基于yolov2深度学习网络的螺丝螺母识别算法matlab仿真

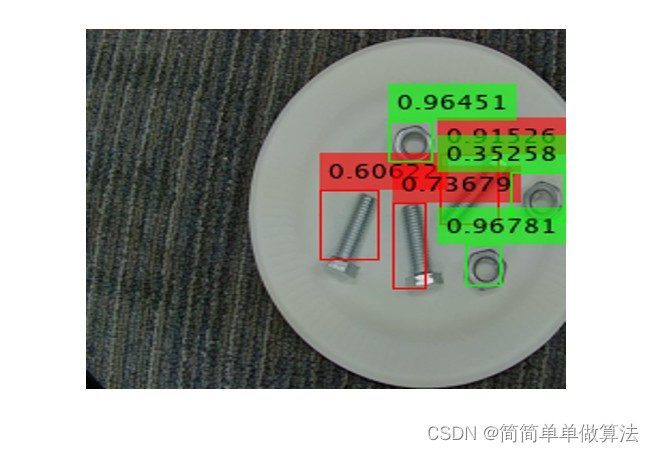

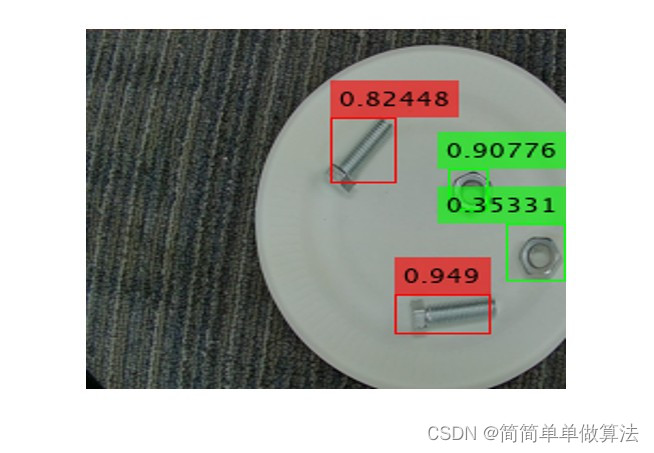

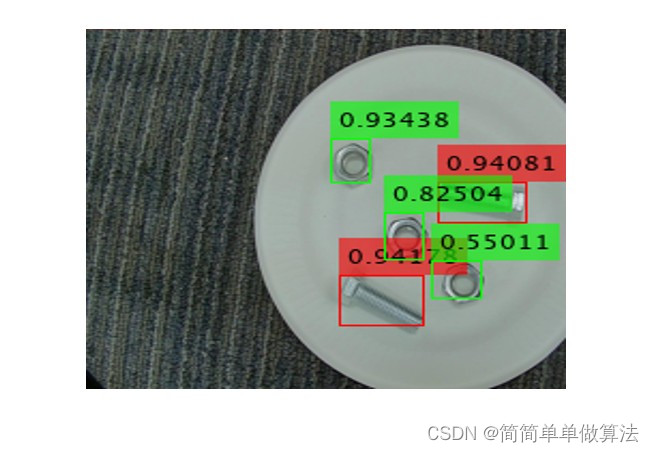

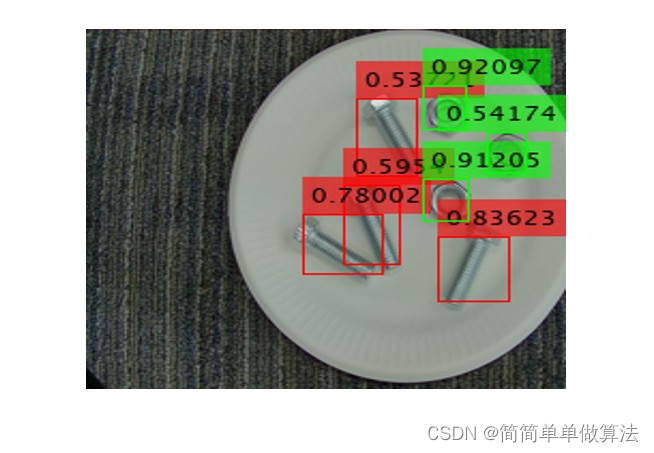

1.算法运行效果图预览

2.算法运行软件版本

matlab2022a

3.算法理论概述

在工业自动化和质量控制领域，准确且高效的螺丝螺母识别至关重要。深度学习方法，特别是基于卷积神经网络（CNN）的目标检测技术，因其卓越的特征提取能力，成为解决此类问题的有效手段。YOLOv2作为实时目标检测领域的代表模型，以其端到端的预测方式、高精度与实时性，在螺丝螺母识别任务中展现出显著优势。

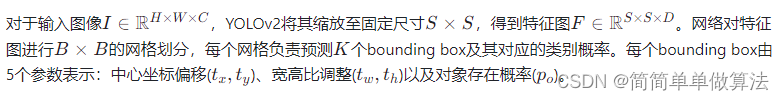

YOLOv2采用一种名为“Darknet-19”的预训练卷积网络作为特征提取器，其结构包括19个卷积层和5个最大池化层。网络后接若干卷积层和一个全连接层，实现对特征图的空间划分和目标预测。

YOLOv2采用多任务损失函数，包括定位损失（Localization Loss）、置信度损失（Confidence Loss）和分类损失（Classification Loss）。

YOLOv2采用非极大值抑制（Non-Maximum Suppression, NMS）去除冗余检测结果。对于每个类别，按照预测框的置信度降序排序，选择最高置信度框作为保留候选，然后对其他框计算与之的交并比（Intersection over Union, IoU），若IoU超过阈值（通常设为0.5），则剔除该框。此过程迭代直至所有候选框处理完毕。

针对螺丝螺母识别任务，需对YOLOv2进行以下适应性调整：

数据集准备：收集大量包含螺丝螺母的图像，标注其精确边界框和类别标签。数据增强策略如翻转、旋转、缩放等有助于提高模型泛化能力。

模型微调：在预训练的YOLOv2基础上，使用特定任务的数据集进行微调，优化网络权重以适应螺丝螺母识别需求。

锚框选取：根据螺丝螺母的实际尺寸分布，选择或调整合适的anchor boxes，确保模型能够覆盖各种尺寸和比例的螺丝螺母。

性能评估：使用平均精度（Average Precision, AP）等指标评价模型在螺丝螺母识别上的性能。AP综合考虑了召回率和精确率，能全面反映模型在不同IoU阈值下的表现。

4.部分核心程序

load yolov.mat% 加载训练好的目标检测器
img_size= [224,224];
imgPath = 'test/';        % 图像库路径
imgDir  = dir([imgPath '*.jpg']); % 遍历所有jpg格式文件
cnt     = 0;
for i = 1:6          % 遍历结构体就可以一一处理图片了
    i
    if mod(i,1)==0
       figure
    end
    cnt     = cnt+1;
    subplot(1,1,cnt);
    img = imread([imgPath imgDir(i).name]); %读取每张图片
    [R,C,k]=size(img);
    K1=R/224;
    K2=C/224;

    I0              = imresize(img,img_size(1:2));
    [bboxes1,scores1] = detect(detector1,I0,'Threshold',0.4);
    if ~isempty(bboxes1) % 如果检测到目标
        I = insertObjectAnnotation(I0,'rectangle',bboxes1,scores1,'Color', 'r');% 在图像上绘制检测结果
    end
    [bboxes2,scores2] = detect(detector2,I0,'Threshold',0.3);
    if ~isempty(bboxes2) % 如果检测到目标
        I = insertObjectAnnotation(I,'rectangle',bboxes2,scores2,'Color', 'g');% 在图像上绘制检测结果
    end
    I               = imresize(I,[R/3,C/3]);

    imshow(I, []);  % 显示带有检测结果的图像

    pause(0.01);% 等待一小段时间，使图像显示更流畅
    if cnt==1
       cnt=0;
    end
end
