基于PCA降维的交通标志训练和识别算法matlab仿真

1.算法理论概述

交通标志识别一直是计算机视觉和机器学习领域的研究热点之一。PCA（Principal Component Analysis）降维算法是一种常用的特征提取方法，可以将高维数据降低到低维空间中。本文介绍一种基于PCA降维的交通标志训练和识别算法，该算法可以从交通标志图像中提取特征，并训练出一个分类器，用于识别新的交通标志图像。

1.1、PCA算法原理

PCA算法是一种线性降维算法，可以将高维数据降低到低维空间中。PCA算法的主要思想是将原始数据映射到一个新的坐标系中，该坐标系的每个轴都是数据中方差最大的方向。PCA算法的计算过程可以分为以下几个步骤：

对原始数据进行中心化处理，即将每个维度的数据减去对应维度的均值，使数据的中心位于原点。计算数据的协方差矩阵。对协方差矩阵进行特征值分解，得到特征向量和特征值。将特征向量按照特征值从大到小排序，取前k个特征向量组成新的坐标系，其中k为需要降维到的维数。将数据投影到新的坐标系中，得到降维后的数据。

下面给出PCA算法的数学公式：

对原始数据进行中心化处理：

xi=xi−x¯

其中，x_i为第i个样本数据，\bar{x}为所有样本数据的均值。

计算数据的协方差矩阵：

S=1n−1∑i=1n(xi−x¯)(xi−x¯)T

其中，n为样本数量，x_i为第i个样本数据，\bar{x}为所有样本数据的均值。

对协方差矩阵进行特征值分解，得到特征向量和特征值：

Sv=λv

其中，v为特征向量，\lambda为特征值。

将特征向量按照特征值从大到小排序，取前k个特征向量组成新的坐标系：

W=[v1,v2,...,vk]

其中，k为需要降维到的维数。

将数据投影到新的坐标系中，得到降维后的数据：

Y=WTX

其中，X为原始数据，Y为降维后的数据。

1.2、基于PCA降维的交通标志训练和识别算法

数据预处理

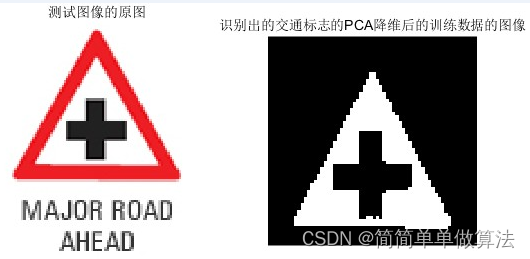

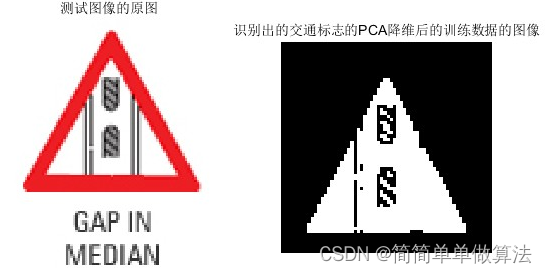

首先，需要从交通标志图像中提取目标区域。可以使用图像分割技术将目标区域与背景分离，然后使用形态学操作去除噪声和不必要的区域。最后，将目标区域缩放为固定的大小，例如64x64像素。

特征提取

使用PCA算法从目标区域中提取特征。具体地，将目标区域转化为一维向量，并将所有向量存储在一个矩阵中，然后对该矩阵进行PCA降维处理，得到降维后的主成分、均值向量、投影后的图像。这些降维后的主成分即为特征向量，可以用于后续的分类器训练和测试。

分类器训练

使用支持向量机（SVM）作为分类器，对降维后的主成分进行训练。具体地，将降维后的主成分作为输入特征向量，将交通标志的类别作为输出标签，使用训练集对SVM模型进行训练。训练完成后，可以通过交叉验证等方法来评估模型的性能和调整模型参数。

交通标志识别

对于新的交通标志图像，首先需要提取目标区域并进行预处理。然后，将目标区域转化为一维向量，进行PCA降维处理，并使用训练好的SVM模型进行分类。具体地，将降维后的主成分作为输入特征向量，使用SVM模型对其进行分类，得到交通标志的类别。如果分类结果符合预期，则识别成功，否则识别失败。

算法的实现过程如下：

从交通标志图像中提取目标区域，并进行预处理。

将目标区域转化为一维向量，并进行PCA降维处理，得到降维后的主成分、均值向量、投影后的图像。

如果分类结果符合预期，则识别成功，否则识别失败。

2.部分核心程序

clc;
clear;
close all;
warning off;
addpath(genpath(pwd)); % 将当前目录及所有子目录加入Matlab搜索路径
rng('default')

[Fnames]=dir('images0/*.jpg'); % 获取images0目录下所有jpg文件的文件名

kk = 0;
Dtrain = [];
for ij=1:length(Fnames(:,1))
[ij,length(Fnames(:,1))]
kk = kk+1;
I0 = imread(sprintf('images0/%s',Fnames(ij,:).name)); % 读取当前文件名对应的图像
bw = extractSign(I0); % 提取图像中的目标区域
Dtrain(:,kk) = bw(:); % 将目标区域转化为一维向量，并存储在矩阵Dtrain的第kk列
imwrite(bw,sprintf('training_images/%s',Fnames(ij,:).name)); % 将提取的目标区域保存到training_images目录下，文件名不变
end

%PCA
[PCAT,mVec,Proj,errors] = PCA_Train(Dtrain,min([size(Dtrain,1)/2 size(Dtrain,2)/2])); % 对Dtrain进行PCA降维处理，得到降维后的主成分、均值向量、投影后的图像和方差

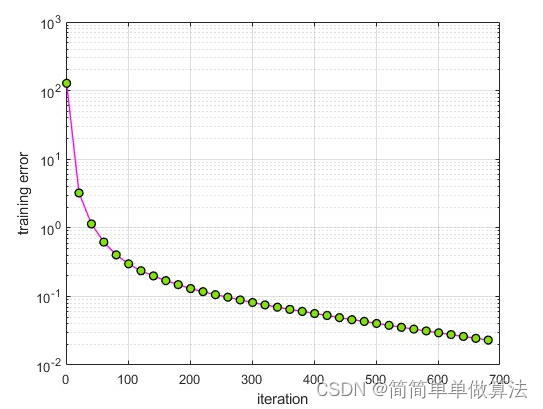

figure;
semilogy(1:20:length(errors),errors(1:20:end),'-mo',...
    'LineWidth',1,...
    'MarkerSize',6,...
    'MarkerEdgeColor','k',...
    'MarkerFaceColor',[0.5,0.9,0.0]); % 绘制方差随主成分数目的变化曲线
xlabel('iteration');
ylabel('training error');
grid on

save Train_result.mat Dtrain PCAT mVec Proj errors % 将Dtrain、PCAT、mVec、Proj、errors保存到Train_result.mat文件中
