Retiarii：微软在NAS框架上的新动作，已被顶会OSDI2020接收

省流总结

Retiarii意思是 网斗士，是古罗马以仿渔夫装备——手抛网（rete）、三叉戟（fuscina 或 tridens）和匕首（pugio）进行搏斗的角斗士。官方的解释是因为神经网络可以看成是一个网，然后Retiarii就是去搜索网的斗士，哈哈哈，有点意思~~

Retiarii的主要贡献有三点：

• 提供了搜索空间和搜索策略的接口，我们可以基于这个接口灵活地设计我们自己的算法，而且这两个接口功能是解耦的，也就是说你定义好一个搜索空间后，可以无痛切换不同的搜索策略，而早期很多算法搜索空间和搜索策略是强耦合在一起的，牵一发而动全身，魔改起来很让人头痛
• 实现了Just-In-Time（JIT） 引擎。Retiarii框架下模型会被表示成graph，JIT引擎的作用就是将graph实例化为模型，收集搜索过程中产生的信息，并执行指定的策略等
• 实现了一系列跨模型（cross-mdoel）的优化方法来提高搜索效率。因为权重共享是在实现NAS时比较常用的一种策略，也就是说搜索空间内的子模型彼此之间有不少模块都是overlap的，对于共享的模块我们显然没必要重复定义和训练，所以Retiarii对这个需求做了优化。

1. 前言

神经网络架构搜索(NAS, Neural Architecture Search)俨然成为目前最热门的AI研究方向之一，它的目的是让算法去找到最优的模型结构，将人们从繁琐的调参和试错中解救出来。如果你对NAS技术还不太熟悉，建议你参考阅读一下我之前的文章AutoML综述。

NAS领域比较经典的工作有ENAS（基于强化学习），DARTS（基于梯度下降），AmoebaNet（基于进化算法）等等，可是这些算法的实现各不相同，想要把这些算法移植到自己的任务上难度不小，而且辛辛苦苦地魔改了很多地方还不一定能跑起来，总之这就是目前NAS研究的一个窘境。根本原因是因为现有的Deep learning框架，如Pytorch和TensorFlow本身对NAS这个需求的支持不是很好。

因此，有不少工作尝试自动化来减轻工作量，例如AutoSklearn，TPOT，H2O.ai, Auto-Weka，Google Vizier及其开源实现Advisor,这些主要是对传统的机器学习算法（例如SVM，决策树等）做超参数搜索。实现对神经网络架构进行搜索的框架有 Auto-Keras，亚马逊的AutoGluon，华为的Vega。

本篇文章主要介绍微软发表在OSDI2020的工作 《Retiarii: A Deep Learning Exploratory-Training Framework》，现已集成到其开源框架NNI。

2. 现有框架的痛点

痛点一：搜索空间的设计

下图总结了现有NAS算法中涉及到的不同搜索空间的设计方式，分成了三大类

• 第一类是对单个或多个节点（节点也可以是一个复杂的模块）做替换操作，或者增减某个节点的输入
• 第二类是比较常见的cell结构，它和上面的替换其实有点类似，只不过差别在于这种设计方式可以使得子网络之间共享权重，但是显然灵活性没有第一类高
• 第三类也可以叫做network morphism的操作，无中生有，暗度陈仓。不过新的节点的生成是要以来一定规则的，相关原理可以阅读这篇论文 Net2Net: Accelerating Learning via Knowledge Transfer

目前很多开源的NAS代码在实现各自的搜索空间时，以pytorch框架为例，都会在__init__和forward函数中添加逻辑控制语句，最后实现的模型非常臃肿。比如基于权重共享策略的ENAS和DARTS在搜索过程中虽然可能每次只更新某个比较小的子模型，但是整个supernet都放在了计算图中，而且由于前向传播过程中有很多逻辑控制，导致即使很小的模型跑起来也很耗时。

这个我自己之前跑实验也深有体会，DARTS的某个子模型的大小比resnet18小不少，但是同样跑一个batch的数据，resnet18就快不少。如果我没理解错的话，Retiarii的解决办法就是每次会实例化一个小模型（下图中的single model），而不是通过逻辑控制语句模拟了一个小模型（下图中的Jumbo model）。

痛点二：搜索策略和搜索空间高度耦合

如果你读过ENAS和DARTS的源代码你会发现，他们设计的搜索算法是与模型高度耦合的，虽然理论上他们的算法思路适用于很多模型的搜索，但是他们设计的接口不具备较强的通用性，Retiarii则尝试解决这一问题。

3. Mutator

我们知道现有框架定义DNN其实可以等加成数据流图，即data-flow graph (DFG)， Retiarii也遵循这一思路，即每个节点（node）表示一个操作或者是一个子图，而每条边（edge）是有方向的，其表示数据的流动方向。

在Retiarii中，搜索初始时刻的模型定义为base model，如下图示。其中的maxpool节点被定义为Mutator类，其可以变化成一个Inception cell，而这个cell本身也可搜索的，因为我们知道Inception模块有多条路径，那么每条路径上的结构是什么可以通过搜索来确定。

所以，搜索空间={base models + 对base models做mutation后产生的模型集合A + 对集合A做mutation后得到的模型 集合B + ...}，换句话说随着不断搜索，base model的数量会从最初的一个变得越来越多,所以后面加了复数。

下面代码中给出了Mutator的一些基础操作，包括创建和删除节点，连接，更新节点参数，以及从多个candidates中选择一个或多个操作。

create_node(name:str ,op:Op,params:dict={})
delete_node(node:Node)
connect(src:NodeOutput ,dst:NodeInput)
del_connect(src:NodeOutput ,dst:NodeInput)
update_node(node:Node ,op:Op=None ,params:dict={},inputs:list=None)
choose(candidates:list ,n_chosen:int=1,type:str="choice",ctx:dict=None)

下面给出了Inception Cell的代码实现，可以看到其需要传入两个参数，paths_range表示边的数量范围，这是可搜索的，以及每条边上连接的节点的候选操作candidates。可以看到通过mutate函数实现了搜索和替换操作。

# define the graph mutation behavior
class InceptionMutator(BaseMutator):
	def __init__(self , paths_range , candidate_ops):
        self.paths_range = paths_range # [2, 3, 4, 5]
        self.ops = candidate_ops # {conv , dconv , ...}
	def mutate(self , targets):
        if not three_node_chain(targets):
            return err
	    n = choose(candidates=self.paths_range)
	    delete_node(targets[1])
        for i in range(n): # create n paths
            op = choose(candidates=self.ops)
            nd = create_node(name=’way_’+str(i), op=op)
            connect(src=targets[0].output , dst=nd.input)
            connect(src=nd.output , dst=targets [2].input)

 # mutation applied to the graph
 apply_mutator(targets=["model/relu", "model/maxpool", "model/dense"],
        mutator=InceptionMutator(
        [2, 3, 4, 5], [conv , dconv , pool]))

4. JIT引擎

上图给出了Retiarii的框架的架构示意图，主要分成三个部分

• Input： Retiarii论文中将NAS理解为探索训练（Exploratory-training），第一部分就是输入，这个输入表示的是用户自定义的模型搜索空间（Mutator，Base Model） 以及 模型搜索策略（Model Exploration Strategy）
• JIT引擎是第二部分，也是整个框架的核心。它的运行思路是这样的
  • 1）Instantiation Control：JIT首先根据用户指定的Exploration策略来确定本轮需要做mutation的目标模型（target model），以及需要采取什么样的Mutator操作。上一节的代码中apply_mutator函数表示目标模型为["model/relu", "model/maxpool", "model/dense"]，需要执行的变异操作是InceptionMutator。
  • 2）Choice Suggestion：这个其实就是Mutator类里面定义的mutate函数。通过(1)和(2)步骤，我们可以找到指定的Target Model，并对其Apply Mutators,进而生成若干个原始的DFG。
  • 3. Cross-Model Optimization: 这个的作用是对raw DFGs做优化，具体细节在后面一个小结介绍，你只需要知道这样做的目的是提高效率
• Model Training：JIT中的Training Control模块会管理生成的若干个实例化模型的训练过程，即解决可能存在的性能瓶颈，如CPU、GPU利用率问题

5. Cross-Model Optimization

前面介绍了，Retiarii是基于base models执行mutation操作来不断搜索不同的模型结构，那么很显然这些模型其实有很大一部分的结构（子图）是相同的。一般来说，找出两个graph的最大公共sub-graph是一个NP-hard问题，但是由于Retiarii中的所有Mutator都被定义了唯一的索引值或者是key值，所以可以很轻易地找到两个模型之间的最大子图。Retiarii主要从以下三个方面来对公共子图做了优化。

5.1 Common Sub-expression Elimination (CSE)

公共子表达式消除（CSE）优化算法常用来消除一个程序中的相似操作，下面举个简单的例子帮助理解，假如我们在代码里写了这么一串计算流程：

a = 1+2+3/8+6+25
b = 15+1+2+3/8+6
c = a + b

仔细观察可以看到变量a和b之间的公共子表达式是1+2+3/8+6,所以CSE要实现的目的就是把这个公共部分抽离出来，尽可能只执行一次，即

cse = 1+2+3/8+6
a = cse + 25
b = 15 + cse
c = a + b

这样1+2+3/8+6就只需要执行一次即可。

那么对应到NAS任务，我们知道子网络之间除了结构会有overlap的地方以外，数据预处理等操作基本上是一样的，所以Retiarii则通过CSE优化算法将子网络之间所有non-trainable的操作都merge在一起，因此只执行一次，从而大大提高了效率。注意，那些trainable的部分，比如重复的网络结构是没办法merge的，因为权重需要更新。

5.2 Operator Batchting

还有一个做跨模型优化的场景就是在transfer learning的时候我们搜索模型结构，可以对不同模型的相同operator做融合。

什么意思呢？假设我们现在需要对一个新的任务场景来搜索网络结构，但是我们已经有了一个比较好的base model，而且该模型已经有了预训练权重。我们的目的是基于这个base model的结构和预训练权重来搜索出新的模型结构。

假设我们通过执行mutation操作得到了如下图示的两个graph，其中灰色的模块表示之前base model中已有的结构，因为是transfer learning，其权重是固定的，所以属于non-trainable操作。

graph0和graph1的差别在于左边有个adapter，这个adapter就表示新插入的操作，它是一个可搜索可训练的模块。右边其实应该也有adapter，只不过没画出来而已，这里只是为了表示两个graph绝大部分的模型架构都是一样的。

上图中间部分画出了Operator Batchting的示意图，因为graph0和1的那些灰色模块是同样的结构，Retiarii的做法是把两个模型具有相同结构的部分合并在一起，我们看上图最右边，其实现方法是在合并后的operator的前后插入了batch和unbatch的操作，batch操作应该就是concatenate操作，即把原本两个模型的输入拼接在一起，这样就将一个operator合并了，提高了计算效率；类似地，unbatch操作就是把前面计算得到的feature tensor从batch的维度划分成两部分。

前面介绍的operator batching是假设他们的权重是相同的，例如第一个conv_3x3是有着相同权重的。其实即使权重不同也是可以做batch操作的，只需要使用比如grouped convolution或者batch_matmul等操作处理一下就可以了。

5.3 Device Placement of CSE-Optimized Graphs

另一个跨模型优化的场景则是设备放置问题。我们看看上图就能知道是什么意思了，假设我们有4个GPU，每个GPU上对应一个Graph。这个任务预处理部分包含preprocessing(比如数据增广)，embedding。如果embedding方法用的是word2vec，因为处理器来速度比较快，所以这个时候Retiarii会将这个操作放在CPU上执行。但是如果embedding操作是BERT网络，那这个时候CPU计算就会成为bottleneck，所以Retiarii就会牺牲掉一个GPU专门来计算BERT embedding，然后其他GPU共用这个embedding。

这个策略和Pytorch-lightning有点类似，实现方法就是预先跑几个iteration，profile一下iteration的时间，GPU的peak memory和利用率等信息，然后基于这些信息来分配设备和计算流程。

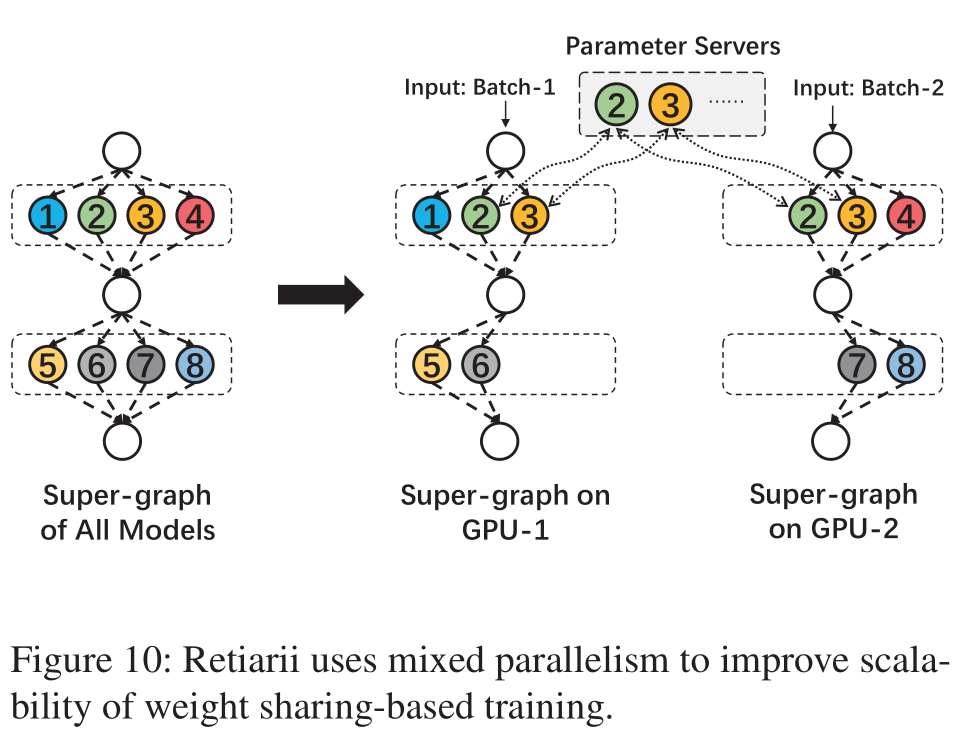

5.4 Super-Graph for Weight Sharing

常见的加速DNN训练的方式主要分成两种，一种是模型并行，另一种则是数据并行。

模型并行常见的应用场景比如说一个模型特别大，达到一个GPU都装不下，这个时候就人为地把模型划分成若干个部分，然后每个GPU负责不同部分的计算，只不过后一个GPU每次都需要等前一个计算的结果。当然也可以通过一些schedule的方式隐藏掉等待时间，这不是本文的重点。

另一种是更常见的加速方式，即数据并行。在Pytorch中我们常用的DataParallel就属于这种，即我们把模型copy多分到不同GPU上，然后不同GPU用不同的batch的数据进行训练。

Retiarii的做法则是将二者融合，这一点天然地适合NAS任务，不过Retiarii论文中并没有系统地去评估这一方法。

6. 框架评估

Retiarii设计了一系列实验来评估它的计算性能，用到的指标是throughput (samples/s)，即每秒能处理多少个样本数据。

6.1 Shared Data Loading and Preprocessing

前面已经提到过，NAS任务中，不同子模型其实是有着相同的数据读取和预处理操作的。 而为了提高效率，Retiarii使用了common sub-expression elimination (CSE) 优化算法。作为对比，baseline是每个模型就像普通的DNN一样单独训练，不过使用了NVIDIA提供的CUDA Multi-Process Service (MPS)。MPS的作用简单理解就是当我们在一个GPU上执行多个计算任务，MPS能够起到加速作用，具体地用法和原理参考官方技术文章。实验是在4个V100上跑的，CPU的核数是20。

模型根据round-robin（循环制）的方式分发，即假如有6个模型，只有4个GPU，那个前两个GPU上分发了2个模型，后两个GPU只有一个模型。下图给出了实验结果，可以看到随着模型数量的增加，使用的CSE的Retiarii框架的throughput基本呈现线性增长，而baseline无法scale。不过可以看到当模型数量从4扩展到5的时候，throughput没有提升，还反而下降了，文中的解释是第一个GPU由于需要训练2个模型，而且Retiarii将不同模型做了merge操作，所以其他模型必须等待第一个GPU。总之下图的结果表明CSE优化操作的确可以有效提高CPU的计算效率。

下图展示了TextNAS的测试结果，比较的方式是将BERT Embedding放置到CPU和GPU的throughput。因为Retiarii会牺牲一个GPU用来计算BERT embedding，所以下图中Retiarii的模型数量都是3的倍数。注意Baseline也将BERT embedding放置到了GPU上计算。

不过我们可以看到，即使少了一个GPU，但是Retiarii的计算性能还是远远高于baseline。

6.2 Operator Batching

说实话下面这个结果震惊到我了，这个实验采用的是预训练好的MobileNet，设备是单个16GB的V100。

Baseline是开启CUDA MPS后计算多个模型；Retiarii和baseline的差别在于它对这些子模型执行了Operator Batching操作。二者采样模型的顺序是一样的。可以看到Baseline在采样到12个模型后就OOM了，而Retiarii能扩展到192个模型，NB！而且同样扩展到12个模型时，Retiarii的Throughput是baseline的1.76倍。

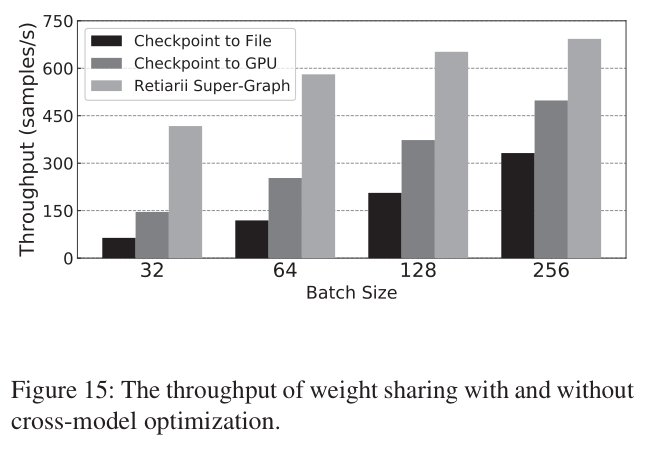

6.3 Optimization for Weight Sharing

这个实验使用的是SPOS算法，模型搜索空间基于ShuffleNetV2 block，每个batch会采样生成一个新的模型实例。两个baseline分别是：

• baseline1：supernet模型的checkpoint存到文件里，即每次从这个文件里load子模型的权重，训练一个batch后，又把权重保存到文件里
• baseline2：Supernet的权重保存到GPU里，以dict对象的形式储存
• Retiarii的做法则是会收集所有已采样的模型结构，并且会把这些结构merge成一个supernet，注意这和传统的方式不一样，传统的方法是预先手动定义好Supernet的结构，而Retiarii是在搜索过程中不断更新Supernet的结构和权重。

6.4 搜索速度

这个实验设置了两个baseline来比较搜索速度，简单来说就是采样1000个模型花了多少时间。

实验设置如下：

• 选择了Mnasnet，NASNet和AmoebaNet三个NAS算法，因为前面两个都是采样了强化学习的搜索策略，后面两个的搜索空间一直，俗称变量控制法，非常合理。
• baseline 1： 还是像前面的实验一样，每个被采样得到的模型都是像常规的DNN模型一样在不同的GPU上独立训练
• baseline 2： 开启CUDA MPS，如果一个GPU上有多个模型时可以起到加速作用，只不过他们的graph不会merge
• Retiarii：就是在baseline2的基础上把模型的graph merge起来

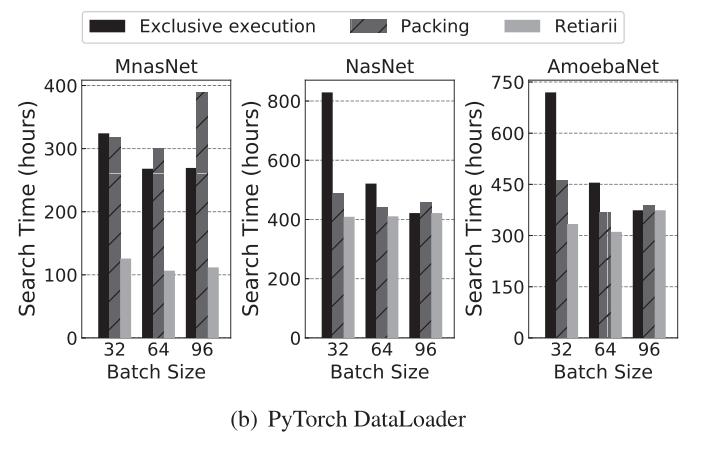

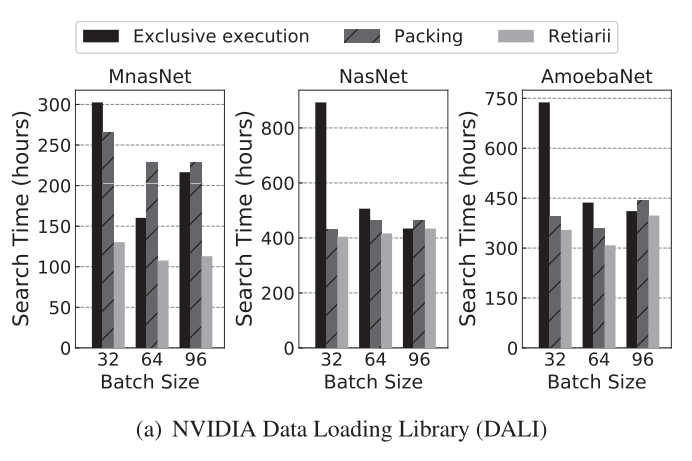

实验结果如下面两个图所示，第一个使用了NVIDIA的大力出奇迹的DALI数据读取包，第二个是使用Pytorch自带的数据读取包，可以看到Retiarii的加速效果还是非常明显的

6.5 Scaling Weight-Shared Training

前面介绍过mixed-parallelism策略，这个实验就是为了检测这个策略的有效性。实验设置如下：

• 实验使用SPOS算法基于ShuffleNet搜索，每个batch会搜索一个新的模型。
• 数据集使用的是ImageNet，总共跑了60个epoch，图片数量是1,281,167，batch size是256。所以总共采样训练了1281167/256*60=300240个模型。
• 实验是在两个节点上运行，每个节点4个V100。
• 评估方法是随机采样196个模型，并使用256个验证图像来评估这些模型的性能。196个模型的平均验证准确率视为算法的性能，越高越好。

下图给出了不同策略下的性能比较，柱状图表示训练的时间，折线表示对应的平均accuracy。前三个使用的都是基于常见的预先定义好的Supernet训练，最后的Mixed Parallel则是Retiarii框架的方法。

可以看到通过混合并行的策略不仅加快了训练时间，而且也保证了和SyncBN Data Parallel差不多的性能。

虽然Data Parallel增加batch size到2048的时候将时间减少地比Mixed模式还小，但是准确率却大幅下降，这是因为大batch size会损害模型性能。

SyncBN 是指在多个GPU之间同步计算batch normalization的操作，这个可以增加模型质量，只不过以训练时长增加作为代价。
