实验2 多个逻辑段的汇编源程序编写与调试

实验任务1-1:

任务源代码

assume ds:data, cs:code, ss:stack

data segment
    db 16 dup(0)
data ends

stack segment
    db 16 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 16

    mov ah, 4ch
    int 21h
code ends
end start

line17结束line19开始之前的截图



在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076a， 寄存器(SS)=076b， 寄存器(CS) = 076c

假设程序加载后，code段的段地址是X，则，data段的段地址是x-2， stack的段地址是x-1





实验任务1-2:

源代码:

assume ds:data, cs:code, ss:stack

data segment
    db 4 dup(0)
data ends

stack segment
    db 8 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 8

    mov ah, 4ch
    int 21h
code ends
end start

line17执行结束line19开始前的截图:



① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) =076a， 寄存器(SS)=076b， 寄存器(CS) =076c

② 假设程序加载后，code段的段地址是X，则，data段的段地址是x-2， stack的段地址是x-1







实验任务1-3:

源代码:

assume ds:data, cs:code, ss:stack

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends
end start

截图:

① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076a， 寄存器(SS)=076c， 寄存器(CS) =076e

② 假设程序加载后，code段的段地址是X，则，data段的段地址是x-4， stack的段地址是x-2



实验任务1-4

源代码:



assume ds:data, cs:code, ss:stack
code segment
start:
    mov ax, data
    mov ds, ax

    mov ax, stack
    mov ss, ax
    mov sp, 20

    mov ah, 4ch
    int 21h
code ends

data segment
    db 20 dup(0)
data ends

stack segment
    db 20 dup(0)
stack ends
end start

截图:



① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = 076c， 寄存器(SS) =076e， 寄存器(CS) = 076a

② 假设程序加载后，code段的段地址是X，则，data段的段地址是x+2， stack的段地址是x+4。



实验任务1-5:

基于上述四个实验任务的实践、观察，总结并回答：

① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是N/16(向上取整)*16个字节。

xxx segment db N dup(0) xxx ends

② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成

end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

由截图可知只有1-4可以正确执行,猜测原因如下：end start指从start处开始执行,去掉之后默认从第一行开始执行,只有1-4的开头是代码段，故代码可以顺利执行下去，而其他的默认从第一行执行则为执行数据段，故出错。

1-1

 1-2

 1-3



1-4





实验任务二：

代码：

assume cs:code
code segent
start:
  mov ax,0b800h
  mov ds,ax
  mov bx,0f00h
  mov cx,80
  mov ax,0304h
s:mov ds:[bx],ah
  inc bx
  mov ds:[bx],al
  inc bx
  loop s

  mov ah,4ch
  int 21h

code ends
end atart

运行截图：





实验任务三：

补全后的代码：

assume cs:code
data1 segment
    db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49
data1 ends

data2 segment
    db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0
data2 ends

data3 segment
    db 16 dup(0)
data3 ends

code segment
start:
    mov ax, data1
    mov ss, ax
    mov ax, data2
    mov es, ax
    mov ax, data3
    mov ds, ax
    mov bx, 0

    mov cx, 10
s:    mov al, ss:[bx]
    mov al, es:[bx]
    mov [bx], al
    add bx, 1
    loop s

    mov ah, 4ch
    int 21h

code ends
end start

调试截图：



相加前截图：



相加后截图：



实验任务四：



代码：

assume cs:code
data1 segment
    dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends
data2 segment
    dw 8 dup(0)
data2 ends
code segment
start:
    mov ax,data1
    mov ds,ax
    mov ax,data2
    mov ss,ax
    mov sp,16
    mov bx,0
    mov cx,8
s:
    push [bx]
    add bx,2
    loop s
    mov ah, 4ch
    int 21h
code ends
end start

逆序前截图：

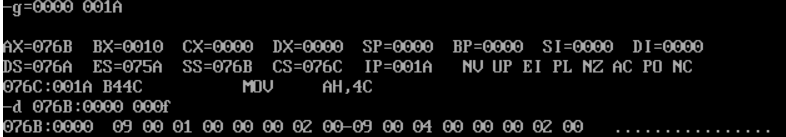

逆序后截图：





实验五：

代码：

assume cs:code, ds:data
data segment
        db 'Nuist'
        db 2, 3, 4, 5, 6
data ends

code segment
start:
        mov ax, data
        mov ds, ax

        mov ax, 0b800H
        mov es, ax

        mov cx, 5
        mov si, 0
        mov di, 0f00h
s:      mov al, [si]
        and al, 0dfh
        mov es:[di], al
        mov al, [5+si]
        mov es:[di+1], al
        inc si
        add di, 2
        loop s

        mov ah, 4ch
        int 21h
code ends
end start

运行结果截图：

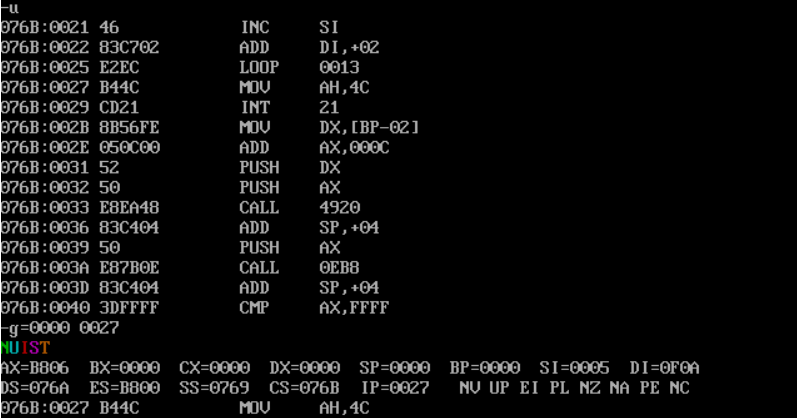

使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27执行之前）的截图

line19作用是把小写字母转为大写字母

line4作用是存放代表颜色的数据



实验六：

代码：

assume cs:code, ds:data

data segment
    db 'Pink Floyd      '
    db 'JOAN Baez       '
    db 'NEIL Young      '
    db 'Joan Lennon     '
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov bx, 0

    mov cx, 4
s:    mov al, [bx]
    or al, 00100000b
    mov [bx], al
    add bx, 16
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

截图：



退出前用d命令查看data空间对应内存的截图：



实验七：



代码：

assume cs:code, ds:data, es:table

data segment
    db '1975', '1976', '1977', '1978', '1979'
    dw  16, 22, 382, 1356, 2390
    dw  3, 7, 9, 13, 28
data ends

table segment
    db 5 dup( 16 dup(' ') )  ;
table ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov ax, table
    mov es, ax

    mov cx, 5
    mov bx, 0
    mov si, 0
s:      mov ax, [si]
    mov es:[bx], ax
    mov ax, [si+2]
    mov es:[bx+2], ax
    add bx, 16
    add si, 4
    loop s

    mov cx, 5
    mov bx, 5
    mov si, 20
s1:     mov ax, [si]
    mov es:[bx], ax
    mov ax, 0000h
    mov es:[bx+2], ax
    add bx, 16
    add si, 2
    loop s1

    mov cx, 5
    mov bx, 10
    mov si, 30
s2:    mov ax, [si]
    mov es:[bx], ax
    add bx, 16
    add si, 2
    loop s2

    mov cx, 5
    mov si, 5
s3:     mov ax, es:[si]
    mov bl, es:[si+5]
    div bl
    mov es:[si+8], al
    add si, 16
    loop s3



    mov ah, 4ch
    int 21h
code ends
end start



调试截图

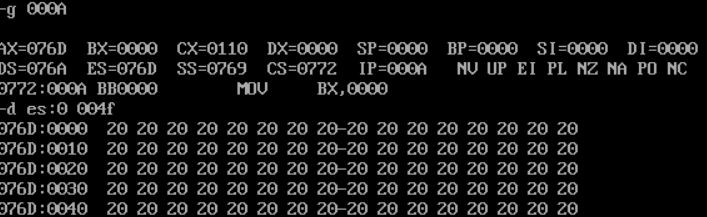

1.查看table段原始数据信息截图





2.在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是

否按要求结构化地写入到指定内存
