H3CSE-RS BGP

BGP:边界网关协议，用于不同AS之间传递路由（不学习路由）。路径矢量型路由协议，基于TCP协议，端口号179。由于TCP存在可靠机制，所以不会周期性更新路由。

BGP speaker：BGP发言者，运行BGP的设备

EBGP对等体：AS中出口路由器间建立的对等体，一般建议使用直连地址建立对等体。从EBGP对等体学来的路由可以传递给任何其他BGP对等体。默认TTL＝1，如果需要用环回口建立对等体则需要修改TTL值。

IBGP对等体：AS内路由其建立的对等体。从IBGP对等体获得的路由不能传递给其他IBGP对等体（防环）。建议使用环回口地址建立IBGP对等体（保证对等体连接的可靠性；跨设备建立IBGP对等体2）

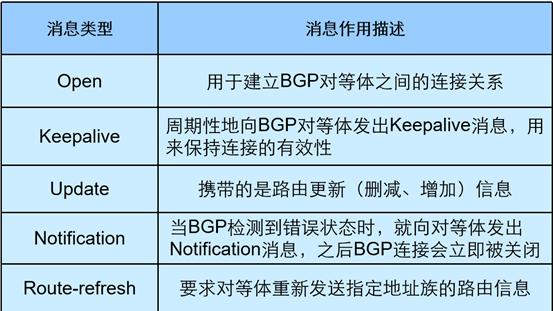

Route-refresh：使用路由策略并不会触发路由更新且BGP不会周期性更新路由，所以需要使用此报文触发对等体发送指定地址族的路由信息，从而影响选路。

BGP 状态机

Idle：初始状态。收到notification报文；收到TCP连接拆除消息。

Connect：在idle状态收到本设备的Start事件（开启BGP），就会进入Connect状态。并开始建立TCP连接，并且开启重传定时器，等待TCP连接建立完成。如果连接建立失败，就会跳转到Active状态。如果建立成功，会向对等体发送open报文，跳转至Opensent。如果定时器超时还未收到对等体的响应，那么就尝试和其他对等体建立连接。

Active：BGP总是在尝试建立TCP连接，开启计时器，如果TCP连接建立成功，那么BGP对等体发送open报文，并转至Opensent状态。若果失败，则停留在active状态，直到超时，超时则返回Connect状态。

Opensent：等待对等体发送的Open报文，对Open报文中的AS号，版本号，认证码等进行验证，如果正确则发送keepalive报文，并转至Openconfirm状态，如果错误，则发送notification报文进入Idle状态。

Openconfirm：BGP等待Keepalive或notification报文，如果收到keepalive则转至Established状态，如果收到Notification报文则进入Idle状态。

Established：BGP对等体之间交互Update，keepalive，notification报文。如果收到正确的Update报文，则BGP运行成功，反之失败。如果发送Notification报文则进入Idle状态。

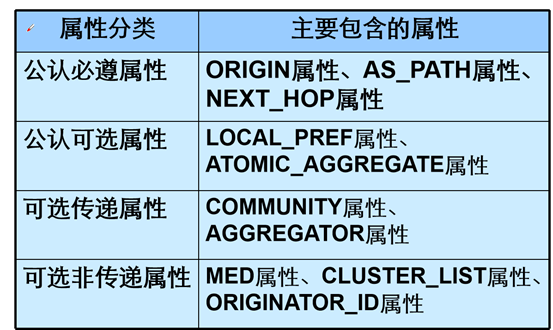

公认必遵：BGP发布路由时必须要携带且必须要识别的路由属性。

公认可选：BGP发布路由时必须要识别但不一定要携带的路由属性。



可选传递：BGP发布路由时可以不识别但是会向下传递的路由属性。

可选非传递：BGP发布路由时不识别就不传递。

AS-Path：描述路由到达一个目的地所经过的一系列自治系统号码的有序列表，从后往前记，只记录经过的AS号，不记录本地AS号。AS-Path越短，路径越优。防环：一旦收到路由信息，其中的AS-path属性和本地的AS号有冲突，则直接丢弃。



Origin:定义路由信息的来源。分为三类：

IGP：通过network宣告进来的路由，产生在AS内部

EGP：通过引入EGP的路由

Incomplete：通过import route引入的IGP路由及静态路由。



IGP优于EGP由于incomplete

Local-preference：本地优先级，用于AS内IBGP邻居选择离开本AS时的最佳路由，它表明BGP路由器的优先级。只在本地AS内传递与识别。默认为100，越打越优先。

MED：相当于IGP路由协议使用的度量值metric，当一个AS有多个入口点时，用于判断流量进入AS时的最优路径；仅在相邻两个AS之间传递，收到此属性的AS一方不会再将其通告给任何其他第三方AS。默认值为0，越小越优先

Preferred Value：首选值，只在本地路由器有效，不会传递给其他路由器。越大越优先（华为华三私有）

十三条选路原则：

首先丢弃下一跳（NEXT_HOP）不可达的路由；

优选Preferred-value值最大的路由；

优选本地优先级（LOCAL_PREF）最高的路由；

依次选择network命令生成的路由、import-route命令引入的路由、聚合路由；

优选AS路径（AS_PATH）最短的路由；

依次选择ORIGIN属性为IGP、EGP、Incomplete的路由；

优选MED值最低的路由；



依次选择从EBGP、联盟EBGP、联盟IBGP、IBGP学来的路由；

优选下一跳度量值最低的路由；

优选CLUSTER_LIST长度最短的路由；

优选ORIGINATOR_ID最小的路由；

优选Router ID最小的路由器发布的路由。

优选IP地址最小的对等体发布的路由。





BGP只将自己使用的最优的路由传递给对等体。

从EBGP对等体学习来的最优路由，可以传递给其他所有的BGP对等体

从IBGP对等体学习来的最优路由，不会传递给其他的IBGP对等体。



BGP中router id的作用：

1，用于防环

2，用于选路

3，用于标识设备

BGP需要手工的建立邻居，而IGP路由可以自动建立邻居

减少BGP全连接数量的方法：

1. 通过对等体组减少配置

2. 联盟

3. 反射器

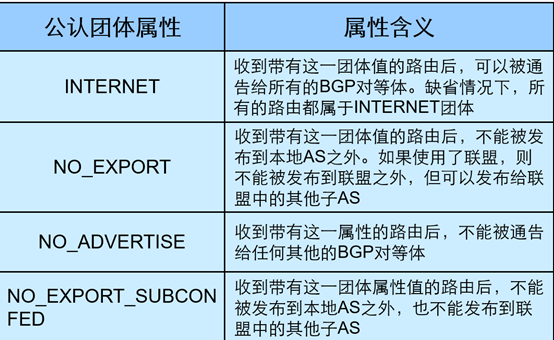

团体属性





[R1-bgp-default-ipv4]peer 2.2.2.2 advertise-community

默认情况下，团体属性不被传递，需要开启特定的命令，才能传递。

BGP聚合

自动聚合：只聚合import route引入的路由，不会对network进来的路由聚合；只能进行有类聚合。

手动聚合：可以对已经存在于BGP路由表中的从BGP邻居学习来的具体路由、引入的IGP具体路由、通过Network命令生成的具体路由进行聚合。默认情况下，会对聚合后的路由以及明细路由进行发布，需要在后面加上detail suppressed。

反射器：

路由反射原理就是允许某些网络设备将从IBGP对等体处接收到的路由信息发布给其他特定的IBGP对等体，而这些网络设备被称为路由反射器（Route Reflector）

反射原则：

如果路由更新是从非客户机收到的，仅反射给客户机

如果路由更新是从客户机收到的，反射给所有非客户机以及客户机，除了这个路由更新的始发者

如果路由更新是从EBGP对等体收到的，反射给所有的客户机和非客户机

Cluster id：为了防止环路，记录路由经过所有集群的cluster id。

当一条路由第一次被RR反射时，RR会把本地的Cluster id添加至Cluster list前面。如果没有cluster list属性，则RR创建一个。如果有的话，会检查其Cluster list，如果与本地cluster id一致，则丢弃。

BGP不会周期性更新路由，但是可以触发更新路由（update）

如果是增加路由，则update报文会携带相关的路由属性。如果是删除路由，则update报文只会携带地址和掩码信息。

发送Update报文条件：

1. 第一次建立邻居后，会发送update报文同步路由信息

2. 如果有路由怎加或撤销，则会触发发送update报文更新路由

3. 如果收到router refresh报文，则会触发发送update报文，且update报文只携带指定地址族的路由信息

路由衰减：没更新一次路由信息，就会增加1000惩罚值，如果惩罚值超过抑制阈值，则拒绝处理update报文，如果在一定时间内稳定了，则会衰减惩罚值，直到低于可再次使用阈值，这时，路由信息就会被更新。
