图像预处理

目录

1.图像显示与存储原理

a.RGB颜色空间

b.CMY(K)颜色空间

c.HSV颜色空间(人眼)

  • 第二课 00:06:38

  • 人眼视觉概念

    • H/Hue:色调,颜色种类
    • S/Saturation:饱和度,颜色的纯度
    • V/Value:明度,颜色的明亮度

  • 一个像素用(h,s,v)表示，并且可以转化为RGB

d.CIE-XYZ最精确的颜色空间

  • 第二课 00:07:28

f.RGB三通道转灰度图单通道公式

  • Gray = R*0.3 + G*0.59 + B*0.11

2.图像增强的目标

a.目的:实现锐化,平滑,去噪,对比度增强

b.图像处理

i:空间域处理

一. 点运算(HE,AHE,CLAHE)

  • 基于直方图(Histogram)统计，直方图越宽胖，肉眼可见暗部细节就越多

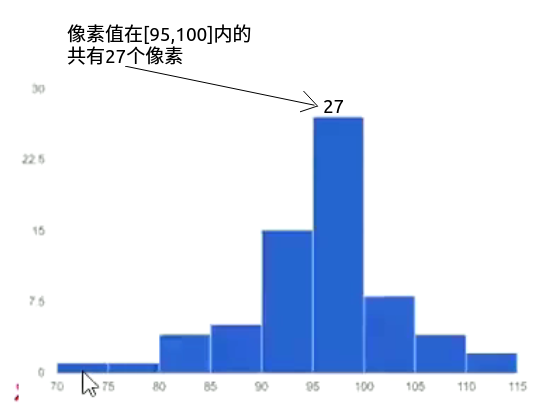

  • x轴:像素区间, y轴:落在该区间的像素的个数 (第二课 00:16:13)

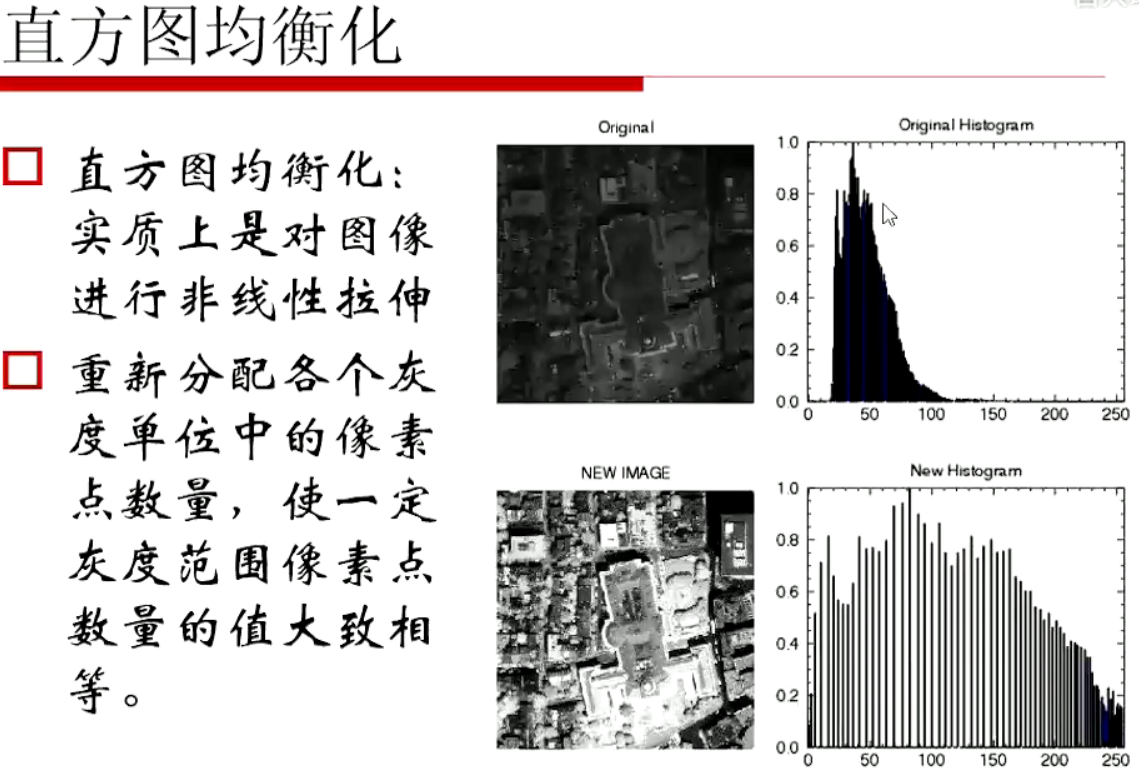

  • 直方图均衡化(HE)可以调整图像对比度

    • 就是把"瘦高的直方图"拉成"胖矮直方图"（第二课 00:19:38）

    • 比如像素127127和像素128128靠的太近，肉眼无法分辨出来，就需要一个函数把127127变成140140，把128128变成180180，这样肉眼就可以分辨出来了，当然，要求原本比rr暗的像素，在变换后依然比ss暗(原本比rr亮的像素，在变换后依然比ss亮)，才不至于黑白颠倒

    • 直方图均衡化灰度转换函数推导博客https://blog.csdn.net/superjunenaruto/article/details/80037777

    • 使用累积分布函数 作为映射函数T()T()，使得图像映射后更分散

      • 累积分布函数性质

        • 单调递增（可以保证比rr亮的像素，T()T()映射后还是比rr亮

        • 值域为00到11，(控制像素变换后依然在[0,255][0,255]范围内)

        • 累积分布函数公式为：Tk=∑j=0k=共256个像素count像素值长∗宽,k=0,1,2,3...255T_{k}=\sum_{j=0}^{k=共256个像素} \frac{count_{像素值}}{长*宽},k=0,1,2,3...255

          注意：每一个像素rr都对应一个不同的TT

      • 某个像素sis_i的计算公式：si=(255−0)∗(像素i的累积概率Ti)s_i=(255-0)*(像素i的累积概率T_i)

        波峰和前后两个像素 像素出现的概率 累积概率 映射后
        像素(r−1)(r-1) 0.010.01 0.090.09 (255−0)∗0.09=22.9(255-0)*0.09=22.9
        像素rr 0.010.01 0.100.10 (255−0)∗0.10=25.5(255-0)*0.10=25.5
        像素(r+1)(r+1) 0.010.01 0.110.11 (255−0)∗0.11=28.0(255-0)*0.11=28.0

    • 优缺点：

      • 优点：

        1. 无参数的优化对比度算法，免去了针对不同图像进行调整的过程
        2. 处理后像素值几乎均匀分布

      • 缺点：

        • 缺点1:如果图像中有明显亮(或明显暗)的区域，则作用有限，变得更亮(或更暗)的地方可能会丢失细节
        • 缺点2:噪点会被放大

    • 问题：

      1. 离散型由于取整，导致出现多对一的映射关系。比如把像素128和像素130映射后得到T(120)=131.25，T(125)=131.94，由于我们取整，得到两个都是131，这就使得图像不平坦。
      2. 直方图均衡只能使用一次，多了也没什么效果
      3. 直方图均衡可以通过直方图匹配（直方图规定化）来实现，matlab里就是这样的。

  • 自适应直方图均衡(AHE Adaptive)

    • 就是把图片横着切几刀,竖着切几刀,再对每个子块做HE，最后拼起来

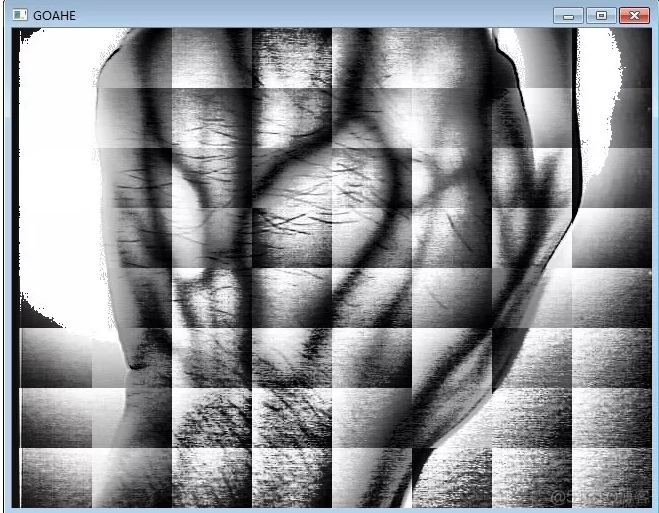

    • 缺点：图片会产生明显的分割线

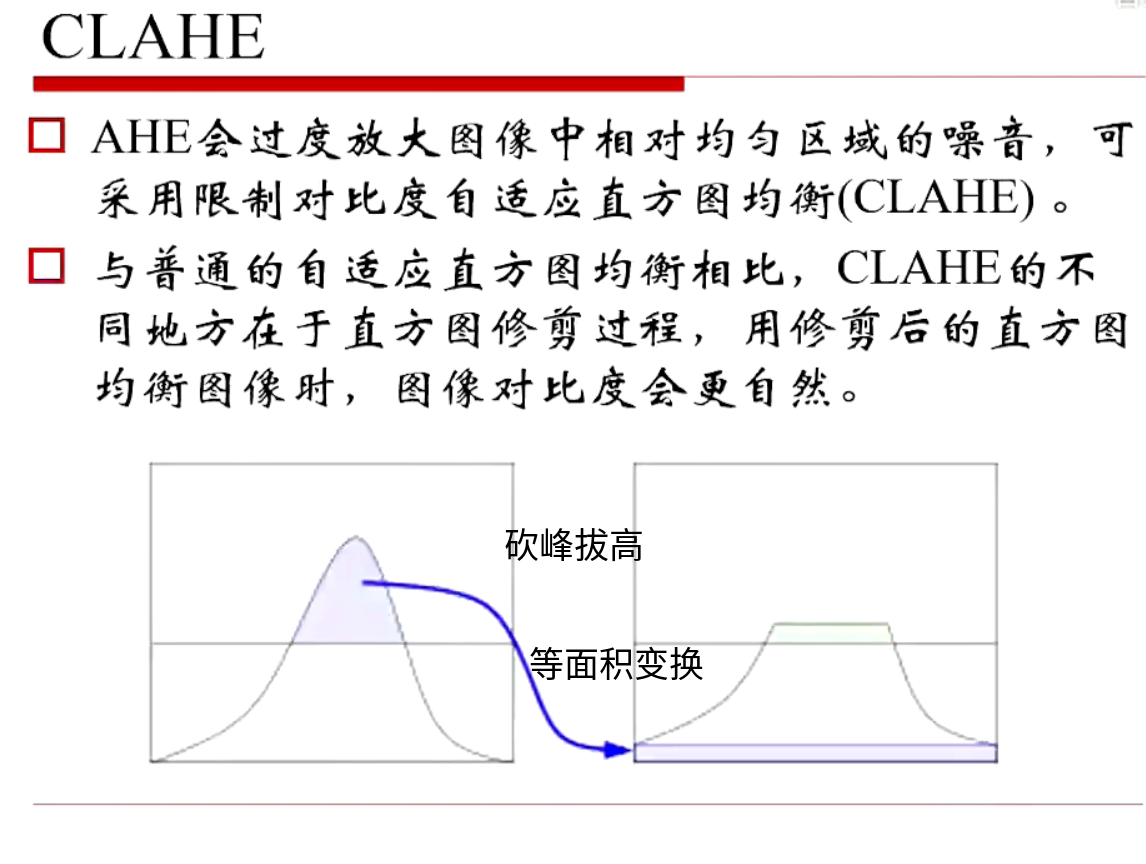

  • 限制对比度自适应直方图均衡化(CLAHE)

    • 直方图等面积变换：可以让对比度更自然

    • 什么是双线性插值

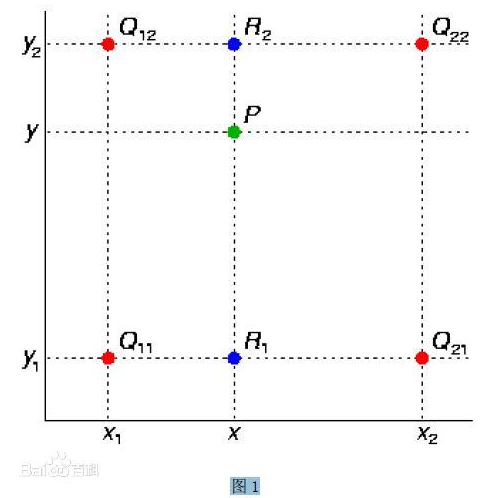

      • 百度百科：如图，已知4个红点Q，如何求绿点P的坐标？

        先在两条横线中插入R1和R2R_1和R_2，再对竖线（R1,R2）（R_1,R_2）中插入PP

    • 缺点：

      • 缺点1:本来比较均匀的区域，会把噪声放大了

    • 应用：图像去雾

    • 第二课 00:21:32截图

  • opencv中使用clahe

    void opencvEqualizeHist_CLAHE() {
    using namespace cv;
    Mat img, img_gray, result;
    Mat clahe_result;
    img = imread("/media/majiao/Elements/majiao/尼康1j1/2022_09_10中秋学校拍的/DSC_0308.JPG");
    int wid = img.cols*0.2, hei = img.rows*0.2;

    resize(img, img, cv::Size(wid, hei));
    cvtColor(img, img_gray, cv::COLOR_BGR2GRAY);
    equalizeHist(img_gray, result);

    cv::Ptr<CLAHE> clahe = cv::createCLAHE();
    clahe->setClipLimit(4);
    clahe->setTilesGridSize(cv::Size(10, 10));
    clahe->apply(img_gray, clahe_result);
    imshow("src", img_gray);
    imshow("result", result);
    imshow("clahe_result", clahe_result);
    waitKey();
}

    ​

二．形态学运算（膨胀，腐蚀）第二课 29:57:00

  1. 膨胀(dilate达累特)

    • 目的：消除噪声，连接图像中相邻的元素

    • 膨胀就是局部求最大值,公式为新图像素i,j=max核中所有1(kenel的1与原图重合的像素值)新图像素_{i,j}=max_{核中所有1}({kenel的1与原图重合的像素值})

      原图中间不连续（T的连接处断开了）
   0,   0,   0,   0,   0,   0,   0,   0,   0,   0;
   0,   0,   0,   0,   0,   0,   0,   0,   0,   0;
   0,   0,   0,   0,   0,   0,   0,   0,   0,   0;
 255, 255, 255, 255, 255, 255, 255, 255, 255, 255;
   0,   0,   0,   0,   0,   0,   0,   0,   0,   0;
   0,   0,   0,   0,   0, 255,   0,   0,   0,   0;
   0,   0,   0,   0,   0, 255,   0,   0,   0,   0;
   0,   0,   0,   0,   0, 255,   0,   0,   0,   0;
   0,   0,   0,   0,   0, 255,   0,   0,   0,   0;
   0,   0,   0,   0,   0, 255,   0,   0,   0,   0]

经过cv::dilate膨胀后，就相连了
   0,   0,   0,   0,   0,   0,   0,   0,   0,   0;
   0,   0,   0,   0,   0,   0,   0,   0,   0,   0;
 255, 255, 255, 255, 255, 255, 255, 255, 255, 255;
 255, 255, 255, 255, 255, 255, 255, 255, 255, 255;
 255, 255, 255, 255, 255, 255, 255, 255, 255, 255;
   0,   0,   0,   0, 255, 255, 255,   0,   0,   0;
   0,   0,   0,   0, 255, 255, 255,   0,   0,   0;
   0,   0,   0,   0, 255, 255, 255,   0,   0,   0;
   0,   0,   0,   0, 255, 255, 255,   0,   0,   0;
   0,   0,   0,   0, 255, 255, 255,   0,   0,   0]

      ​

  2. 腐蚀(erode衣肉的)割出图像中独立的元素

    • 腐蚀：就是局部求最小值，公式新图像素i,j=min核中所有1(kenel的1与原图重合的像素值)新图像素_{i,j}=min_{核中所有1}(kenel的1与原图重合的像素值)

  3. 在opencv中使用腐蚀膨胀函数

    void opencvErodeDilateTest() {
    using namespace cv;
    Mat img, img_gray, result;
    Mat clahe_result;
    img = imread("/home/majiao/图片/p2235240978.jpg");
    int wid = img.cols*0.2, hei = img.rows*0.2;

    resize(img, img, cv::Size(wid, hei));
    cvtColor(img, img_gray, cv::COLOR_BGR2GRAY);

    cv::Mat img_erode, kenel = Mat::ones(3, 3, img_gray.type());
                       /**
                        * kenel为3x3的全1矩阵
                        *     1  1  1
                        *     1  1  1
                        *     1  1  1
                        */
    cv::erode(img_gray, img_erode, kenel); // 腐蚀

    cv::Mat img_dilate;
    cv::dilate(img_gray, img_dilate, kenel); // 膨胀

    cv::Mat kenel2 = getStructuringElement( /* 生成核 */
                                           cv::MORPH_RECT, /* 可选  cv::MORPH_CROSS 十字型
                                                                   cv::MORPH_OPEN 开运算
                                                                   cv::MORPH_CLOSE 闭运算
                                                                   cv::MORPH_GRADIENT 形态学梯度
                                                                   cv::MORPH_TOPHAT 顶帽
                                                                   cv::MORPH_BLACKHAT 黑帽
                                                                   cv::MORPH_ERODE 腐蚀
                                                                   cv::MORPH_DELATE 膨胀
                                                           */
                                           cv::Size(3, 3));
    cv::Mat img_dilate_morph_rect; cv::dilate(img_gray, img_dilate_morph_rect, kenel2);

    imshow("img_gray", img_gray);
    imshow("erode_3x3", img_erode);
    imshow("dilate_3x3", img_dilate);
    imshow("img_dilate_morph_rect", img_dilate_morph_rect);
    std::cout << kenel << std::endl;
    std::cout << kenel2 << std::endl;
    waitKey();
}

    ​

开运算：先腐蚀再膨胀，可以去掉目标外的孤立点

闭运算：先膨胀再腐蚀，可以去掉目标的孔洞

三．临域运算（卷积，金字塔）
1.卷积（也叫滤波）
a. 卷积定义：对应位置相乘再相加
  1. 冈萨雷斯书上的卷积公式：
    中科院王伟强老师说这个不应该叫卷积，应该叫相关
  2. 需要理解什么是线性移不变系统
    1. 线性，只有加法和乘法
b. Padding(边界填充)：
  • 卷积完，新图可能会小一点，为了使得新图和原图一样大，所以一般用0填充边界后再卷积，卷积核越大则填充越多
  • 尽量不要用大卷积核去卷小图，因为用0来padding会影响新图的结果

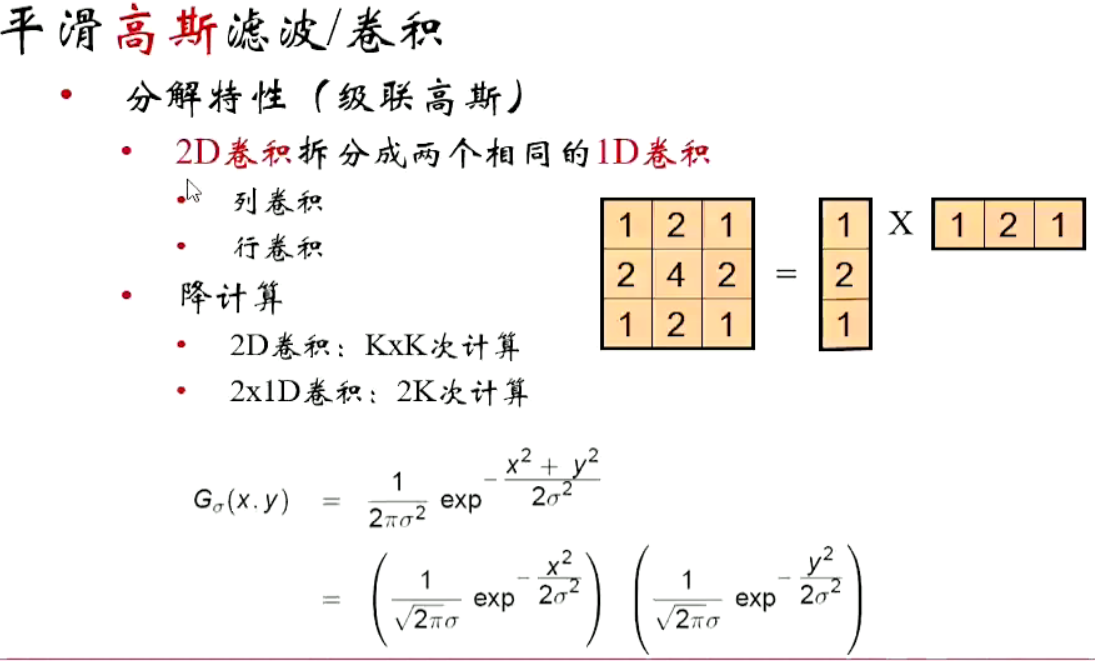

d. 卷积分解特性（级联高斯）

  • 结论：如果一个卷积核可以表达成水平核H和竖值核V相乘，则这个卷积核是可分离的

  • 对称2D卷积拆分成2个相同的1D卷积（行与列），注意要对称

    • 拆分后计算量下降：2D卷积K*K次计算，1D卷积只要2K次计算

    • 第二课00:48:00截图

    • TEST_CASE("test_opencv_卷积操作_002_filter2D卷积核2D分解为1D降低计算量", "[test_opencv_convolution]") {
    Mat img, img_gray, result;
    Mat clahe_result;
    img = imread(test_opencv_convolution_kenels::imagePath);
    int wid = img.cols*0.2, hei = img.rows*0.2;

    resize(img, img, cv::Size(wid, hei));
    cvtColor(img, img_gray, cv::COLOR_BGR2GRAY);

    cv::Mat kernel2D = (Mat_<uchar>(3,3) <<    1, 2, 1, // 2D核心:可以写成行列相乘的形式
                                               2, 4, 2,
                                               1, 2, 1);
    cv::Mat kernel2DRow = (Mat_<uchar>(1,3) << 1, 2, 1); // 1D核心行
    cv::Mat kernel2DCol = (Mat_<uchar>(3,1) << 1, 2, 1); // 1D核心列
    cv::Mat src = (Mat_<uchar>(5,5) << 2,3,4,5,6,
                                       3,4,5,6,7,
                                       3,4,5,6,7,
                                       3,4,5,6,7,
                                       3,4,5,6,7);
    cv::Mat dst, dst2;
    cv::filter2D(src, dst, 0, kernel2D);        /*直接卷2D核心*/
    { cv::filter2D(src, dst2, 0, kernel2DRow);  /*先卷行*/
      cv::filter2D(dst2, dst2, 0, kernel2DCol); /*再卷列*/}
}
f. 卷积的性质：
  • 交换律：f卷g=g卷ff卷g=g卷f
  • 结合律：（f卷g）卷h=f卷（g卷h）（f卷g）卷h=f卷（g卷h）
  • 分配率：f卷(g+h)=(f卷g)+(f卷h)f卷(g+h)=(f卷g)+(f卷h)
  • 数乘：a(f卷g)=(af)卷g=f卷(ag)a(f卷g)=(af)卷g=f卷(ag)
g.卷积convolution的由来
h. opencv里的卷积函数cv::filter2D(src, dst, ddepth, kernel)
i. 低通滤波器与高通滤波区别
  1. 人眼对高频信息更敏感，（白纸上有一行字，我们肯定直接聚焦在这行字上，而不是白纸上）
  2. 图像上，变化剧烈的地方是高频信号，变化平缓的地方是低频信号
= 常用卷积核

  • 001.平滑均值滤波: 参数和为1，用来去除噪声，但效果不好（破坏了细节,无法去除椒盐噪声）没什么人用

    优点：平滑图像,降低锐度,模糊图像并去除噪声

    缺点：对椒盐噪声基本无能为力,

    TEST_CASE("test_opencv_卷积核测试_001_均值滤波器", "[test_opencv_convolution_kenels]") {
    Mat img, img_gray, result;
    Mat clahe_result;
    img = imread(test_opencv_convolution_kenels::imagePath);
    int wid = img.cols*0.2, hei = img.rows*0.2;

    resize(img, img, cv::Size(wid, hei));
    cvtColor(img, img_gray, cv::COLOR_BGR2GRAY);
    cv::Mat img_bulr;
    cv::blur(img_gray, img_bulr, cv::Size(3,3)); /**
                                                  bulr 平滑均值滤波
                                                       作用 : 1.平滑图像,降低锐度
                                                              2.模糊图像并去除噪声
                                                       缺点 : 去噪效果差,破坏了细节,
                                                              椒盐噪声几乎没法去除
                                                            1  1  1
                                                    1/9  x  1  1  1
                                                            1  1  1
                                                 */
    imshow("灰度图src", img_gray);
    imshow("经过bulr均值滤波后", img_bulr);
    waitKey();
}

​

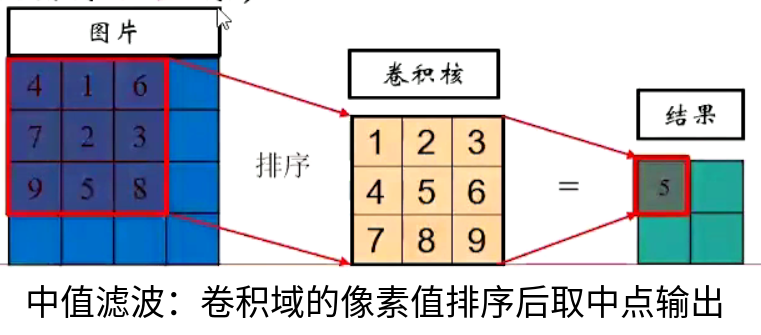

  • 002.平滑中值滤波：卷积域内的像素值排序后取中间值输出

    • 优点：
      1. 有效去除椒盐噪声（椒盐就是图像上的白点或黑点）
    • 缺点：
      1. 可能会删除图像中非线性的部分，冈萨雷斯第四版131页，pdf第146页，医学影像最好别用。

    TEST_CASE("test_opencv_卷积核测试_002_中值滤波MedianFilter", "[test_opencv_convolution_kenels]") {
    Mat img, img_gray, result;
    Mat clahe_result;
    img = imread(test_opencv_convolution_kenels::imagePath);
    int wid = img.cols*0.2, hei = img.rows*0.2;

    resize(img, img, cv::Size(wid, hei));
    cvtColor(img, img_gray, cv::COLOR_BGR2GRAY);
    for (int i=0; i+10<img_gray.cols; i+=10) { // 撒上椒盐噪声
        for (int j=0; j+10<img_gray.rows; j+=10) {
            if (i < img_gray.rows && j < img_gray.cols)
                img_gray.at<uchar>(i, j) = 0;
        }
    }

    cv::Mat img_median;
    /* 中值滤波 : 卷积域的像素值排序后取中间值输出为新像素
       优点     : 有效去除椒盐噪声 */
    cv::medianBlur(img_gray, img_median, 3/*模糊核的线性大小3,5,7...*/);

    imshow("灰度图src", img_gray);
    imshow("经过medianBlur中值滤波后", img_median);
    waitKey();
}

    ​

  • 003.高斯滤波（重要）：模拟人眼关注中心区域，应用于高斯金字塔

    • 第二课：44:28

    • 高斯分布公式：Gσ=12∗π∗σ2∗e−x2+y22∗σ2G_\sigma={\frac{1}{2*\pi*\sigma^2}}*e^{-\frac{x^2+y^2}{2*\sigma^2}},入参σ\sigma标准差，标准差增大，图像变矮

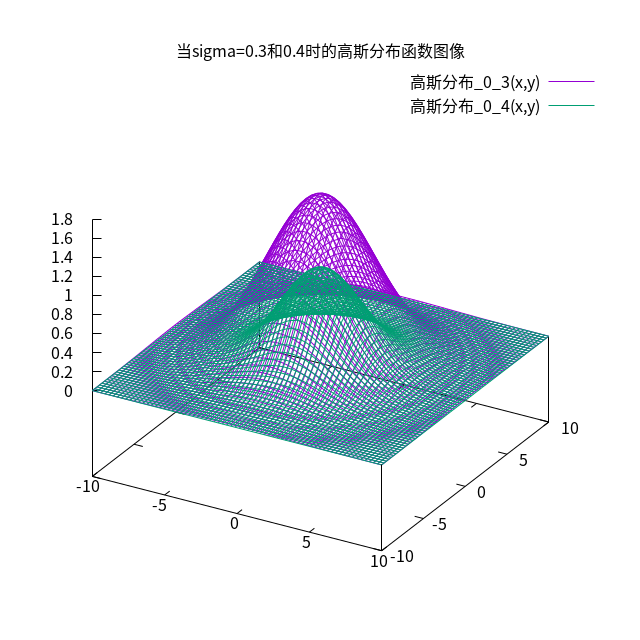

      如图：卷积后会突出中心点的像素，中心点附近的像素也会或多或少算进去

    • 且高斯核具有可分离性，2D可以分解为2个1D的核

      TEST_CASE("test_opencv_卷积核测试_003_高斯滤波GuassianFilter", "[test_opencv_convolution_kenels]") {
    Mat img, img_gray, result;
    Mat clahe_result;
    img = imread(test_opencv_convolution_kenels::imagePath);
    int wid = img.cols*0.2, hei = img.rows*0.2;

    resize(img, img, cv::Size(wid, hei));
    cvtColor(img, img_gray, cv::COLOR_BGR2GRAY);
    /** 高斯滤波：模拟人眼,突出中间点,图像是正态分布的3维版本 */
    cv::Mat img_gaussian_sigma_0_1, img_gaussian_sigma_1,
            img_gaussian_sigma_3, img_gaussian_sigma_7;
    cv::GaussianBlur(img_gray, img_gaussian_sigma_0_1, cv::Size(7,7), 0.1);
    cv::GaussianBlur(img_gray, img_gaussian_sigma_1, cv::Size(7,7), 1);
    cv::GaussianBlur(img_gray, img_gaussian_sigma_3, cv::Size(7,7), 3);
    cv::GaussianBlur(img_gray, img_gaussian_sigma_7, cv::Size(7,7), 7/*sigmaX越大越模糊*/);
}

    • 应用

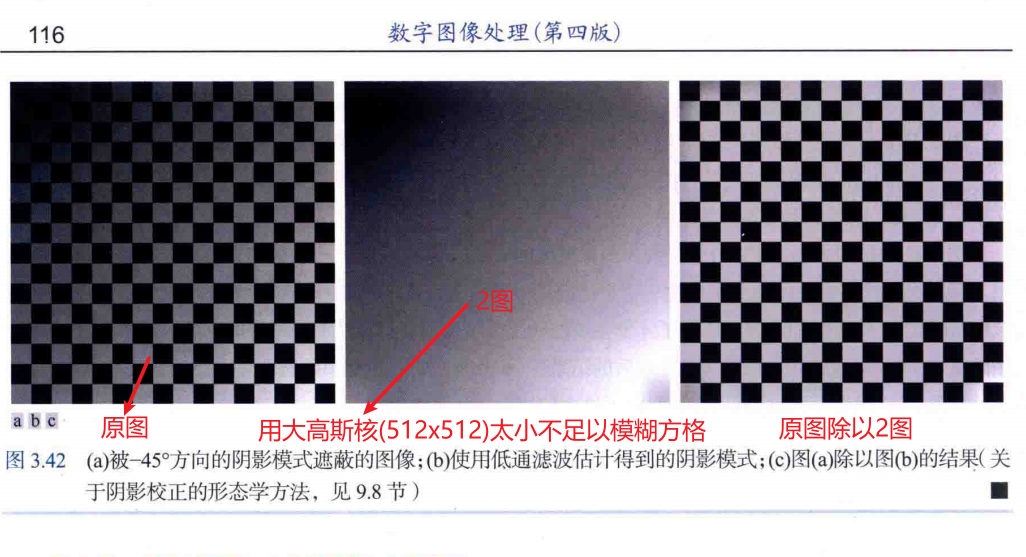

      1. 高斯滤波消除图像中的阴影（阴影校正）： 在冈萨雷斯第四版115页，pdf第130页​
        drawing

  • 004.prewitt水平或垂直边缘滤波器(常用改进后的sobel算子)

    •   水平边缘                竖值边缘滤波
   1   1   1                -1  0  1       -1  -1  0        0  1  1
   0   0   0                -1  0  1       -1   0  1       -1  0  1
  -1  -1  -1                -1  0  1        0   1  1       -1 -1  0
  可分解为行(1,1,1)和列(1,0,-1)

    •   TEST_CASE("test_opencv_卷积核测试_004_Prewitt水平或垂直滤波器01", "[test_opencv_convolution_kenels]") {
      Mat img, img_gray, result;
      Mat clahe_result;
      img = imread(test_opencv_convolution_kenels::imagePath);
      int wid = img.cols*0.2, hei = img.rows*0.2;

      resize(img, img, cv::Size(wid, hei));
      cvtColor(img, img_gray, cv::COLOR_BGR2GRAY);

      cv::Mat kernelV = (Mat_<float>(3,3) <<  -1,  0,  1,
                                              -1,  0,  1,
                                              -1,  0,  1 );
                                     //        -1   0   1  [水平梯度/垂直边缘]
                                     //     -------------  可分解成水平(-1,0,1)
                                     //  1  |  -1,  0,  1  和竖直(1,1,1)
                                     //  1  |  -1,  0,  1
                                     //  1  |  -1,  0,  1

      cv::Mat kernelH = (Mat_<float>(3,3) <<  -1, -1, -1,
                                               0,  0,  0,
                                               1,  1,  1);
                                    //         1   1   1  [垂直梯度/水平边缘]
                                    //     -------------  可分解成水平(1,1,1)
                                    //  -1 |  -1, -1, -1  和竖直(-1,0,1)
                                    //   0 |   0,  0,  0
                                    //   1 |   1,  1,  1
      cv::Mat after_prewittV, after_prewittH;
      cv::filter2D(img_gray, after_prewittV, -1, kernelV);
      cv::filter2D(img_gray, after_prewittH, -1, kernelH);
      Mat prewitt_HV = after_prewittH + after_prewittV;
      imshow("灰度图src",  img_gray);
      imshow("prewitt垂直边缘算子后", after_prewittV);
      imshow("prewitt水平边缘算子后", after_prewittH);
      imshow("prewitt横竖相加", prewitt_HV);
      waitKey();
  }

    • ​

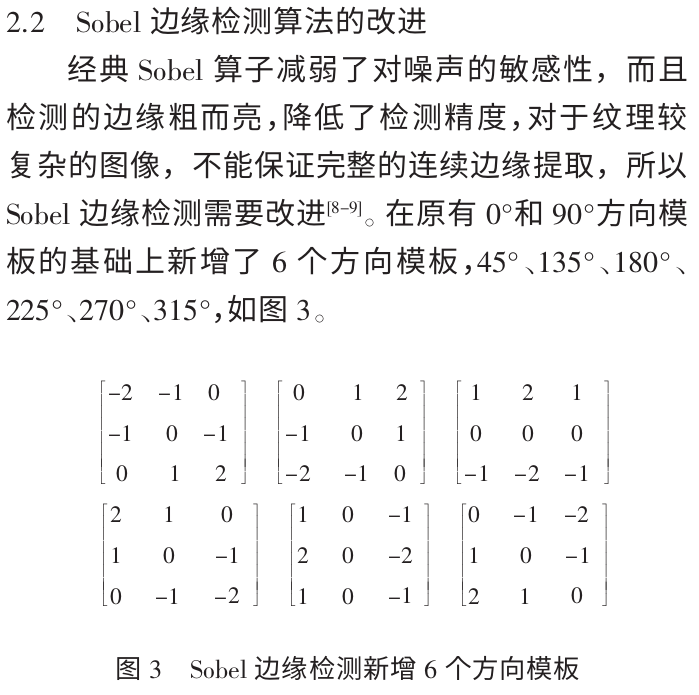

  • 005.Sobel边缘过滤算子(分为x方向和y方向)

    • 与梯度密不可分,本质上是梯度运算，可以和杨辉三角对应上

    • 对图像中弱边缘提取效果差（可用Scharr算子替代）

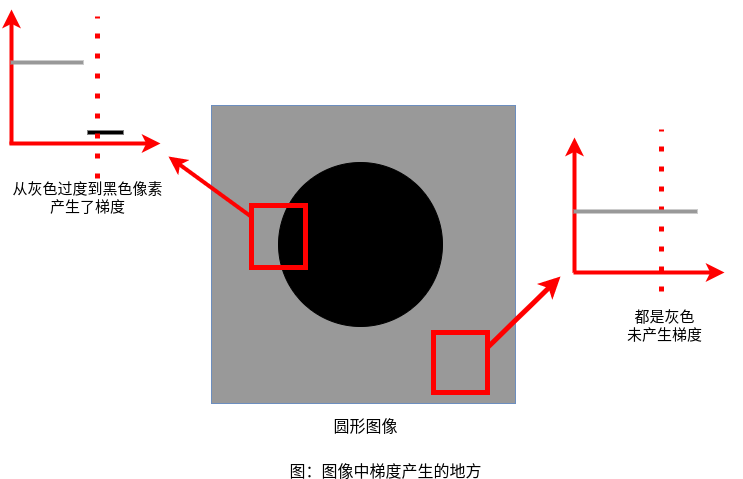

    • 产生梯度的情况

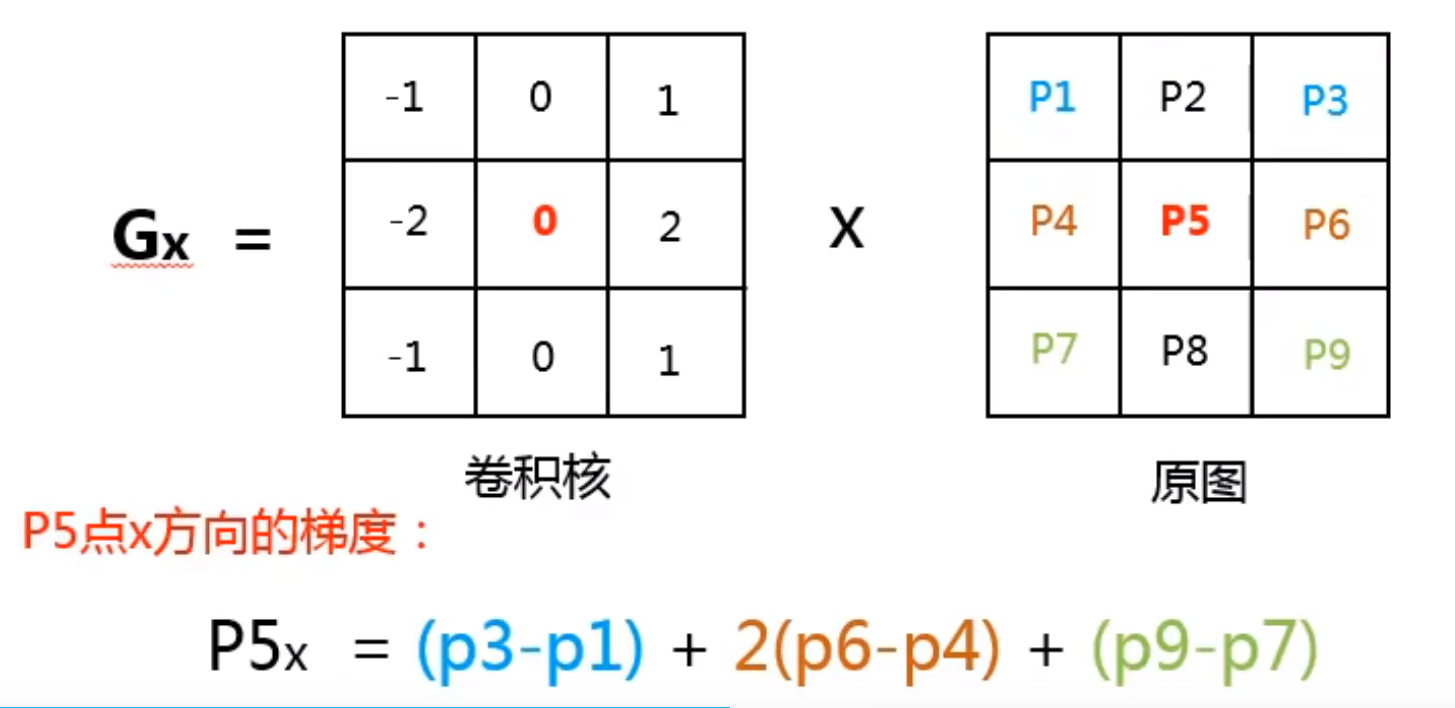

    • 中心点p5的梯度如何求

    • sobel的本质是一阶导数https://blog.csdn.net/lz0499/article/details/118003220

    • Roberts算子只考虑了差分,prewitt也是一阶差分且引入了均值,sobel兼顾了差分和类似高斯的平滑处理,[1,0,-1]及其转置分别代表水平差分和垂直差分,[1,2,1]则类似高通平滑过滤噪声

    • Sobel的构造方法

      • opencv里的getSobelKernels函数会返回x方向和y方向的1x3Sobel算子 (3x3分解后的)

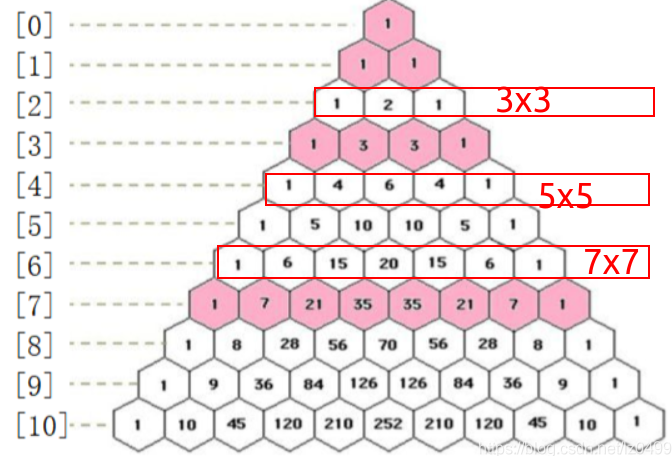

      • NN行NN列的Sobel类似高斯平滑的部分可以用杨辉三角的第N行构造,然后差分出下一行或下一列(减1或减2)
    • TEST_CASE("test_opencv_卷积核测试_005_Sobel边缘过滤算子_01水平和竖直", "[test_opencv_convolution_kenels]") {
    Mat img, img_gray, resultX, resultY, cvResultX, cvResultY;
    img = imread(test_opencv_convolution_kenels::imagePath);
    int wid = img.cols*0.2, hei = img.rows*0.2;

    resize(img, img, cv::Size(wid, hei));
    cvtColor(img, img_gray, cv::COLOR_BGR2GRAY);

    cv::Mat kernelX = (Mat_<float>(3,3) <<   -1, -2,  1,
                                              0,  0,  0,
                                              1,  2,  1 );
    cv::Mat kernelY = (Mat_<float>(3,3) <<   -1,  0,  1,
                                             -2,  0,  2,
                                             -1,  0,  1 );
    cv::filter2D(img_gray, resultX, -1, kernelX);
    cv::filter2D(img_gray, resultY, -1, kernelY);
    cv::Sobel(img_gray, cvResultX, -1, 2, 0, 3); // 突出了竖线
    cv::Sobel(img_gray, cvResultY, -1, 0, 2, 3); // 突出了横线

      cv::getDerivKernels(kernelX, kernalY, 1, 0, FILTER_SCHARR=-1);
    // ksize=-1时生成scharr核,否则都生成sobel核（可分离的行列核心)
    waitKey();
}

    • 应用

      • 缺陷检测时，用来消除几乎没什么变化的背景，并且增强待检测物体的边缘。冈萨雷斯第四版125页，pdf第140页有一个检测眼镜片边缘磨损的例子。
      • 用来突出肉眼很难看到的细小物体，如保护液中的气泡，划痕

    • 问题：

    • 目标像素运算结果不在0到255区间内怎么办？

      • opencv里是直接截断,负数取0,大于255取255
      • 实际负数取绝对值，大于255取255，会比较合理

    • 总的梯度如何求？

      • 开根号[ (x方向梯度平方) + (y方向梯度平方) ]

        G总=(Gx2+GY2)G_总=\sqrt{(G_x^2+G_Y^2)}{}

        或者用简化的梯度G总=∣Gx∣+∣Gy∣G_总=|G_x|+|G_y|

    • 冈萨雷斯第四版书中124页，pdf第139页中说：Sobel算子强调中心重要程度实现某种平滑，这里的某种平滑指的是什么？

    • 医学影像常用的图像处理策略有哪些？

      1. 如果噪声多，不建议用中值滤波，建议先使用拉普拉斯争强细节，再用sobel突出边缘。冈萨雷斯第四版129页，pdf第144页

  • 005.Scharr算子和sobel差不多（梯度检测中常用）

    •       3  10  3  其他方向都和sobel差不多
      0   0  0  只不过改成了3 10 3
     -3 -10 -3
        cv::getDerivKernels(kernelX, kernalY, 1, 0, FILTER_SCHARR=-1);
       // ksize=-1时生成scharr核,否则都生成sobel核（可分离的行列核心)

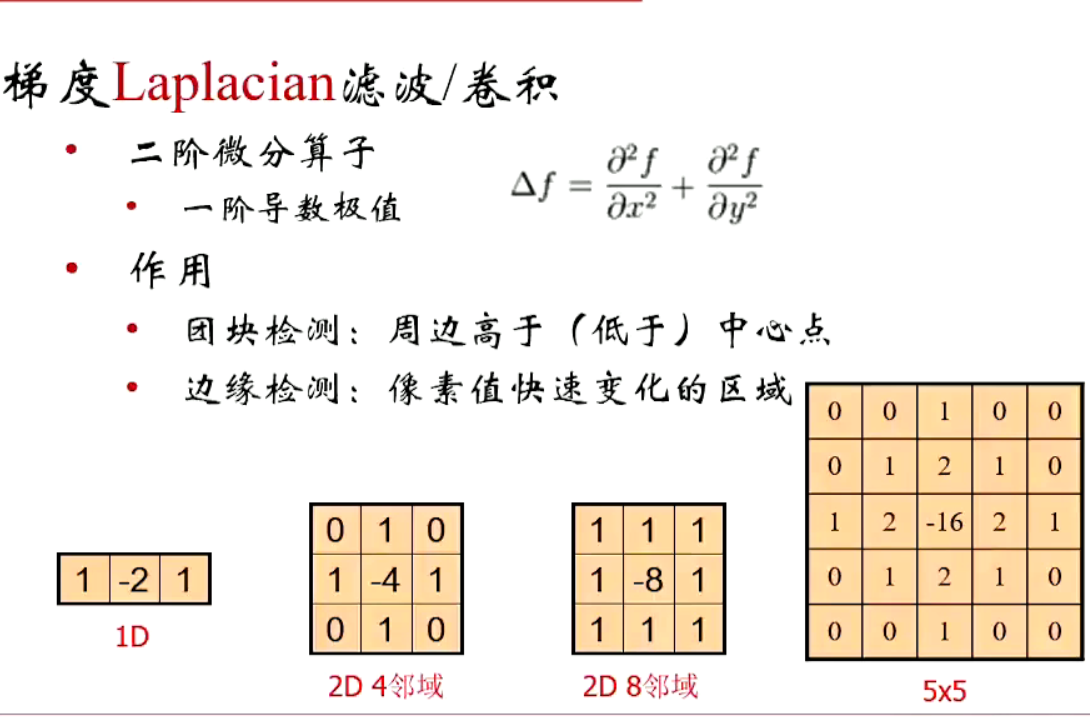

  • 006.Laplacian算子过滤边缘（具有旋转不变性的算子之一）

    1. 在冈萨雷斯第四版119页，pdf第134页
      拉普拉斯算子对边缘敏感

    • 注意看算子加和等于零

    • 拉普拉斯算子是二阶导：
      1. f(x) = f(x-1)+f(x+1) - 2f(x) 左右之和减去2倍的中间像素
      2. f(y) = f(y-1)+f(y+1) - 2      f(y) 上下之和减去2倍的中间像素
      3. 合并起来就是 f(x,y) = f(x-1,y)+f(x+1,y)+f(x,y-1)+f(x,y+1) - 4*f(x,y)

    • 增强对比度的方法：新图S = (原图A) 减 (laplacian卷一遍后的图B)

    • opencv中的cv::Laplacian竟然是用Sobel实现的

      • 如果卷积核用1x1或3x3就用上面的卷积，但是卷积核大于等于5x5就会使用sobel
      • 内部用了CV_OCL_RUN(ocl_Laplacian5(,,,))，优先使用openCL硬件和GPU运算

    • 计算图像模糊度，具体操作为：用图片的1个通道用以下3x3的核进行卷积，然后计算输出的方差，如果方差cv::meanStdDev小于一定值则图片视为模糊

    • 细节参考"./维基百科上对laplace的讲解Discrete_Laplace_operator_Wikipedia.pdf"

    • 问题

      1. 如何用opencv创建一个log算子，(类似于matlab的fspecial函数)？

ii:频率域处理

一．傅里叶变换
二．小波变换

iii:空间域要映射到频率域

  • 好处：可以快速计算卷积
  • 空间域上的卷积等于频率域上面的乘

3.点运算：基于直方图的对比度增强

4.形态学处理

5.空间域处理：卷积

6.卷积的应用：平滑，边缘检测，锐化等

锐化

锐化：补偿图像的轮廓,增强图像的边缘及灰度跳变的部分,使图像变得清晰的方法，也叫边缘增强

  1. 一个像素r，如果左边的像素减，右边的像素加，那对比度是不是就上来了！

1. 用钝化（平滑后的）图像来锐化

  1. 冈萨雷斯第四版122页，pdf138页，书上说20世纪30年代就有这种做法了（效果较差，现在用的少）
  2. 做法分3步：
    1. 先模糊原图，得到模糊图imgBlur
    2. 再用原图减去模糊图，得到模板图，即：模板图 = src - imgBlur
    3. 最后再把原图与模板图相加得到锐化图，即：img锐化 = src + 模板图

2. 用拉普拉斯滤波器进行锐化，g(x,y)=f(x,y)−▽2f(x,y)g(x,y)=f(x,y)-▽^2f(x,y)

  1. 拉普拉斯算子是x和y两个方向上都是二阶导
  2. 就是锐化好的新图=原图-拉普拉斯卷积后的图，（原图减去拉普拉斯卷积后的图像）
                        | 0  1  0   |
   src - (src 卷积  | 1  -4  1   |  ）
                    | 0  1  0   |
   锐化可以优化成下面这样 （直接拿原图卷这个核，省去了一个减法过程）
               |   0  1  0  |
     src 卷积   |  1  -5  1  |
               |   0  1  0  |

7.频率域处理：傅里叶变换，小波变换

8.应用案例

a.平滑，边缘检测，CLAHE等

补充

1. 卷积convolution的由来

知乎-动画理解卷积由来

a. 卷积公式：

  • 连续型：(f∗g)(n)=∫−inf+inf[f(t)g(n−t)dt](f*g)(n)=\int_{-inf}^{+inf}[{f(t)g(n-t)dt}]
  • 离散型：(f∗g)(n)=∑−inf+inf[f(t)g(n−t)](f*g)(n)=\sum_{-inf}^{+inf}{[f(t)g(n-t)]}

b. 卷积由来

  • 问题1：考虑两个骰子A和B，摇一次得到2个值A1和B1，定义sum1=A1+B1，问sum1=X的概率是多少？

    例如：sum1=A1+B1=5的概率是多少？

    • 解法：P(sum1=5)=[P(A1=1)∗P(B1=4)]+[P(A1=2)∗P(B1=3)]+[P(A1=3)∗P(B1=2)]+[P(A1=4)∗P(B1=1)]=[(1/6∗1/6)+(1/6∗1/6)+(1/6∗1/6)+(1/6∗1/6)]P(sum1=5) \\ =[P(A1=1)*P(B1=4)] + [P(A1=2)*P(B1=3)] + [P(A1=3)*P(B1=2)]+[P(A1=4)*P(B1=1)] \\ =[(1/6 * 1/6)+(1/6 * 1/6)+(1/6 * 1/6)+(1/6 * 1/6)]

  • 问题２：知乎进食问题 , 人吃饭，y1y1函数表示一口一口吃，每口质量能不一样(多一点或少一点),

    y2y2表示这一口吃下去会被消化，经过tt时间后还剩yty^t克, 现在问：你不断不断的吃,到了t时刻，肚子里有多少食物待消化?

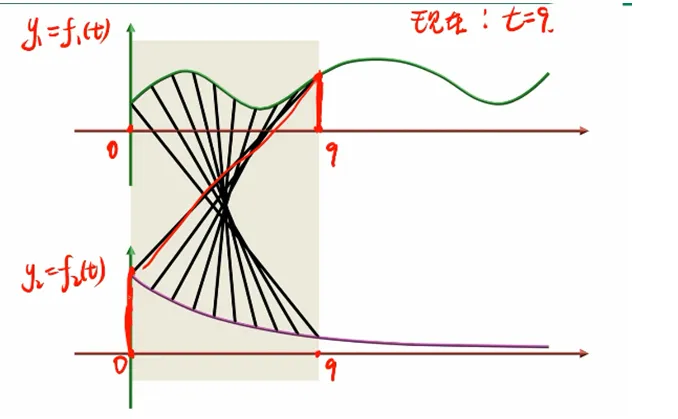

  • 当t=9时，F(9)=∫09f1(t)f2(100−t)dtF(9)=\int_{0}^{9}f_1(t)f_2(100-t)dt

  • 问题3：pid控制算法， (比例-积分-微分控制器)

posted @   马角的逆袭  阅读(262)  评论(0)  编辑  收藏  举报
相关博文：
·  0004灰度变换是空间域的图像增强方法(冈萨雷斯第三章)
·  0003001第三章-灰度变换与空间滤波笔记
·  【15】opencv卷积运算
·  Sobel算子
·  27 图像卷积
阅读排行：
· TypeScript + Deepseek 打造卜卦网站：技术与玄学的结合
· 阿里巴巴 QwQ-32B真的超越了 DeepSeek R-1吗？
· 【译】Visual Studio 中新的强大生产力特性
· 10年+ .NET Coder 心语 ── 封装的思维：从隐藏、稳定开始理解其本质意义
· 【设计模式】告别冗长if-else语句：使用策略模式优化代码结构
点击右上角即可分享
微信分享提示
AI IDE Trae
