实验3:路由配置与负载分担

实验环境

实验思路

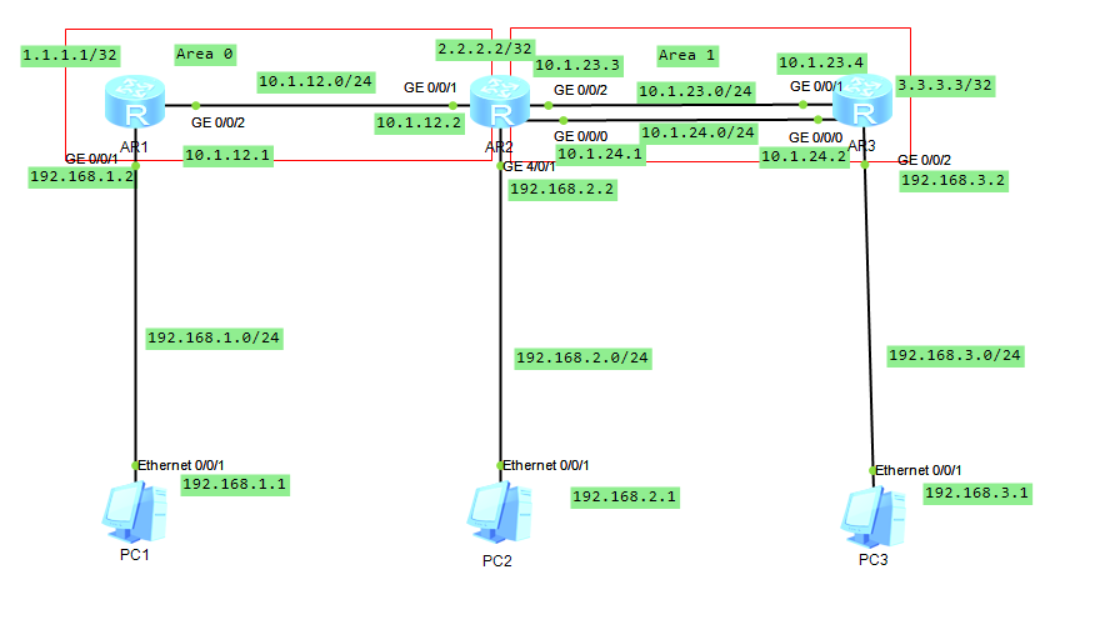

  1. 根据实验环境搭建网络拓扑并标注端口配置
  2. 配置主机端口
  3. 配置路由端口
  4. 配置静态路由
  5. 检测网络连通性
  6. 配置OSPF动态路由
  7. 检测网络连通性

具体实施

  • 主机配置

    • PC1
      ip地址:192.168.1.1
子网掩码:255.255.255.0
网关:192.168.1.2
    • PC2
      ip地址:192.168.2.1
子网掩码:255.255.255.0
网关:192.168.2.2
    • PC3
      ip地址:192.168.3.1
子网掩码:255.255.255.0
网关:192.168.3.2

  • 静态路由配置

    • R1配置:

      <Huawei>sys
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 192.168.1.2 24
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]ip add 10.1.12.1 24
[Huawei]ip route-static 10.1.12.0  10.1.12.2
[Huawei]ip route-static 10.1.23.0 24 10.1.12.2
[Huawei]ip route-static 10.1.24.0 24 10.1.12.2
[Huawei]ip route-static 192.168.2.0 24 10.1.12.2
[Huawei]ip route-static 192.168.3.0 24 10.1.12.2

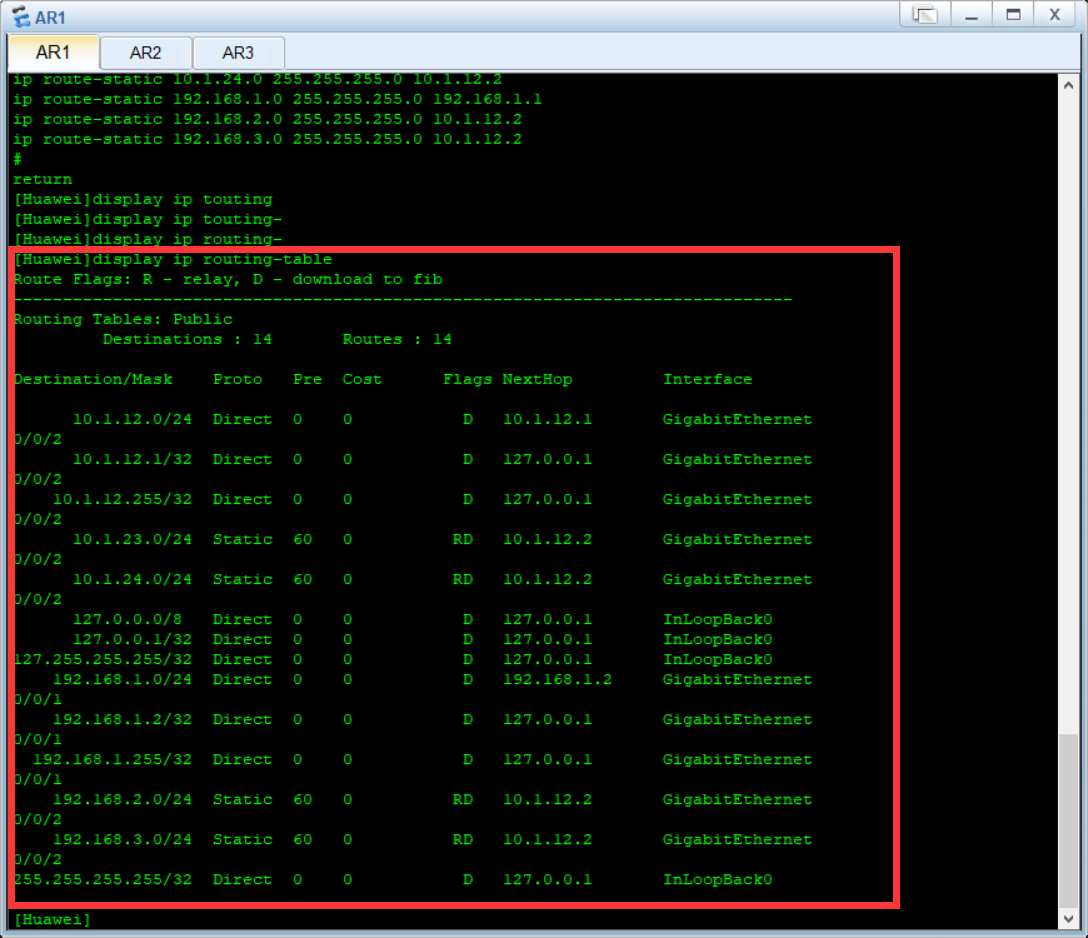

    • R1路由表

    • R2配置:

      <Huawei>sys
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 10.1.12.2 24
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]ip add 10.1.23.3 24
[Huawei-GigabitEthernet0/0/1]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 10.1.24.1 24
[Huawei-GigabitEthernet0/0/0]int g4/0/1
[Huawei-GigabitEthernet4/0/1]ip add 192.168.2.2 24
[Huawei]ip route-static 192.168.1.0 24 10.1.12.1
[Huawei]ip route-static 192.168.3.0 24 10.1.23.4
[Huawei]ip route-static 192.168.3.0 24 10.1.24.2

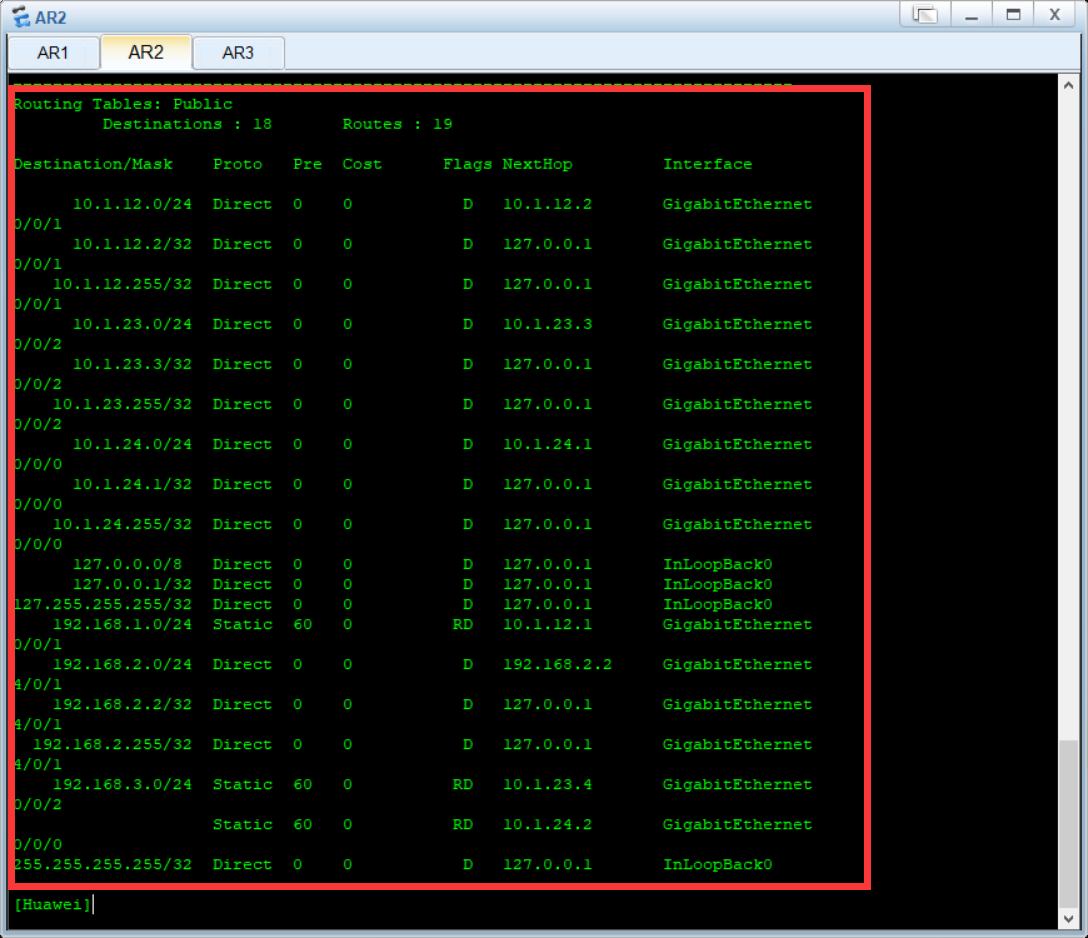

    • R2路由表

    • R3配置:

      <Huawei>sys
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]ip add 10.1.23.4 24
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]ip add 192.168.3.2 24
[Huawei-GigabitEthernet0/0/2]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip add 10.1.24.2 24
ip route-static 10.1.12.0 24 10.1.23.3
ip route-static 10.1.12.0 24 10.1.24.1
ip route-static 192.168.1.0 24 10.1.23.3
ip route-static 192.168.1.0 24 10.1.24.1
ip route-static 192.168.2.0 24 10.1.24.1
ip route-static 192.168.2.0 24 10.1.23.3

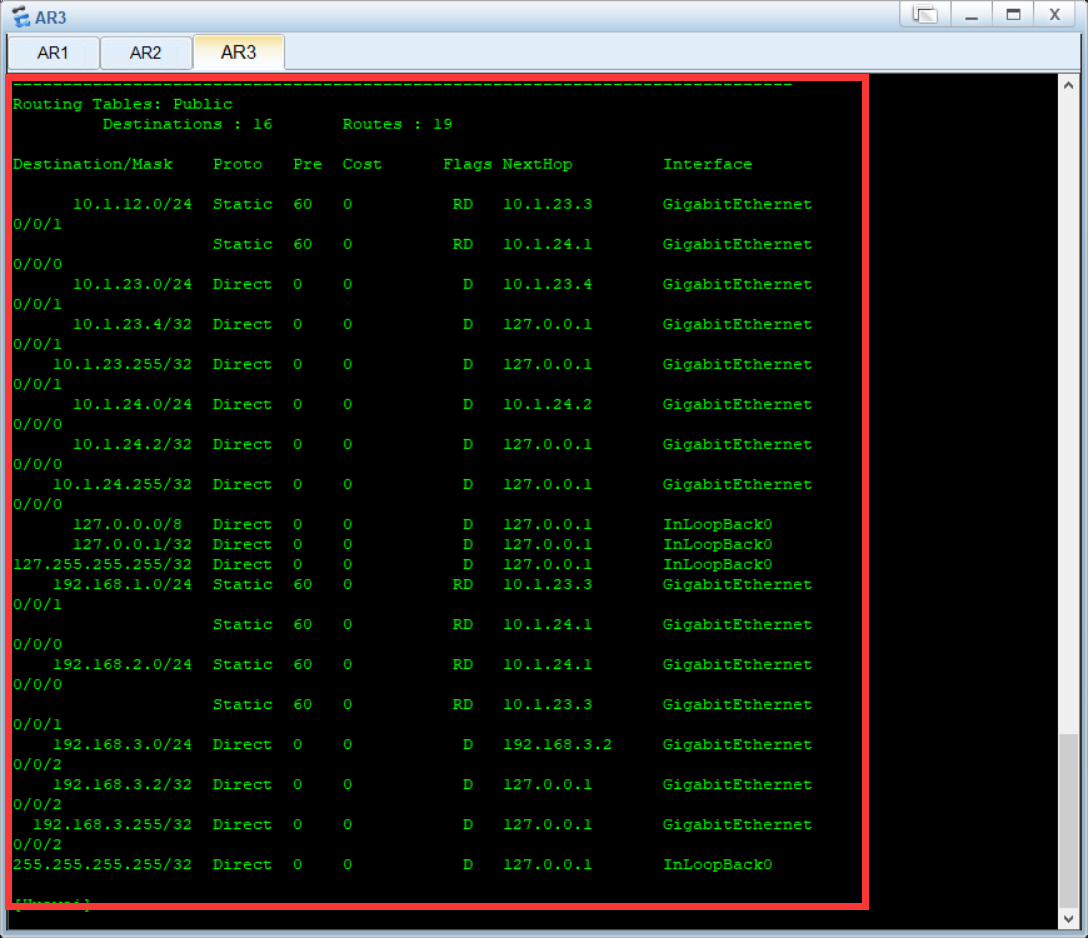

    • R3路由表

    • 网络连通性测试

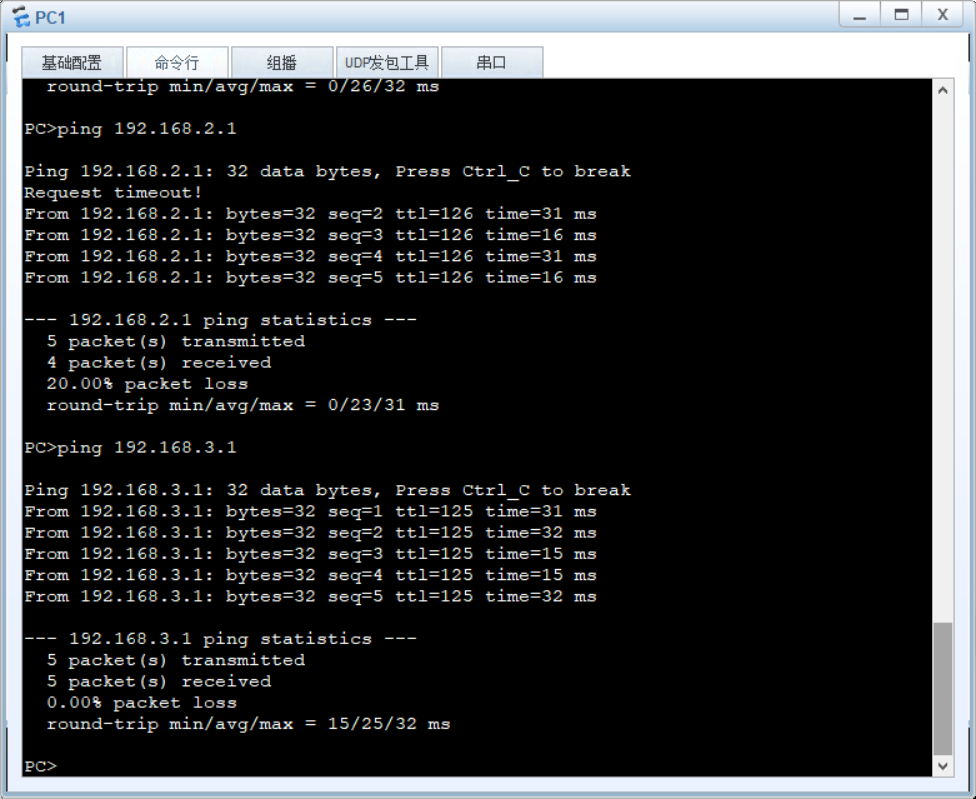

    • PC1 ping PC2 PC3

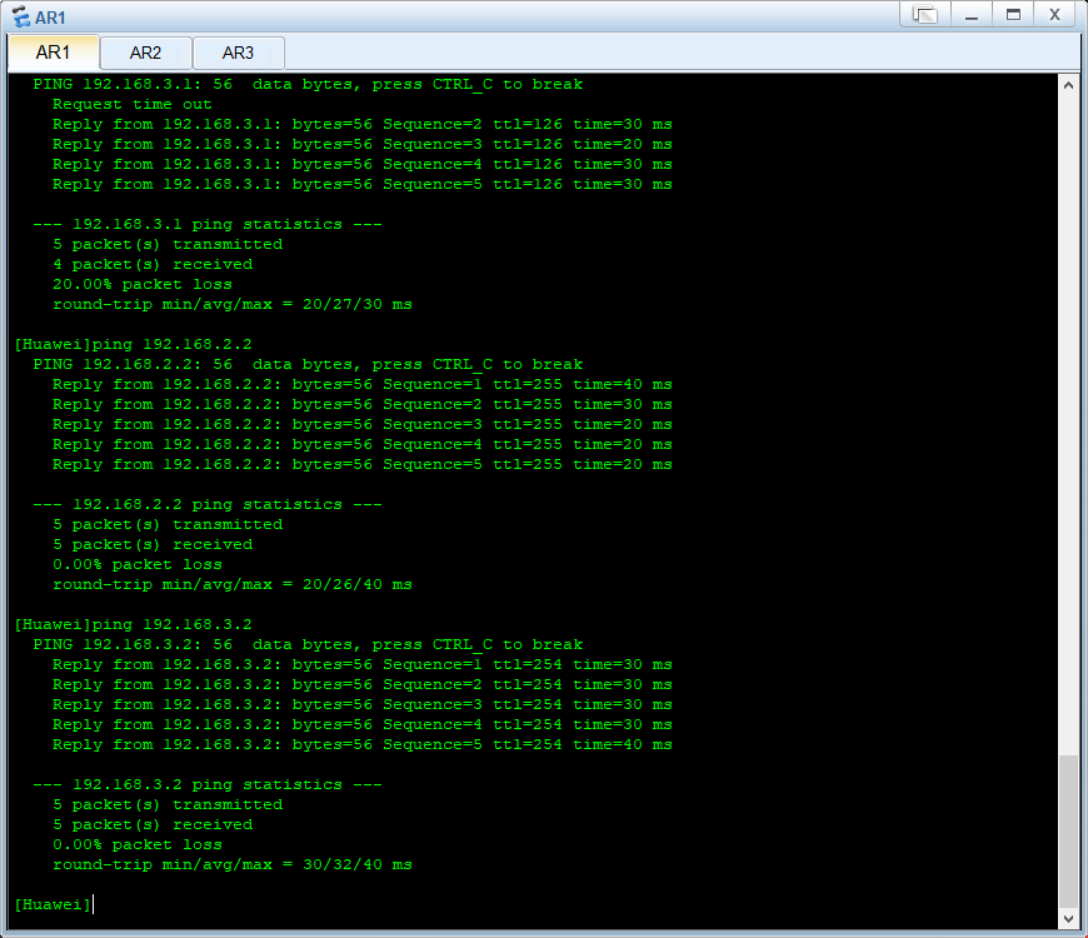

    • R1 ping R2 R3

    全网连通完成

  • OSPF动态路由配置

    • R1和R2组成Area 0 R2和R3组成Area 1
    1. 规划 ospf router-id (与回环口号相同)
    2. 规划区域 area (area 0 为骨干区域 必须存在)
    3. 建立邻居 network <本端口ip> <通配符掩码> (如 network 10.1.12.1 0.0.0.0)

    • R1配置:

      <Huawei>sys
[Huawei]sy R1
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.1.2 24
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 10.1.12.1 24
[R1-GigabitEthernet0/0/2]int lo 0
[R1-LoopBack0]ip add 1.1.1.1 32
[R1]ospf router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.1.12.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.2 0.0.0.0
[R1-ospf-1-area-0.0.0.0]net
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1]display ospf peer brief

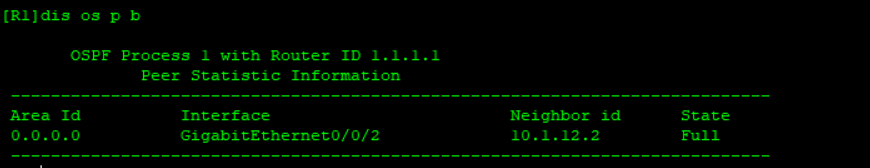

      • R1路由表与OSPF邻居表

    • R2配置:

      <Huawei>sy
[Huawei]sy R2
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 10.1.12.2 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 10.1.23.3 24
[R2-GigabitEthernet0/0/2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 10.1.24.1 24
[R2-GigabitEthernet4/0/0]int g4/0/1
[R2-GigabitEthernet4/0/1]ip add 192.168.2.2 24
[R2-GigabitEthernet4/0/1]int lo 0
[R2-LoopBack0]ip ad 2.2.2.2 32
[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.1.12.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 192.168.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]area 1
[R2-ospf-1-area-0.0.0.1]network 10.1.23.3
[R2-ospf-1-area-0.0.0.1]network 10.1.23.3 0.0.0.0
[R2-ospf-1-area-0.0.0.1]network 10.1.24.1 0.0.0.0
[R2-ospf-1-area-0.0.0.1]network 192.168.2.2 0.0.0.0
[R2-ospf-1-area-0.0.0.1]network 2.2.2.2 0.0.0.0

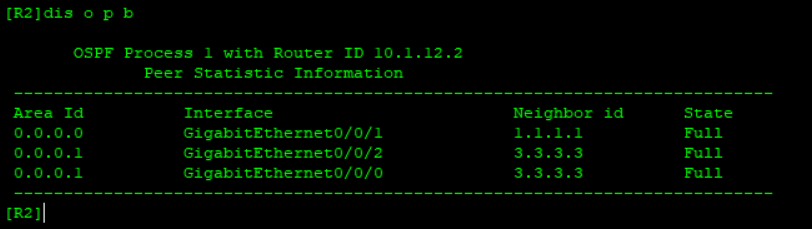

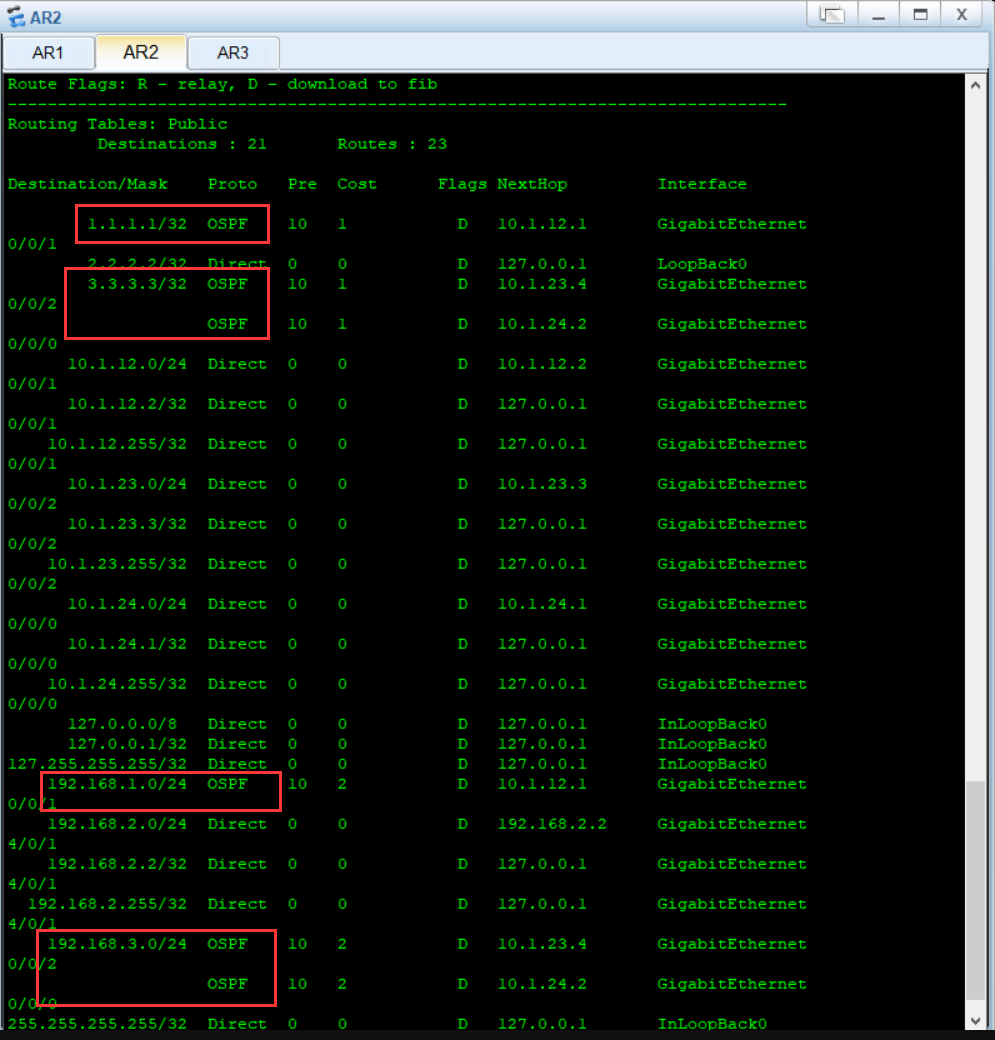

      • R2路由表与OSPF邻居表

    • R3配置:

      <Huawei>sy
[Huawei]sy R3
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 10.1.23.4 24
[R3-GigabitEthernet0/0/1]int g0/0/2
[R3-GigabitEthernet0/0/2]ip 192.168.3.2 24
[R3-GigabitEthernet0/0/2]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 10.1.24.2 24
[R3-GigabitEthernet0/0/0]int lo 0
[R3-LoopBack0]ip ad 3.3.3.3 32
[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 10.1.23.4 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 10.1.24.2 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 192.168.3.2 0.0.0.0
[R3-ospf-1-area-0.0.0.1]network 3.3.3.3 0.0.0.0

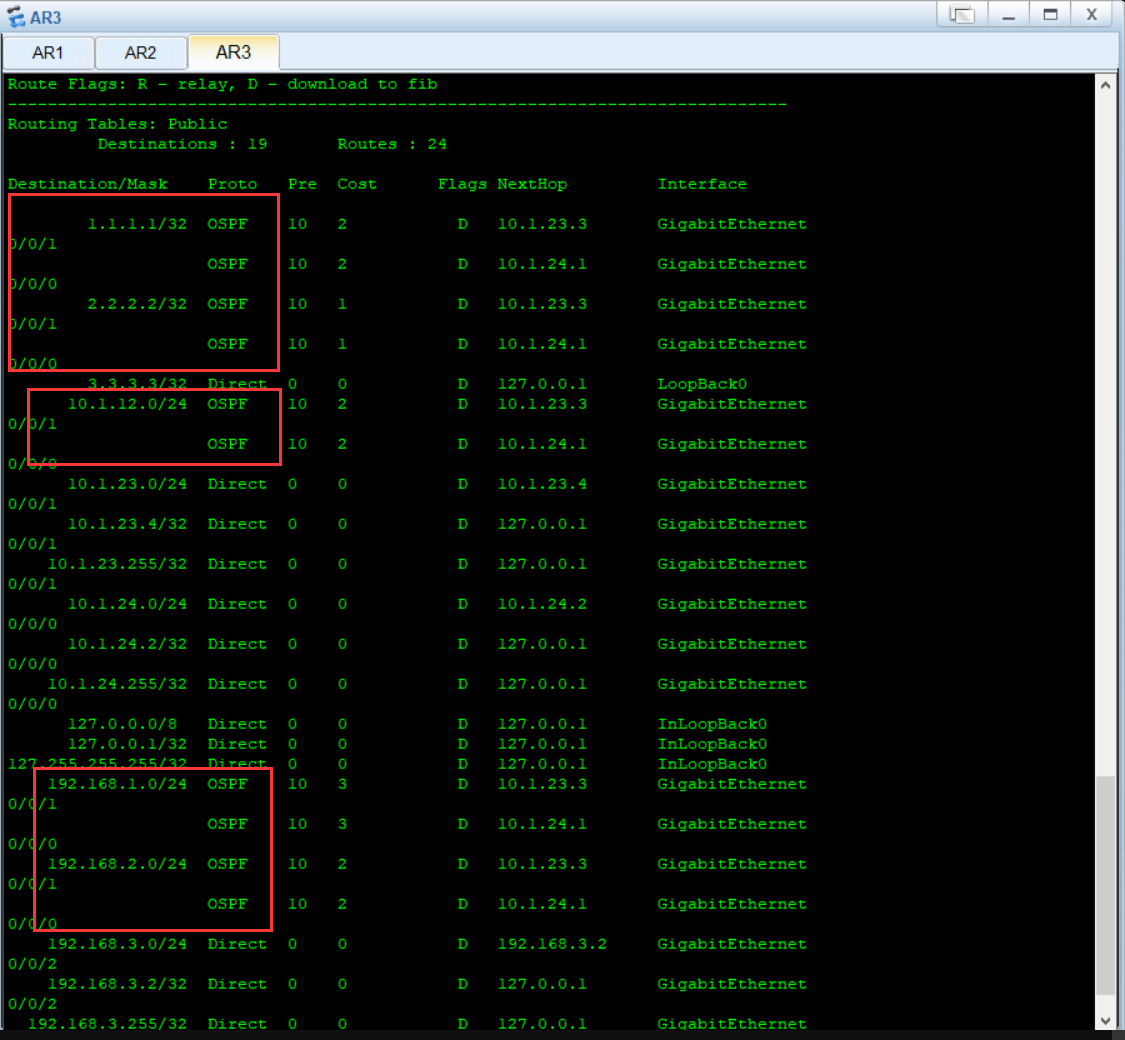

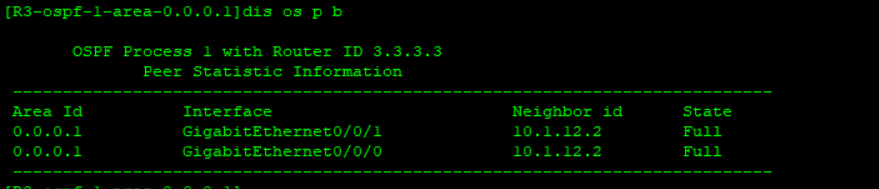

      • R3路由表与OSPF邻居表

    • 网络连通性测试

    • PC1 ping PC2 PC3

    • R1 ping R2 R3

    全网连通完成

个人总结

OSPF介绍

  • OSPF(Open Shortest Path First开放式最短路径优先)简单说就是两个相邻的路由器通过发报文的形式成为邻居关系，邻居再相互发送链路状态信息形成邻接关系，之后各自根据最短路径算法算出路由，放在OSPF路由表，OSPF路由与其他路由比较后优的加入全局路由表。
  • 整个过程使用了五种报文、三个阶段、四张表。
  • 五种报文
    • Hello报文：建立并维护邻居关系。
    • DBD报文：发送链路状态头部信息。
    • LSR报文：把从DBD中找出需要的链路状态头部信息传给邻居，请求完整信息。
    • LSU报文：将LSR请求的头部信息对应的完整信息发给邻居。
    • LSACK:收到LSU报文后确认该报文。
  • 三个阶段
    • 邻居发现：通过发送Hello报文形成邻居关系。
    • 路由通告：邻居间发送链路状态信息形成邻接关系。
    • 路由计算：根据最短路径算法算出路由表。
  • 四张表
    • 邻居表：主要记录形成邻居关系路由器。
    • 链路状态数据库：记录链路状态信息。
    • OSPF路由表：通过链路状态数据库得出。
    • 全局路由表：OSPF路由与其他比较得出。

OSPF命令总结

ospf router-id 配置路由器标识号

area + 区域号 选定区域

network + 端口ip + 0.0.0.0(通配符掩码) 发布端口信息

dis os p b /display ospf peer brief查看ospf邻居表

display ip routing-table 查看路由表

display this 查看手动配置的静态路由

实验体会

理解了静态路由和ospf动态路由的配置规则以及路由表的查看与使用，对网络的搭建有了更深刻的理解。解决了之前对路由配置的疑惑以及一些错误的认知。动态路由相比静态路由搭建更方便也更加明了，其中ospf路由协议的"发布"+"通告"的逻辑方式用简单的手段解决了复杂的问题。
