特殊数码管使用方式

常用数码管

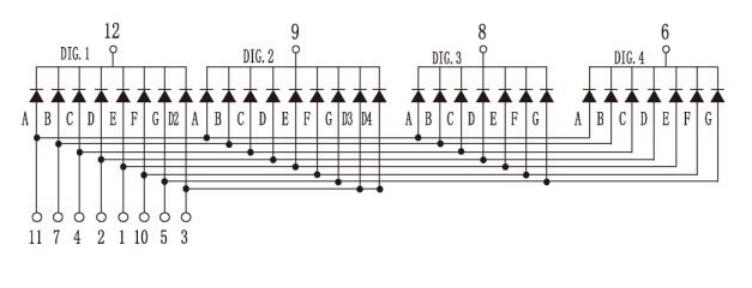

在嵌入式系统实际应用中，我们会接触到很多的元器件，初学时期，只会以市面最常见的12脚4位数码管进行学习，因为这能使大家以最快的速度了解到数码管点亮逻辑，例如12、9、8、6这几个引脚通常作为位选引脚，修改指定引脚的电平，代表想要点亮或熄灭硬件上的第几位，而剩余引脚分别对应了数码管中的每一个笔画。而对于下图中的数码管，想要点亮某一个位上的某一个段，就必须先使位选引脚的电平为低电平，对应段的引脚为高电平，同时，为了防止其他位上的段被点亮，应该使剩余3个引脚电平拉高，这样，你就可以控制最基本的4位数码管了。

代码示例

/***********七段数码管定义***********/
#define SegA 0x01 // 段A
#define SegB 0x02 // 段B
#define SegC 0x04 // 段C
#define SegD 0x08 // 段D
#define SegE 0x10 // 段E
#define SegF 0x20 // 段F
#define SegG 0x40 // 段G
#define SegH 0x80 // 段H

/***********七段数码管数字及字母显示定义***********/
#define Num0 SegA + SegB + SegC + SegD + SegE + SegF // 数字0
#define Num1 SegB + SegC                             // 数字1
#define Num2 SegA + SegB + SegD + SegE + SegG        // 数字2
#define Num3 SegA + SegB + SegC + SegD + SegG        // 数字3
#define Num4 SegB + SegC + SegF + SegG               // 数字4
#define Num5 SegA + SegC + SegD + SegF + SegG        // 数字5
#define Num6 SegA + SegC + SegD + SegE + SegF + SegG // 数字6
#define Num7 SegA + SegB + SegC                      // 数字7
#define Num8 SegA + SegB + SegC + SegD + SegE + SegF + SegG // 数字8
#define Num9 SegA + SegB + SegC + SegD + SegF + SegG        // 数字9
#define NumA SegA + SegB + SegC + SegE + SegF + SegG        // 字母A
#define NumB SegC + SegD + SegE + SegF + SegG               // 字母B
#define NumC SegA + SegD + SegE + SegF                      // 字母C
#define NumD SegB + SegC + SegD + SegE + SegG               // 字母D
#define NumE SegA + SegD + SegE + SegF + SegG               // 字母E
#define NumF SegA + SegE + SegF + SegG                      // 字母F
#define NumO SegA + SegB + SegF + SegG                      // 字母o

///*num1 位选
///*num2 段选
void DisplayDigi(char num1,char num2)
{
	switch(num1)
	{
		case 0:
		{
			P_Digi1 = 0;break;
		}
		case 1:
		{
			P_Digi2 = 0;break;
		}
		case 2:
		{
			P_Digi3 = 0;break;
		}
		case 3:
		{
			P_Digi4 = 0;break;
		}
	}
	p_DigiA=(num2 >> 0) & 1;
	p_DigiB=(num2 >> 1) & 1;
	p_DigiC=(num2 >> 2) & 1;
	p_DigiD=(num2 >> 3) & 1;
	p_DigiE=(num2 >> 4) & 1;
	p_DigiF=(num2 >> 5) & 1;
	p_DigiG=(num2 >> 6) & 1;
	p_DigiH=(num2 >> 7) & 1;
}

8脚4位数码管

这是一种在学习过程中比较少见的4位数码管，而在嵌入式开发实际应用中，这种数码管以节省引脚资源的优点，被众多硬件开发工程师选用，而这种即非共阴极也非共阳极的4位数码管，控制逻辑就比较麻烦。
首先，你必须对芯片引脚的输入输出IO口进行配置，当Com设置为输出时，其余不想选中的IO口设置为输入（高阻态），代表选中了某一位数码管，再对拉高或者拉低该引脚的电平。

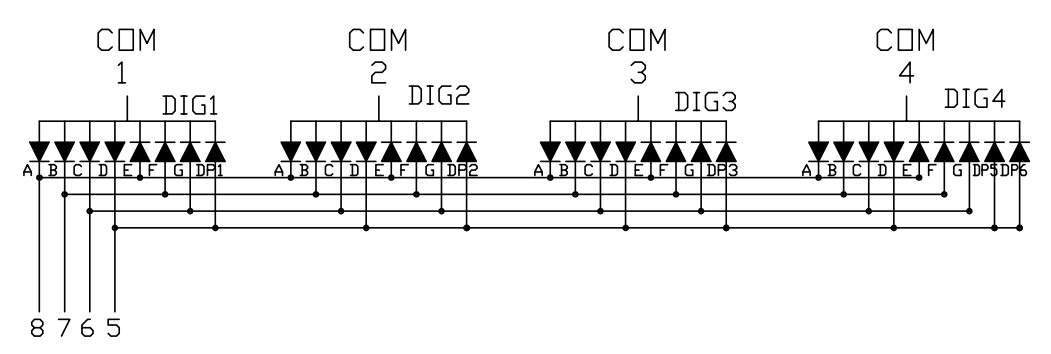

其次，想要点亮指定段，除了以上步骤还需要将段选引脚设置为输出，当段选引脚与位选引脚的电平一致时，指定段关闭，不一致时，指定段点亮。譬如：COM1 = COM1PINOUT; pinA = pinAOUT; COM1UP;pinADOWN;表示第一位数码管的A段点亮。COM1 = COM1PINOUT; pinA = pinAOUT; COM1DOWN;pinADOWN;表示第一位数码管的A段熄灭。而想点亮四位数码管，逻辑与普通12脚数码管类似，采用人眼视觉残留效应，以极快速度分别点亮指定段来给人一种同时点亮的效果。注意：下面原理图中COM4有8个段选，其中DP6表示数码管的冒号。

代码示例

//IO口初始化函数，应当在每一个段点亮后调用一次，防止下一段点亮时，上一段仍保持，产生误亮。
void DisInit()
{
	P_SegA_IN;
	P_SegB_IN;
	P_SegC_IN;
	P_SegD_IN;
	P_SegE_IN;
	P_SegF_IN;
	P_SegG_IN;
	P_SegH_IN;
	P_Digi4_IN;
	P_Digi3_IN;
	P_Digi2_IN;
	P_Digi1_IN;
}


void DisplayDigi()
{
	static unsigned char seg = 0;  // 当前扫描段索引(A=0, B=1...H=7)
    static unsigned char dig = 0;  // 当前扫描数码管(0-3对应DisBuf[0]-[3])
    // 消隐所有数码管
    P_Digi1 = P_Digi2 = P_Digi3 = P_Digi4 = 0;

    switch(seg)
	{
        // 处理A-D段（低电平有效）
        case 0: case 1: case 2: case 3:
		{
            if(DisBuf[dig] & (1 << seg))
			{
				// 检查该段是否需要点亮
                // 设置位选
                switch(dig)
				{
                    case 0: P_Digi1 = 1; P_Digi1_OUT; break;
                    case 1: P_Digi2 = 1; P_Digi2_OUT; break;
                    case 2: P_Digi3 = 1; P_Digi3_OUT; break;
                    case 3: P_Digi4 = 1; P_Digi4_OUT; break;
                }
                // 设置段选（低电平）
                switch(seg)
				{
                    case 0: p_DigiA = 0; P_SegA_OUT; break;
                    case 1: p_DigiB = 0; P_SegB_OUT; break;
                    case 2: p_DigiC = 0; P_SegC_OUT; break;
                    case 3: p_DigiD = 0; P_SegD_OUT; break;
                }
            }
            break;
        }
        // 处理E-G段（高电平有效）
        case 4: case 5: case 6: case 7:
		{
            if(DisBuf[dig] & (1 << seg))
			{
                // 设置位选
                switch(dig)
				{
                    case 0: P_Digi1 = 0; P_Digi1_OUT; break;
                    case 1: P_Digi2 = 0; P_Digi2_OUT; break;
                    case 2: P_Digi3 = 0; P_Digi3_OUT; break;
                    case 3: P_Digi4 = 0; P_Digi4_OUT; break;
                }
                // 设置段选（高电平）
                switch(seg)
				{
                    case 4: p_DigiE = 1; P_SegE_OUT; break;
                    case 5: p_DigiF = 1; P_SegF_OUT; break;
                    case 6: p_DigiG = 1; P_SegG_OUT; break;
					case 7: p_DigiH = 1; P_SegH_OUT; break;
                }
            }
            break;
        }
	}
		// 更新扫描索引
		seg = (seg < 8) ? (unsigned char)(seg + 1) : 0u;
		if(seg == 0)
		{
		    dig = (dig < 3) ? (unsigned char)(dig + 1) : 0u;
		}
}

更新2025-02-27

4位8针数码管显示
以下显示方法可以一次点亮1位数码管的4个段，相比上一版本，效率提升更多，上一版本每次显示1个段，全部显示完需要刷新至少29次，下面的方法仅需刷新8次即可。

void Dealdisbuf()
{
	switch(seg)
	{
	case 0:
		{
			switch(dig)
			{
				case 0:
					p_Digi1OUT;
					p_Digi1 = 1;break;
				case 1:
					p_Digi2OUT;
					p_Digi2 = 1;break;
				case 2:
					p_Digi3OUT;
					p_Digi3 = 1;break;
				case 3:
					p_Digi4OUT;
					p_Digi4 = 1;break;
			}
			if(DisBuf[dig]&(1<<0))
			{
				p_DigiAOUT;
				p_DigiA = 0;
			}
			if(DisBuf[dig]&(1<<1))
			{
				p_DigiBOUT;
				p_DigiB = 0;
			}
			if(DisBuf[dig]&(1<<2))
			{
				p_DigiCOUT;
				p_DigiC = 0;
			}
			if(DisBuf[dig]&(1<<3))
			{
				p_DigiDOUT;
				p_DigiD = 0;
			}
			break;
		}
	case 1:
		{
			switch(dig)
			{
				case 0:
					p_Digi1OUT;
					p_Digi1 = 0;break;
				case 1:
					p_Digi2OUT;
					p_Digi2 = 0;break;
				case 2:
					p_Digi3OUT;
					p_Digi3 = 0;break;
				case 3:
					p_Digi4OUT;
					p_Digi4 = 0;break;
			}
			if(DisBuf[dig]&(1<<4))
			{
				p_DigiEOUT;
				p_DigiE = 1;
			}
			if(DisBuf[dig]&(1<<5))
			{
				p_DigiFOUT;
				p_DigiF = 1;
			}
			if(DisBuf[dig]&(1<<6))
			{
				p_DigiGOUT;
				p_DigiG = 1;
			}
			if(DisBuf[dig]&(1<<7))
			{
				p_DigiHOUT;
				p_DigiH = 1;
			}
			break;
		}
	}
	seg = seg==0?1u:0u;
	if(dig>3)
	dig = 0;
	else
	{
		if(~seg)
		dig++;
	}
}

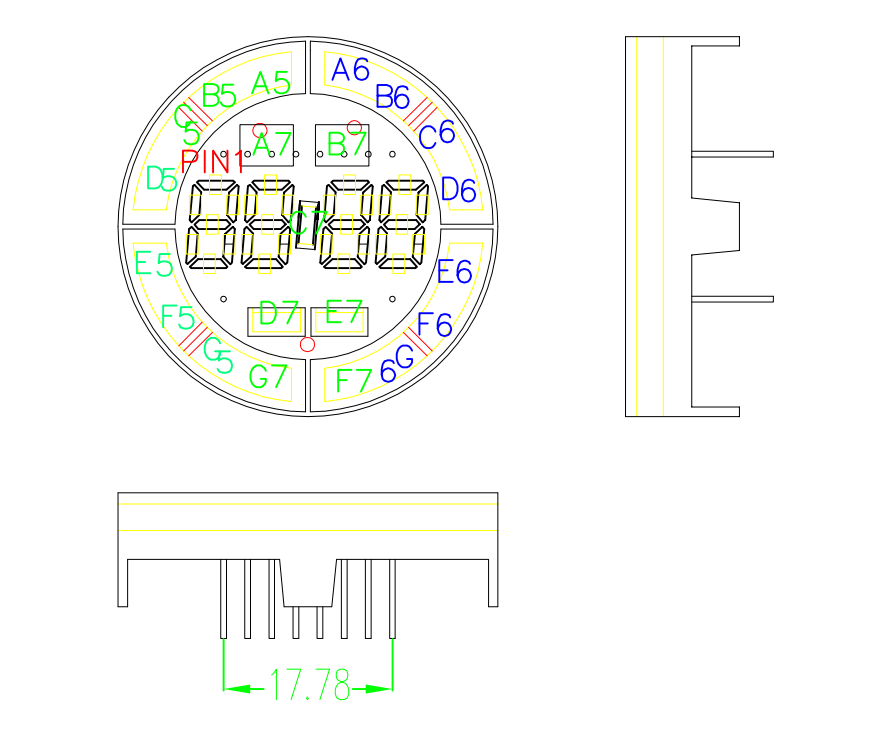

以下数码管控制方式后续补充
