PE文件结构（三） 输入表
PE文件结构（三）
參考
书：《加密与解密》
视频：小甲鱼 解密系列 视频
输入表
输入函数，表示被程序调用可是它的代码不在程序代码中的，而在dll中的函数。对于这些函数。磁盘上的可执行文件仅仅是保留相关的函数信息，如函数名，dll文件名称等。
在程序执行前。程序是没有保存这些函数在内存中的地址。当程序执行起来时。windows载入器会把相关的dll装入内存。而且将输入函数的指令与函数真在内存中正的地址联系起来。输入表（导入表）就是用来保存这些函数的信息的。
在 IMAGE_OPTIONAL_HEADER 中的 DataDirectory[16] 数组保存了 输入表的RVA跟大小。
通过RVA能够在OD中载入程序通过 ImageBase+RVA 找到 输入表，或者通过RVA计算出文件偏移地址，查看磁盘中的可运行文件，通过文件偏移地址找到输入表。
输入表是以一个IMAGE_IMPORT_DESCRIPTOR（IID）数组 開始的。每个被PE文件隐式的链接进来的dll都有一个IID。IID数组的最后一个单元用NULL表示。
IMAGE_IMPORT_DESCRIPTOR 结构：
typedef struct _IMAGE_IMPORT_DESCRIPTOR {
_ANONYMOUS_UNION union { //00h
DWORD Characteristics;
DWORD OriginalFirstThunk;
} DUMMYUNIONNAME;
DWORD TimeDateStamp; //04h
DWORD ForwarderChain; //08h
DWORD Name; //0Ch
DWORD FirstThunk; //10h
} IMAGE_IMPORT_DESCRIPTOR,*PIMAGE_IMPORT_DESCRIPTOR;
当中Name是dll名字的指针。OriginalFirstThunk指向一个IMAGE_THUNK_DATA数组叫做输入名称表Import Name Table（INT），用来保存函数，FirstThunk也指向IMAGE_THUNK_DATA数组叫做输入地址表Import Address Table（IAT）。
IMAGE_THUNK_DATA 结构：
typedef struct _IMAGE_THUNK_DATA32 {
union {
DWORD ForwarderString;
DWORD Function;
DWORD Ordinal;
DWORD AddressOfData;
} u1;
} IMAGE_THUNK_DATA32,*PIMAGE_THUNK_DATA32; 当IMAGE_THUNK_DATA 的值最高位为1时，表示函数是以序号方式输入。这时低31为被当作函数序号。当最高位是0时，表示函数是以字符串类型的函数名方式输入的，这时。IMAGE_THUNK_DATA 的值为指向 IMAGE_IMPORT_BY_NAME 的结构的RVA。
typedef struct _IMAGE_IMPORT_BY_NAME {
WORD Hint;
BYTE Name[1];
} IMAGE_IMPORT_BY_NAME,*PIMAGE_IMPORT_BY_NAME;Hint 表示这个函数在其所驻留dll的输出表的序号。不是必须的。
Name 表示 函数名，是一个ASCII字符串以0结尾，大小不固定。
INT保存的是这个程序导入这个dll中函数信息，它是固定的不会被改动。可是IAT会在程序载入时被重写，当程序载入时，它会被PE载入器重写成 这些函数的在内存中的真正地址。
即把它原来指向的IMAGE_IMPORT_BY_NAME 改成 函数真正的地址。
那为什么要两个 IMAGE_THUNK_DATA 数组？
当程序载入时，IAT 会被PE载入器重写。PE载入器先搜索INT，PE载入器迭代搜索INT数组中的每一个指针。找出 INT所指向的IMAGE_IMPORT_BY_NAME结构中的函数在内存中的真正的地址。并把它替代原来IAT中的值。
当完毕后，INT就没实用了，程序仅仅须要IAT就能够正常执行了。

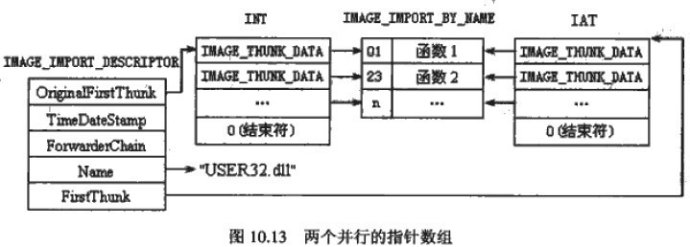

看以下图，这个是可运行程序在磁盘中的时候：

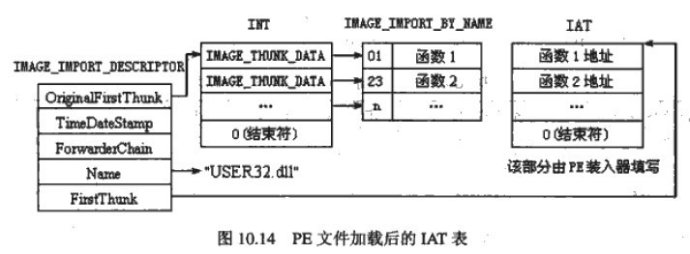

这个是当程序被载入的是后：
实例分析：

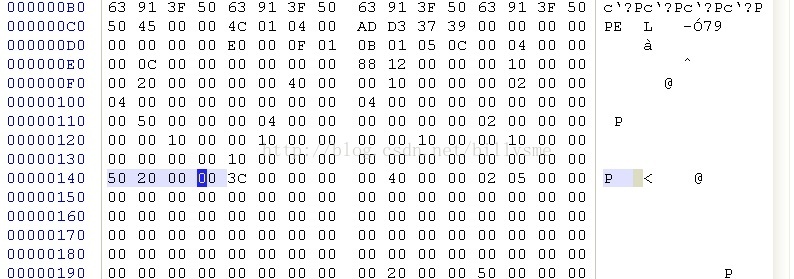

先找到输入表RVA，通过IMAGE_OPTIONAL_HEADER 中的最后一个项 IMAGE_DATA_DIRECTORY 能够知道 输入表相对与PE文件头的偏移量为80h能够找到输入表达RVA。
但这个是RVA不是文件偏移地址。
通过转换能够知道。输入表的文件偏移地址为850h。

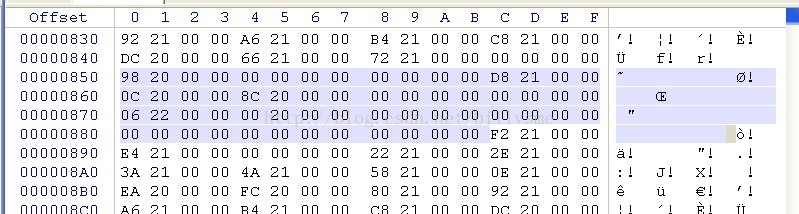

图片2 IID数组
查看OriginalFirstThunk跟FirstThunk 。能够发现这里INT跟IAT的内容是一样的。先看看第一个函数的信息，由于第一位为1，所以这里00002122h 表示 IMAGE_IMPORT_BY_NAME 的RVA，转化为文件偏移值为922h

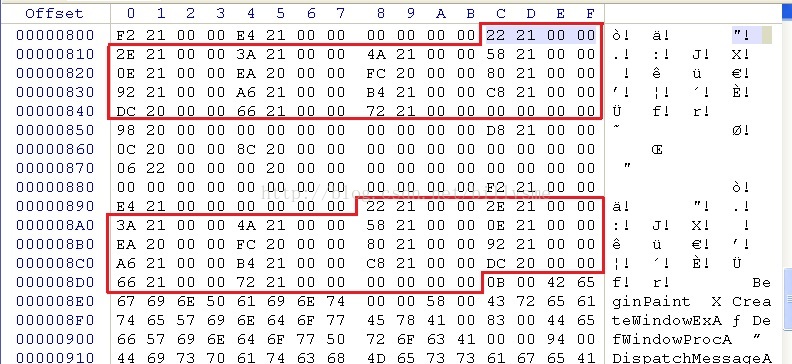

图片3 INT跟IAT
查看922h 能够看函数名。
图片4：
我们能够从上面看到程序在磁盘中时 INT 与IAT内容一样，都是指向 IMAGE_IMPORT_BY_NAME 。
用OD载入程序，查看INT与IAT的内容

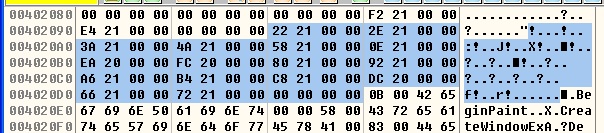

图片5 INT

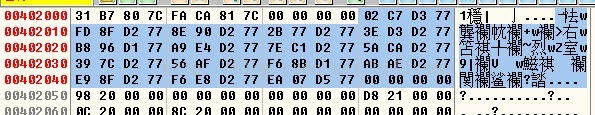

图片6 IAT
能够发现INT没有发生变化。IAT变成了比如77D3C702h，IAT中的RVA被改成了函数的真正的地址。

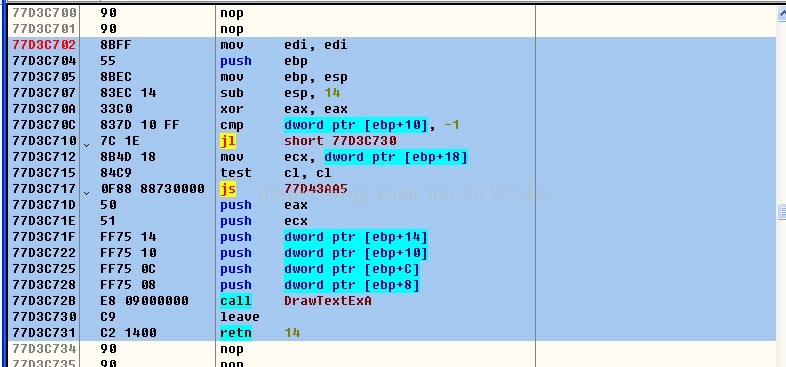

查看77D3C702h，就能够看到这个函数
