ceilometer主要概念
sample：採样数据是每一个採集时间点上meter相应的值；
statistics：通常是统计学上某个周期内，meter相应的值(平均值之类)。
resource：是被监控的资源对象。这个能够是一台虚拟机，一台物理机或者一块云硬盘；
alarm：是ceilometer的报警系统，能够通过阈值或者组合条件报警。并设置报警时触发的action。alarm的实现模型有两种。即单例报警系统和分布式报警系统。
meter：被跟踪资源的測量值。
一个实例有非常多的计量值，比方实例执行时长、CPU使用时间、请求磁盘的数量等。
在Ceilometer中有三种计量值：
Cumulative: 累计的，随着时间增长(如磁盘读写)。
Gauge: 计量单位。离散的项目(如浮动IP，镜像上传)和波动的值(如对象存储数值)。
Delta: 增量，随着时间的改变而添加的值(如带宽变化)；
central agent：执行在OpenStack架构中中央管理节点上用来測量和发送监控结果到收集器的服务。
compute agent：执行再OpenStack架构中计算节点上的服务。用来測量和发送监控结果到搜集器中；
API server：Ceilometer的HTTP REST API服务；
collector：执行在OpenStack架构中的服务。用来监控来自其它OpenStack组件和监控代理发送来的通知，而且将其存入数据库中。
ceilometer中的服务组件
须要说明这里是针对icehouse版对ceilometer模块进行源代码解析。依据配置文件setup.cfg以及/ceilometer/cli.py能够知道，执行在ceilometer中的服务组件有例如以下所看到的：
ceilometer-api： ceilometer.cli:api
ceilometer-agent-central： ceilometer.cli:agent_central
ceilometer-agent-compute： ceilometer.cli:agent_compute
ceilometer-agent-notification： ceilometer.cli:agent_notification
ceilometer-send-sample： ceilometer.cli:send_sample
ceilometer-dbsync： ceilometer.cli:storage_dbsync
ceilometer-expirer： ceilometer.cli:storage_expirer
ceilometer-collector： ceilometer.cli:collector_service
ceilometer-alarm-evaluator： ceilometer.cli:alarm_evaluator
ceilometer-alarm-notifier： ceilometer.cli:alarm_notifier
ceilometer监控数据採集机制

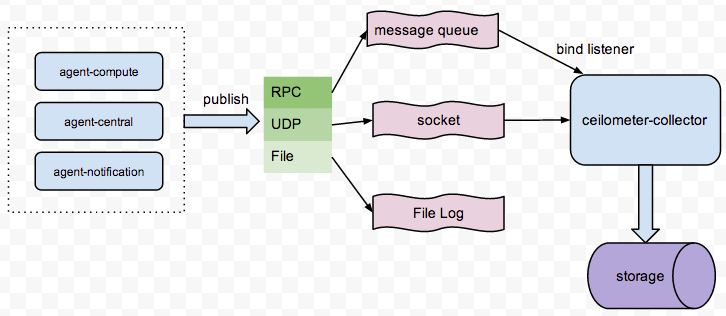

这里借助网上获取的一副图片来说明ceilometer监控数据的採集机制（对其作者表示感谢）：
由上图能够看到。实现监控数据採集的服务组件有三个。各自是ceilometer-agent-central、ceilometer-agent-compute和ceilometer-agent-notification。依照我的理解，监控数据的採集主要分为两种情况实现，一种是服务组件通过相关模块的client或者计算节点的Hypervisor实现主动获取相关模块的相关监控数据，一种则是通过收集各个模块推送到oslo-messaging的通知（notification）信息。从中获取实用的监控数据，实现被动地採集相关监控数据。
当中ceilometer-agent-compute的服务组件主要用来收集计算节点上的虚拟机实例的监控数据，在每个计算节点上都要执行这个服务组件，该agent通过Stevedore管理了一组pollster插件，分别用来获取计算节点上虚拟机的CPU,Disk IO,Network IO,Instance这些信息，这些信息大部分是通过调用Hypervisor的API来获取的。须要定期Poll轮询收集信息。
ceilometer-agent-central服务组件则执行在控制节点上，它主要通过调用相关模块的REST API。通过訪问相关模块的client，从而实现主动收集相关模块（Image,Volume,Objects,Network）的监控数据，须要定期Poll轮询收集信息。
而ceilometer-agent-notification服务组件则实现訪问oslo-messaging，openstack中各个模块都会推送通知（notification）信息到oslo-messaging消息框架，ceilometer-agent-notification通过訪问这个消息队列服务框架。获取相关通知信息，并进一步转化为採样数据的格式。从消息队列服务框架获取通知信息，并进一步获取採样数据信息，能够理解为被动获取监控数据操作，须要一直监听oslo-messaging消息队列。
由示意图能够看出，当监控获取完毕之后，则会运行信息公布操作。有三种实现方案可供选择，即RPC/UDP/FILE。当中。RPC将会公布相关消息到消息队列，兴许的collector组件服务将会监听对应的消息队列来获取这些数据信息；UDP将会建立socket建立一个信息通道，实现发送相关消息数据。而兴许的collector组件服务将会通过这个信息通道接收相关的消息数据；FILE将会直接保存相关消息数据到指定的日志文件里。
由示意图能够看出，当信息公布操作完毕之后。collector组件服务将会分别获取相关的消息数据，并实现保存获取的消息数据到数据存储系统中。而数据存储系统方案眼下也支持几种实现，即log/mongodb/mysql/postgresql/sqlite/hbase/db2等。
其它服务组件的介绍
ceilometer-alarm-notifier 载入并启动AlarmNotifierService服务，实现报警器被触发的相关通知服务。
ceilometer-alarm-evaluator 实现载入并启动报警服务，ceilometer中实现的系统报警服务有两种，即单例报警系统SingletonAlarmService和分布式报警系统PartitionedAlarmService。而ceilometer默认应用的是SingletonAlarmService。对于报警系统相关的内容，我将会在另外一篇博客中进行具体的分析；
/ceilometer/alarm 报警系统的实现；
/ceilometer/api 提供REST API服务；
/ceilometer/central ceilometer-agent-central的详细实现
/ceilometer/compute ceilometer-agent-compute的详细实现
/ceilometer/dispatcher 用于实现保存数据到数据存储系统；
/ceilometer/energy 通过kwapi架构。获取物理机能耗相关信息数据。
/ceilometer/event Ceilometer Events
/ceilometer/hardware 获取物理机硬件的相关监控数据信息；
/ceilometer/image 实现通过client訪问glance模块。获取相关的监控数据信息；
/ceilometer/network 实现通过client訪问Neutron模块。获取相关的监控数据信息；
/ceilometer/objectstore 实现通过client訪问swift模块，获取相关的监控数据信息；
/ceilometer/openstack 通用应用代码工具。
/ceilometer/orchestration 通过Heat的通知信息获取相关监控项的採样数据信息；
/ceilometer/publisher 收集到的监控数据的公布实现；
/ceilometer/storage 存储监控数据到数据存储系统的实现；
/ceilometer/transformer 数据转换
/ceilometer/volume 实现通过client訪问cinder模块，获取相关的监控数据信息；
/ceilometer/agent.py Ceilometer通过Agent模块去polling虚拟机或者OpenStack中须要的信息;
/ceilometer/cli.py 实现若干服务组件的启动。
/ceilometer/collector.py 实现公布的监控数据的收集。
/ceilometer/middleware.py HTTP相关插件实现；
/ceilometer/notification.py 通过oslo-messaging框架。监听compute/image/network/heat/cinder等服务的队列，来获取相关的通知信息。
/ceilometer/notifier.py 依据不同的插件实现Instance/Image/Network/Volume/HTTPRequest中的详细方法process_notification，用来从通知中获取监控项的採样数据信息；
/ceilometer/nova_client.py nova客户端；
/ceilometer/pipeline.py pipeline实现；
/ceilometer/plugin.py 插件实现基类；
/ceilometer/sample.py 依据已知的採样数据形成Sample格式。
/ceilometer/service.py 服务实现相关；
/ceilometer/utils.py 若干通用工具；
