总线的基本概念

1.什么是总线

总线是连接各个部件的信息传输线，是各个部件共享的传输介质。

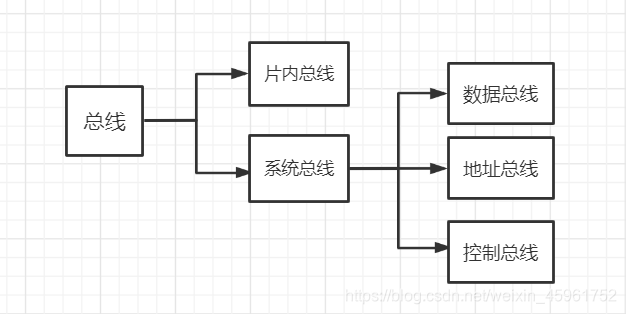

2.总线的分类

![总线的分类]( https://img-blog.csdnimg.cn/871c1676c50a42a2a38cd31e56a88abe.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NTk2MTc1Mg==,size_16,color_FFFFFF,t_70)

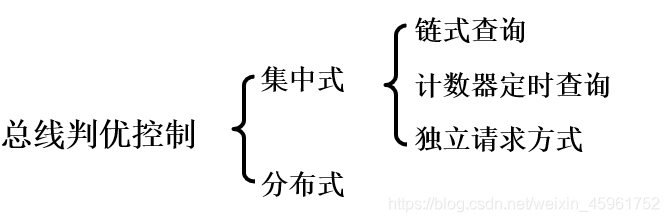

3.总线的判优控制

![在这里插入图片描述]( https://img-blog.csdnimg.cn/420c691f2f78451299af2a6606464605.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NTk2MTc1Mg==,size_16,color_FFFFFF,t_70)

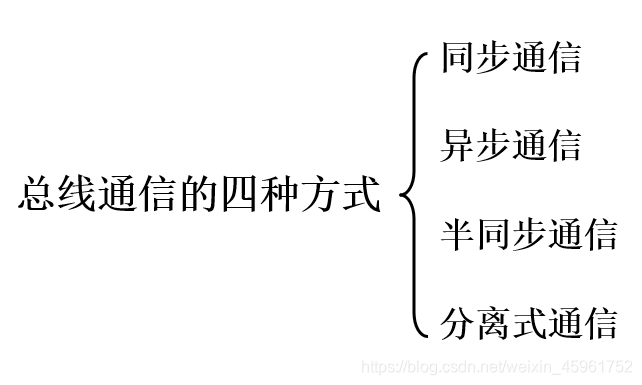

4.总线通信的方式

![在这里插入图片描述]( https://img-blog.csdnimg.cn/1b6d2083d2fc4c96934932ddf7966b81.png?x-oss-process=image/watermark ,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl80NTk2MTc1Mg==,size_16,color_FFFFFF,t_70)

5.总线宽度

总线的宽度：指总线在单位时间内可以传输的数据总数（即平常说的32位，64位）
总线宽度=总线位宽=数据线的根数

6.总线带宽

总线带宽：指总线在单位时间内可以传输的数据总数（等于总线的宽度与工作频率的乘积）
通常单位：MB/s(MBps)
总线的传输速率=总线的带宽=（总线位宽/8位）*（总线工作频率/总线周期时钟数）

6.1总线带宽计算例题

设总线的时钟频率为8MHz，一个总线周期等于一个时钟周期。如果一个总线周期中并行传送16位数据，试问总线的带宽是多少？
解答 ：

根据总线时钟频率为8MHz，

得 1 个时钟周期为1/8MHz=0.125μs

总线传输周期为0.125μs×1=0.125μs

故总线的带宽为 16/(0.125μs)=128MBps
