BUG分享|SPI接口屏幕无法点亮(SPI无法判断发送完成)

引言

在驱动ST7735、ST7789之类的屏幕时，明明SPI能够发送数据，可是就是点不亮，下面分享一个遇到的这种问题。
问题起因是想以最快速度驱动屏幕，由于这块屏幕只需要SPI-MOSI，所以SPI配置直接配置单线发送模式。
单片机：STM32F411CEU6
库函数：标准库
补充：SPI使用SPI1 单线发送模式

现象

SPI可以正常发送数据，屏幕却始终不亮。
屏幕PWR（背光）始终开启，屏幕CS（spi片选）始终使能。
检查屏幕的RST（复位），波形正常。
上逻辑分析仪。
由于我的逻辑分析仪最大采样为100Mhz，这里将SPI进行256分频，频率：（50/256）Mhz

图中通道2为屏幕的DC引脚，DC拉低代表数据为命令，DC拉高表示数据为参数。这段应用等效代码如下：

void vST7789V3_WR_CMD(u8 cmd){
	/* 拉低DC脚 */
	LCD_DC_ON();

	/* SPI1发送数据 */
	SPI_I2S_SendData(SPI1, Byte);
	/* 等待发送区空 */
while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET);

	/* 拉高DC脚 */
	LCD_DC_OFF();
}

分析

波形不是我们想要的，SPI还没发送完1字节，DC引脚就拉高了，显然循环等待的东西并不能判断SPI是否完成。

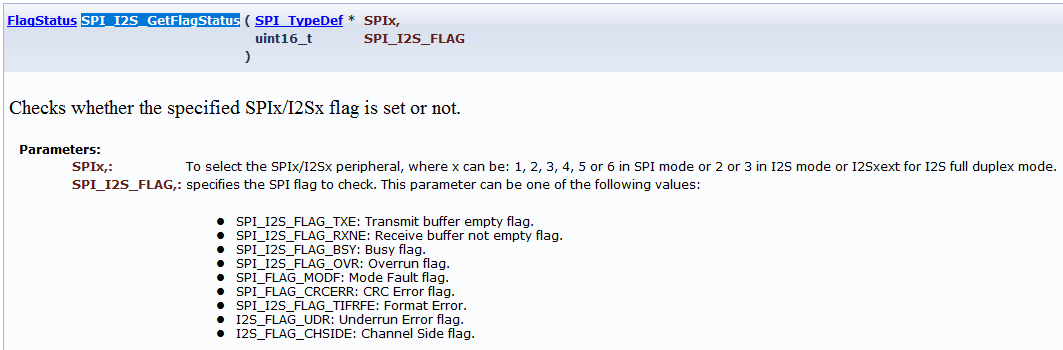

查询标准库电子书

其中关于标志的解读，SPI_I2S_FLAG_TXE标志是发送区空标志，SPI_I2S_FLAG_RXNE标志是接收区不空标志。
那问题找到了，代码中仅仅判断了发送区为空就把DC拉高了，而此时SPI并没有发送完。即，SPI_I2S_FLAG_TXE标志不能判断SPI发送完成。
如何判断SPI发送完成呢？列出的标志里没有这一项。参考标准库中的例程，写法如下：
文件：spi_flash.c

/**
  * @brief  Sends a Half Word through the SPI interface and return the Half Word
  *         received from the SPI bus.
  * @param  HalfWord: Half Word to send.
  * @retval The value of the received Half Word.
  */
uint16_t sFLASH_SendHalfWord(uint16_t HalfWord)
{
  /*!< Loop while DR register in not empty */
  while (SPI_I2S_GetFlagStatus(sFLASH_SPI, SPI_I2S_FLAG_TXE) == RESET);

  /*!< Send Half Word through the sFLASH peripheral */
  SPI_I2S_SendData(sFLASH_SPI, HalfWord);

  /*!< Wait to receive a Half Word */
  while (SPI_I2S_GetFlagStatus(sFLASH_SPI, SPI_I2S_FLAG_RXNE) == RESET);

   /*!< Return the Half Word read from the SPI bus */
  return SPI_I2S_ReceiveData(sFLASH_SPI);
}

这里是先等待发送区为空，然后发送数据，最后等待接收区为非空，接收区为空即表示发送也同时完成了，可以将该位作为发送完成标志位。
由于使用了接收标志，所以spi必须设置为全双工模式，在单线发送模式下，SPI_I2S_FLAG_RXNE标志一直不会置位，就无法判断发送完成。

解决方案

u8 SPI1_ReadWriteByte(u8 Byte){ //通过SPI2口发送1个数据，同时接收1个数据 如果失败返回0
	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET){}//等待发送区空
	SPI_I2S_SendData(SPI1, Byte); //通过外设 SPIx 发送一个byte 数据
	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET){} //等待接收完
	return SPI_I2S_ReceiveData(SPI1); //返回通过 SPIx 最近接收的数据
}

SPI配置全双工模式，如果不想使用MISO端口，在GPIO配置时，不配MISO即可，不能使用单线发送模式。
对于数据量小，使用频繁的SPI发送，使用这种直接发送的方式。对于数据量大，使用相对不频繁，速度要求较快的地方，使用DMA方式发送。
