【论文解读】深度学习论文精读[3]：SegNet

深度学习论文精读[3]：SegNet

在场景理解（Scene understanding）和自动驾驶（Autonomous driving）等应用领域，仅关注分割精度并不能满足应用需要，更应该关注模型推理速度和内存占用等性能。在编解码分割框架上，不同的方法在编码器上一般都是大同小异，但在上采样解码器上各有不同。来自剑桥的研究团队认为，在内存不受限和实时性要求不高的情况下，UNet将编码器中的特征图全部连接到解码器上的操作是合理的，但在场景理解这样的高性能应用实践任务上，这种操作不够高效。基于这种动机，该研究团队提出了SegNet，通过存储最大池化层的位置索引来用于解码器的快速上采样，并且能够补充编码器下采样导致的边界信息损失。提出SegNet的论文为SegNet: A Deep Convolutional Encoder-Decoder Architecture for Image Segmentation，是基于U形结构设计的、用于实时性语义分割任务的经典网络之一。

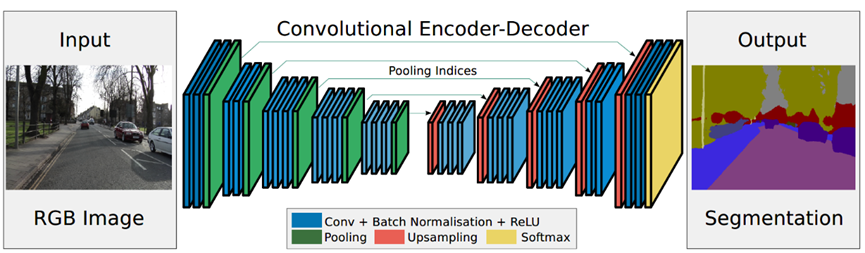

SegNet网络结构如下图所示，是一个编解码完全对称的结构。其编码器直接用了VGG16的结构，并将全连接层全部改为卷积层，实际训练时可使用VGG16的预训练权重进行初始化；编码器将13层卷积层分为5组卷积块，每组卷积块之间用最大池化层进行下采样。作为一个对称结构，SegNet解码器也有13层卷积层，同样分为5组卷积块，每组卷积块之间用双线性插值和最大池化位置索引进行上采样，这也是SegNet最大的特色。

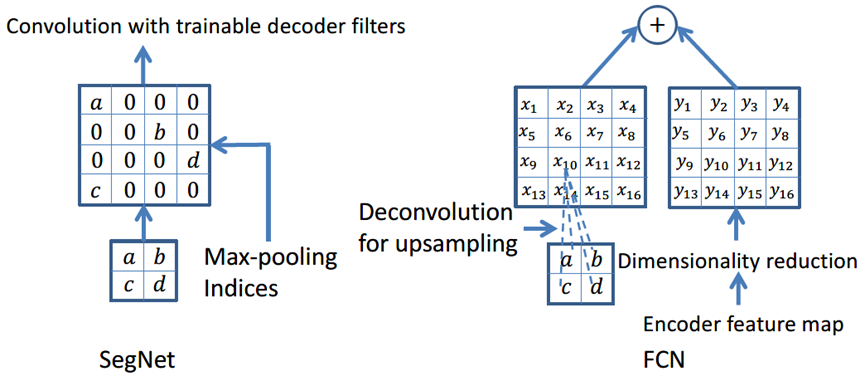

SegNet研究团队认为编码器下采样过程中图像信息损失较多，直接存储所有卷积块的特征图又非常占用内存，因而在SegNet中提出在每一次最大池化下采样前存储最大池化的位置索引（Max-pooling indices），即记住最大池化操作中，最大值在22池化窗口中的位置。每个22窗口仅需要2 bits内存存储量，这种池化位置索引可用于上采样解码时恢复图像信息。下图给出了SegNet与FCN之间的上采样方法对比。可以观察到，SegNet使用双线性插值并结合最大池化位置索引进行上采样，而FCN则是基于去卷积结合编码器卷积特征图进行上采样。

SegNet这种轻量化的上采样方式，不仅能够提升图像边界分割效果，在端到端的实时分割项目中速度也非常快，并且这种结构设计可以配置到任意的编解码网络中，是一种优秀的分割网络设计方式。下述代码给出了SegNet的一个简易的结构实现，因为SegNet解码器的特殊性，我们单独定义了一个解码器类，编码器部分直接使用VGG16的预训练权重层，然后在编解码器基础上搭建SegNet并定义前向计算流程。

copy
# 导入PyTorch相关模块
import torch
import torch.nn as nn
import torch.nn.init as init
import torch.nn.functional as F
from torchvision import models

# 定义SegNet解码器类
class SegNetDec(nn.Module):
    def __init__(self, in_channels, out_channels, num_layers):
        super().__init__()
        layers = [
            nn.Conv2d(in_channels, in_channels // 2, 3, padding=1),
            nn.BatchNorm2d(in_channels // 2),
            nn.ReLU(inplace=True),
        ]
        layers += [
            nn.Conv2d(in_channels // 2, in_channels // 2, 3, padding=1),
            nn.BatchNorm2d(in_channels // 2),
            nn.ReLU(inplace=True),
        ] * num_layers
        layers += [
            nn.Conv2d(in_channels // 2, out_channels, 3, padding=1),
            nn.BatchNorm2d(out_channels),
            nn.ReLU(inplace=True),
        ]
        self.decode = nn.Sequential(*layers)

    def forward(self, x):
        return self.decode(x)

### 定义SegNet类
class SegNet(nn.Module):
    def __init__(self, classes):
        super().__init__()
    # 编码器使用vgg16预训练权重
        vgg16 = models.vgg16(pretrained=True)
        features = vgg16.features
        self.enc1 = features[0: 4]
        self.enc2 = features[5: 9]
        self.enc3 = features[10: 16]
        self.enc4 = features[17: 23]
        self.enc5 = features[24: -1]
    # 编码器卷积层不参与训练
        for m in self.modules():
            if isinstance(m, nn.Conv2d):
                m.requires_grad = False

        self.dec5 = SegNetDec(512, 512, 1)
        self.dec4 = SegNetDec(512, 256, 1)
        self.dec3 = SegNetDec(256, 128, 1)
        self.dec2 = SegNetDec(128, 64, 0)

        self.final = nn.Sequential(*[
            nn.Conv2d(64, classes, 3, padding=1),
            nn.BatchNorm2d(classes),
            nn.ReLU(inplace=True)
        ])
  # 定义SegNet前向计算流程
    def forward(self, x):
        x1 = self.enc1(x)
        e1, m1 = F.max_pool2d(x1, kernel_size=2, stride=2,
 return_indices=True)
        x2 = self.enc2(e1)
        e2, m2 = F.max_pool2d(x2, kernel_size=2, stride=2,
 return_indices=True)
        x3 = self.enc3(e2)
        e3, m3 = F.max_pool2d(x3, kernel_size=2, stride=2,
 return_indices=True)
        x4 = self.enc4(e3)
        e4, m4 = F.max_pool2d(x4, kernel_size=2, stride=2,
 return_indices=True)
        x5 = self.enc5(e4)
        e5, m5 = F.max_pool2d(x5, kernel_size=2, stride=2,
 return_indices=True)

        def upsample(d):
            d5 = self.dec5(F.max_unpool2d(d, m5, kernel_size=2,
 stride=2, output_size=x5.size()))
            d4 = self.dec4(F.max_unpool2d(d5, m4, kernel_size=2,
 stride=2, output_size=x4.size()))
            d3 = self.dec3(F.max_unpool2d(d4, m3, kernel_size=2,
 stride=2, output_size=x3.size()))
            d2 = self.dec2(F.max_unpool2d(d3, m2, kernel_size=2,
 stride=2, output_size=x2.size()))
            d1 = F.max_unpool2d(d2, m1, kernel_size=2, stride=2,
 output_size=x1.size())
            return d1

        d = upsample(e5)
        return self.final(d)
