【CNN结构设计】无痛的涨点技巧：ACNet

【CNN结构设计】无痛的涨点技巧：ACNet

公众号：GiantPandaCV
链接：https://mp.weixin.qq.com/s/ZKjHBpxl4kl83xsGO__tmg
标题：【CNN结构设计】无痛的涨点技巧：ACNet
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

论文链接：https://arxiv.org/pdf/1908.03930.pdf

1. 前言

不知道你是否发现了，CNN的结构创新在这两年已经变得相对很少了，同时要做出有影响力并且Solid的工作也变得越来越难，最近CNN结构方面的创新主要包含两个方面：

  • 网络结构搜索，以Google Brain的EfficientNet为代表作。
  • 获取更好的特征表达，主要是将特征复用，特征细化做得更加极致，以HRNet，Res2Net等为代表作。

本文要介绍的是ICCV 2019的一个新CNN架构ACNet（全称为Asymmetric Convolution Net），但是可能很多同学没有实测或者对里面要表达的核心思想并没有捕捉，因此这篇文章的目的是讲清楚ACNet的原理并总结它的核心思想，另外借助作者开源的Pytorch代码端来加深理解。

2. 介绍

ACNet的切入点为获取更好的特征表达，但和其它方法最大的区别在于它没有带来额外的超参数，而且在推理阶段没有增加计算量，这是十分具有吸引力的。

在正式介绍ACNet之前，首先来明确一下关于卷积计算的一个等式，这个等式表达的意思就是【对于输入特征图，先进行K(1)和I卷积，K(2)和I卷积后再对结果进行相加，与先进行K(1)和K(2)的逐点相加后再和I进行卷积得到的结果是一致的】。这也是ACNet在推理阶段不增加任何计算量的理论基础。

I∗K(1)+I∗K(2)=I∗(K(1)⊕K(2))

3. ACNet原理

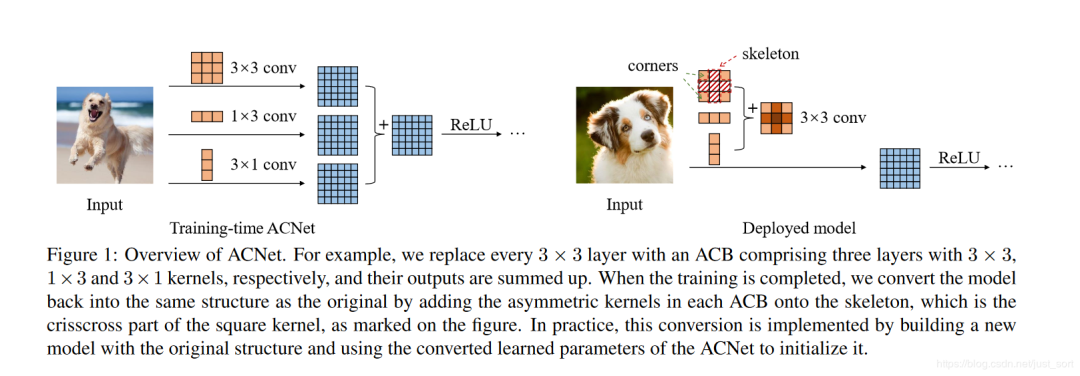

下面的Figure1展示了ACNet的思想：

宏观上来看「ACNet分为训练和推理阶段，训练阶段重点在于强化特征提取，实现效果提升。而测试阶段重点在于卷积核融合，不增加任何计算量」。

  • 「训练阶段」：因为卷积是大多数网络的基础组件，因此ACNet的实验都是针对3x3卷积进行的。训练阶段就是将现有网络中的每一个3x3卷积换成3x1卷积+1x3卷积+3x3卷积共三个卷积层，最终将这三个卷积层的计算结果进行融合获得卷积层的输出。因为这个过程中引入的1x3卷积和3x1卷积是非对称的，所以将其命名为Asymmetric Convolution。

  • 「推理阶段」：如上图右半部分所示，这部分主要是对三个卷积核进行融合。这部分在实现过程中就是使用融合后的卷积核参数来初始化现有的网络，因此在推理阶段，网络结构和原始网络是完全一样的了，只不过网络参数采用了特征提取能力更强的参数即融合后的卷积核参数，因此在推理阶段不会增加计算量。

总结一下就是ACNet在训练阶段强化了原始网络的特征提取能力，在推理阶段融合卷积核达到不增加计算量的目的。虽然训练时间增加了一些时间，但却换来了在推理阶段速度无痛的精度提升，怎么看都是一笔非常划算的交易。下面的Table3展示了在一些经典网络上应用ACNet的结果，对于AlexNet精度提升了比较多，而对ResNet和DenseNet精度则提升不到一个百分点，不过考虑到这个提升是白赚的也还是非常值得肯定的。

总结一下就是ACNet在训练阶段强化了原始网络的特征提取能力，在推理阶段融合卷积核达到不增加计算量的目的。虽然训练时间增加了一些时间，但却换来了在推理阶段速度无痛的精度提升，怎么看都是一笔非常划算的交易。下面的Table3展示了在一些经典网络上应用ACNet的结果，对于AlexNet精度提升了比较多，而对ResNet和DenseNet精度则提升不到一个百分点，不过考虑到这个提升是白赚的也还是非常值得肯定的。

4. 为什么ACNet能涨点？

为什么ACNet这个看起来十分简单的操作能为各种网络带来涨点？论文中提到，ACNet有一个特点是「它提升了模型对图像翻转和旋转的鲁棒性」，例如训练好后的1x3卷积和在图像翻转后仍然能提取正确的特征（如Figure4左图所示，2个红色矩形框就是图像翻转前后的特征提取操作，在输入图像的相同位置处提取出来的特征还是一样的）。那么假设训练阶段只用3x3卷积核，当图像上下翻转之后，如Figure4右图所示，提取出来的特征显然是不一样的。

因此，引入1x3这样的水平卷积核可以提升模型对图像上下翻转的鲁棒性，竖直方向的3x1卷积核同理。

5. Pytorch代码实现

我们来看一下作者的ACNet基础结构Pytorch实现，即将原始的3x3卷积变成3x3+1x3+3x1:

copy
 #去掉因为3x3卷积的padding多出来的行或者列
class CropLayer(nn.Module):

    #   E.g., (-1, 0) means this layer should crop the first and last rows of the feature map. And (0, -1) crops the first and last columns
    def __init__(self, crop_set):
        super(CropLayer, self).__init__()
        self.rows_to_crop = - crop_set[0]
        self.cols_to_crop = - crop_set[1]
        assert self.rows_to_crop >= 0
        assert self.cols_to_crop >= 0

    def forward(self, input):
        return input[:, :, self.rows_to_crop:-self.rows_to_crop, self.cols_to_crop:-self.cols_to_crop]

# 论文提出的3x3+1x3+3x1
class ACBlock(nn.Module):

    def __init__(self, in_channels, out_channels, kernel_size, stride=1, padding=0, dilation=1, groups=1, padding_mode='zeros', deploy=False):
        super(ACBlock, self).__init__()
        self.deploy = deploy
        if deploy:
            self.fused_conv = nn.Conv2d(in_channels=in_channels, out_channels=out_channels, kernel_size=(kernel_size,kernel_size), stride=stride,
                                      padding=padding, dilation=dilation, groups=groups, bias=True, padding_mode=padding_mode)
        else:
            self.square_conv = nn.Conv2d(in_channels=in_channels, out_channels=out_channels,
                                         kernel_size=(kernel_size, kernel_size), stride=stride,
                                         padding=padding, dilation=dilation, groups=groups, bias=False,
                                         padding_mode=padding_mode)
            self.square_bn = nn.BatchNorm2d(num_features=out_channels)

            center_offset_from_origin_border = padding - kernel_size // 2
            ver_pad_or_crop = (center_offset_from_origin_border + 1, center_offset_from_origin_border)
            hor_pad_or_crop = (center_offset_from_origin_border, center_offset_from_origin_border + 1)
            if center_offset_from_origin_border >= 0:
                self.ver_conv_crop_layer = nn.Identity()
                ver_conv_padding = ver_pad_or_crop
                self.hor_conv_crop_layer = nn.Identity()
                hor_conv_padding = hor_pad_or_crop
            else:
                self.ver_conv_crop_layer = CropLayer(crop_set=ver_pad_or_crop)
                ver_conv_padding = (0, 0)
                self.hor_conv_crop_layer = CropLayer(crop_set=hor_pad_or_crop)
                hor_conv_padding = (0, 0)
            self.ver_conv = nn.Conv2d(in_channels=in_channels, out_channels=out_channels, kernel_size=(3, 1),
                                      stride=stride,
                                      padding=ver_conv_padding, dilation=dilation, groups=groups, bias=False,
                                      padding_mode=padding_mode)

            self.hor_conv = nn.Conv2d(in_channels=in_channels, out_channels=out_channels, kernel_size=(1, 3),
                                      stride=stride,
                                      padding=hor_conv_padding, dilation=dilation, groups=groups, bias=False,
                                      padding_mode=padding_mode)
            self.ver_bn = nn.BatchNorm2d(num_features=out_channels)
            self.hor_bn = nn.BatchNorm2d(num_features=out_channels)


    # forward函数
    def forward(self, input):
        if self.deploy:
            return self.fused_conv(input)
        else:
            square_outputs = self.square_conv(input)
            square_outputs = self.square_bn(square_outputs)
            # print(square_outputs.size())
            # return square_outputs
            vertical_outputs = self.ver_conv_crop_layer(input)
            vertical_outputs = self.ver_conv(vertical_outputs)
            vertical_outputs = self.ver_bn(vertical_outputs)
            # print(vertical_outputs.size())
            horizontal_outputs = self.hor_conv_crop_layer(input)
            horizontal_outputs = self.hor_conv(horizontal_outputs)
            horizontal_outputs = self.hor_bn(horizontal_outputs)
            # print(horizontal_outputs.size())
            return square_outputs + vertical_outputs + horizontal_outputs

然后在推理阶段进行卷积核融合的代码实现地址为：acnet_fusion.py

6. 思考

从实验结果中可以看到，在推理阶段即使融合操作放在BN层之前，相比原始网络仍有一定提升（AlexNet的56.18% vs 55.92%，ResNet-18的70.82% vs 70.36%），作者没有讲解这部分的原理，我比较同意魏凯峰大佬的观点，如下：

这部分的原因个人理解是来自梯度差异化，原来只有一个3x3卷积层，梯度可以看出一份，而添加了1x3和3x1卷积层后，部分位置的梯度变为2份和3份，也是更加细化了。而且理论上可以融合无数个卷积层不断逼近现有网络的效果极限，融合方式不限于相加（训练和推理阶段一致即可），融合的卷积层也不限于或尺寸。
