要了解图像篡改检测，我们首先需要了解何谓“图像篡改”。篡改在英文文献中常用manipulation、tamper、forgery这三个词表达。广义上的图像篡改指的是对原始图像做了改动的操作，这种改动操可以是：图像格式转换、高斯模糊、接缝剪裁（seam carving）、利用GAN网络改动等等。

目前对于图像篡改的分类还处于较混乱的状态，类别五花八门，分类标准不统一，各个类别也有包含、相交的关系。随着新的图像处理技术的出现，图像篡改方法也会增加。在MFC竞赛（Media Forensics Challenge）中，对于图像篡改的类别划分就有70余种，并且每年的类别划分也有变动。

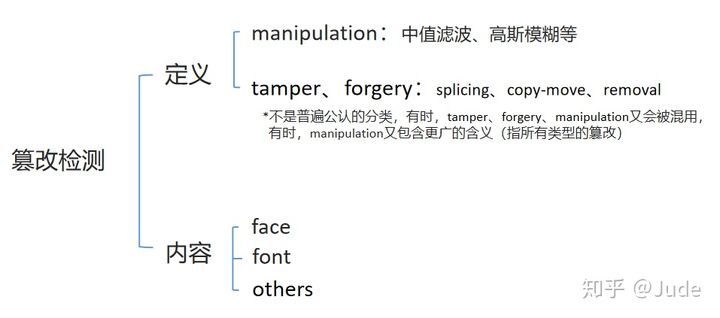

尽管图像篡改类别繁杂，但可以粗略划分为manipulation和tamper两类（按英文直译，manipulation是操作的意思，此类篡改有点类似仅对图像做非内容性的处理，而tamper按直译，则是对图像做了内容性的处理）：

• Manipulation：中值滤波处理（Median Filtering）、高斯模糊处理（Gaussian Blurring）、添加高斯白噪声（Additive White Gaussian Noise）、重采样（Resampling）、JPEG 压缩（JPEG Compression）等。

• Tamper ：删除（Removal）、添加（Adding）、复制（Copy）、截取（Splicing）等。

篡改检测问题实际上就是要检测出图像当中做过改动的区域来。近几年，学术上更趋于集中研究splicing、copy-move、removal这三个类型图像篡改的检测问题。

1. A deep learning approach to detection of splicing and copy-move forgeries in images [3]

   这篇论文是2016年发表在WIFS，关于深度学习模型数字图像篡改的开山之作。

​ 文章提出了一种基于深度学习技术的伪造图像伪造检测方法，该方法包含10层卷积层，其中第一层为SRM富模型（spatial rich model）[4] 预处理层，有助于加快网络收敛；输出使用SVM二分类；中间层卷积核多为3x3。

​ 早年算法，整体来看比较中规中矩，只能做到检测是否篡改（Detection ），无法做到定位（Localization ），同时使用的是CASIA v1.0、CASIA v2.0、Columbia gray DVMM 这三个数据库完成实验。

2. Detection and Localization of Image Forgeries using Resampling Features and Deep Learning [5]

   这篇文章是2017年发表在CVPR Workshop，使用重采样算法实现篡改检测的算法。

​ 算法主要包含2个步骤，第一，通过重叠的图像块计算重采样随机特征；第二，使用深度学习分类器和高斯条件随机场模型来创建热力图，从而定位篡改区域。算法先将图像块重叠堆放，然后使用CNN特诊提取，接着建立统计学模型，根据统计直方分布，分析篡改小块的位置。

​ 上图显示了数字图像成像过程，其中成像过程需要经历：模拟信号处理、数字信号处理，其中模拟信号处理包含镜头偏移、CFA插值等；数字信号处理包含了去马赛克、伽马矫正、重采样等等，而不同的图像的重采样程度是不同的，经过篡改必然导致篡改部位重采样率的差异，文章的算法正是源于这个原理。

3. Tampering Detection and Localization through Clustering of Camera-Based CNN Features[6]

   这篇文章也是发表在CVPR Workshop的基于CNN篡改检测、定位的文章。

​ 文章提出了一种图像篡改检测和定位算法，利用不同相机模型留在图像上的特征足迹，最直接的原理即是检测图像的拍摄相机来源，由于不同型号相机拍摄的照片所携带的模式噪声不一样，以此鉴定图像是否篡改、篡改定位。

​ 这篇文章是作者 Bondi 在2016年发表[7]的工作的延续，[7]通过建立CNN+SVM模型，鉴定数字图像拍摄来源，但是存在一定的缺陷，即是相同型号相机生成的图像篡改无法被检测出来。算法的基本模型考虑到了两层因数：第一，CNN检测到的部位是否被篡改（即f(i, j)）；第二，我们知道纹理度低的部位的篡改明显存在误差，因此，作者根据纹理度计算公式对每个图像小块计算置信度因子（即Q(i, j)），其中Q(i, j)定义为：

​ 最后将两个计算结果合成后得到篡改部位的置信度热力图，1.CNN输出f做K-means聚类；2.对检测散点图做密度去噪（检测最小篡改粒度为128x128）；3.并使用纹理度去噪（不计算纹理度低的检测结果）；4.最终使用平均篡改率（篡改点÷所有测点）阈值判定输入图像是否为篡改图像，得到最终的结果：

​ 算法使用Dresden图像库，该数据集由来自26种不同相机模型的超过16k图像组成，描绘了总共83个场景，关于篡改图像如何制作，本文作者没有解释。这篇文章做得相对完整，从图像切片（patches）->CNN特征提取/Q纹理度换算置信度->整合块热力图->除噪，每个步骤都很扎实。

4. Deep Matching and Validation Network: An End-to-End Solution to Constrained Image Splicing Localization and Detection [9]

   ​ 文章发表在2017 ACM on Multimedia Conference，作者代码在Gitlab: https://gitlab.com/rex-yue-wu/Deep-Matching-Validation-Network

​ 文章考虑的主要问题是限制性的图像篡改检测问题(constrained image splicing detection (CISD) problem)，即问题提供查询图像Q和潜在篡改来源图像P，需要从图像Q中检测是否有物体来源于图像P，问题更倾向于Copy-Move篡改模型。文章提出一种深度匹配网络(Deep Matching and Verification Network (DMVN))，扩展了底层拼接问题的公式，以考虑两个输入图像，一个查询图像Q和一个潜在的供体图像P。

​ 文章提到创新点为：(1) 相比传统算法，DMVN是一种端到端(End-to-End)模型；(2) 相比其他深度学习算法，DMVN不仅特征提取自动，而且后处理也是非干预；(3) 创新地提出深度学习模块（Deep Dense Matching和Visual Consistency Validator），用于执行视觉匹配和验证。

​ 仔细地看了下论文，算法主要包含以下流程(1) CNN Feature Extractor：使用的是VGG-16；(2) Deep Dense Matching：使用的是inception-based Mask Deconvolution模块，来源于[10]；(3) Visual Consistency Validator：用于强制模型聚焦于两个图像中的分割区域，将两个Mask快融合起来。总体看来，是将多个深度学习网络拼接起来。

5. Image Splicing Detection via Camera Response Function Analysis[11]

   文章发表在2017 CVPR上面，主要采用相机响应函数（Camera Response Function, CRF）分析篡改部位的轮廓直方图差异，并以此鉴定Copy-Move和Splicing篡改。非线性CRF对于图像处理有很大作用，很多图像去燥算法有所使用，实验表明篡改区域的CRF值比起未篡改区域有所不同。虽然目前的研究未知CRF如何成为模糊估计中的噪声源，但是文章证明CRF是一个关键信号，有助于区分不同的边缘和伪造的拼接边界。

参考文献

5. Reference

• [1] 朱叶. 数字图像复制—粘贴篡改盲取证关键技术研究[D]. 吉林大学, 2017.
• [2] Qian, Y., Dong, J., Wang, W., & Tan, T. (2015, March). Deep learning for steganalysis via convolutional neural networks. In Media Watermarking, Security, and Forensics 2015 (Vol. 9409, p. 94090J). International Society for Optics and Photonics.
• [3] Rao, Y., & Ni, J. (2016, December). A deep learning approach to detection of splicing and copy-move forgeries in images. In Information Forensics and Security (WIFS), 2016 IEEE International Workshop on (pp. 1-6). IEEE.
• [4] J. Fridrich, and J. Kodovsky ́, “Rich models for steganalysis of digital images,” IEEE Transactions on Information Forensics and Security, vol. 7, no. 3, pp. 868-882, June 2012.
• [5] Bunk, J., Bappy, J. H., Mohammed, T. M., Nataraj, L., Flenner, A., Manjunath, B. S., ... & Peterson, L. (2017, July). Detection and localization of image forgeries using resampling features and deep learning. In Computer Vision and Pattern Recognition Workshops (CVPRW), 2017 IEEE Conference on(pp. 1881-1889). IEEE.
• [6] Bondi, L., Lameri, S., Guera, D., Bestagini, P., Delp, E. J., & Tubaro, S. (2017, July). Tampering Detection and Localization Through Clustering of Camera-Based CNN Features. In CVPR Workshops (pp. 1855-1864).
• [7] Bondi, L., Baroffio, L., Güera, D., Bestagini, P., Delp, E. J., & Tubaro, S. (2017). First steps toward camera model identification with convolutional neural networks. IEEE Signal Processing Letters, 24(3), 259-263.
• [8] Güera, D., Yarlagadda, S. K., Bestagini, P., Zhu, F., Tubaro, S., & Delp, E. J. (2018). Reliability Map Estimation For CNN-Based Camera Model Attribution. *arXiv preprint arXiv:1805.01946.
• [9] Wu, Y., Abd-Almageed, W., & Natarajan, P. (2017, October). Deep matching and validation network: An end-to-end solution to constrained image splicing localization and detection. In Proceedings of the 2017 ACM on Multimedia Conference (pp. 1480-1502). ACM.
  • [10] Szegedy, C., Vanhoucke, V., Ioffe, S., Shlens, J., & Wojna, Z. (2016). Rethinking the inception architecture for computer vision. In Proceedings of the IEEE conference on computer vision and pattern recognition (pp. 2818-2826).
• [11] Chen, Can, Scott McCloskey, and Jingyi Yu. "Image Splicing Detection via Camera Response Function Analysis." Proceedings of the IEEE Conference on Computer Vision and Pattern Recognition. 2017.
