电路分享_三极管线性稳压电源
本人的分享均来自于实际设计过程中的感悟
不能保证分享成果的正确性，如有错误，请各路大神指出，我会虚心学习，感谢！！！
一、电路概述

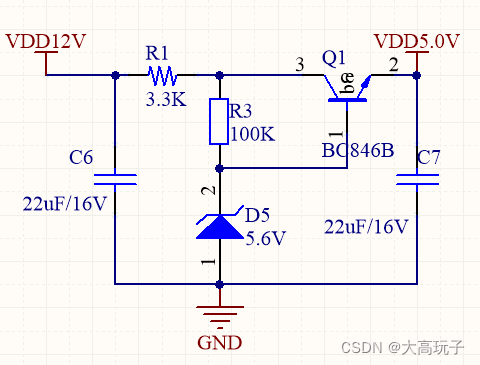

在设计产品的过程中，有的产品会有着极其严苛的成本要求，连一个2-3毛钱的3.3V LDO芯片都要省，要扣到极致。那个本次分享的电路，就是用来替代LDO的简单电路。电路图如下：
二、应用场景
1. 对成本控制要求高的场合
2.后端负载稳定且电流在20mA以内
3.对电源电压精度要求不高的场合
4.对电源波动要求不高的场合
三、电路使用
该电路允许前端输入一个8-30V左右的直流电源，后端会输出一个5V左右的稳压电源。具体的电容大小可以根据实际项目中输入电源和负载大小调整。如果后端负载的波动较大，会影响5V输出的稳定性。其中的R1是为了限制后端负载电流，也可以直接去掉，但是如果后端短路，可能会使电路烧毁。
四、电路优点缺点
优点：
成本较低，选用的稳压管和三极管加电阻合计在1毛钱左右，而我们常用的1117-3.3在0.3到1元之间。
静态电流小，大概在100uA以内，如果后端没有接负载，那么静态电流为流过R3和D5的电流，这里为了电流较小，使R3为100K,测试中符合我的负载5mA的使用要求。相比1117-3.3的2-10mA的静态电流，可显著降低功耗。
缺点：
电流越大损耗越大，越容易发热和不稳定。
电压稳定性较差，电压的精确度也无法保证，实际用在没有模拟测量的电路中。只有数字电路。
无法提供较大电流的供应，大的电流会导致该电路温度升高，无法使用。
五、电路原理
该电路稳压的原理，是R3电阻通过D5稳压管将三极管基极电压稳在5.6V左右。由于三极管PN节有钳位特性，所以三极管发射极电压比三极管基极电压固定的小0.7V，约为4.9V左右。所以无论输入电源电压如何变化，三极管输出电压保持不变。当然实际电路中会存在偏差，负载的变化也会导致电压波动。
