电路分享_自制超低成本DC-DC隔离电源
本人的分享均来自于实际设计过程中的感悟
不能保证分享成果的正确性，如有错误，请各路大神指出，我会虚心学习，感谢！！！
一、电路概述
在设计产品的过程中，我们为了产品的可靠性和稳定性，会使用DC-DC隔离电源对系统电源进行隔离处理，我个人对控制成本有着着魔般的追求，一个1205的DC-DC隔离电源需要5-20块钱，这种价格在我的产品里面是不能被接受的。
那么有没有办法自制一个要求不高的隔离电源呢，当然是可以的，下图就是我使用的神器。
就是共模电感，如果空间够大，可以选择这种插件封装的共模电感，如果空间不够，可以选择贴片共模电感。
当然还是它的价格实在便宜，这种UU9.8-20mH的型号，一个在0.5元以下，贴片的在0.3元以下，如果拿这些共模电感作为隔离变压器使用，是不是能满足我们的需求呢。
二、应用场景
对成本控制要求高的场合
后端负载电流不超过30mA
对隔离输出电压要求不高的场合
对电源波动要求不高的场合
对负载变化率要求不高的场合
三、电路使用
该电路可以使用5-30V的电源用于共模电感的一次侧供电，由单片机输出一个固定频率的PWM波形，频率在100KHz左右(具体要实际测量)，使得共模电感一次侧出现交变的电流，交变的电流产生交变磁场，使得二次侧发生感应电动势，从而产生电压。
四、电路优点缺点
优点：
成本低，使用共模电感加LDO和电容组合加起来价格在1.5元以内，而使用成品隔离电源至少需要5元以上的价格，价格优势明显。
可随意改变静态电流，降低产品功耗，成品隔离电源一般存在5-20mA的静态电流，即无负载时的电流，在功耗由要求的场合无法实现功耗的控制。而本电流可以通过控制占空比调节静态电流，达到控制功耗的目的。
缺点：
转换效率不高，由于采用共模电感，转换效率很难提升，效率会非常低。
输出电流不高，由于采用共模电感，其电感量大，容易出现饱和，我实际测试输出30mA还是没问题的。
电压稳定性较差，电压的精确度也无法保证，实际用在没有模拟测量的电路中。只有数字电路。
五、电路原理

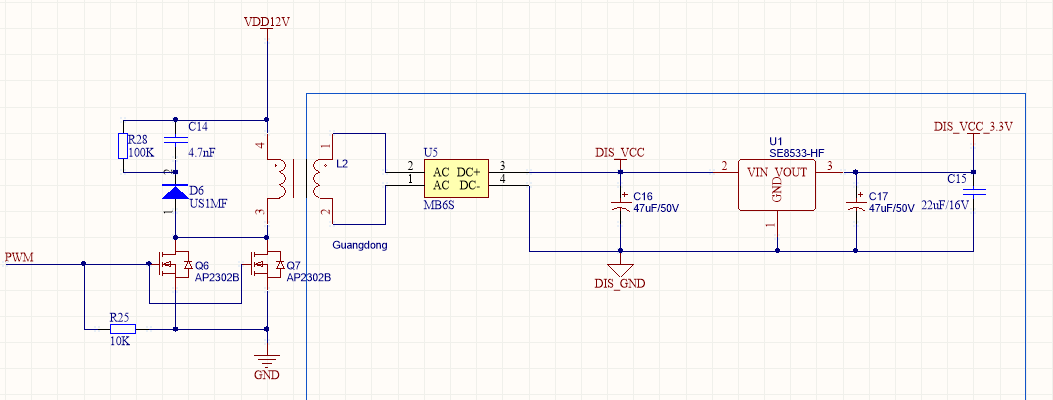

该电路由于低成本考虑，并没有输出反馈信号，所以采用固定频率固定占空比的PWM信号驱动AP2302B,使得共模电感产生交变磁场，以产生感应电压。
由于共模电感的频率范围无法测定，手头仪器也不太够用，目前还无法找到使电路效率最高的频率和占空比,后续有时间我会详细测试频率的选择范围和占空比。现在也是稀里糊涂的，只要能达到输出要求即可。
目前的验证电路工作稳定正常，并且理论上该电路的隔离耐压应该比较大，EMC性能也是不错的。
