互联网分层架构的本质





上图是一个典型的互联网分层架构：

• 客户端层：典型调用方是browser或者APP

• 站点应用层：实现核心业务逻辑，从下游获取数据，对上游返回html或者json

• 数据-缓存层：加速访问存储

• 数据-数据库层：固化数据存储



如果实施了服务化，这个分层架构图可能是这样：



间多了一个服务层。

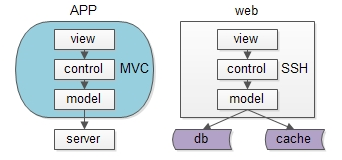

同一个层次的内部，例如端上的APP，以及web-server，也都有进行MVC分层：

• view层：展现

• control层：逻辑

• model层：数据



可以看到，每个工程师骨子里，都潜移默化的实施着分层架构。



那么，互联网分层架构的本质究竟是什么呢？

如果我们仔细思考会发现，不管是跨进程的分层架构，还是进程内的MVC分层，都是一个“数据移动”，然后“被处理”和“被呈现”的过程，归根结底一句话：互联网分层架构，是一个数据移动，处理，呈现的过程，其中数据移动是整个过程的核心。



如上图所示：

数据处理和呈现要CPU计算，CPU是固定不动的：

• db/service/web-server都部署在固定的集群上

• 端上，不管是browser还是APP，也有固定的CPU处理



数据是移动的：

• 跨进程移动：数据从数据库和缓存里，转移到service层，到web-server层，到client层

• 同进程移动：数据从model层，转移到control层，转移到view层



数据要移动，所以有两个东西很重要：

• 数据传输的格式

• 数据在各层次的形态



先看数据传输的格式，即协议很重要：

• service与db/cache之间，二进制协议/文本协议是数据传输的载体

• web-server与service之间，RPC的二进制协议是数据传输的载体

• client和web-server之间，http协议是数据传输的载体



再看数据在各层次的形态，以用户数据为例：

• db层，数据是以“行”为单位存在的row(uid, name, age)

• cache层，数据是以kv的形式存在的kv(uid -> User)

• service层，会把row或者kv转化为对程序友好的User对象

• web-server层，会把对程序友好的User对象转化为对http友好的json对象

• client层：最终端上拿到的是json对象



结论：互联网分层架构的本质，是数据的移动。



为什么要说这个，这将会引出“分层架构演进”的核心原则与方法：

• 让上游更高效的获取与处理数据，复用

• 让下游能屏蔽数据的获取细节，封装



弄清楚这个原则与方法，再加上一些经验积累，就能回答网友经常在评论中提出的这些问题了：

• 是否需要引入DAO层，什么时机引入

• 是否需要服务化，什么时机服务化

• 是否需要抽取通用中台业务，什么时机抽取

• 是否需要前后端分离，什么时机分离

（网友们的这些提问，其实很难回答。在不了解业务发展阶段，业务规模，数据量并发量的情况下，妄下YES或NO的结论，本身就是不负责任的。）

更具体的分层架构演进细节，下一篇和大家细究。



总结

• 互联网分层架构的本质，是数据的移动

• 互联网分层架构中，数据的传输格式（协议）与数据在各层次的形态很重要

• 互联网分层架构演进的核心原则与方法：封装与复用



思考

哪一个系统的架构，不是“固定CPU，移动数据”，而是“固定数据，移动CPU”呢？
