ANC滤波器设计相关算法

自适应滤波一般形式有：

• Transversal—finite impulse response (FIR)横向有限脉冲响应
• Recursive—infinite impulse response (IIR)递归无限脉冲响应
• Lattice filters点阵滤波器
• Transform-domain filters转换域滤波器

应用于自适应滤波器的最常用算法是使用最小均方(LMS)算法的横向滤波器。残余噪声可作为自适应算法的误差信号输入用以调整滤波器。

下文中涉及到的一些路径：

• 主要路径$P(z)$：输入麦克风Input microphone(耳机外部麦克风)到误差麦克风error microphone(耳机来说可以看做耳膜)的声学路径
• 次级路径$H(z)$：从扬声器speaker到误差麦克风error microphone的声学路径
• 反馈路径$F(z)$：从从扬声器speaker到输入麦克风input microphone的声学路径
• 次级路径的估计$C(z)$：离线计算好的
• 反馈路径的估计$D(z)$：离线计算好的
• 自适应滤波器$W(z)$：在线更新

一、宽带前馈ANC系统Broadband Feedforward ANC Systems

1、理想情况

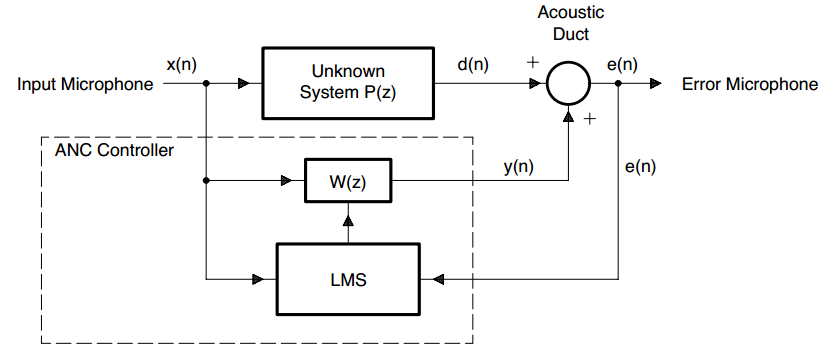

图1，理想情况 宽带前馈ANC系统

理想的有源噪声控制系统使用自适应滤波器$W(z)$来估计参考输入传感器和误差传感器之间未知主声路径$P(z)$的响应。不考虑其他因素影响，误差信号可以表示为：

$E(z)=D(z)+Y(z)=X(z)[P(z)+W(z)]$

如果滤波器收敛，$E(z)=0$，得到

$W(z)=-P(z)$

也即自适应滤波器输出y(n)与主噪声d(n)具有相同幅度并相差180°：

$y(n)=-d(n)$

2、考虑次级路径：Secondary-Path Effects

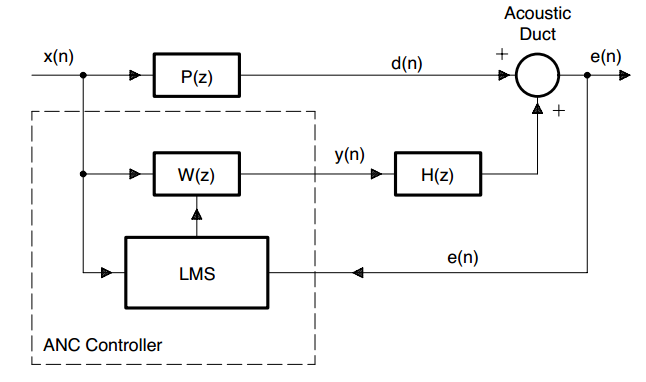

图2，包含次级路径$H(z)$的 宽带前馈ANC系统

次级路径$H(z)$指的是从扬声器Speaker到误差麦克风的声学路径，考虑次级路径得到

$E(z)=X(z)P(z)+X(z)W(z)H(z)$

假设$W(z)$有足够的阶数，如果滤波器收敛，$E(z)=0$，得到

$W(z)=-P(z)/H(z)$

当频率$\omega$存在$H(\omega )=0$时，控制系统是不稳定的。此外，如果有频率$\omega$，其中$P(\omega )=0$，(即主路径上的零导致不可观测的控制频率)，控制系统是无效的。因此，次级路径$H(z)$的特性对ANC系统的性能有重要影响。

3、Filtered-X Least-Mean-Square(FXLMS) Algorithm

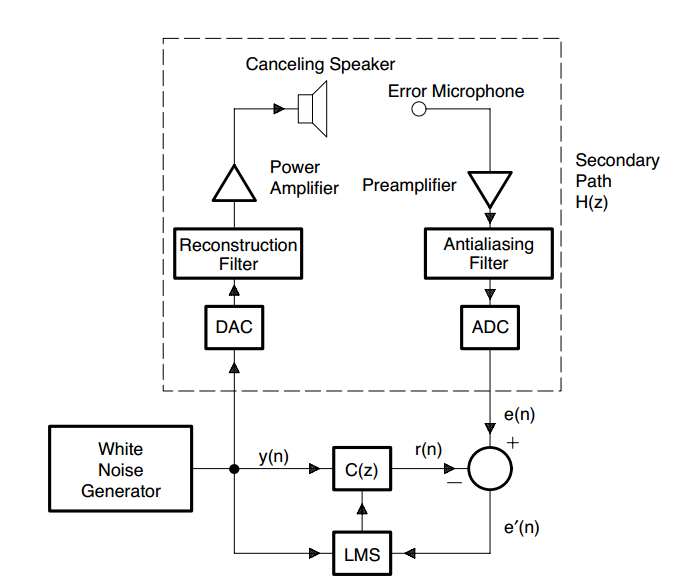

图3，离线估计次级路径$H(z)$，得到$C(z)$

离线估计次级路径$H(z)$，计算步骤如下:

• 播放白噪声$y(n)$，白噪声作为Canceling Speaker的输出播放，也作为LMS算法的输入；
• Error Microphone采集信号$e(n)$；
• 计算得到滤波器输出$r(n)=\sum _0^{M-1}{c}_i(n)y(n-i)$，其中$c_i(n)$是自适应滤波器的系数，$M$是其阶数；
• 计算误差$e^{\prime }(n)=e(n)-r(n)$；
• 基于LMS算法更新自适应滤波器系数：$c_i(n+1)=c_i(n)+\mu e{}^{\prime }(n)y(n-i),i=0,1,...,M-1$；其中$0<\mu <\frac{1}{M{P}_y}$，$\mu$是算法步长，$P_y$是生成的白噪声$y(n)$的功率；
• 重复这个过程大约10秒钟。保存自适应滤波器$C(z)$的系数（$C(z)$是对次级路径$H(z)$的估计），并将其用于后续噪声消除模式。

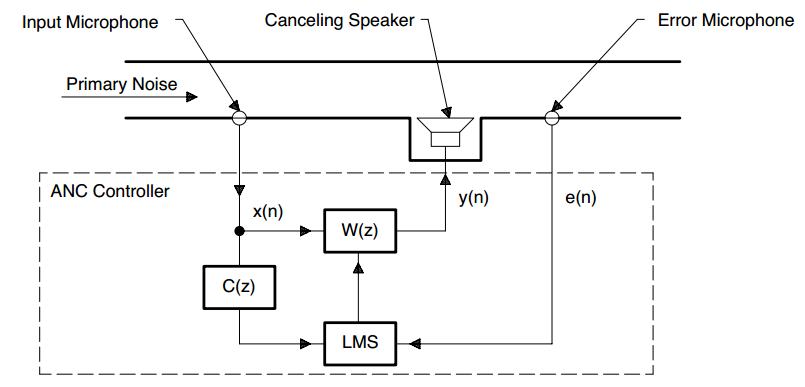

 图4，FXLMS算法流程框图-在线更新滤波器

在线估计主要路径，得到$W(z)$，计算流程如下:

• 从输入端口输入参考信号$x(n)$(来自输入麦克风)和错误信号$e(n)$(来自错误麦克风)；
• 计算滤波器输出$y(n)=\sum _0^{M-1}{w}_i(n)x(n-i)$，其中$w_i(n)$是自适应滤波器$W(z)$的系数，$N$是其阶数；
• 输出antinoise $y(n)$，驱动扬声器（canceling loudspeaker）；
• 得到$x^{\prime }(n)=\sum _0^{M-1}{c}_i(n)x(n-i)$；
• 更新自适应滤波器$W(z)$：$w_i(n+1)=w_i(n)+\mu e{}^{\prime }(n)x(n-i),i=0,1,...,N-1$；
• 为下一次迭代重复此过程。注意，这个算法需要的内存位置总数是2(N + M)加上一些参数。

4、Leaky FXLMS Algorithm

当在固定长度的信号处理器上实现自适应滤波器时，舍入噪声反馈给滤波器权值并不断累积。这可能导致系数增长大于处理器的动态范围(溢出)，从而导致不准确的滤波器性能。该问题的一个解决方案是基于添加一个小的强制函数，它倾向于将每个过滤器权重偏向于零。

leaky FXLMS 算法如下：

$w(n+1)=vw(n)-\mu e(n)x{}^{\prime }(n)$

其中泄露因子$v$小于1。leaky FXLMS算法不仅可以减小有限精度实现中的数值误差，而且可以限制扬声器的输出功率，避免因对消扬声器过驱动而引起的非线性失真

5、Acoustic Feedback Effects and Solution(FBFXLMS) Algorithm

这里的Acoustic Feedback Effects指的是扬声器的输出（antinoise $y(n)$）到input microphone的反馈。这种声学反馈在模型的响应中引入了一个反馈环或极点，导致控制系统不稳定。

一般的的解决方案如下（本文中主要研究2、4点）:

1. 使用定向麦克风和扬声器；(这有一个限制，定向阵列通常高度依赖于阵列元素的间距，并且只在相对狭窄的频率范围内定向)
2. 使用固定的补偿信号(由补偿滤波器产生，其系数由训练信号离线确定)来抵消声学反馈的影响；
3. 使用第二个离线自适应滤波器与反馈路径并行；
4. 使用自适应IIR滤波器。

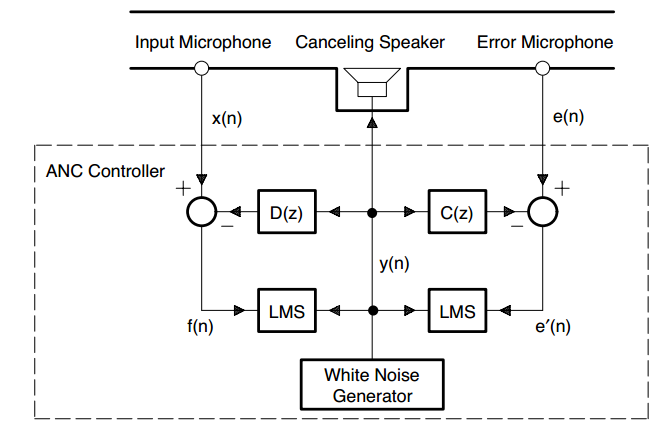

 图5，FBFXLMS算法流程框图-离线计算$D(z)$和$C(z)$

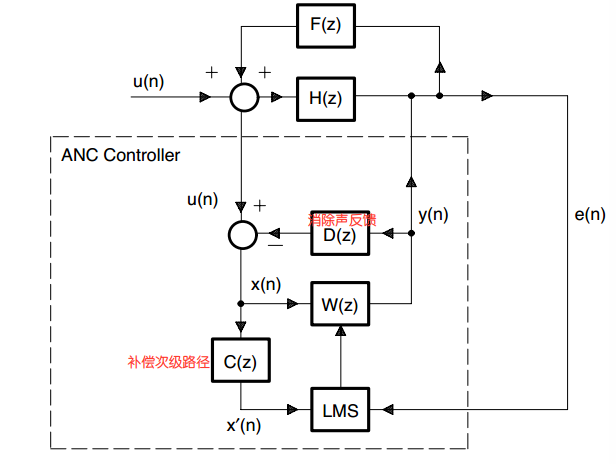

 图6，FBFXLMS算法流程框图-在线更新滤波器$W(z)$

6、Filtered-U Recursive LMS(RLMS) Algorithm

自适应无限脉冲响应(IIR)滤波器将声学反馈作为整个声学装置的一部分，通过自适应IIR滤波器的极点来去除由声学反馈引入的极点。该算法在自适应消除过程中动态跟踪次要路径和反馈路径的变化。

IIR滤波器输出结果为：$y(n)=a^T(n)x(n)+b^T(n)y(n-1)$

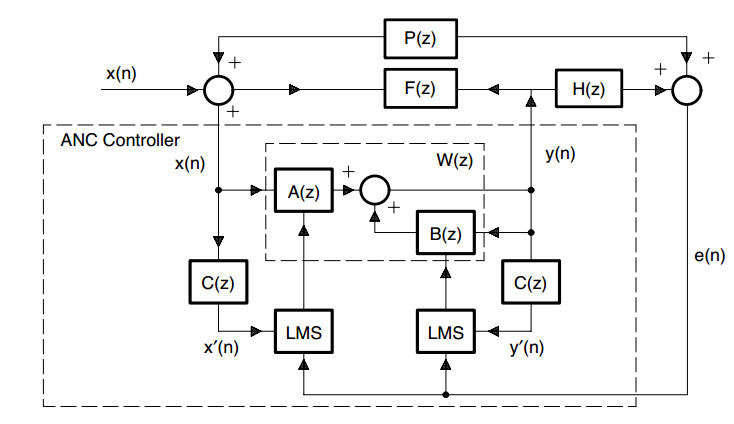

 图7，Filtered-U RLMS算法流程框图

如果$A(z)B(z)$都收敛，$e(n)=0$，得到

$\{\begin{array}{c}X(z)P(z)+Y(z)F(z)P(z)+Y(z)H(z)=0\\ Y(z)=X(z)W(z)\end{array}$

最后得到

$W(z)=\frac{A(z)}{1-B(z)}=\frac{-P(z)}{H(z)-P(z)F(z)}$

文档上是上面公式，但自己推导符号不同，也一起写在这里吧

$W(z)=\frac{A(z)}{1-B(z)}=\frac{-P(z)}{H(z)+P(z)F(z)}$

二、反馈ANC系统Feedback ANC Systems

反馈ANC系统只需要一个误差传声器，因此避免了前面讨论的双传声器前馈系统固有的声学反馈问题。反馈ANC方案依赖于具有周期性特征的信号。 主要噪声估计为：

$x(n)=e(n)-\sum _{i=0}^{M-1}{c}_{i}y(n-i)$

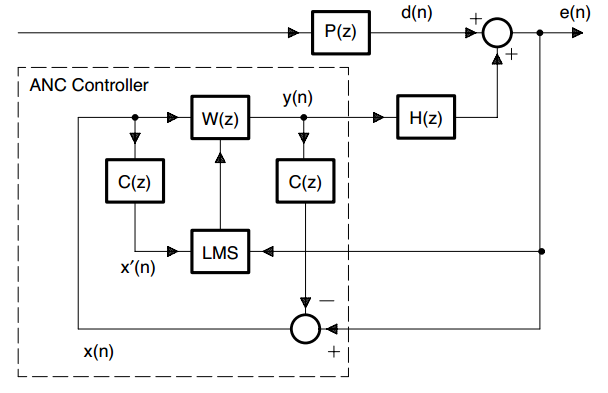

 图8，反馈ANC算法流程框图

假设$W(z)$有足够的阶数，如果滤波器收敛，$E(z)=0$，得到

$X(z)W(z)H(z)=-D(z)$

三、窄带前馈ANC系统Narrowband Feedforward ANC Systems

后续待补充

参考文献

[1] Design of Active Noise Control Systems with the TM320 family,1996
