ISA95.PART4整理 制造运营管理的对象和属性(未完)

ISA 95.00.04

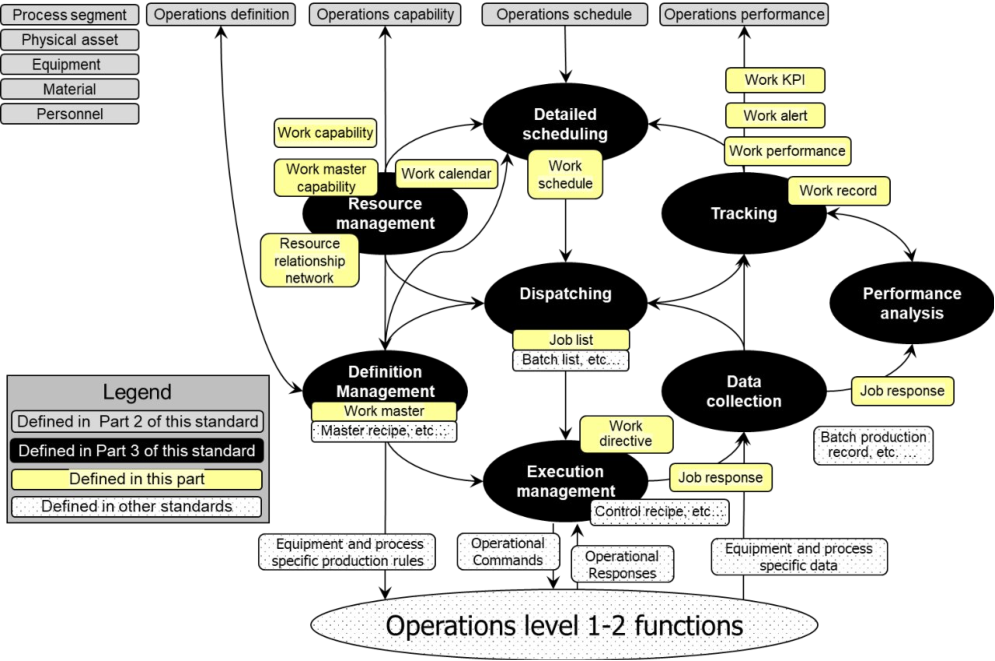

4.2 制造运营管理活动之间的信息交换网络

在这里插入图片描述

6. 工作定义信息 Work definition information

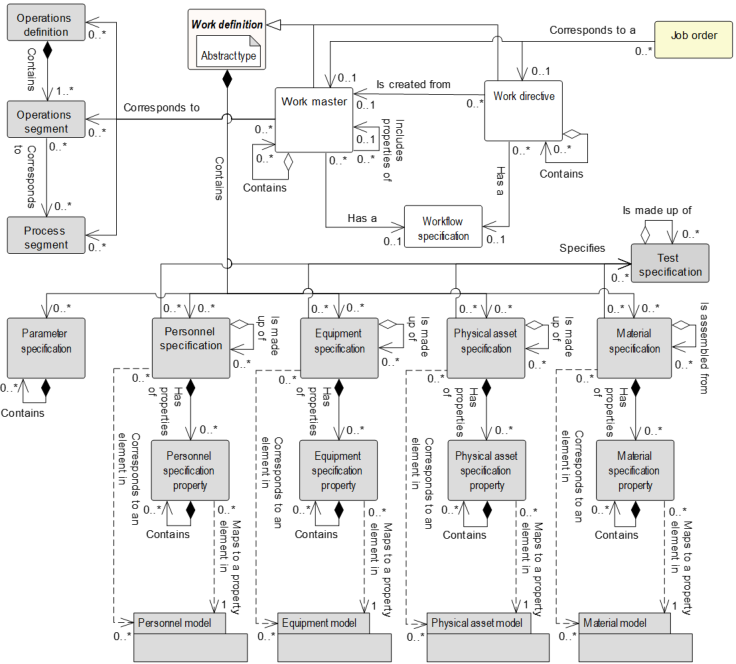

6.1. 工作定义模型

执行特定一次工作所需的资源和工作流程应定义为工作定义。工作定义可用于生产、维护、质量测试和库存等运营活动。
工作定义被建模为抽象类。有两种类型的工作定义被建模为非抽象类：工作母版(work master)和工作指令(work directive)。
工作母版是不关连到任何特定工作订单的样板信息。工作指令开始于工作模板的副本，并且增加了特定工作订单的信息。
一个工作母版可以引用一个或多个操作定义或者操作段。在这种情况下，工作母版定义了完成全部或部分操作所需的详细的步骤。

在这里插入图片描述

6.2 工作母版Work master

对于不参考具体工单的工作，执行一次所需要的资源和指示应该定义为一个工作母版(work master)。

  • 确定物料分类或物料定义
  • 确定标称生产运行大小(标准工单大小)
  • 确定用于工作中心和工作单元的设备分类
  • 可以用于确定执行工单定义的工作所需的其他信息

工作母版可以包含零个或多个工作母版，这些工作母版定义了工作母版的层次结构，层次结构通过工作流规格中的工作流规格节点定义。
工作母版可以将另一个工作母版作为上级类型，并包含它的属性。
工作母版应该定义为样板或者实例。样板定义了一个模板，其他样板或者实例可用它作为基础。与实例不同的是，样板不应该直接用于计划或者执行。因此工作订单，工作响应和工作指令不应该引用样板工作母版。
工作母版的参数，人员，设备，物理资产和物料规格可以映射到任意他的基础样板工作母版。
样板工作母版为工厂间的多个工作母版实例提供了标准化和复用的基础。

6.3 工作指令Work directive

执行特定工作订单的一次工作所需的资源和说明应定义为工作指令。

  • 是工作母版的一个副本
  • 用于控制一个工作订单或它的一部分
  • 定义准确的批量大小或生产运行大小
  • 可以确定用于工作订单的物料批次或物料子批次
  • 可以确定用于工作订单的工作中心或工作单元
  • 可以确定用于工作订单的特定人员
  • 包含工作订单的实际执行信息

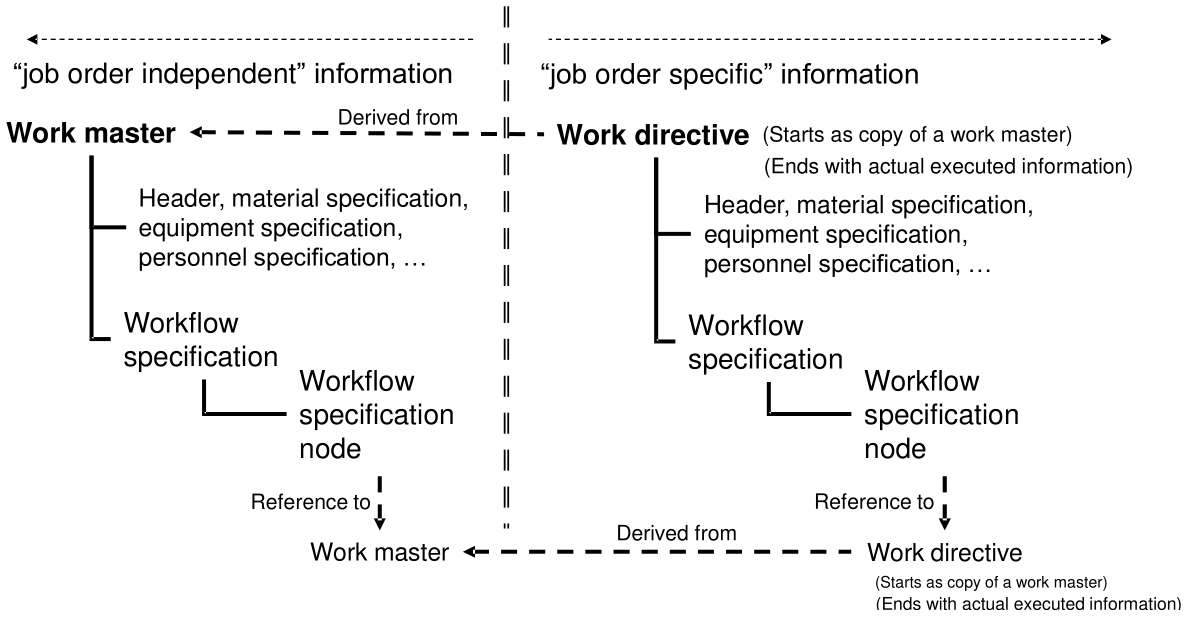

一个工作指令可以包含零个或多个工作指令，这些工作指令定义了工作指令的层次结构，层次结构是通过工作流规范中的工作流规范节点定义的。
每一个工作订单都有一个工作指令。它包含了用于执行工作订单的特定信息，和相关的工作流规范。
在这里插入图片描述

6.4 工作定义Work definition

工作定义是一个不可以被实例化的抽象对象，

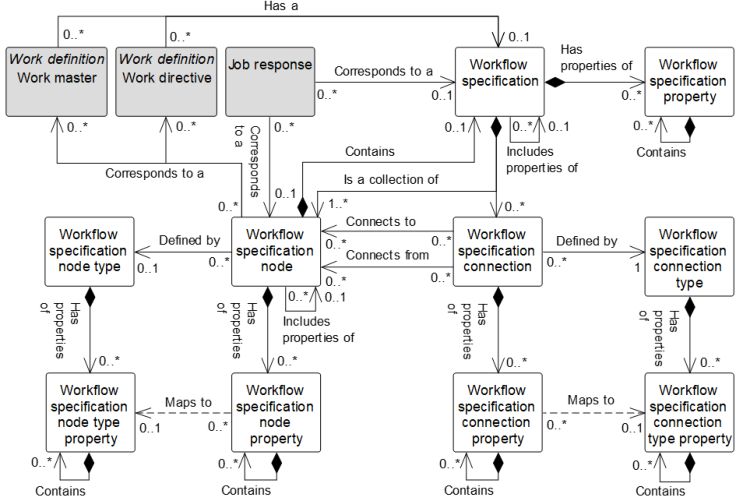

6.16 工作流规格信息

6.16.1 工作流规格模型

在这里插入图片描述

6.16.4 工作流规格节点 Workflow specification node

工作流节点是一个工作流的步骤。可能包含对在二层中执行的活动的引用，对工作定义的引用，内嵌的工作流规格，或者是一个某种形式的实体（决策节点，开始节点，迁移条件）

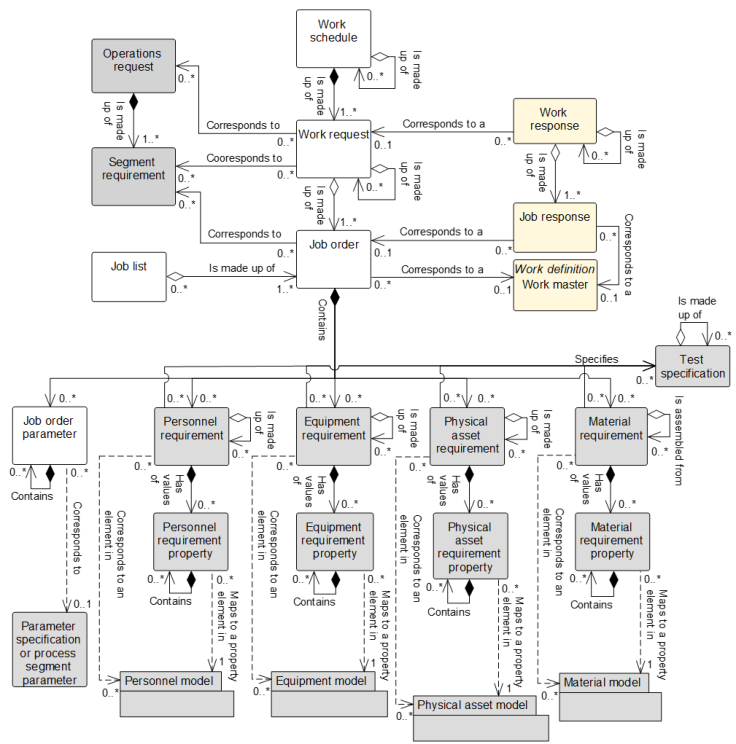

7 工作计划信息 Work schedule information

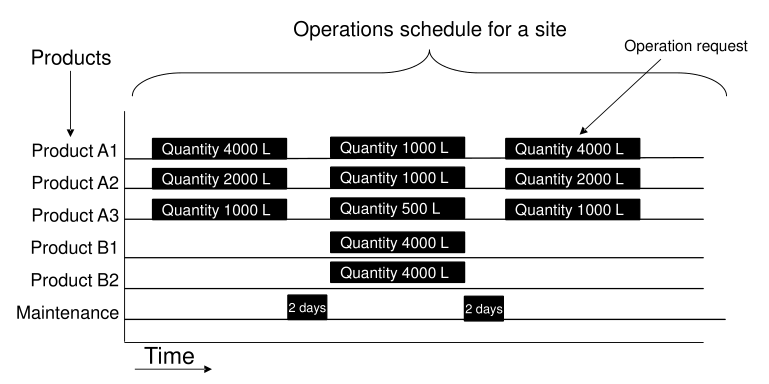

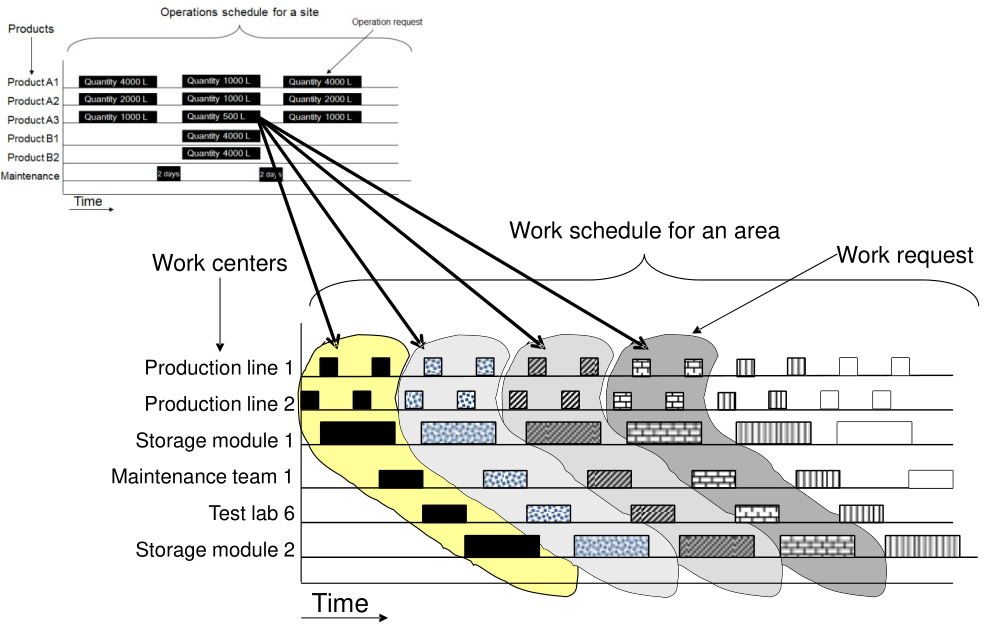

7.1 工作计划模型

工作请求应该以工作计划的形式列举。

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

9 工作能力信息 Work capability information

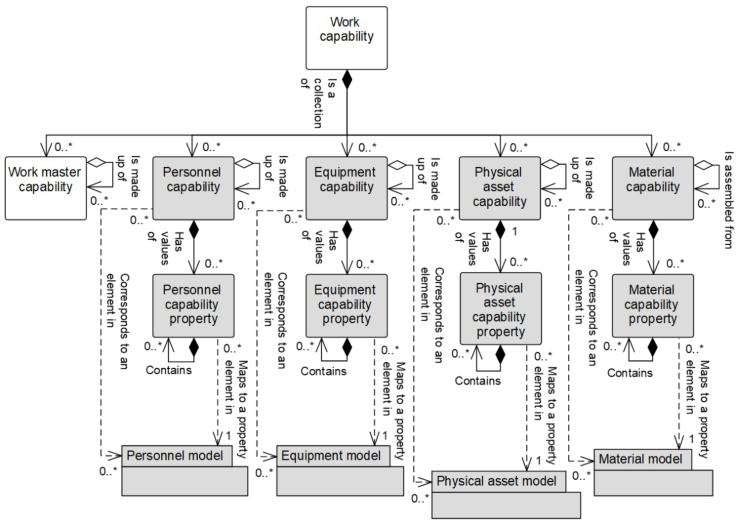

9.1 工作能力模型

特定时间段内，用于工作的资源的信息被定义为工作能力。
注：工作能力用于能力不会基于生产的产品或任何被使用的工作模板变化的场合。
在这里插入图片描述

10 工作母版能力信息 Work master capability information

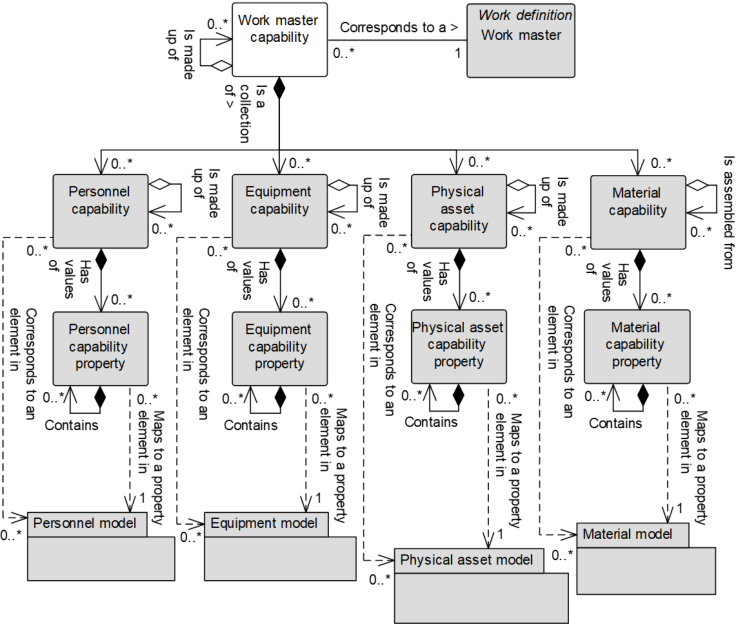

10.1 工作母版能力模型

特定时间内，给定的工作母版所需的资源逻辑分组，这些资源的状态，数量等信息被定义为工作母版能力。
注：工作母版能力可用于能力基于生产的产品或者特定使用的工作母版的场合。

在这里插入图片描述

13 工作日历信息 Work calendar information

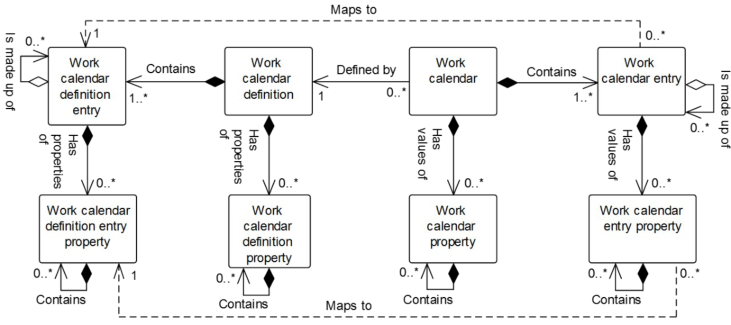

13.1 工作日历模型 Work calendar model

工作日历定义定义了了一组用于指定具体工作日历条目的规则，以及条目的重复规则，起始和截止日期时间，次数。这些条目可用于生成一个特定日期时间的工作日历。
工作日历模型定义了用于交换规则（工作日历定义）或具体日期的日历（工作日历）的交换格式。
工作日历信息可用于不同的目的，例如：

  • 分配人员到不同的班次，并跟踪他们的工作时间和班次；
  • 计算并跟踪运营业绩
  • 详细运营计划
  • 决策计划设备的生产和非生产时间，并用于运营业绩计算
  • 统计人员工时
  • 比较实际生产时间和计划生产时间
    工作日历定义和工作日历可以在不同的维度呈现时间区间：
  • 工作/非工作时间定义：小时/分钟
  • 班次定义：日/轮换时间
  • 工作日定义：日/星期中的日
  • 样板：月/周
  • 班次日历：年/月
    在这里插入图片描述

13.2 工作日历定义 Work calendar definition

定义了一组工作日历定义条目

13.4 工作日历定义条目

工作日历定义条目应定义为一组开始，持续时间和重复发生规则，可用于创建特定类型的工作日历条目。
条目类型：工作班次(Work shift)，法定假日(Bank holiday)，工厂停产(Plant shutdown)

13.6 工作日历 Work calendar

工作日历由一组工作日历条目定义。

13.8 工作日历条目 Work calendar entry

工作日历条目定义了起始时间，结束时间和条目类型。

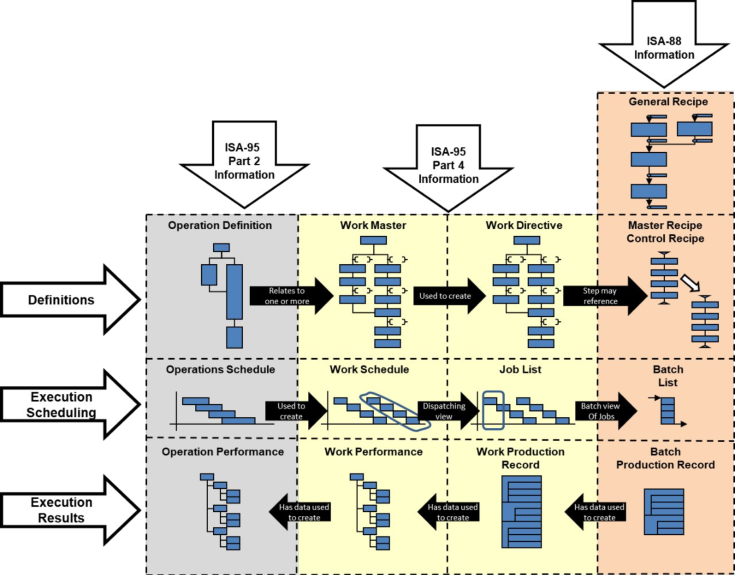

附件B 相关标准

在这里插入图片描述
