锐捷交换机最近挺火,这段时间不断的有朋友多次提到锐捷交换机的配置,本期我们来了解锐捷交换机的配置。本期内容共分为两部分,第一部分是vlan的基础配置命令,第二部分是锐捷交换机的配置实例,我们一起来看下,如何一步步的连接及配置锐捷交换机。



一、连接及远程登陆



用一台计算机作为控制台和网络设备相连,通过计算机对网络设备进行配置。

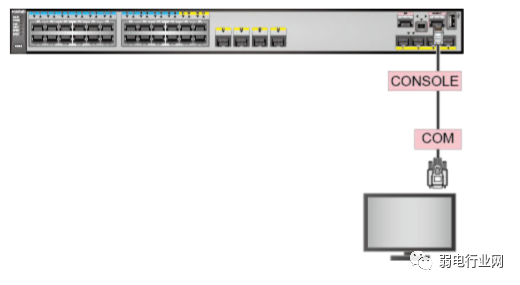

1、硬件连接:把Console线一端连接在计算机的串行口上,另一端连接在网络设备的Console口上。按照上面的线序制作一根双绞线,一端通过一个转接头连接在计算机的串行口上,另一端连接在网络设备的Console口上。



注意:不要把反转线连接在网络设备的其他接口上,这有可能导致设备损坏。



2、软件安装:

在计算机上需要安装一个终端仿真软件来登录网络设备。“超级终端”超级终端的安装方法,通常使用secureCRT软件较多。

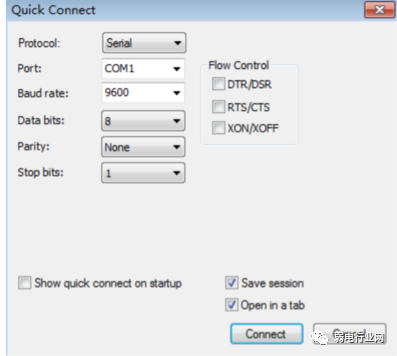

按照提示的步骤进行安装,其中连接的接口应选择“COM1”,端口的速率应选择“9600”,数据流控制应选择“无”,其它都使用默认值。

登录后,就可以对网络设备进行配置了。



二、基础命令配置



连接上交换机后,肯定是需要进行命令配置,我们来看下基础命令配置。



1、准备命令

>Enable       //进入特权模式
#Exit           //返回上一级操作模式
#End            //返回到特权模式
#copy running-config startup-config    //保存配置文件
#del flash:config.text    //删除配置文件(交换机及1700系列路由器)
#erase startup-config    //删除配置文件(2500系列路由器)
#del flash:vlan.dat    //删除Vlan配置信息(交换机)
#Configure terminal    //进入全局配置模式
(config)# hostname switchA    //配置设备名称为switchA
(config)#banner motd &       //配置每日提示信息 &为终止符
(config)#enable secret level 1 0 star    //配置远程登陆密码为star
(config)#enable secret level 15 0 star   //配置特权密码为star
Level 1为普通用户级别,可选为1~15,15为最高权限级别;0表示密码不加密
(config)#enable services web-server  //开启交换机WEB管理功能
Services 可选以下:web-server(WEB管理)、telnet-server(远程登陆)等



2、查看信息

#show running-config       //查看当前生效的配置信息
#show interface fastethernet 0/3   //查看F0/3端口信息
#show interface serial 1/2      //查看S1/2端口信息
#show interface                //查看所有端口信息
#show ip interface brief          //以简洁方式汇总查看所有端口信息
#show ip interface         //查看所有端口信息
#show version               //查看版本信息
#show mac-address-table       //查看交换机当前MAC地址表信息
#show running-config       //查看当前生效的配置信息
#show vlan                 //查看所有VLAN信息
#show vlan id 10          //查看某一VLAN (如VLAN10)的信息
#show interface fastethernet 0/1   //查看某一端口模式(如F 0/1)
#show aggregateport 1 summary    //查看聚合端口AG1的信息
#show spanning-tree      //查看生成树配置信息
#show spanning-tree interface fastethernet 0/1   //查看该端口的生成树状态
#show port-security     //查看交换机的端口安全配置信息
#show port-security address    //查看地址安全绑定配置信息
#show ip access-lists listname   //查看名为listname的列表的配置信息



3、端口的基本配置
(config)#Interface fastethernet 0/3          //进入F0/3的端口配置模式
(config)#interface range fa 0/1-2,0/5,0/7-9     //进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式
(config-if)#speed 10      //配置端口速率为10M,可选10,100,auto
(config-if)#duplex full     //配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应)
(config-if)#no shutdown                    //开启该端口
(config-if)#switchport access vlan 10     //将该端口划入VLAN10中,用于VLAN
(config-if)#switchport mode trunk      //将该端口设为trunk模式,可选模式为access , trunk
(config-if)#port-group 1     //将该端口划入聚合端口AG1中,用于聚合端口



4、聚合端口的创建

(config)# interface aggregateport 1    //创建聚合接口AG1
(config-if)# switchport mode trunk    //配置并保证AG1为 trunk 模式
(config)#int f0/23-24
(config-if-range)#port-group 1        //将端口(端口组)划入聚合端口AG1中



5、生成树

配置多生成树协议:

switch(config)#spanning-tree                    //开启生成树协议

switch(config)#spanning-tree mst configuration     //建立多生成树协议
switch(config-mst)#name ruijie                      //命名为ruijie
switch(config-mst)#revision 1           //设定校订本为1
switch(config-mst)#instance 0 vlan 10,20      //建立实例0
switch(config-mst)#instance 1 vlan 30,40      //建立实例1
switch(config)#spanning-tree mst 0 priority 4096   //设置优先级为4096
switch(config)#spanning-tree mst 1 priority 8192   //设置优先级为8192
switch(config)#interface vlan 10
switch(config-if)#vrrp 1 ip 192.168.10.1 //此为vlan 10的IP地址
switch(config)#interface vlan 20
switch(config-if)#vrrp 1 ip 192.168.20.1 //此为vlan 20的IP地址
switch(config)#interface vlan 30
switch(config-if)#vrrp 2 ip 192.168.30.1 //此为vlan 30的IP地址(另一三层交换机)
switch(config)#interface vlan 40
switch(config-if)#vrrp 2 ip 192.168.40.1 //此为vlan 40的IP地址(另一三层交换机)



6、VLAN的基本配置

(config)#vlan 10       //创建VLAN10
(config-vlan)#name vlanname      // 命名VLAN为vlanname
(config-if)#switchport access vlan 10     //将该端口划入VLAN10中
某端口的接口配置模式下进行
(config)#interface vlan 10         //进入VLAN 10的虚拟端口配置模式
(config-if)# ip address 192.168.1.1 255.255.255.0     //为VLAN10的虚拟端口配置IP及掩码,二层交换机只能配置一个IP,此IP是作为管理IP使用,例如,使用Telnet的方式登录的IP地址
(config-if)# no shutdown        //启用该端口





7、端口安全

(config)# interface fastethernet 0/1      //进入一个端口
(config-if)# switchport port-security     //开启该端口的安全功能



a、配置最大连接数限制

(config-if)# switchport port-secruity maxmum 1     //配置端口的最大连接数为1,最大连接数为128
(config-if)# switchport port-secruity violation shutdown
   //配置安全违例的处理方式为shutdown,可选为protect (当安全地址数满后,将未知名地址丢弃)、restrict(当违例时,发送一个Trap通知)、shutdown(当违例时将端口关闭,并发送Trap通知,可在全局模式下用errdisable recovery来恢复)



b、IP和MAC地址绑定

(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1
 //接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1进行绑定(MAC地址注意用小写)





8、三层路由功能(针对三层交换机)

(config)# ip routing           //开启三层交换机的路由功能
(config)# interface fastethernet 0/1
(config-if)# no switchport    //开启端口的三层路由功能(这样就可以为某一端口配置IP)
(config-if)# ip address 192.168.1.1 255.255.255.0
(config-if)# no shutdown


9、三层交换机路由协议

(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1   //配置静态路由

注:172.16.1.0 255.255.255.0         //为目标网络的网络号及子网掩码
172.16.2.1 为下一跳的地址,也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)



(config)# router rip     //开启RIP协议进程
(config-router)# network 172.16.1.0     //申明本设备的直连网段信息
(config-router)# version 2        //开启RIP V2,可选为version 1(RIPV1)、version 2(RIPV2)
(config-router)# no auto-summary   //关闭路由信息的自动汇总功能(只有在RIPV2支持)

(config)# router ospf   //开启OSPF路由协议进程(针对1762,无需使用进程ID)
(config)# router ospf 1    //开启OSPF路由协议进程(针对2501,需要加OSPF进程ID)
(config-router)# network 192.168.1.0 0.0.0.255 area 0
 //申明直连网段信息,并分配区域号(area0为骨干区域)





三、锐捷交换机实现同vlan不同交换机的通信



我们知道,同一个vlan在同一个交换机中,是完全可以通信的,那么对于同一个vlan在不同的交换机上,如果不做配置,是无法通信的,我们来看下实例。
实例一:如图所示:

1、分析

两台交换机S1、S2利用VLAN分割了几个虚拟局域网,S1中vlan1、vlan30与s2中的vlan1、vlan30虽然是同一个vlan,但他们却不能直接通信。那么如何使vlan1、vlan30同vlan间可以通信,不同vlan间不可以通信呢?



要求:

在s1中创建vlan1、vlan20、vlan30,在s2中创建vlan1、vlan1,使用时属于同一个VLAN的计算机之间可以通信,属于不同VLAN的计算机之间不能通信。


2、配置

配置S1

S1>enable    //进入特权配置模式

S1#configure terminal    //全局配置模



! 创建VLAN20

S1(config)#vlan 20      //创建vlan20

S1(config-vlan)#name VLAN20  //给这个vlan命名vlan为vlan20



! 创建VLAN30



S1(config-vlan)#vlan 30

S1(config-vlan)#name VLAN30

S1(config-vlan)#exit



! 把F0/4~F0/7指派给VLAN20

S1(config)#interface f0/4     //进入端口f0/4

S1(config-if)#switchport access vlan 20   //把这个端口划分给vlan20

S1(config-if)#interface f0/5            //进入端口f0/5

S1(config-if)#switchport access vlan 20

S1(config-if)#interface f0/6

S1(config-if)#switchport access vlan 20

S1(config-if)#interface f0/7

S1(config-if)#switchport access vlan 20



! 把F0/8~F0/11指派给VLAN30

S1(config-if)#interface f0/8     //进入端口f0/8

S1(config-if)#switchport access vlan 30   //把这个端口划分给vlan30

S1(config-if)#interface f0/9

S1(config-if)#switchport access vlan 30

S1(config-if)#interface f0/10

S1(config-if)#switchport access vlan 30

S1(config-if)#interface f0/11

S1(config-if)#switchport access vlan 30



! 把F0/12配置为Trunk模式

S1(config-if)#interface f0/12    //进入端口f0/12

S1(config-if)#switchport mode trunk   //  将端口f0/12设为trunk,如果交换机只有一个vlan。就使用access接口。如果交换机有多个vlan就必须使用trunk端口,因为trunk端口可封装vlan标签。



S1(config-if)#end     //返回特权模式



! 查看配置结果

S1#show vlan



! 保存配置

S1#copy running-config startup-config





配置S2

S2>enable

S2#configure terminal



! 创建VLAN30

S2(config)#vlan 30

S2(config-vlan)#name VLAN30

S2(config-vlan)#exit



! 把F0/1~F0/5指派给VLAN30

S2(config)#interface range f0/1-5  //将s2中的1到5端口划分到vlan30,这个使用了端口简化配置方式,当然也可以在1中使用。



S2(config-if)#switchport access vlan 30



! 把F0/12配置为Trunk模式

S2(config-if)#interface f0/12

S2(config-if)#switchport mode trunk  //  将s2端口f0/12也设为trunk,如果交换机只有一个vlan。就使用access接口。如果交换机有多个vlan就必须使用trunk端口,因为trunk端口可封装vlan标签。



S2(config-if)#end



! 查看配置结果

S2#show vlan



! 保存配置

S2#copy running-config startup-config

如此,配置就完成了,s1中的vlan1与s2中的vlan1便可以直接通信,vlan1与vlan20与vlan30无法通信。
细看的朋友可以发现,上面的案例配置看起来有这么多行代码,其实就是4行关键的代码反复的在使用,需要我们自己发挥的空间真的不大。
整体的配置路由就是:进入配置模式——创建vlan——把相应的端口划分相应的vlan中——但如果
为什么上面配置的是trunk,而不是access呢?配置trunk是为了让同一VlAN跨交换机通信,如果理解了这句话,那么上面的配置案例非常简单。

弱电君最后补充下


如何实现交换机的远程登陆?

通过一台连接在网络中的计算机,用Telnet命令登录网络设备进行配置。



远程登录条件:

1、网络设备已经配置了IP地址远程登录密码特权密码

2、网络设备已经连入网络工作。

3、计算机也连入网络,并且可以和网络设备通信。



说明:远程登录的计算机不是连接在网络设备Console口上的计算机,而是网络中任一台计算机。



远程登录方法:

在计算机的命令行中,输入命令“telnet 网络设备IP地址”,输入登录密码就可以进入网络设备的命令配置模式。

说明:远程登录方式不能用来配置新设备,新设备应该用控制台配置IP地址等参数,以后才能使用远程登录进行配置。
