基于stm32F103ZET6霸道野火+ST7789LCD+xpt2046TP移植LVGL8.2.0

这里感谢两个博主，我是参考他们的博客才完成了我这次lvgl的移植，这是我找了n个后对我帮助最关键的，没有这两个博主我的此次移植很可能破产，鸣谢。

李法师

https://blog.csdn.net/maomaochong666/article/details/124896592?spm=1001.2014.3001.5502

wenzi

https://blog.csdn.net/weixin_42616791/article/details/109509883?spm=1001.2014.3001.5502



一、环境搭建

1、我是基于gcc环境+makefile项目做的，这个环境搭建参考我上一篇文章<<如何用gcc+makefile改造STM32Keil项目>>

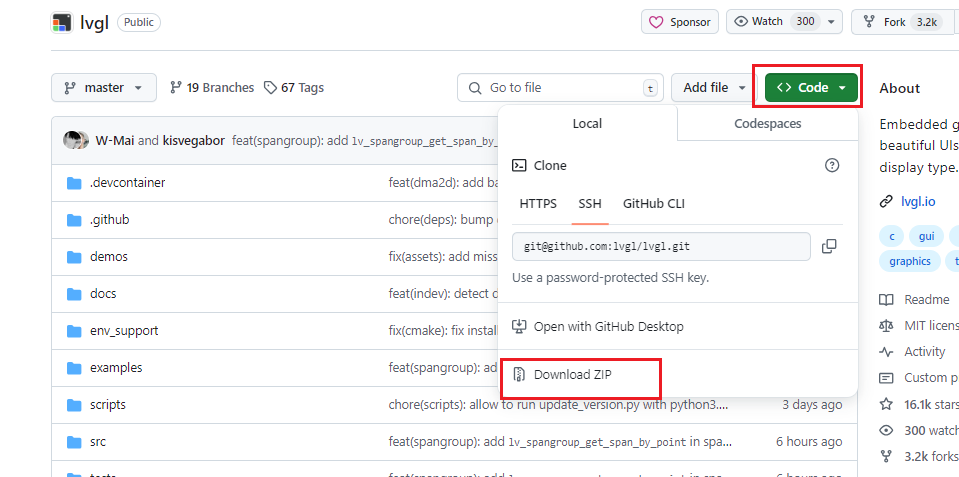

2、下载LVGL源码，下载地址：https://github.com/lvgl/lvgl

国内访问不太友好可能会比较慢，有梯子可以挂梯子没有梯子找一个镜像网址(百度github镜像就行了)

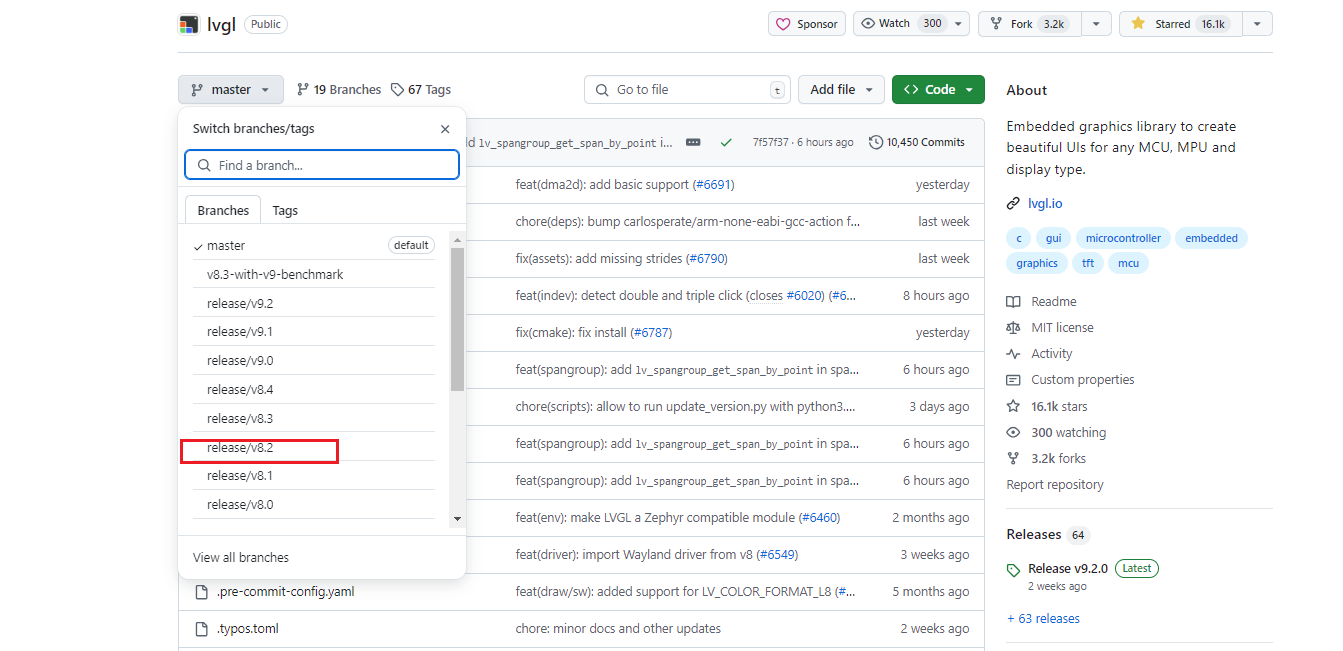

进入后直接下载的是最新的版本，我用的是lvgl8.2.0,点击master切换到8.2然后再下载就行

二、将lvgl工程放入自己项目工程中，并修改makefile编译成功

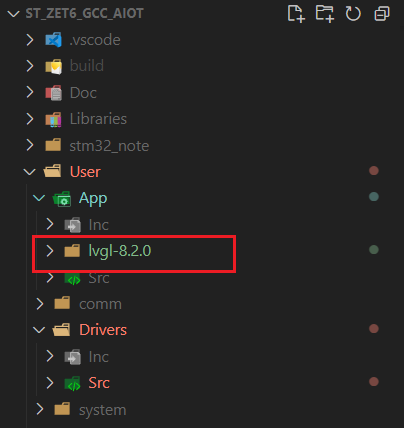

1、为了省事我直接将整个文件夹copy到了项目中，由于我是用的gcc+makefile所以就相对比较省事，不需要像keil那种把每个文件拖进去，直接修改makefile文件就行

2、修改makefile编译lvgl，由于我这里把所有的都文件都包含了，所以导致编译会有点慢，其实真正需要的就是lvgl/src和lvgl_driver文件的文件，这个网上到处都是，后续我这边也会持续优化，当前只是移植展示

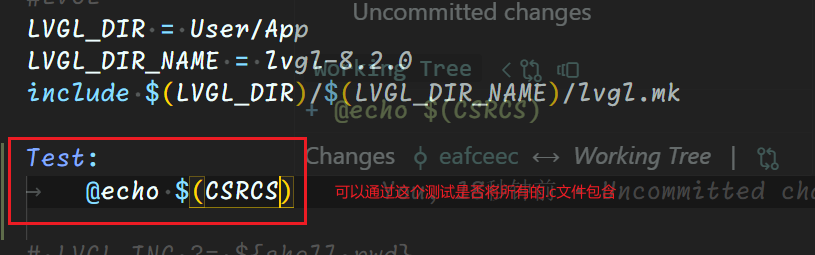

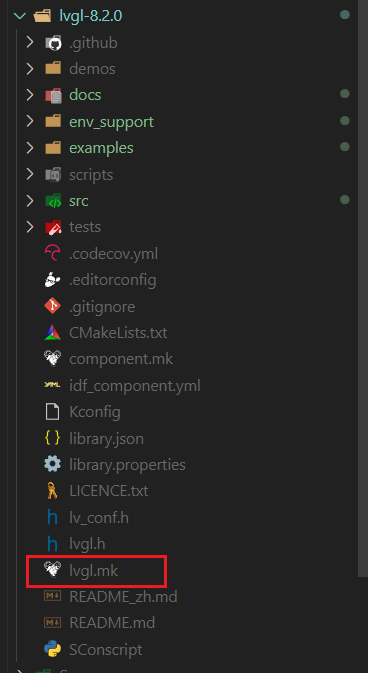

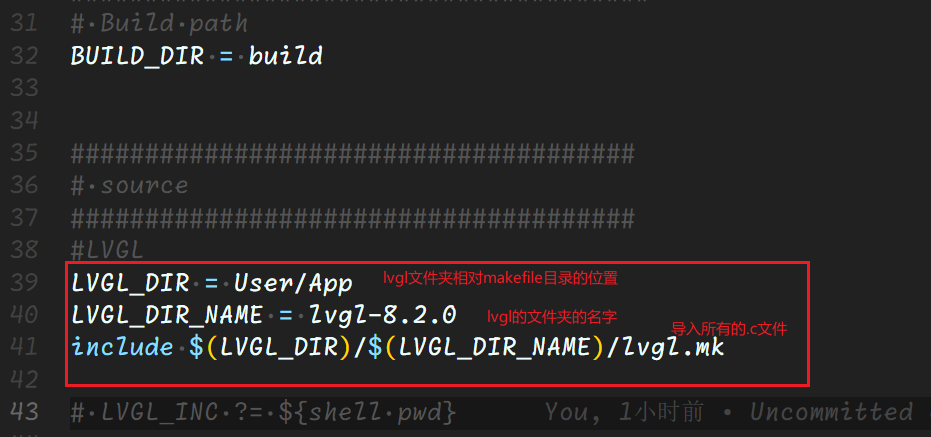

第一步：设置LVGL的目录位置，是基于makefile当前目录，然后设置LVGL目录名，方便后面使用，最后用include导入lvgl目录下的lvgl.mk文件

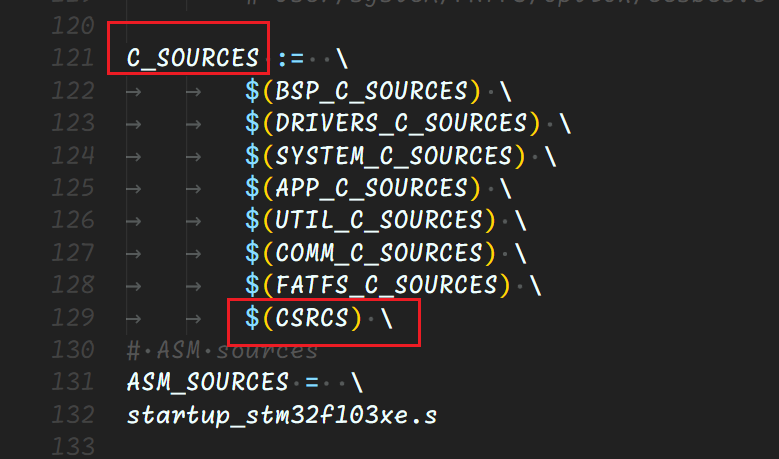

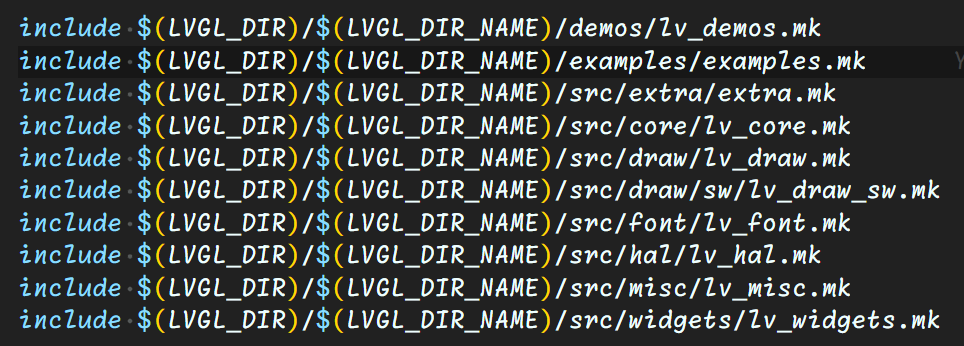

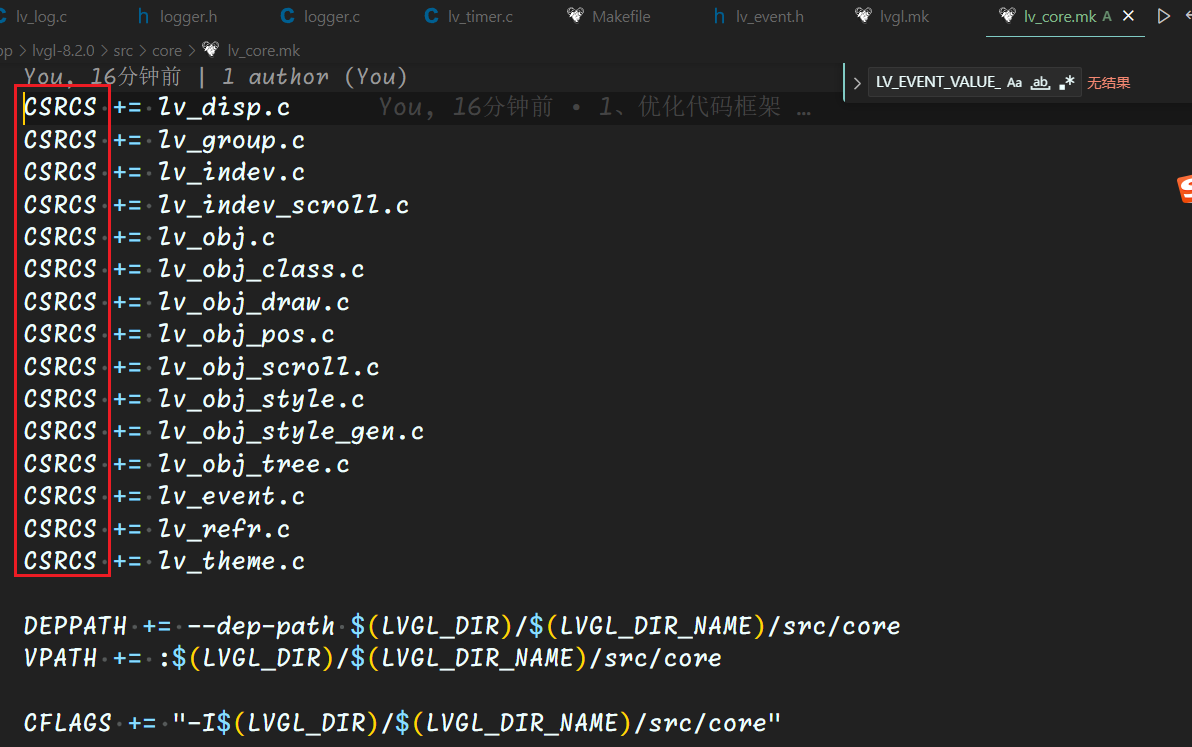

注意：这里导入的.mk里面其实还会继续导入其它文件夹的.mk，举其中一个lv_core.mk说明，这里是将对应文件夹中的所有*.c文件赋值到CSRCS，然后我们在makefile中奖CSRCS添加到编译中就可以编译所有的.c文件 ，可以用

Test:

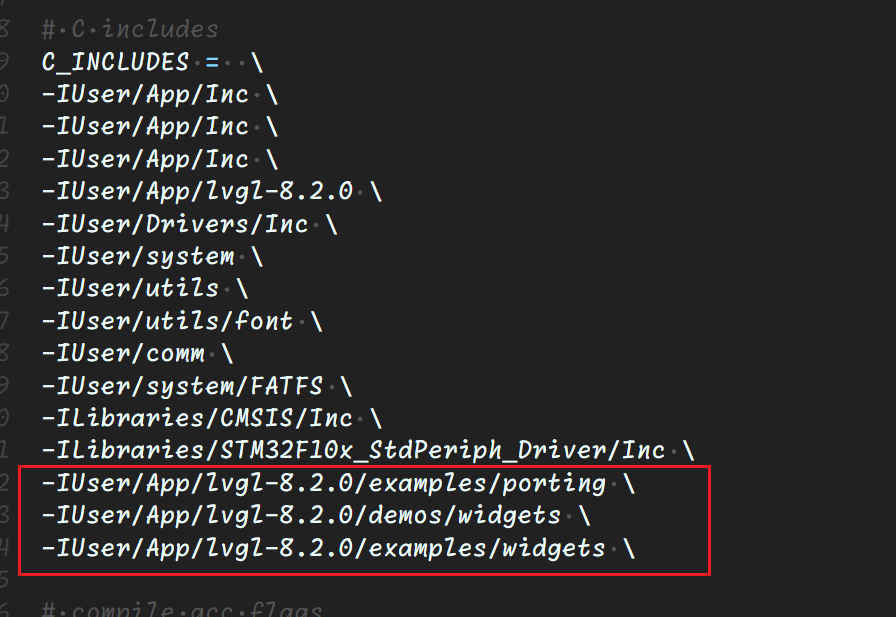

    @echo $(CSRCS)测试是否包含了所有的.c文件，然后放入自己c文件和头文件的变量中，这样直接执行make就可以编译所有的lvgl文件了，我这里引入头文件的方式不是很好，应该可以直接使用&(CFLAGS),之前没有发现后面会尝试一下

第三步：修改代码

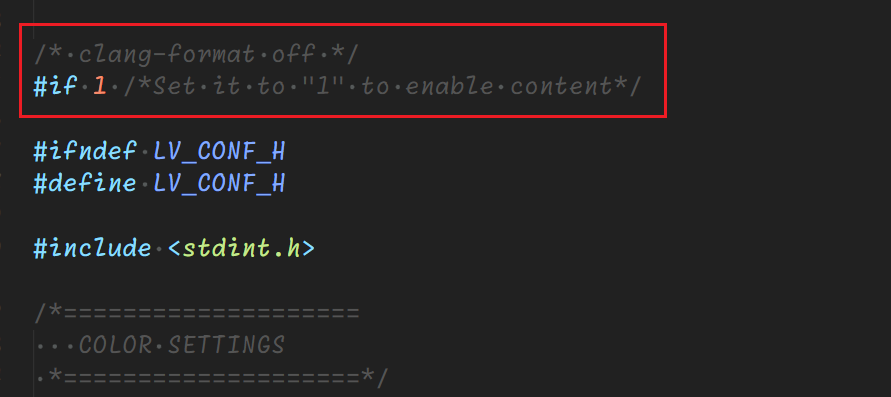

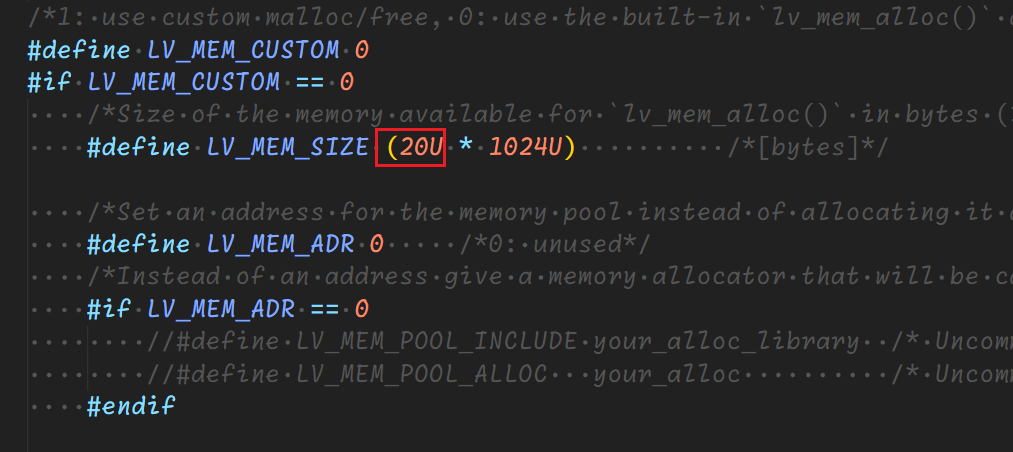

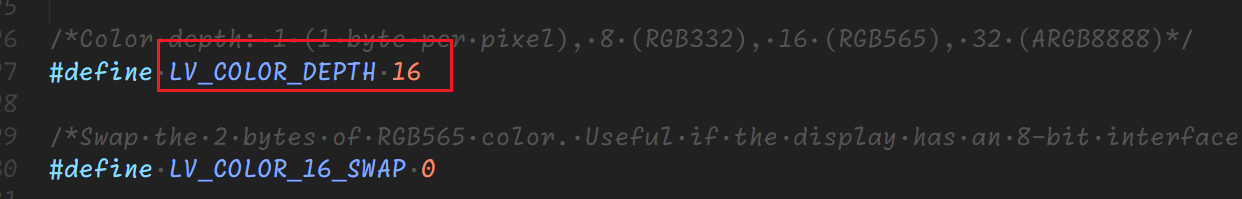

1、修改lv_conf.h文件，把开头的#if 0修改成if 1，然后将颜色深度改成16使用RGB565，这里的堆内存我使用的是20,具体根据自己的mcu性能



2、移植porting接口层代码，这是非常重要的部分，能否成功显示主要靠这里了，它包含了显示，文件，输入设备的驱动移植

这里文件用不到所有lv_port_fs里面的就不动了

lv_port_disp.c文件：

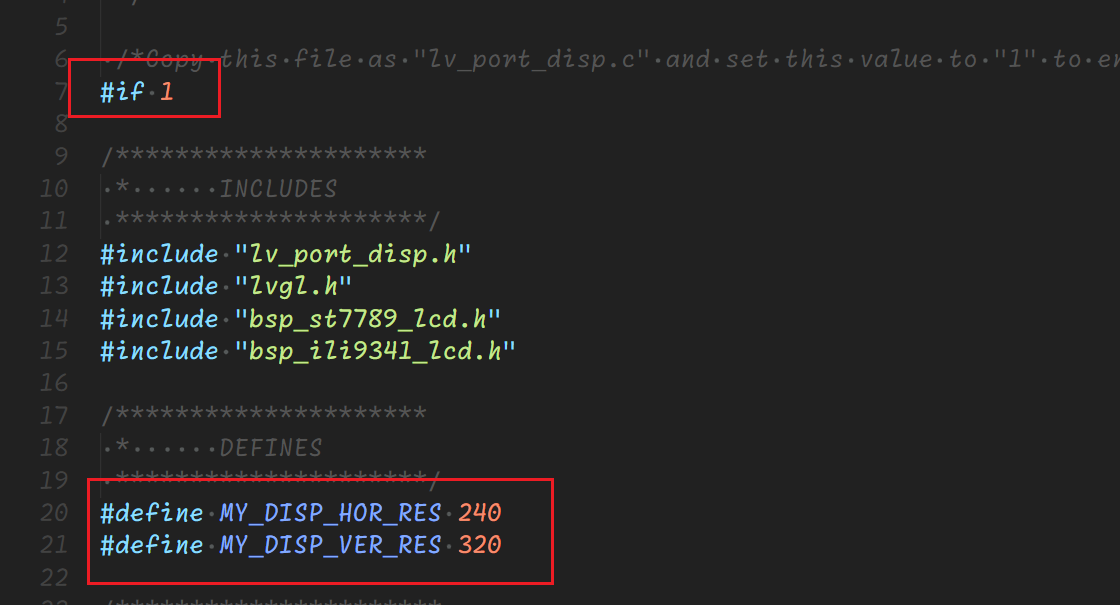

将#if 0改成#if 1，然后将屏幕的宽高修改成自己屏幕的宽高

修改

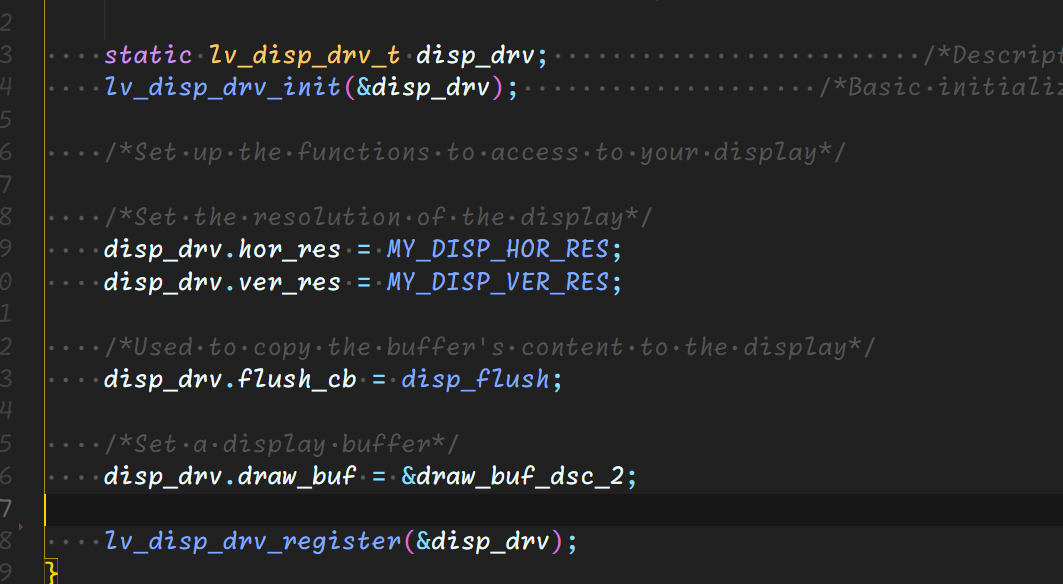

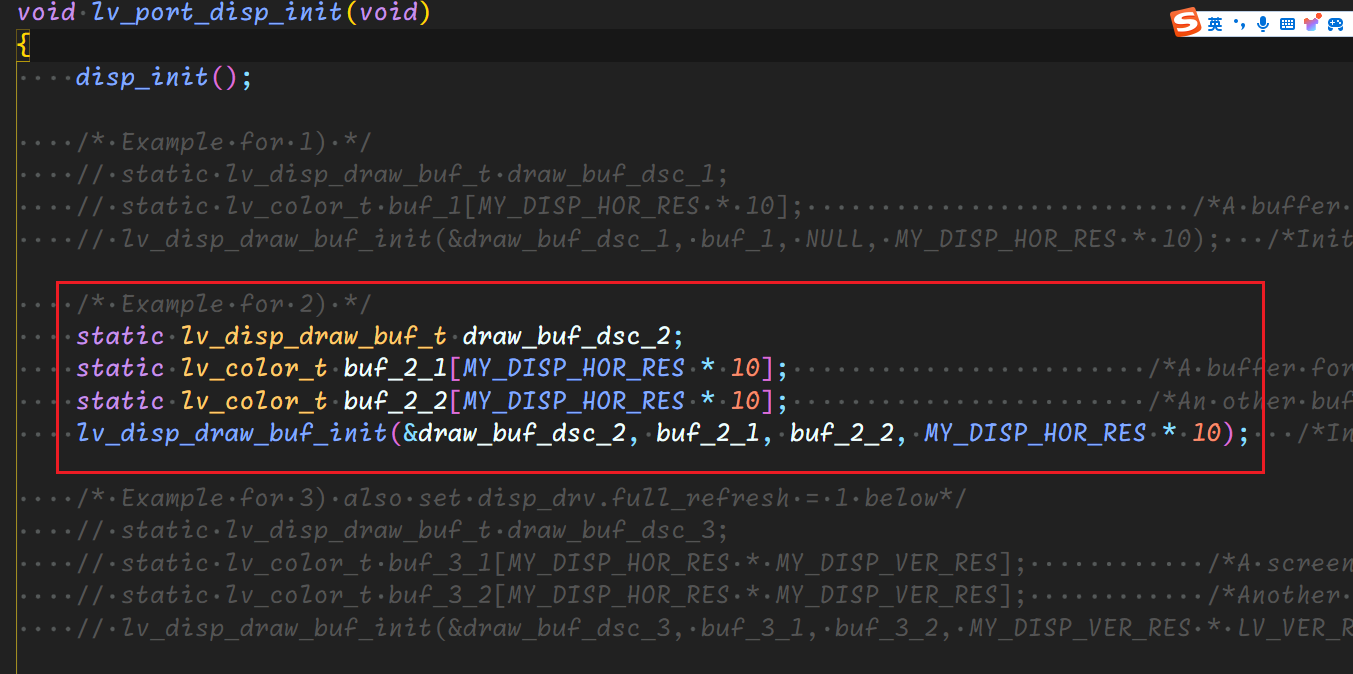

lv_port_disp_init函数，这里我们只选用第二种buffer形式即可

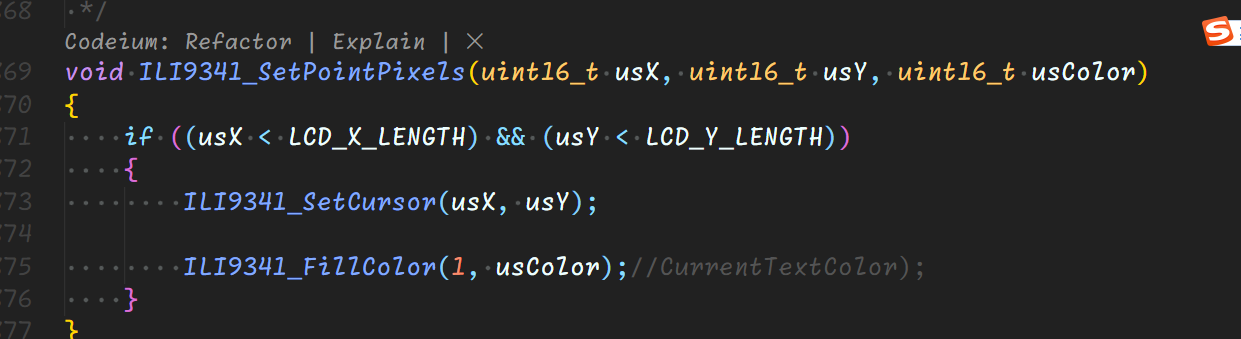

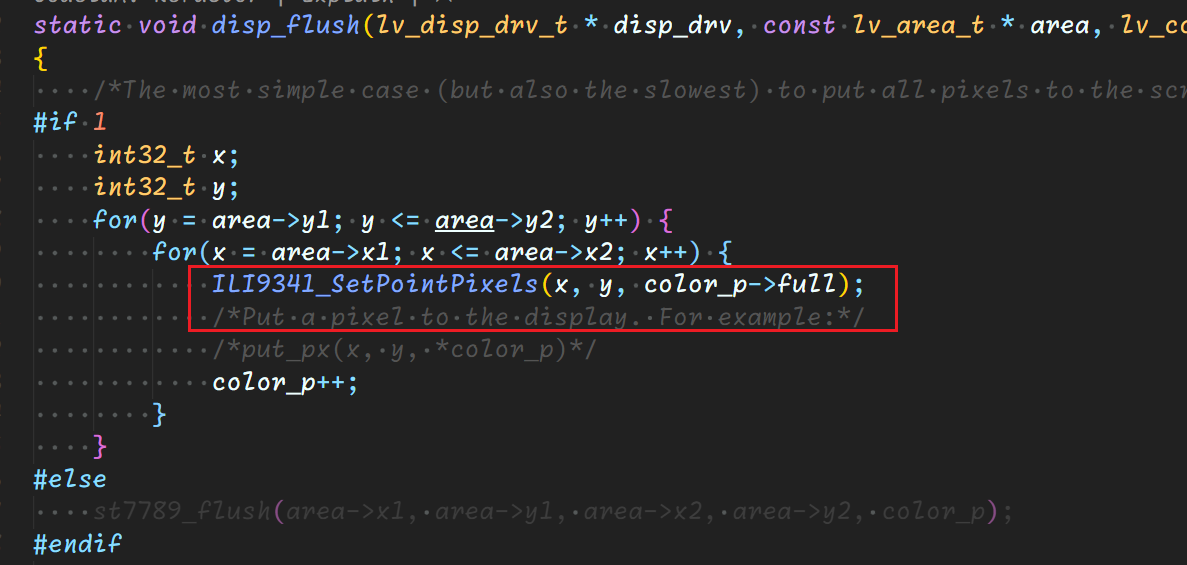

 修改disp_flush函数，添加颜色绘制代码，这行代码一般是屏幕自带的驱动代码，我这里用的是野火的st7789，基于原来的基础上简单修改了一下(虽然名字叫9341但是内部初始化会根据ID选择初始化对应的屏幕)

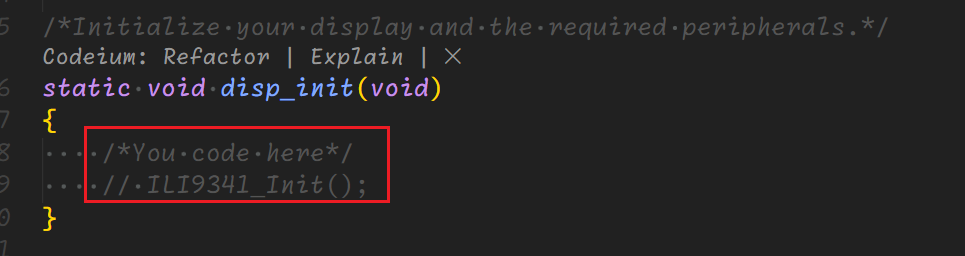

 可以将屏幕初始化放在这里，我是放在main里面了原因是...

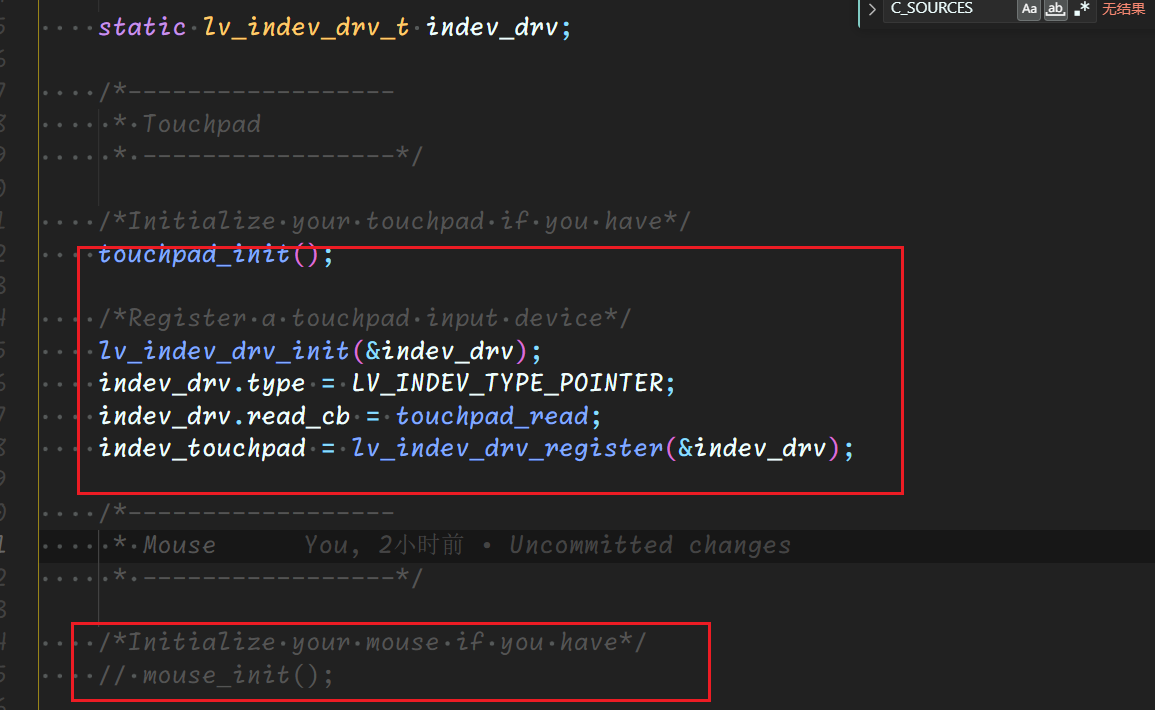

 修改lv_port_indev.c ，同样将#if 0改成#if 1

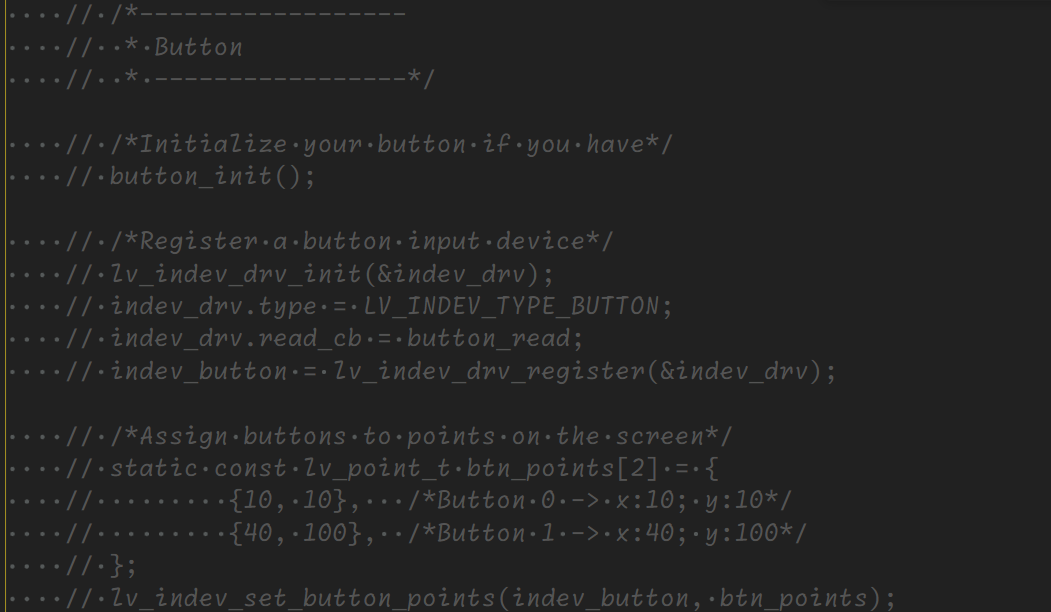

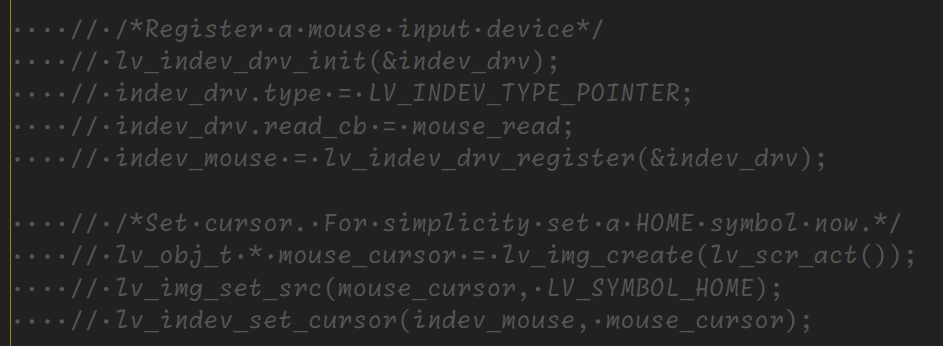

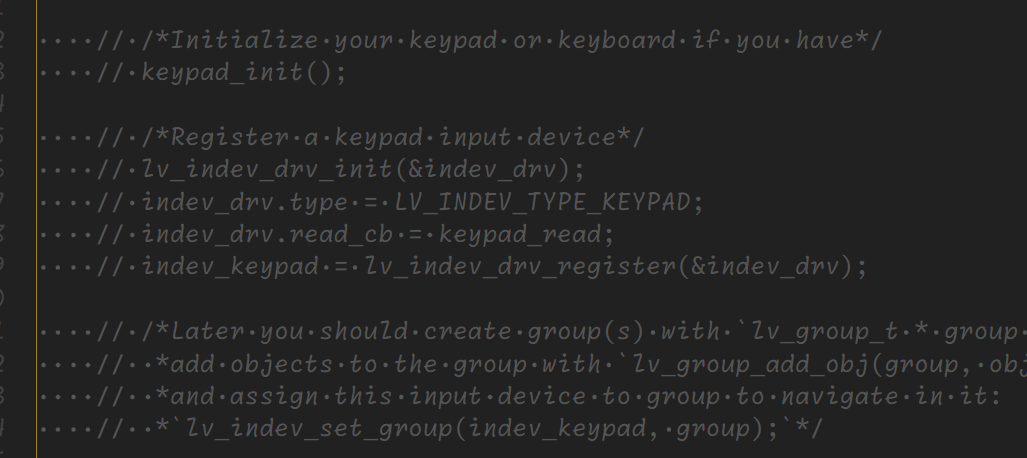

然后由于我用的是TP触摸方式，所以只需要把TP的打开，其它的通通注释

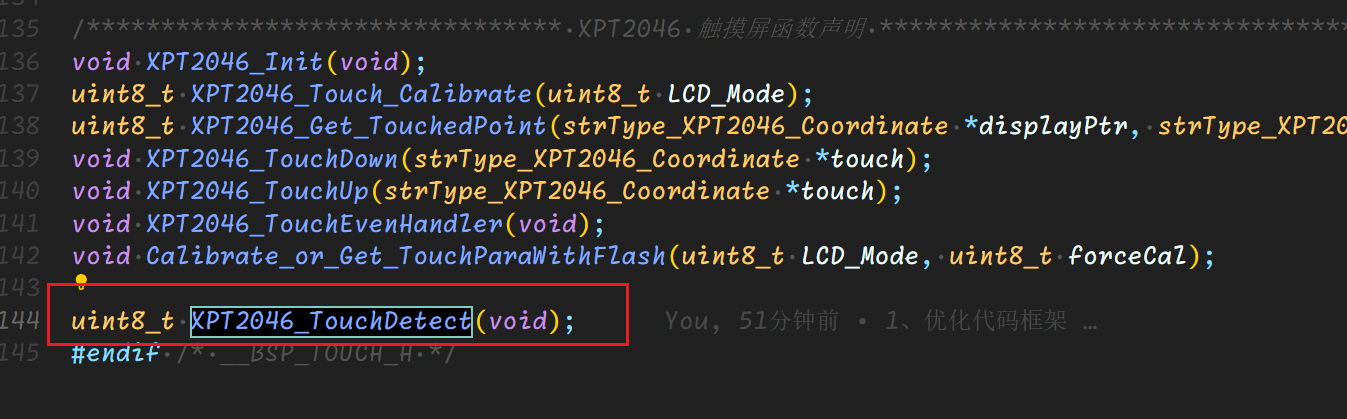

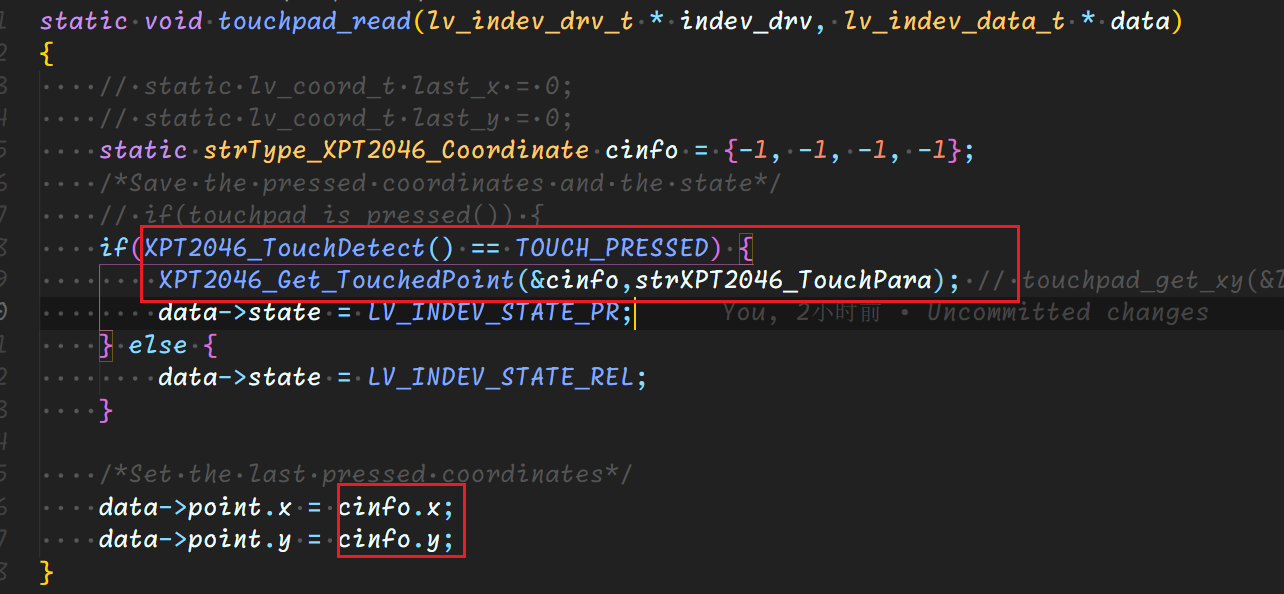

 修改touchpad_read函数，这里的XPT2046_TouchDetect，XPT2046_Get_TouchedPoint函数都是野火屏幕驱动中的代码不需要修改，其中需要将XPT2046_TouchDetect，在.h中声明出来其它的不用动

对了，lv_port_indev.h和lv_port_disp.h文件中的#if 0 别忘改成#if 1

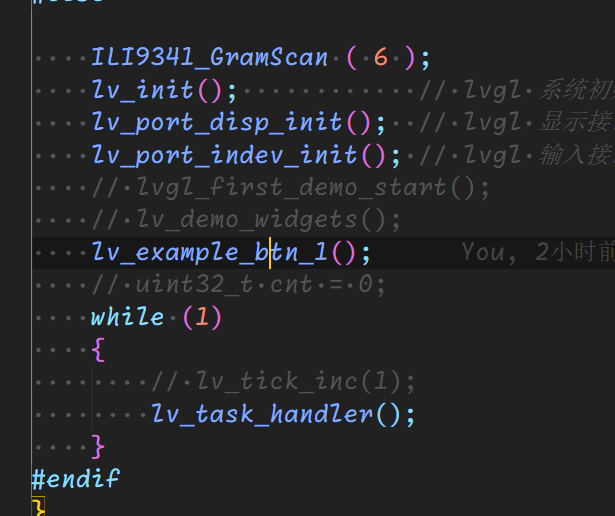

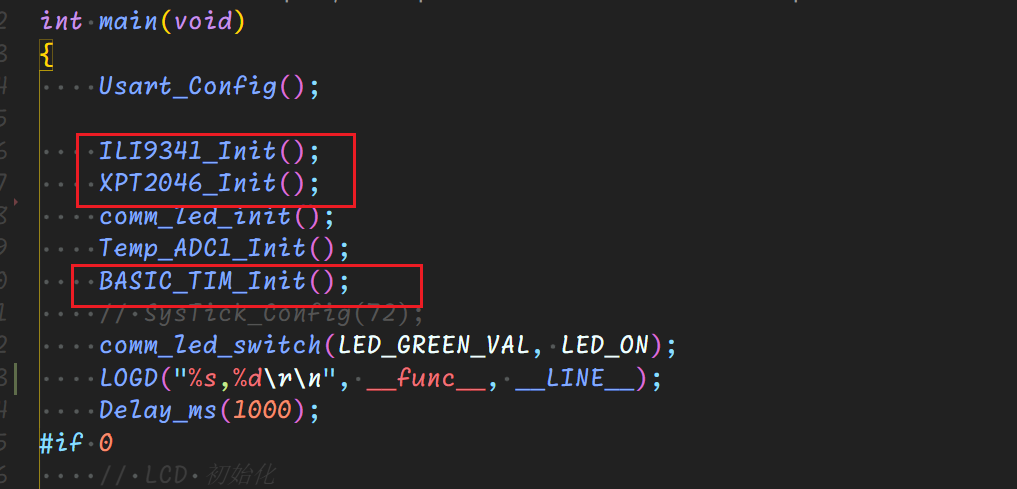

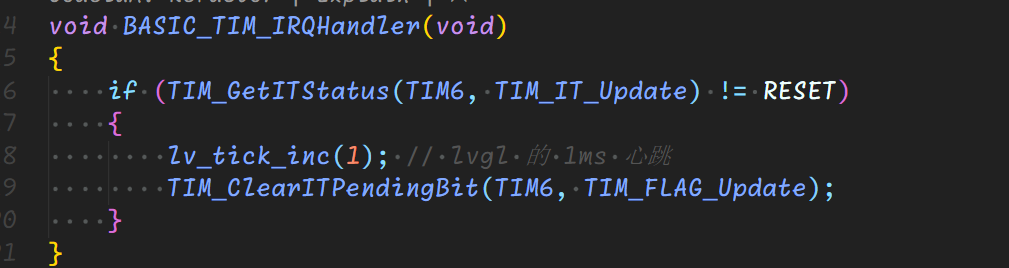

三、在main函数中初始化并使用tim定时器给lvgl一个基本时钟，这里的lcd初始化，TP初始化以及TIM初始化在野火的模块代码中都有我就不写了，因为里面是一模一样的

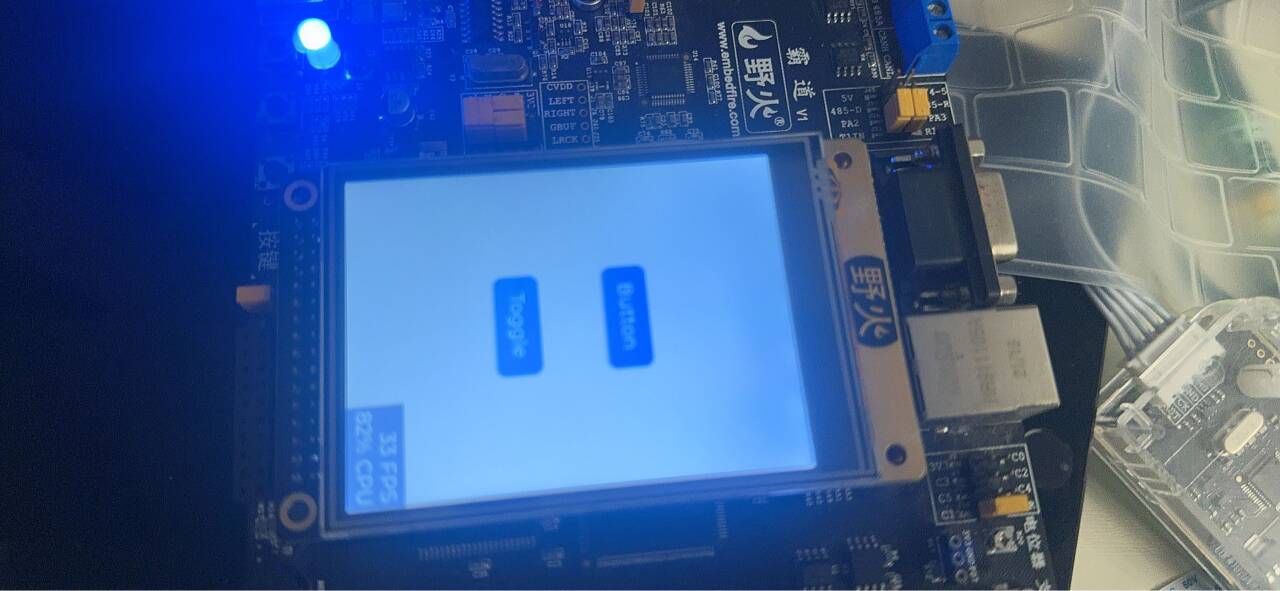

最后运行效果如下，点击Toggle会变颜色
