【分析笔记】DW7888 马达驱动芯片待机模式漏电流过高的问题
发现问题
客户反馈说我们的硬件关机漏电流很大，但是拔掉电池之后再上电（仍处于关机状态）就会恢复为 16~20uA 左右。这让我也讶异，因为亲自测试过，漏电流只有 MCU 的休眠电流 16~20uA 左右 （包含一些电子元器件），远远低于项目要求的 <100uA。
观看客户的复现步骤，发现客户每次在关机之前，都会通过触摸触发设备一些功能，而我的测试是开机之后，等上位机运行正常就直接关机（未驱动电机转动）。
分析问题
触摸触发的功能其中最直观的是让电机转动，因此高度怀疑跟电机驱动部分功能有关，通过断开上位机，直接通过串口控制设备转一下电机，然后再关机，果然复现问题，漏电流为 380uA 左右。当问题出现之后，必须拔掉电池再重新上电，电流才会下降到正常的范围（20uA 左右）。
电机驱动 IC 有 6 颗，分别平均分布在 A、B 两块副板上，拔掉副板的电机驱动连接线，电流直接降至 200uA 左右，反复测试都是如此，跟带不带电机没有太大关系。因此确认与电机驱动IC有关，通过示波器测量控制芯片的控制信号，确认软件控制逻辑正确，此时发现该电机芯片的电源不受控，直接通过电池供电。

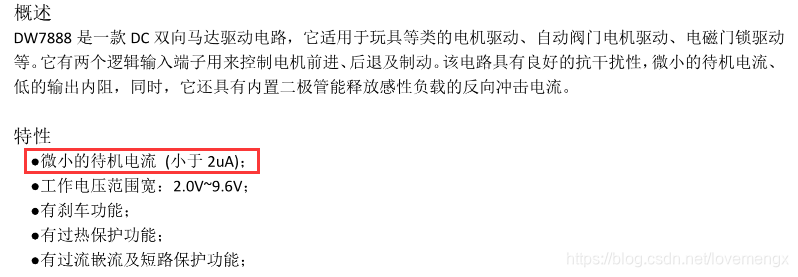

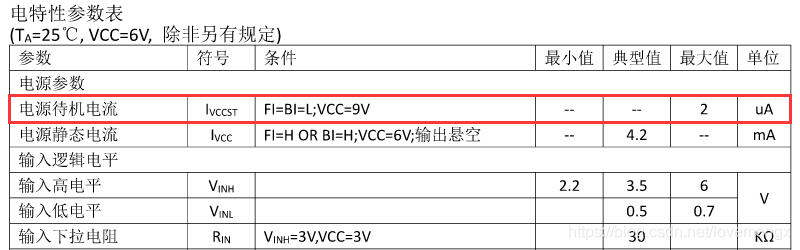

电机驱动IC型号是 DW7888，我们查到规格书，待机电流 <2uA，因此即使电源未关断，在待机模式下，漏电流也不至于那么大才对。
然后回想问题的复现流程，开机之后默认为待机模式，为什么一驱动电机，再进入待机模式，就会出现问题呢？

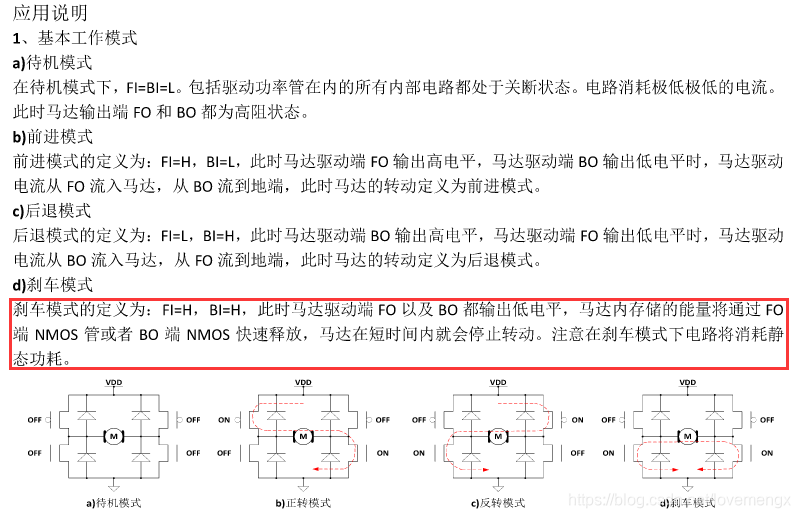

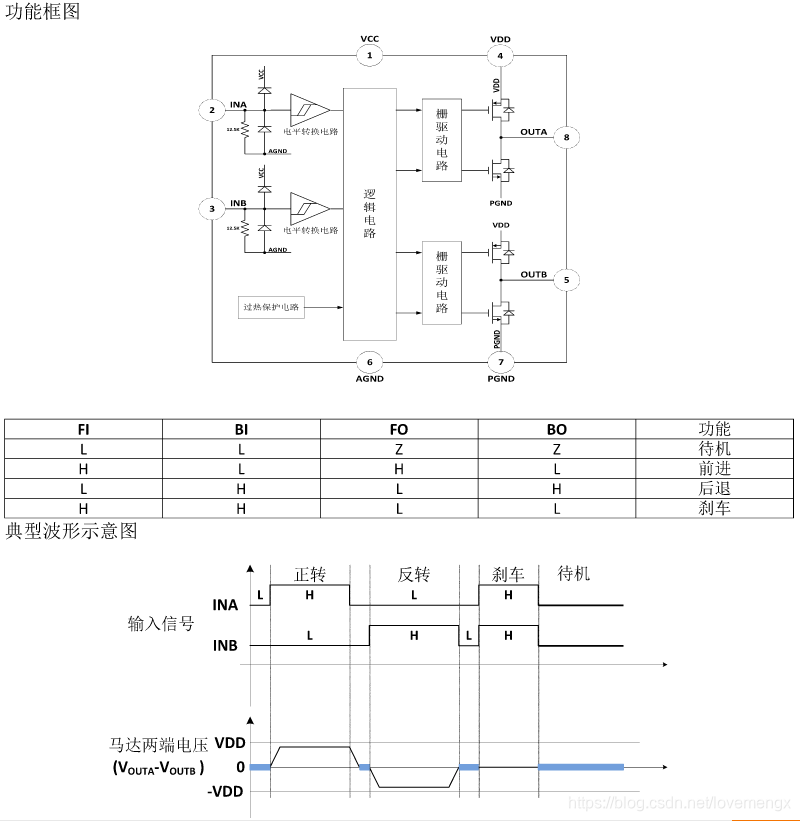

这与芯片规格书描述不符呀？跟我们的硬件工程师沟通之后，让我在出现问题的时候让芯片进入刹车模式，然后再进入待机模式。想到规格书有写到刹车模式是可以释放马达能量的，觉得有机会，顺手就用飞线出来的3.3V，同时给其中一颗电机驱动IC的两个输入信号碰一下（FI\BI 都置高电平），奇迹出现了，电流居然下降了 60uA 左右，依次将所有的电机都这么操作一次，电流最终降到 20uA 的水平，说明每颗驱动IC漏电流在 60uA 左右。
我很兴奋的马上通过 MCU 来模拟这种操作，结果让人大跌眼镜，居然没效果，拿出示波器来测量，发现确实有给出刹车信号，百思不得其解（原因下文有解）。
最后电话咨询供应商，供应商拖了蛮久才回复说是这个芯片本身的待机电流就是在 50uA~60uA 左右，但是这个回复解释不了我们实测的现象，就请他帮忙联系芯片原厂的工程师沟通一下这事情。
解决问题
跟原厂技术重新沟通了整个情况，最后他们确认这是该芯片的设计缺陷，鉴于我们的新发现，他也十分诧异，希望我们寄一套平台给他们，分析原因。
最后给出的答复是 FI、BI 两个信号同时拉低的间隔要非常短，而我们两个信号拉低间隔了 900ns，他们用 8M 的 MCU 同时设置拉低（受示波器精度影响，测量不出时差），就能解决此问题。
恍然大悟，我们咋没想到呢，我们当时测试的时候是将 DW7888 输入信号飞的线拧在一块，然后再去碰 3.3V 只高电平，从而进入刹车模式，电压是同时传给两个信号。而 MCU 是顺序执行代码，所以会有先后之分，总会有间隔。只是我们 MCU 的主频是 72M 没理由比他们原厂 8M 的 MCU 还慢，直接上代码分析，看有没有优化空间。
我们当时模拟的代码，考虑可移植和可配置，通过一个数组来存储每个在配置文件配置的 GPIO，因此实现如下：

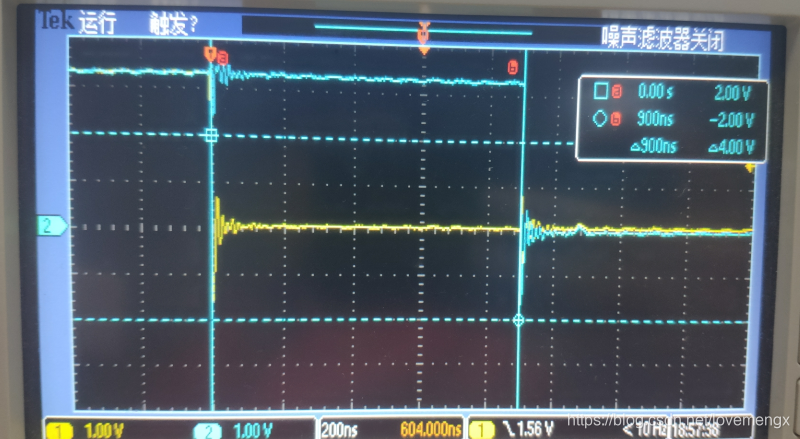

测的波形如下，两个控制信号间隔约有 900ns：
上图的代码是逐个引脚控制，两根引脚控制信号的时间间隔有 900ns，可以移除循环语句和同时设置多个寄存器位，来缩短控制信号的时间间隔。因此修改代码如下：

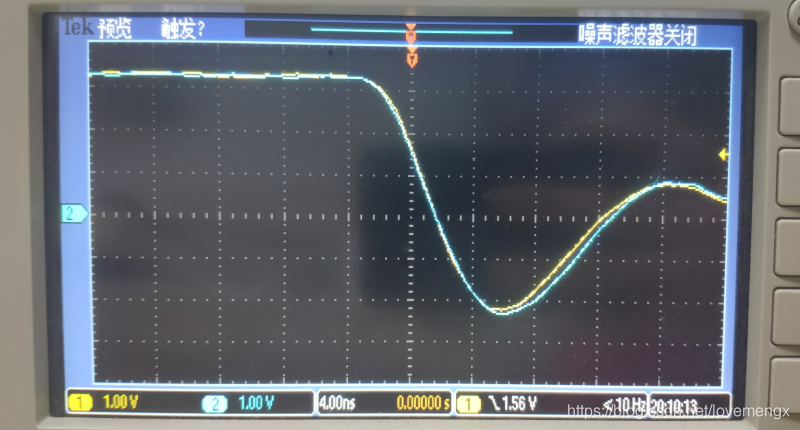

测的波形如下，同组的 GPIO 几乎是同时拉低（示波器精度有限）：

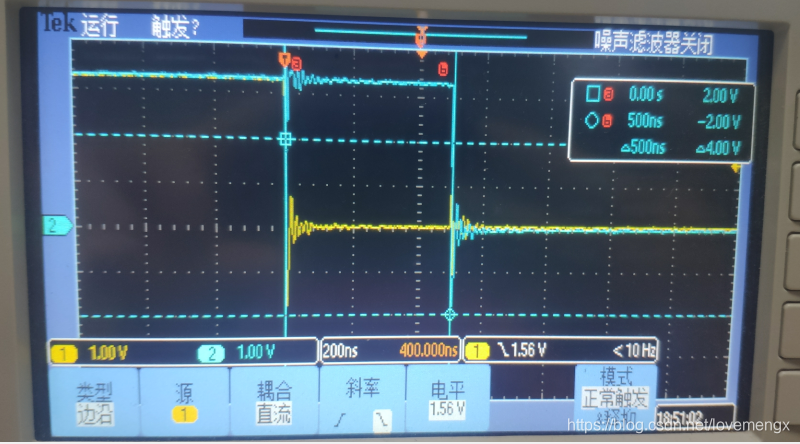

发现有一颗还存在 60uA 电流，查看原理图发现该芯片的 FI\BI 控制脚分别在GPIOA和GPIOB组，测得波形如下（500ns）：
由于 GPIOA、GPIOB 两组是分别通过调用函数来实现拉低，考虑到函数入栈出栈的消耗，采用直接操作寄存器的方式：

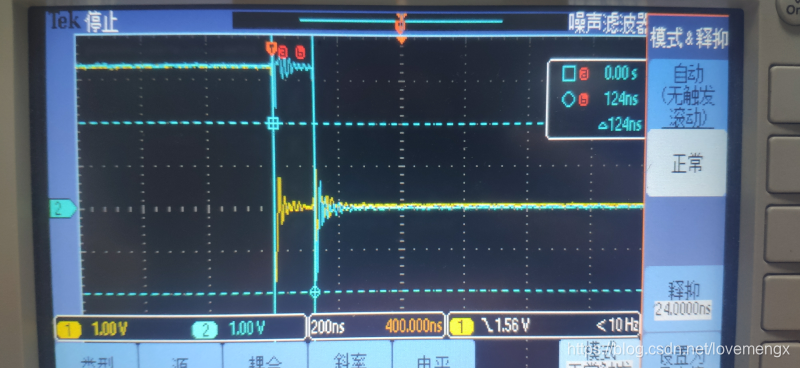

测得波形如下，间隔约 124ns （这里直观地展现出调用普通函数的入栈出栈消耗有多大了，72MHz的主频，慢了4倍多）：

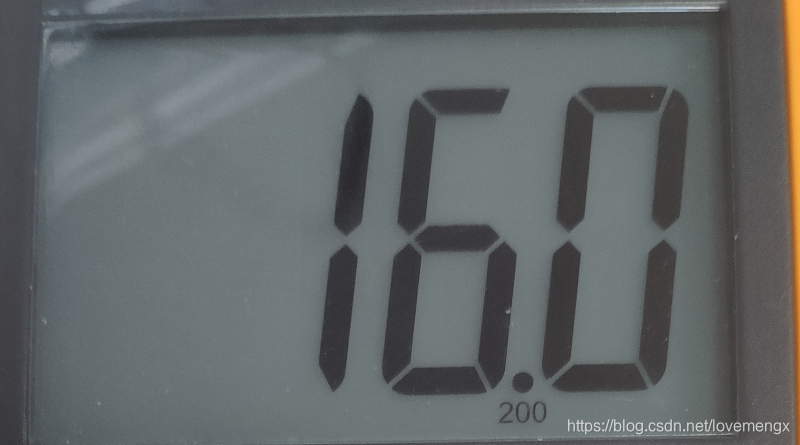

测得结果通过，16uA：
最终补丁
上面的只是工程验证，实际应用还需要考虑到代码维护性以及稳定性，如需要有明确的注释，以及需要考虑中断的影响。
--- configuration.h 2020-12-10 11:28:07.000000000 +0800
+++ configuration.h 2020-12-10 11:23:40.000000000 +0800
@@ -169,12 +169,35 @@
#define MOTOR_FI_RFRONT_PWM_CHANNEL 8
#define MOTOR_BI_LBACK_PWM_CHANNEL 9 // 左后电机
#define MOTOR_FI_LBACK_PWM_CHANNEL 10
#define MOTOR_BI_RBACK_PWM_CHANNEL 11 // 右后电机
#define MOTOR_FI_RBACK_PWM_CHANNEL 12
+// ------------------------------------ 注意(lmx:20201210) -----------------------------------
+
+// 修复 DW7888 芯片缺陷(需要注意此相关代码仅适用于 DW7888 驱动芯片):
+// 1.当驱动电机之后再进入待机模式, 每颗芯片会存在 60uA 左右的漏电流, 而这些芯片的电源不受控制
+// 2.有效修复方法是先进入刹车模式, 再进入待机模式, 两个输入信号同时拉低的时间一定要小于 500ns
+// 3.由于当前硬件设计有一颗驱动芯片分别用了 GPIOA-15\GPIOB-3 两组引脚, 因此不能一次性同时设置
+// 4.实测可以通过直接操作寄存器的方式缩短两组 GPIO 控制时间间隔(124ns):
+// unsigned int groupa_allpin = FIX_DW7888_CHIP_BUG_GPIO_PIN_1;
+// unsigned int groupb_allpin = FIX_DW7888_CHIP_BUG_GPIO_PIN_2;
+// GPIO_BOP(FIX_DW7888_CHIP_BUG_GPIO_GROUP_1) = groupa_allpin;
+// GPIO_BOP(FIX_DW7888_CHIP_BUG_GPIO_GROUP_2) = groupb_allpin;
+// delay_1ms(100U);
+// disable all interrupt code
+// GPIO_BC(FIX_DW7888_CHIP_BUG_GPIO_GROUP_1) = groupa_allpin;
+// GPIO_BC(FIX_DW7888_CHIP_BUG_GPIO_GROUP_2) = groupb_allpin;
+// enable all interrupt code
+
+#define FIX_DW7888_CHIP_BUG_GPIO_GROUP_1 GPIOA
+#define FIX_DW7888_CHIP_BUG_GPIO_PIN_1 (GPIO_PIN_9 | GPIO_PIN_8 | GPIO_PIN_15 | GPIO_PIN_10 | GPIO_PIN_11)
+#define FIX_DW7888_CHIP_BUG_GPIO_GROUP_2 GPIOB
+#define FIX_DW7888_CHIP_BUG_GPIO_PIN_2 (GPIO_PIN_13 | GPIO_PIN_12 | GPIO_PIN_15 | GPIO_PIN_14 | GPIO_PIN_4 | GPIO_PIN_5 | GPIO_PIN_3)
+// ------------------------------------ 注意(lmx:20201210) -----------------------------------
+
// Action 计时模块
#define CFG_ACTION_TIMER TIMER13
#define CFG_ACTION_TIMER_RCU_CLOCK RCU_TIMER13
#define CFG_ACTION_TIMER_IRQ_NUMBER TIMER13_IRQn
#define CFG_ACTION_TIMER_IRQ_FUNCTION TIMER13_IRQHandler
--- Interface\common.c 2020-12-10 11:28:40.000000000 +0800
+++ Interface\common.c 2020-12-10 11:26:15.000000000 +0800
@@ -18,12 +18,43 @@
#include "common.h"
#include "sensor_infra_red.h"
#include "motor_control.h"
#include "action_process.h"
#include "function_switch.h"
+// ------------------------------------ 注意(lmx:20201210) -----------------------------------
+// 修复 DW7888 芯片缺陷(需要注意此相关代码仅适用于 DW7888 驱动芯片):
+// 1.当驱动电机之后再进入待机模式, 每颗芯片会存在 60uA 左右的漏电流, 而这些芯片的电源不受控制
+// 2.有效修复方法是先进入刹车模式, 再进入待机模式, 两个输入信号同时拉低的时间一定要小于 500ns
+// 3.由于当前硬件设计有一颗驱动芯片分别用了 GPIOA-15\GPIOB-3 两组引脚, 因此不能一次性同时设置
+// 4.实测可以通过直接操作寄存器的方式缩短两组 GPIO 控制时间间隔(124ns):
+// ------------------------------------ 注意(lmx:20201210) -----------------------------------
+static void dw7888_low_power_mode()
+{
+ unsigned int groupa_allpin = FIX_DW7888_CHIP_BUG_GPIO_PIN_1;
+ unsigned int groupb_allpin = FIX_DW7888_CHIP_BUG_GPIO_PIN_2;
+
+ // 刹车模式
+ GPIO_BOP(FIX_DW7888_CHIP_BUG_GPIO_GROUP_1) = groupa_allpin;
+ GPIO_BOP(FIX_DW7888_CHIP_BUG_GPIO_GROUP_2) = groupb_allpin;
+ delay_1ms(100U);
+
+ // 待机模式
+ __disable_irq();
+ GPIO_BC(FIX_DW7888_CHIP_BUG_GPIO_GROUP_1) = groupa_allpin;
+ GPIO_BC(FIX_DW7888_CHIP_BUG_GPIO_GROUP_2) = groupb_allpin;
+ __enable_irq();
+
+ return ;
+}
+
+static void common_fix_chip_bug_release()
+{
+ dw7888_low_power_mode();
+}
+
static void common_periph_clock_init()
{
// 系统滴答时钟初始化
systick_config();
// 启用各个公共时钟
@@ -85,14 +116,14 @@
simple_sensor_release();
adc_control_release();
led_control_release();
master_transfer_release();
power_manager_release();
time_base_release();
+ common_fix_chip_bug_release();
common_periph_clock_release();
-
return ;
}
// 进入升级模式(实质是跳转到 boot )
void common_enter_update_mode(void)
{
问题总结
1. 以后写完程序之后要测试低功耗的时候，应该全功能跑完之后，再关机来看漏电流。
2. 后面我们发现芯片承认书里面的 DW7888 规格书里面的被改为待机电流为 <50uA，也就是一开始选型就能发现问题，只是我们硬件工程师不够细心（虽然有他签字），这也从侧面证实了供应商其实是知道有这么一个问题，原厂之前应该也不知道有这种解决办法。
3. 像多个信号需要同时触发，使用手动去测试可以通过，但是MCU模拟却不通过，就需要首先考虑到 GPIO 之间的间隔时间，因为 MCU 代码是串行执行的，不像 FPGA 可以通过一个时钟触发多个代码块同时执行。那么简单的道理，居然让我给忽略了，忽略了，忽略了，唉。。。
