一种常规的四芯或多芯排线的线序检测电路

大家好! 工厂生产或电子产品出厂检测时通常会需要检测一下四芯或多芯电缆两端接线或焊接是否正常,一些人工失误导致多芯线焊接交叉,缺焊的情况需要出厂前筛选出来,这里提供一种常规可靠的检测多芯排线线序是否正常的方法。分享给大家。

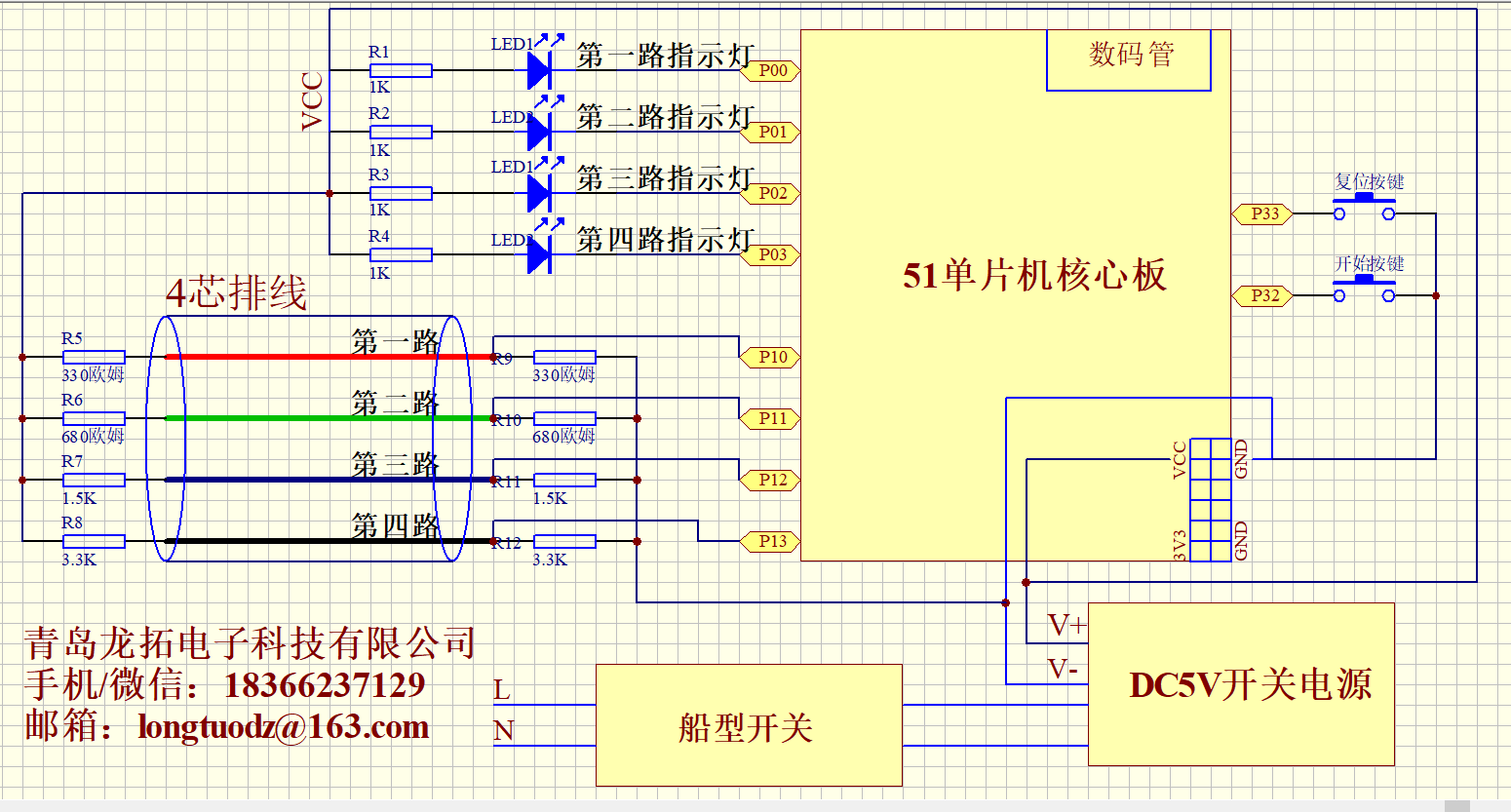

下面直接上原理图:
   ![](https://img2020.cnblogs.com/blog/2195395/202010/2195395-20201028211632799-1242740439.png)

由图可知,四芯排线由红、绿、蓝、黑四根线组成。4芯线两端分别固定在专用的夹具上。第一路红线两端电阻分别是R5和R9都是330欧姆。P10、P11、P12、P13分别是4路AD分压想好采集。当没有导线接入时,P10到P13采集到的电压均为0V,即四路都不导通。当四路连接线都导通时,P10到P13采集到的AD电压值都为VCC%2=5%2=2.5V.如果有任意两路交叉的情况。例如红、绿色线交叉,会造成R5(330欧)和R10(680欧)串联,R6(680欧)和R9(330欧)串联,此时P10采集到的电压为VCC*(680%(680+330))=3.366V。同样通过公式可计算出P11的电压为1.634V。按此原理来判断所有四芯电缆是否有开路或者交叉的情况。
 每一路配有专用指示灯,方便用户观察,线序异常蜂鸣器报警功能。
 需要图纸或者源码资料的可以私信我邮箱:longtuodz@163.com。谢谢。
