8086实时时钟实验（二）——《x86汇编语言：从实模式到保护模式》读书笔记06

上次我们说了代码，这次我们说说怎样看到实验结果。

首先编译源文件（我的源文件就在当前路径下，a盘和c盘在上一级目录下）：

nasm -f bin c08_mbr.asm -o c08_mbr.bin
nasm -f bin c09_1.asm -o c0901.bin

然后将bin文件写入a盘和c盘

dd if=c08_mbr.bin of=../a.img

dd if=c0901.bin of=../c.img bs=512 seek=100 conv=notrunc

注意：也许你需要根据自身的情况修改路径



好了，运行Bochs

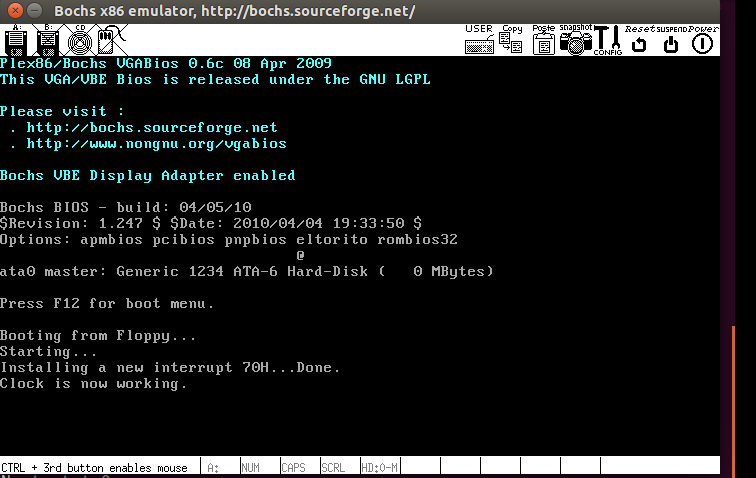

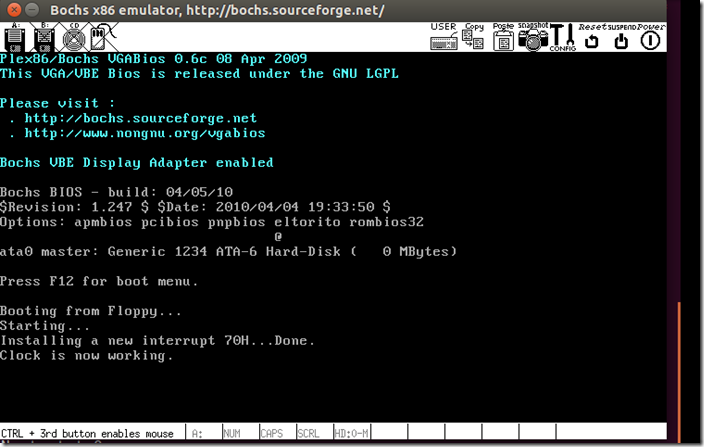

可是结果令人失望，不管我怎么尝试，都看到了如下的图

只能看到屏幕中间的“@”在闪烁，可是根本看不到时间。

我也试图调试一下，在中断处理程序里面打了断点，可是中断似乎进不去。

无法运行出正确的结果，也许不是我们错了，或许是工具的问题。毕竟我用的是win7+vmware+ubuntu+bochs，而不是一个真实的环境。



好吧，既然这条路走不通，那我就换一条路吧。是不是vmware的问题呢？那我们用virtualBox试一试。

于是，我打造了win7+virtualBox+ubuntu+bochs，可是和上面的结果完全一样，还是失败了。看来不是vmware的问题。

真的是山穷水尽了吗？我又想了一个方法，就是作者在第四章推荐的方法，virtualBox+VHD文件；

说干就干，首先，我们需要在virtualBox上创建一台虚拟机。

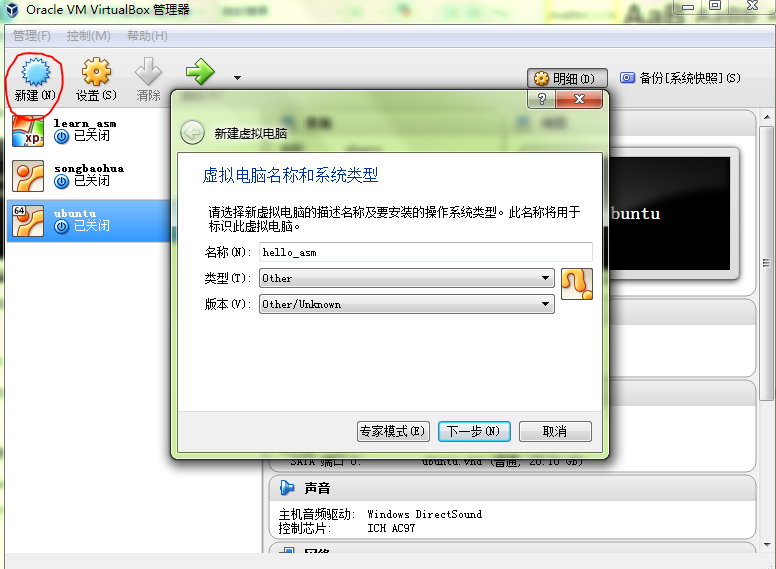

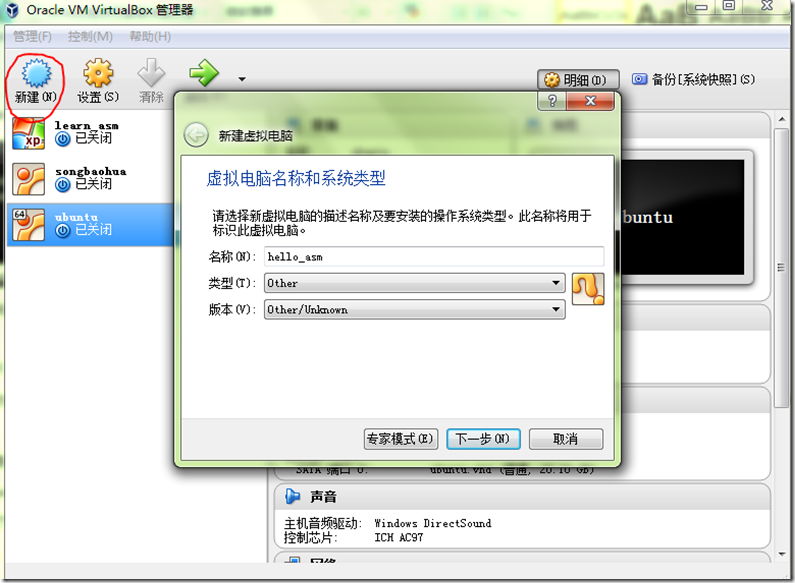

第1步：启动VirtualBox，点击【新建】

图中的名称是自己起的，我的叫“hello_asm”;

类型和版本也不重要，很多人都会误解，以为VirtualBox会根据我们的选择来安装一个现成的操作系统。其实，并不是这样，让我们选择操作系统的唯一目的，就是根据我们的选择，在后面的步骤中为我们提供合理的硬件配置。实际上，我们不打算安装任何操作系统，所以，我选择了Other。好的，我们点击【下一步】；

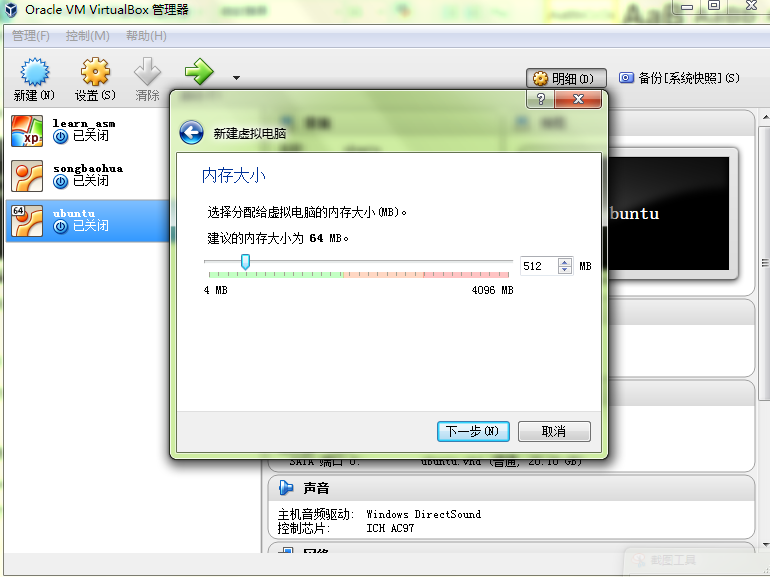

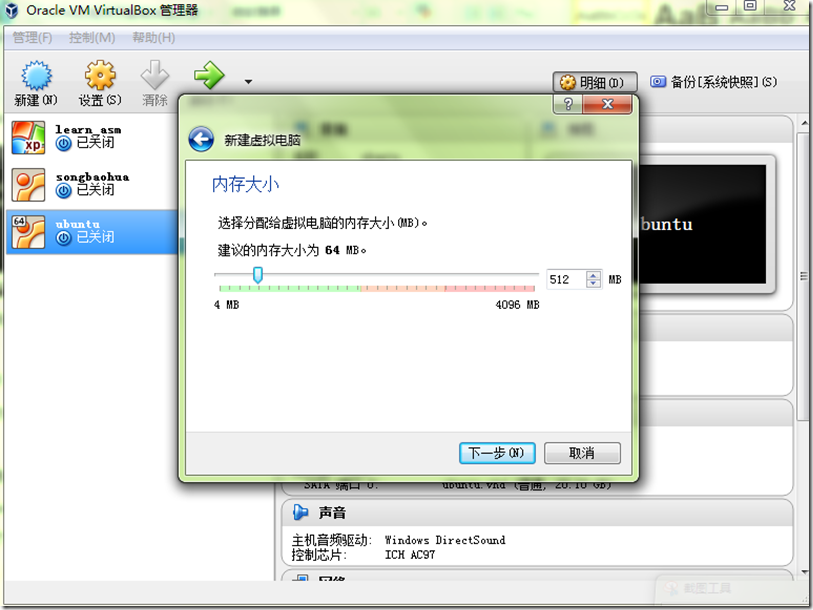

第2步：分配内存大小

内存大小就根据自己主机的物理内存来配置吧，这里我选了512M，然后点击【下一步】；

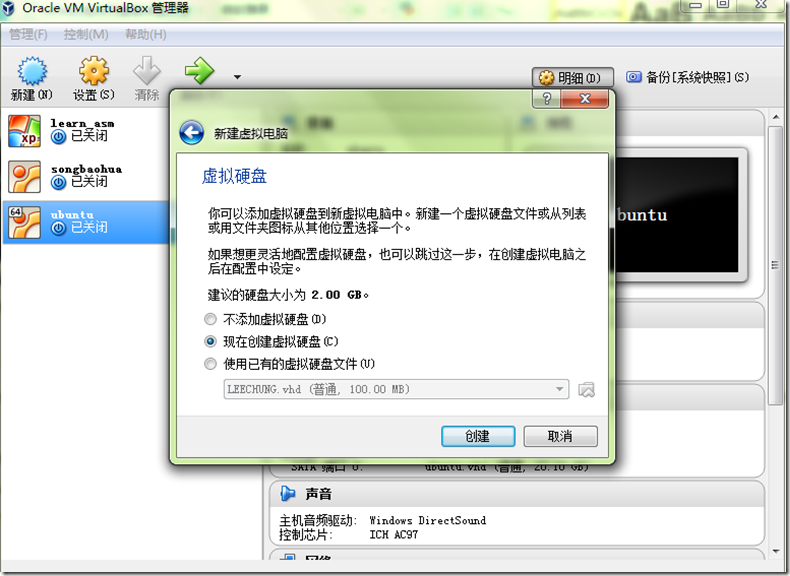

第3步：创建虚拟硬盘（或者用作者提供的）

这里可以用作者提供的VHD文件，也可以自己创建。为了不失一般性，我们选择‘现在创建虚拟硬盘’，点击【创建】

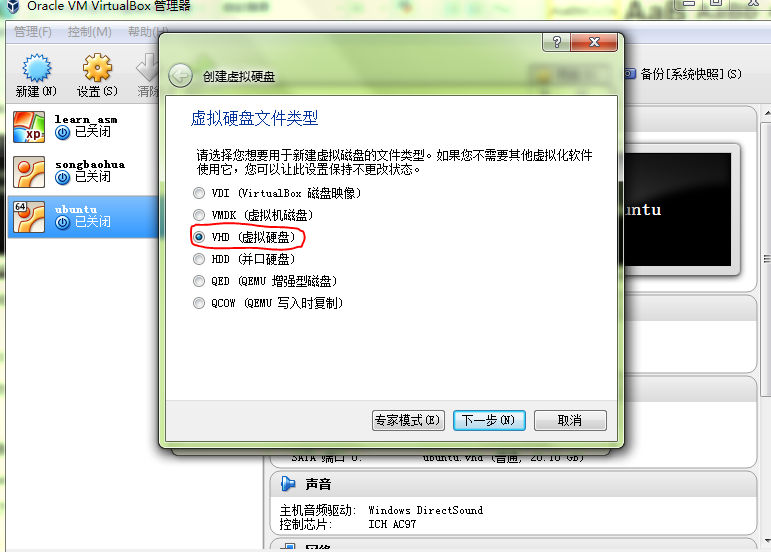

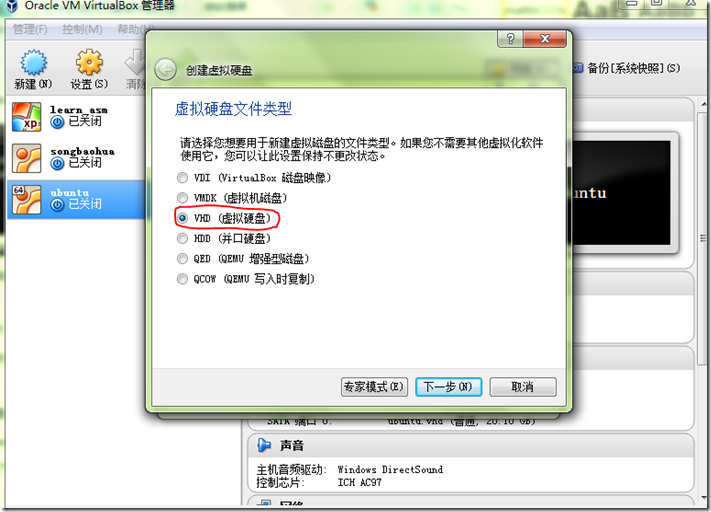

第4步：选择虚拟硬盘的文件类型

这里一定要选择VHD，因为我们打算用作者提供的工具（fixvhdwr.exe），然后点击【下一步】；

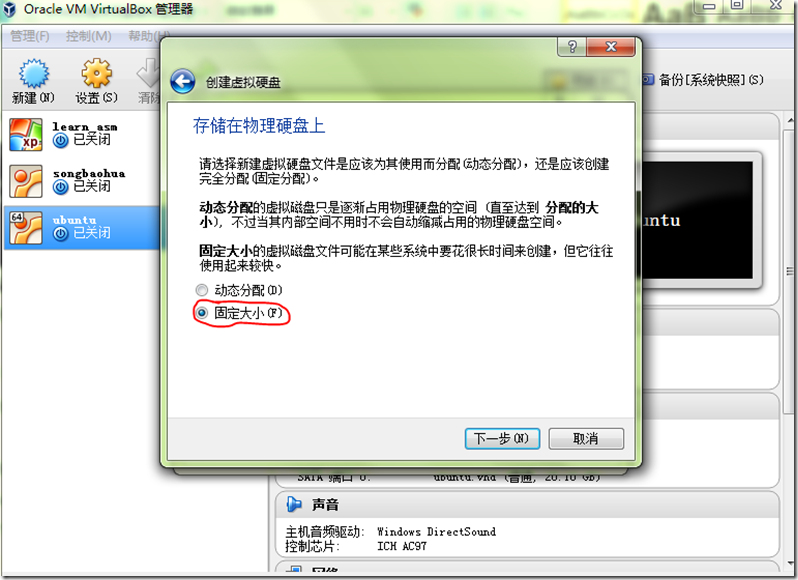

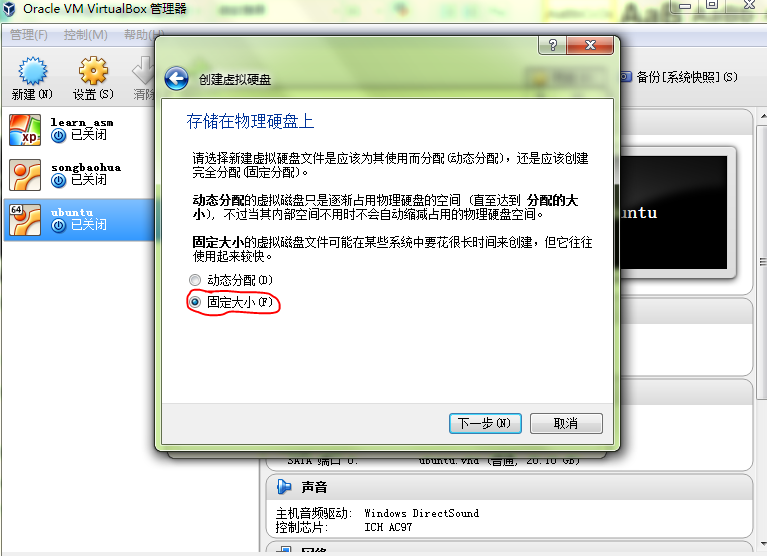

第5步：选择虚拟硬盘的类型

一定要选择“固定大小”，因为本书的配套工具只支持固定大小的。然后点击【下一步】

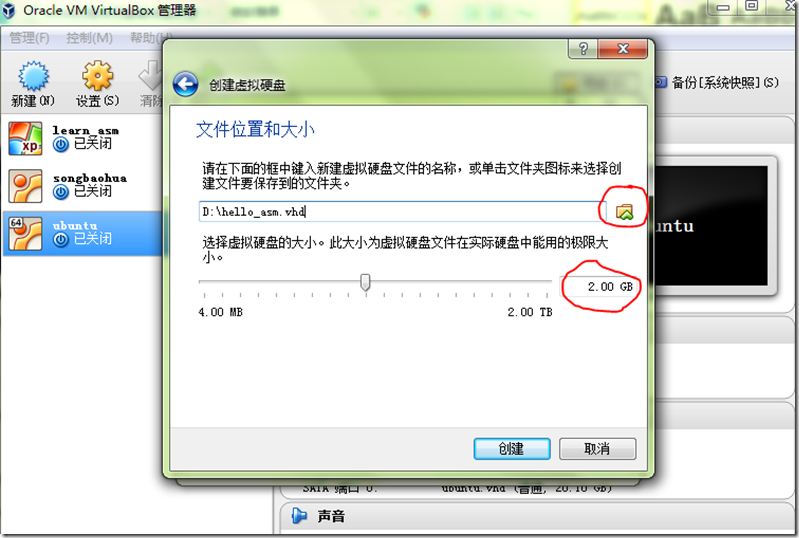

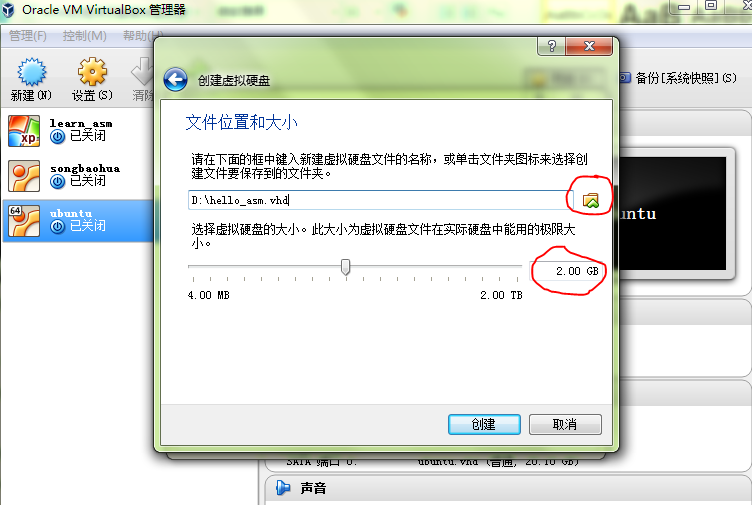

第6步：选择虚拟硬盘的位置和大小

VHD文件位置是自己设置的，一定要放在一个你可以找到的地方。其实，放在作者提供的配书工具所在的文件夹是最方便的。我这里放在D盘。

另外，还要选择虚拟硬盘的大小，我选了2GB；作者的要求是，一定要大于50MB，然后点击【创建】；



通过以上6步，我们的虚拟硬盘就创建好了。



下面的任务是把我们的bin文件写入虚拟盘，最后看一下结果。

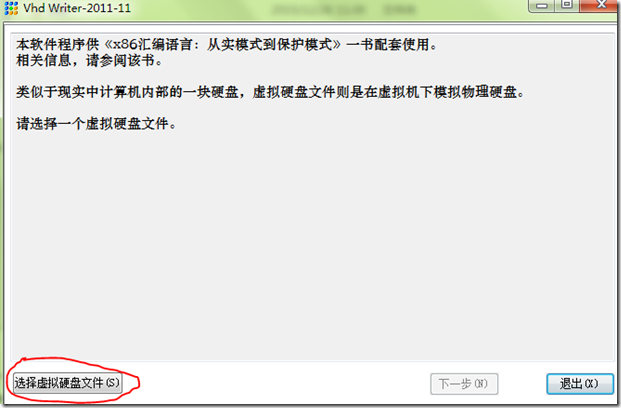

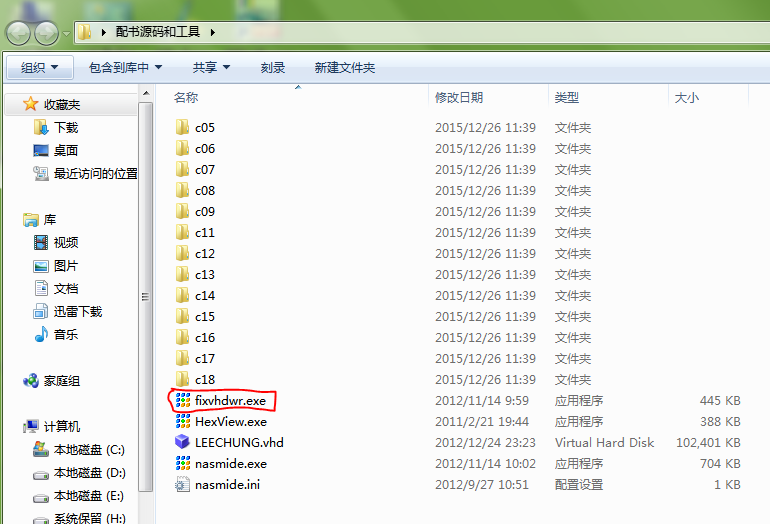

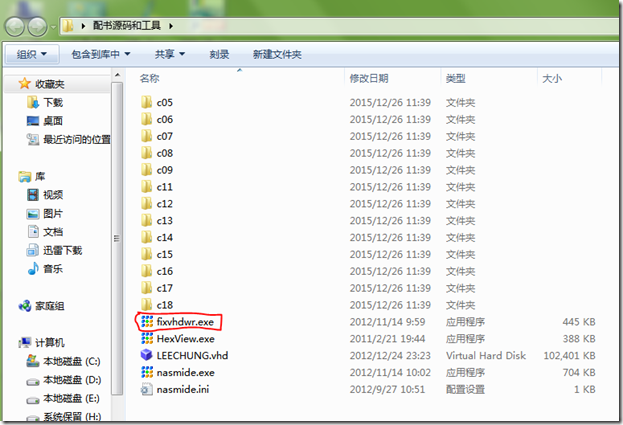

第1步：打开作者的配书工具——fixvhdwr.exe

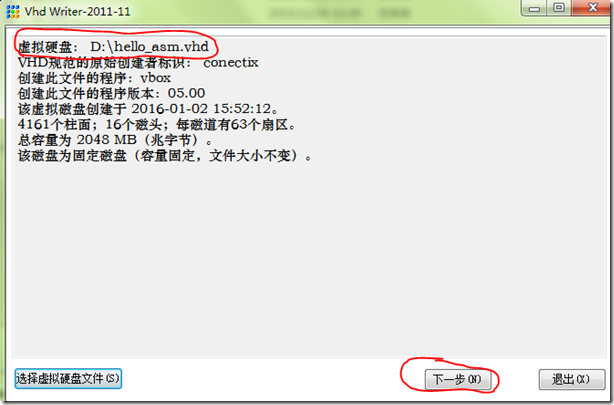

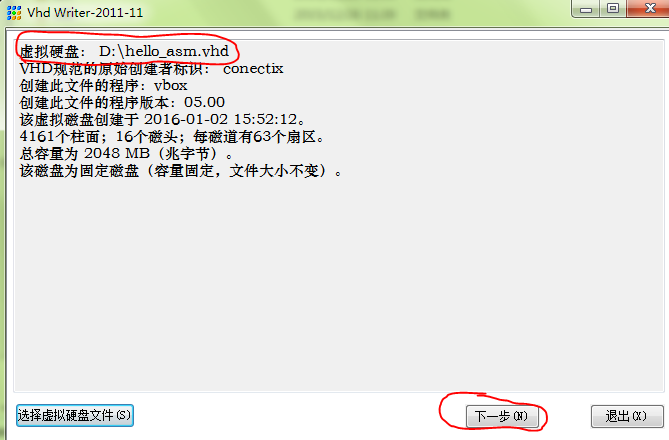

第2步：选择虚拟磁盘文件

找到我们刚才保存虚拟硬盘的目录，选择哪个VHD文件，然后【下一步】；

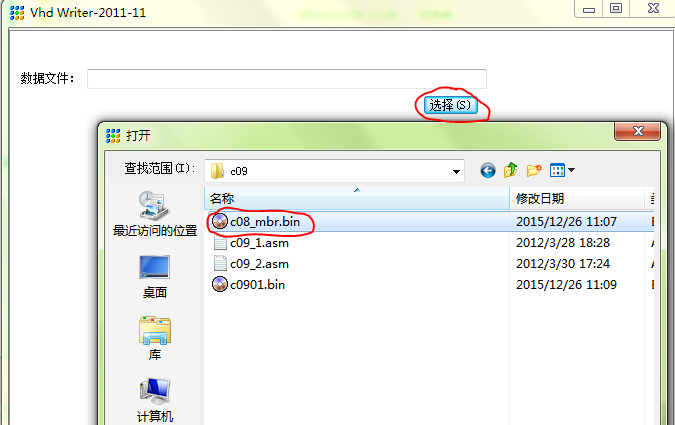

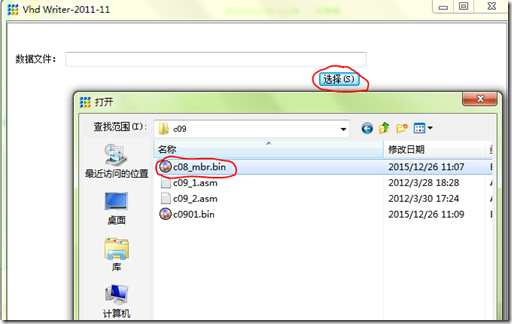

第3步：选择数据文件

找到我们编译好的c08_mbr.bin文件

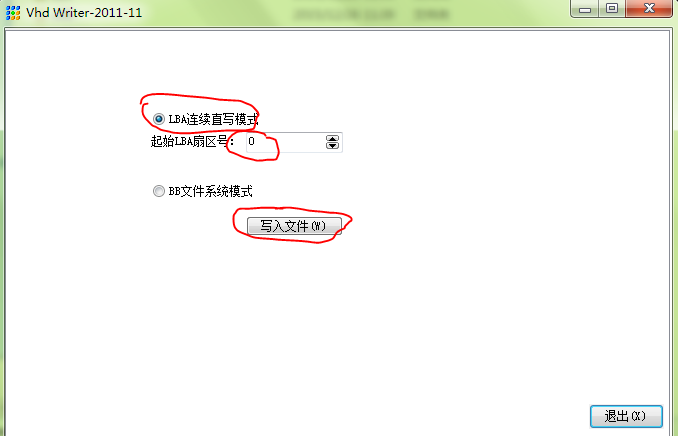

第4步：设置起始LBA扇区号，并写入文件

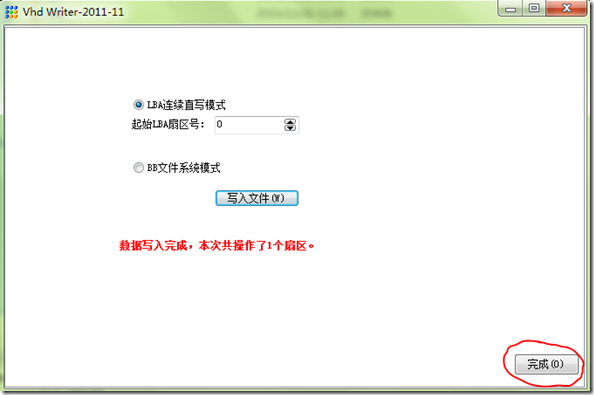

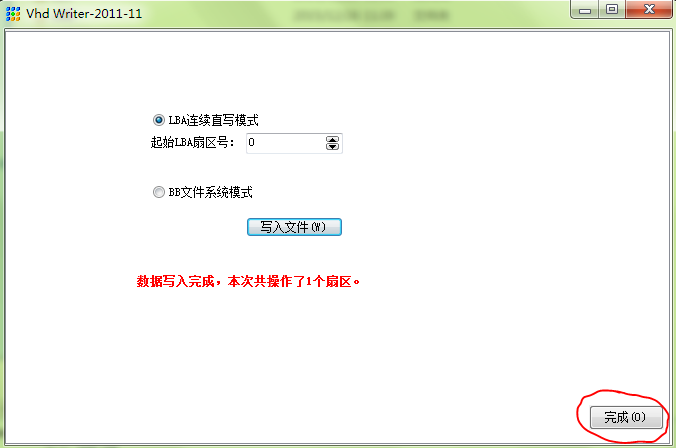

因为是启动文件，所以我们选择0,然后点击【写入文件】；之后可以看到：



最后点击【完成】；

通过上面4个步骤，我们就把一个.bin文件写入VHD文件了。

用同样的方法，我们可以把c0901.bin(用户程序)写入逻辑扇区100（起始逻辑扇区号一定要和代码中的保持一致）；



下面，我们启动虚拟机，看看结果吧：

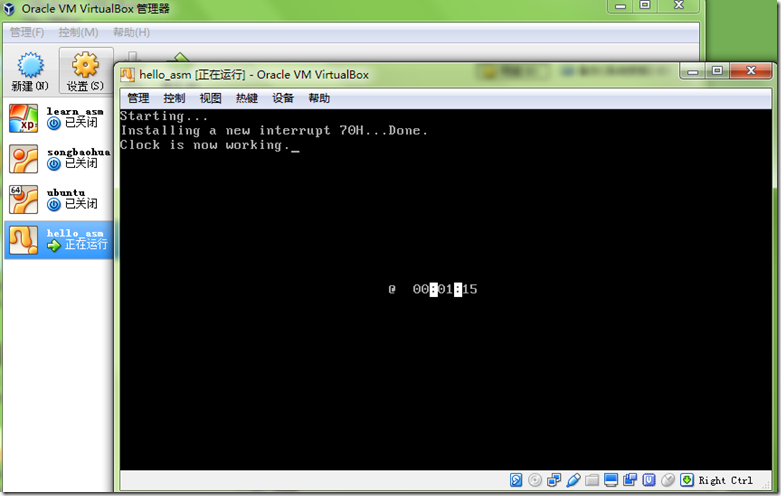

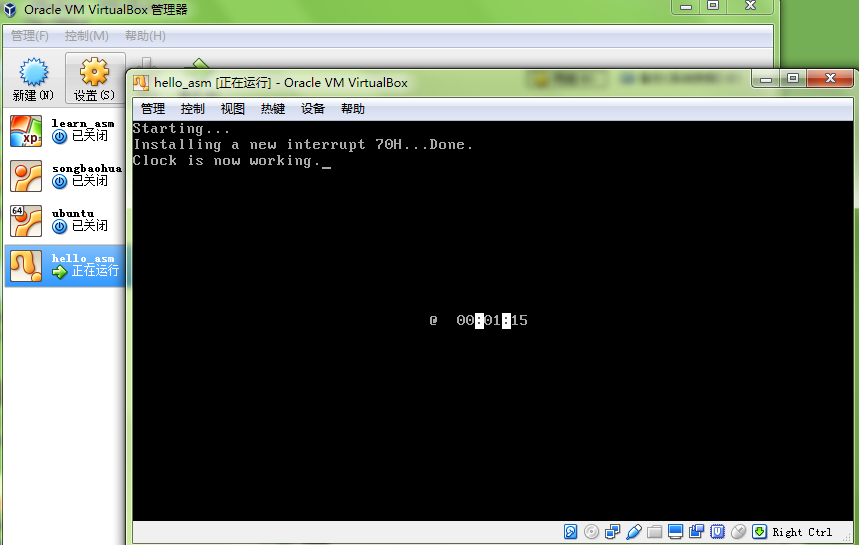

启动虚拟机，我们终于看到了屏幕中央闪烁的时间！



经过上面的折腾，我觉得不是VMware的问题，也不是VirtualBox的问题，很可能是Bochs的问题！

心血来潮，我想到了我安装的Bochs不是最新版本，也许我可以弄个最新版本试一试。

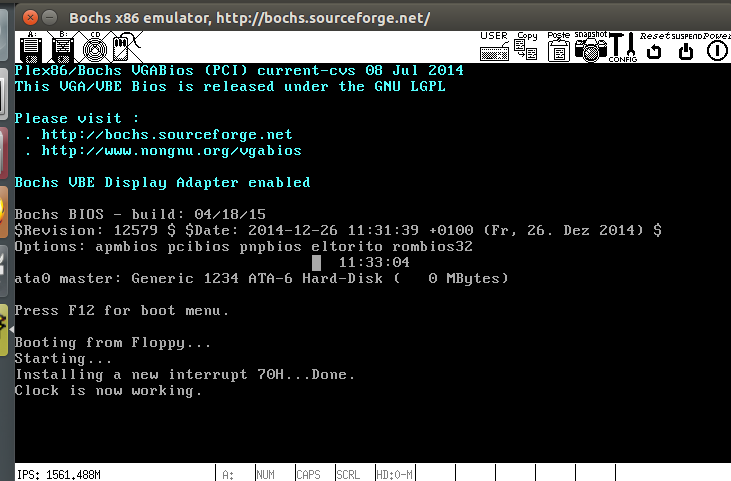

于是我在VMware上安装了Bochs-2.6.8，按照以前的方法，得出的结果又惊喜又困惑，请看图：

看到了吗？屏幕中央有时间了！

遗憾的是，这个时间跳动得太快了，也就是说这个时钟走得特别快，根本不是每秒一次的更新频率。我想这还是Bochs的问题吧。



好了，今天就到这里，下次再见！
