存储器的保护（二）——《x86汇编语言：从实模式到保护模式》读书笔记19

接着上一篇博文说。



5.代码段执行时的保护

每个代码段都有自己的段界限。同栈段一个道理，有效界限和G位相关。

G=0：有效界限 = 描述符中的段界限

G=1：有效界限 = 描述符中的段界限值 * 0x1000 + 0xFFF

当处理器取指令的时候，偏移地址由EIP提供，EIP的范围应该在 [0，有效界限] 之间（为了说明问题，我就用数学上的闭区间表示了）。否则会引发异常。

对于本代码，代码段描述符中的界限值是0x1FF，G=0，那么有效界限=0x1FF，也就是说这个值就是段内最后一个允许访问的偏移地址。

再举一个例子，源文件中

71         mov dword [es:0x0b8000],0x072e0750 ;字符'P'、'.'及其显示属性
72         mov dword [es:0x0b8004],0x072e074d ;字符'M'、'.'及其显示属性
73         mov dword [es:0x0b8008],0x07200720 ;两个空白字符及其显示属性
74         mov dword [es:0x0b800c],0x076b076f ;字符'o'、'k'及其显示属性

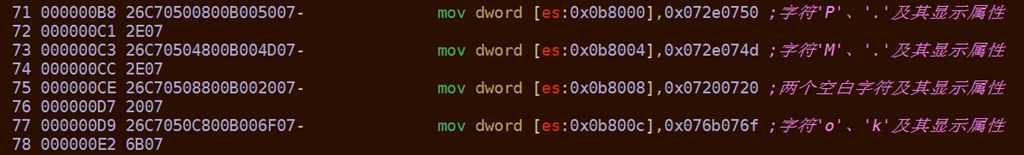

这四行对应的.list文件如下

可以看到，第71行，mov dword [es:0x0b8000],0x072e0750 这条指令，其偏移地址为 0xB8~0xC2; 那么，要想这条指令顺利执行，定义代码段时，有效界限就要大于等于0xC2.当等于0xC2的时候，这条指令可以顺利执行，但是下一条指令的执行会引发异常。

也就是说，如果某条指令的偏移地址为M~N，那么这条指令被顺利执行的必要条件是集合[M,N]属于集合[0，代码段的有效界限]。（请原谅我借用集合来描述，可是我再也想不出什么简明的表达了）

6.数据访问时的保护

这里所说的数据段，特指向上扩展的数据段，有别于栈段和向下扩展的数据段。

访问数据段时，是否越界与操作数的长度有关。

对于向上扩展的数据段，有效界限的计算方法依然是：

G=0：有效界限 = 描述符中的段界限

G=1：有效界限 = 描述符中的段界限值 * 0x1000 + 0xFFF

举例来说，第74行

74         mov dword [es:0x0b800c],0x076b076f ;字符'o'、'k'及其显示属性

这条指令的目的是把0x076b076f写入偏移地址为0x0b800c~0x0b800f的4个存储单元。如果要成功写入，那么0x0b800c~0x0b800f必须在数据段的有效界限内。也就是要求：

[0xb800c, 0xb800f] 属于 [0, 上扩数据段的有效界限]

本代码中，数据段的有效界限值是0xFFFF_FFFF，也就是说可以访问4GB空间内的任何一个单元。

7.使用别名段访问代码段对字符排序

104;-------------------------------------------------------------------------------
105     string           db 's0ke4or92xap3fv8giuzjcy5l1m7hd6bnqtw.'
106;-------------------------------------------------------------------------------

第105行，定义了一串字符。作者要对这串字符进行升序排序，其实“醉翁之意不在酒”——排序是假，使用别名段是真。因为代码段是不允许写入的，所以要修改代码段，就需要为之创建一个别名描述符。第33、34行，程序为代码段创建了一个可读写的数据段描述符。也就是说，我们可以把代码段当成数据段来用。

33         mov dword [ebx+0x18],0x7c0001ff    ;基地址为0x00007c00，512字节
34         mov dword [ebx+0x1c],0x00409200    ;粒度为1个字节，数据段描述符，可读写

第59、60行，把这个别名段的选择子加载到DS

59         mov eax,0x0018
60         mov ds,eax

这里我们用冒泡排序法，虽然这个方法效率低，但是很适合初学者入门。关于冒泡排序的知识，请参考其他资料。

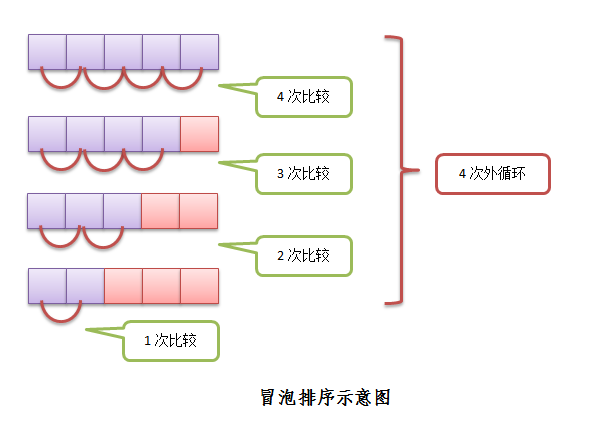

为了说明问题，我绘制了一张图，假如一共有5个数，要把它们从左至右按照升序排列，示意图如下。

每比较一次，就把较大的数放在右边。那么第一次外循环后，最大的数就冒到了最右边；第二次外循环后，第二大的数冒到了从右边数第二个位置；……

如果N个数参加排序，那么外循环需要（N-1）次。第1次需要（N-1）次比较，第2次需要（N-2）次比较，……第（N-1）次需要一次比较。

说了这么多，我就是想说清楚代码。

76         ;开始冒泡排序
77         mov ecx,pgdt-string-1              ;遍历次数=串长度-1
78  @@1:
79         push ecx                           ;32位模式下的loop使用ecx
80         xor bx,bx                          ;32位模式下，偏移量可以是16位，也可以
81  @@2:                                      ;是后面的32位
82         mov ax,[string+bx]
83         cmp ah,al                          ;ah中存放的是源字的高字节
84         jge @@3
85         xchg al,ah
86         mov [string+bx],ax
87  @@3:
88         inc bx
89         loop @@2
90         pop ecx
91         loop @@1

第77行，刚开始，ECX保存着外循环的次数（字符数-1）。

79行把ECX压栈是因为内循环也要用这个值（这个值就是本循环比较的次数），而且在内循环中，这个次数会变化。为了不破坏外循环的次数，所以要压栈保存。

第81~89行，是内循环，完成字符对比的工作。首先一次性读入2个字符到AX中，AL中存放的是前一个（低地址处的）字符，AH中存放的是后一个（高地址处的）字符，如果前者大，则交换AL和AH的内容，然后把AX重写入原来的存储单元。接下来，BX加1，以指向下一个字符。

93         mov ecx,pgdt-string
94         xor ebx,ebx                        ;偏移地址是32位的情况
95  @@4:                                      ;32位的偏移具有更大的灵活性
96         mov ah,0x07
97         mov al,[string+ebx]
98         mov [es:0xb80a0+ebx*2],ax          ;演示0~4GB寻址。
99         inc ebx
100        loop @@4
101
102        hlt

排序完毕后，第93~100，用于显示最终的排序结果。

第98行表示从显存的第2行第1列（0xb8000 + 0xa0(=160D) = 0xb80a0）开始显示字符串。当EBX=0、1、2……时，对应的地址是0xb80a0、0xb80a2、0xb80a4……（使用比例因子就是这么方便），注意，“0xb80a0 + ebx * 2”,这个表达式的值是在指令执行时，由处理器计算出来的。
