Ceph源码笔记-OSD侧

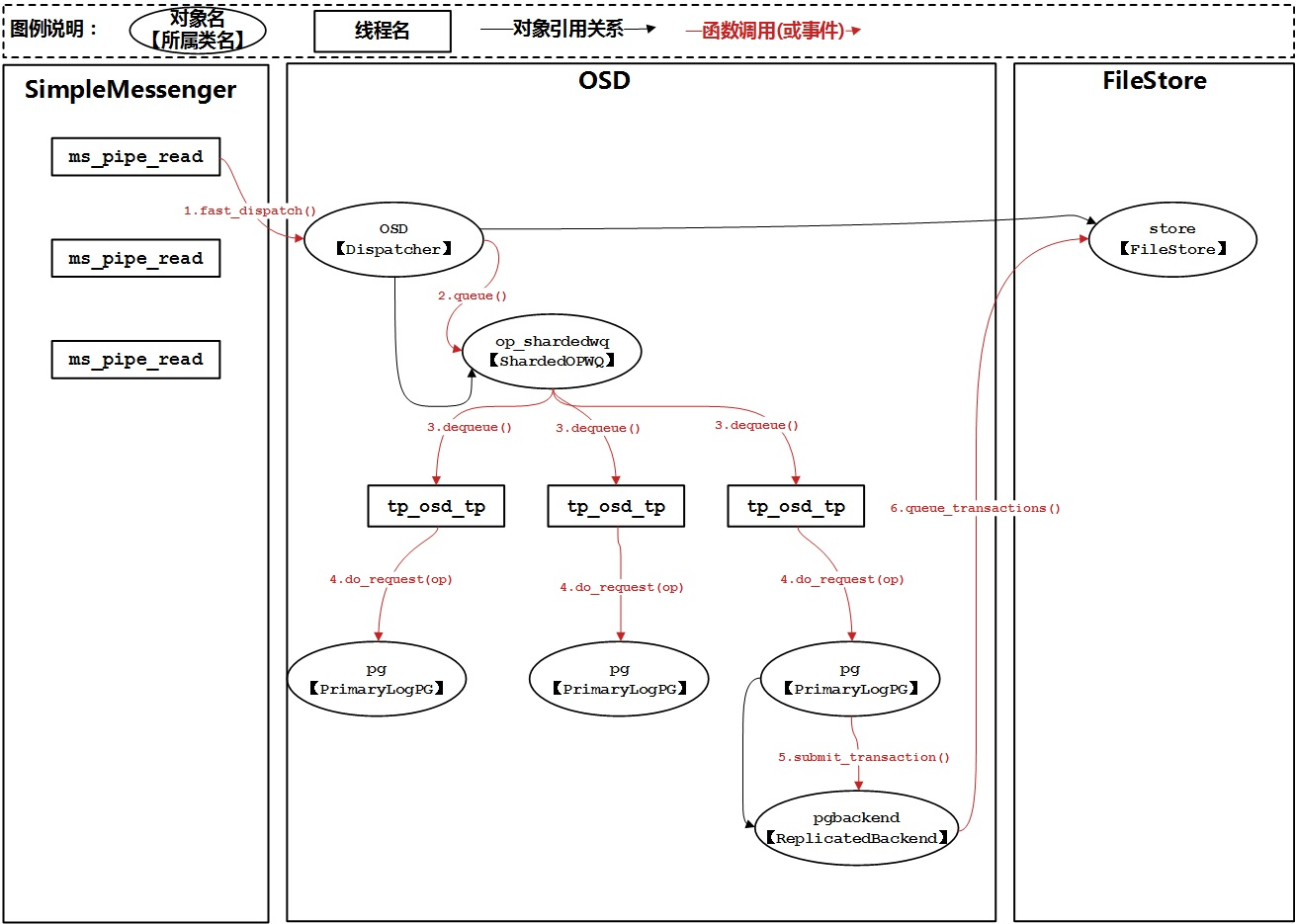

（0）OSD侧的流程概述

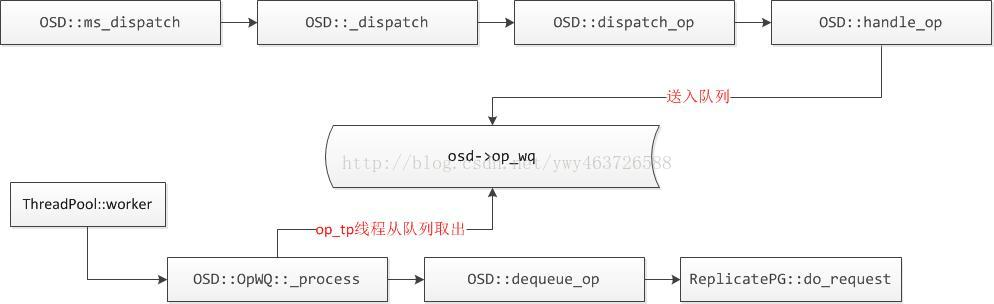

（1）OSD侧的messager处理

# ms_pipe_read 线程

OSD->ms_fast_dispatch

    OSD->dispatch_session_waiting

       OSD->dispatch_op_fast

            OSD->handle_op

               OSD->get_pg_or_queue_for_pg

                  // 入队列

                  OSD->enqueue_op

  ######################

//  出队列

OSD->ShardedOpWQ->_process

  PGQueueable->run

     PGQueueable->RunVis->handle

         OSD->dequeue_op

（2）ReplicatedPG处理请求队列





（2-a）ReplicatedPG处理请求队列

    ReplicatedPG->do_request

          // 分支：如果是主OSD的PG处理

         CEPH_MSG_OSD_OP

                    ReplicatedPG->do_op

          //分支：如果是从OSD的PG处理

          MSG_OSD_SUBOP

                    ReplicatedPG->do_sub_op

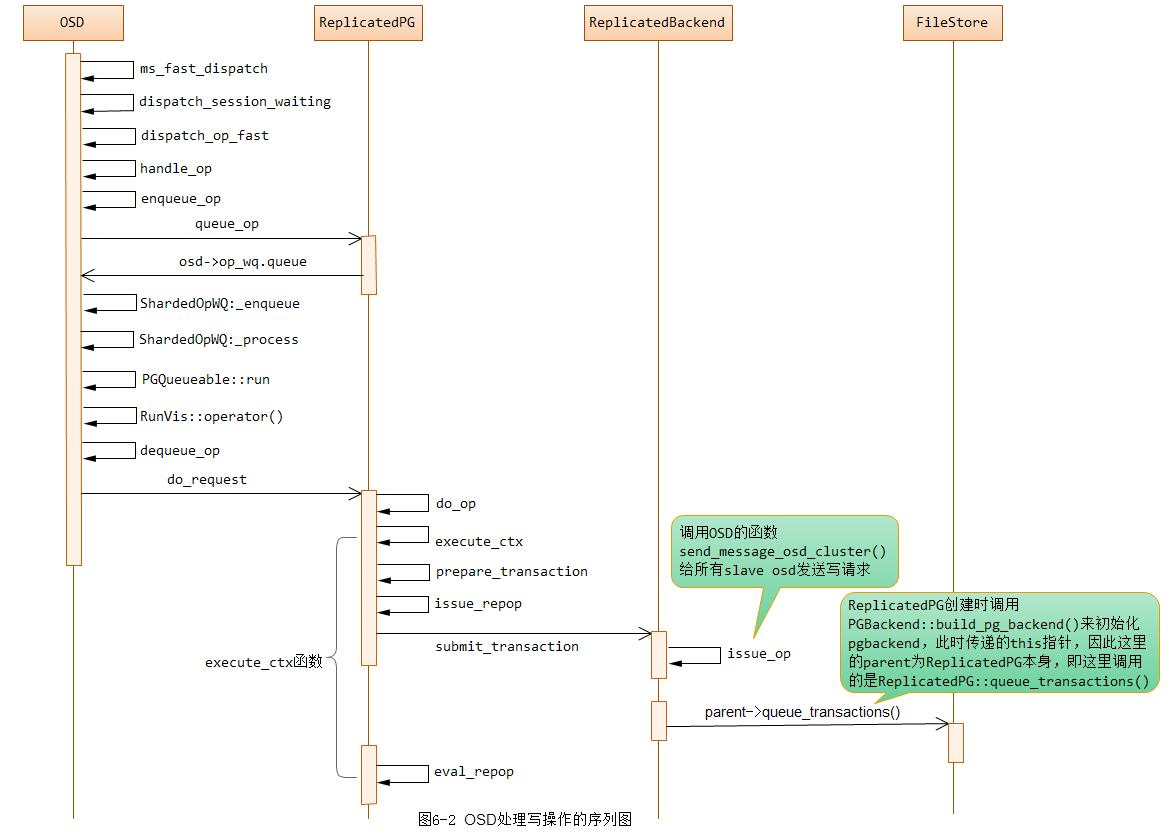

（2-b）ReplicatedPG的分支甲: 如果是主OSD上的处理

ReplicatedPG->do_request

   // 主OSD的PG处理

   CEPH_MSG_OSD_OP

   ReplicatedPG->do_op

        ReplicatedPG->execute_ctx

                // 将上下文中的多个子操作放入到事务中，对于普通读写只有一个子操作

                // 读操作在prepare_transaction中完成数据读取

                ReplicatedPG->prepare_transaction

                        ReplicatedPG->do_osd_ops



                // 读操作继续

                ReplicatedPG->complete_read_ctx

                ReplicatedPG->OpContext->start_async_reads



                // 判断是否将旧的PG日志进行trim操作

                ReplicatedPG->calc_trim_to



                // 写操作继续，给从OSD发消息，多副本或EC。

                ReplicatedPG->issue_repop

                           ReplicatedBackend->submit_transaction

                                 # 主OSD -> 从OSD

                                 ReplicatedBackend->issue_op

                                        >> ctx->obc->ondisk_write_lock();                              加锁，待数据落盘解锁

                                        >> Context *on_all_commit = new C_OSD_RepopCommit(this, repop);    写完日志回调

                                        >> Context *on_all_applied = new C_OSD_RepopApplied(this, repop);    写完XFS回调（暂未落盘，数量可读）

                                        >> Context *onapplied_sync = new C_OSD_OndiskWriteUnlock();       同步回调，释放锁

                                        >> pgbackend->submit_transaction(…, onapplied_sync, on_all_applied, on_all_commit, …);



                                        >>  PGBackend->get_parent->send_message_osd_cluster





                                 # 主OSD自身提交给journal

                                 ReplicatedBackend->get_parent->queue_transactions





                // 写操作, 检查副本操作是否已经成功

                ReplicatedPG->eval_repop



（2-c）ReplicatedPG的分支乙：如果是从OSD上的消息处理

     // 从OSD的PG处理

     MSG_OSD_SUBOP
           ReplicatedPG->do_sub_op
           ReplicatedPG->sub_op_remove
           ReplicatedPG->sub_op_scrub_reserve
           ReplicatedPG->sub_op_scrub_stop
           ReplicatedPG->sub_op_scrub_map

（2-c）ReplicatedBackend的消息处理

ReplicatedBackend::handle_message

   ReplicatedBackend::sub_op_modify

      PGBackend->get_parent->queue_transactions

        FileStore::queue_transactions

              FileStore->build_op

              Journal->prepare_entry

              JournalingObjectStore->submit_manager.op_submit_start

              JournalingObjectStore->_op_journal_transactions

                    Journal->submit_entry

              JournalingObjectStore->submit_manager.op_submit_finish

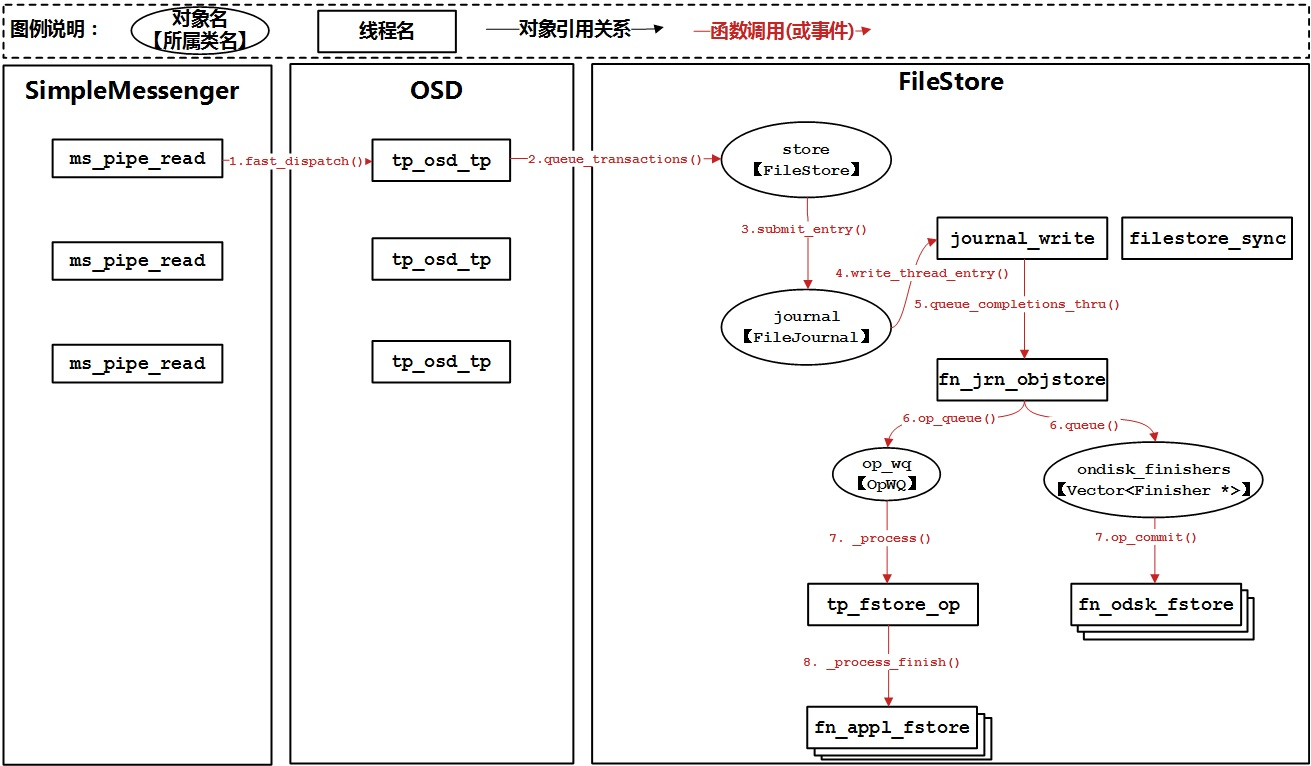

（3）OSD提交给Journal



# 从OSD侧提交给journal

ReplicatedBackend->handle_message()

  ReplicatedBackend->sub_op_modify

     ReplicatedBackend->get_parent->queue_transactions

         FileStore->queue_transactions

               FileStore->build_op

               journal->prepare_entry

               JournalingObjectStore->SubmitManager->op_submit_start

               // 提交日志到日志队列，并封装一个回调对象C_JournalAhead

               JournalingObjectStore->_op_journal_transactions

                    journal->submit_entry

                       FileJournal->writeq

               JournalingObjectStore->SubmitManager->op_submit_finish



（4）FileJournal负责实际的读写

FileJournal->write_finish_thread

FileJournal->write_thread_entry           // 负责从writeq队列中获取待写入的日志

     FileJournal->prepare_multi_write       // 构造日志

      FileJournal->do_write                        // 实际写日志

          FileJournal->queue_completions_thru

               FileJournal->completion_peek_front

                    FileJournal->finisher->queue

                    FileJournal->finisher_cond.Signal

     FileJournal->complete_write
