大二层网络-Trill











（1）Trill原理

TRILL协议被设计用于把三层路由的稳定性、可扩展性和高性能引入二层网络。

传统以太网报文进入TRILL网络被转发时，在原有报文前添加了一个TRILL头和外层以太头，在TRILL网络中转发时使用TRILL的路由信息进行转发。

报文到达目的RB后被解封装，最终通过原始的以太网报文头进行普通的交换处理。

（2）Trill转发流程

（a）第1次转发

发送侧交换机第一次转发某一目的MAC的单播报文时，由于MAC表中没有记录该目的MAC和RB的对应关系，该报文将使用组播转发表项按照未知单播报文进行转发。

在下游交换机的Egress RB处，RB会学习源MAC和Ingress nickname的对应关系。

所以经过一次报文交互后，Ingress RB和Egress RB的MAC表中记录了相关的目的MAC和RB的对应关系，后续的报文就使用单播转发表项按照已知单播报文进行转发：

（b）第2次转发

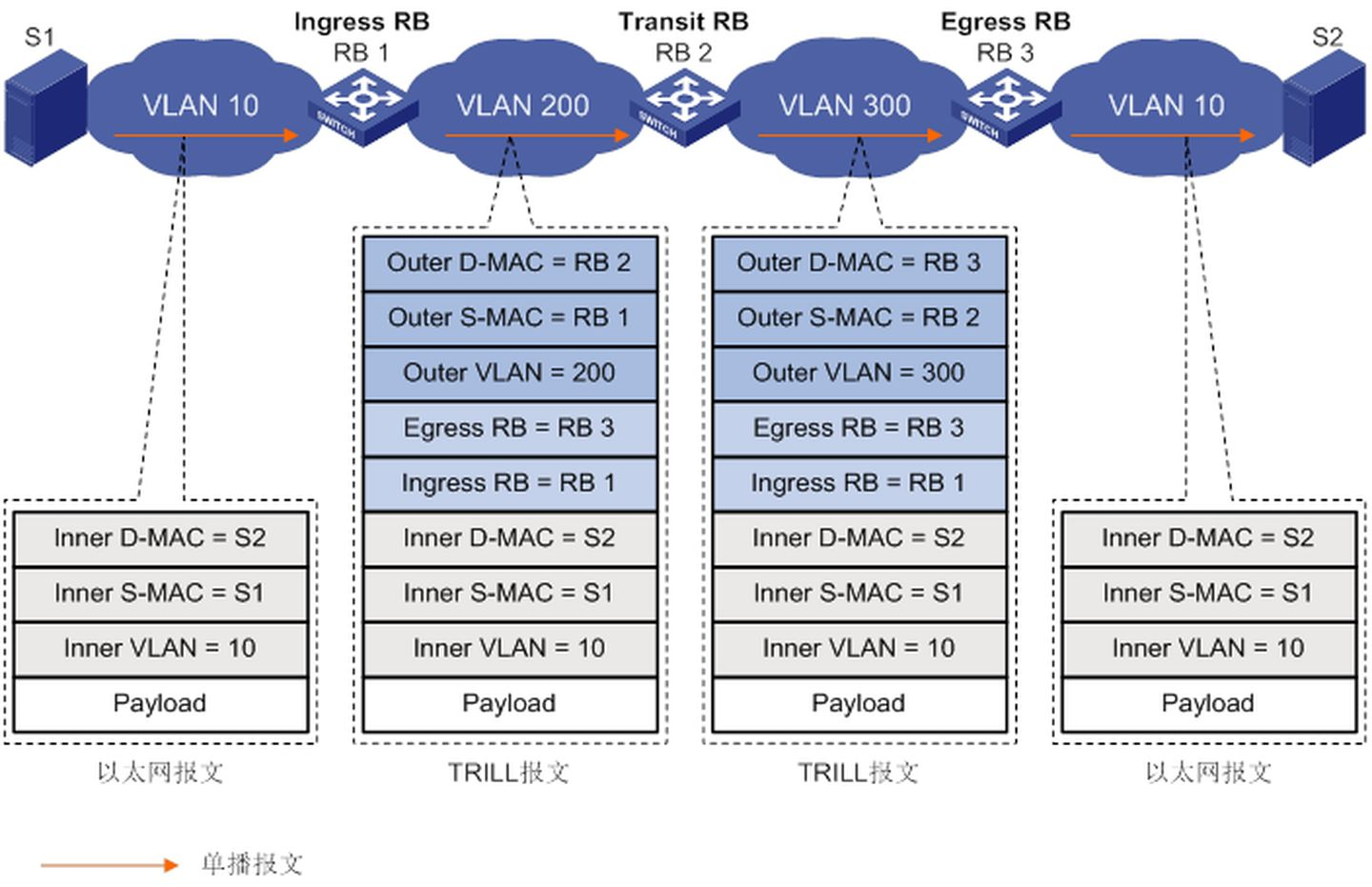

发送测交换机将目的MAC对应的RB的Nickname添加到TRILL头中的Egress RB字段中，将本RB的Nickname添加到TRILL头中的Ingress RB字段中，M值设置为0。

已知单播报文转发时，首先查看Egress RB是否为当前RB，

如果是，则到达接收侧交换机，对报文进行解封装；

如果否，则根据Egress RB查找单播路由表及其关联的下一跳表，更新外层以太头中的目的MAC新为下一跳RB的MAC）和源MAC（更新为当前RB的MAC），从指定接口发送出去。

在转发过程中只修改TRILL头中的Hop Count字段。　

（3）Trill的局限性

TRILL交换机之间的地址平面，与TRILL的Leaf交换机与主机之间的地址平面是不同的。

某些拥塞控制消息必须通过发回送到阻塞源头。TRILL核心并不知道主机的真实地址; 它只知道TRILL边缘，因此，类似于Qcn阻塞管理计划无法有效支持这种架构。
