HCL实验：4.同一vlan位于不同交换机上的通信

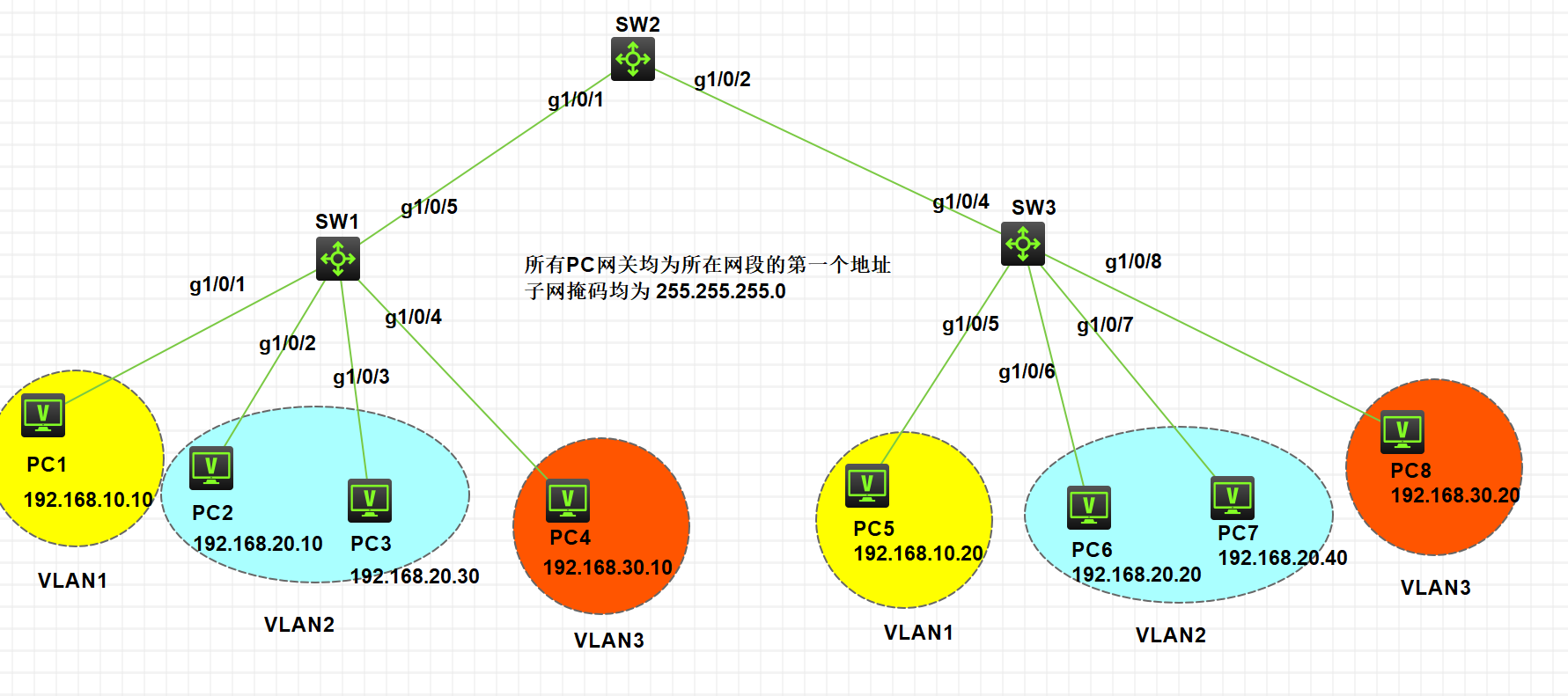

拓扑图

image-20200524141252448

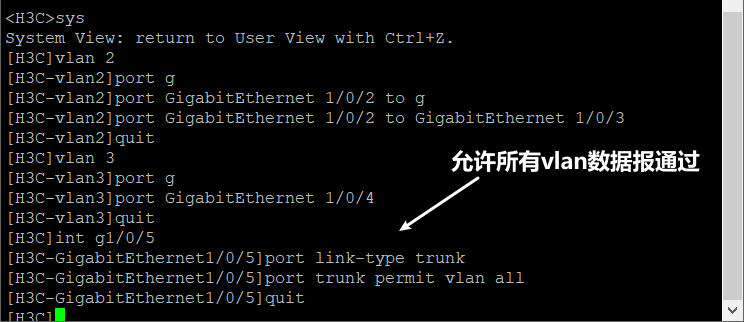

SW1配置

image-20200524141742630

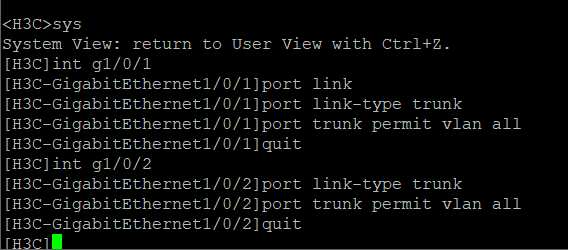

SW2配置

image-20200524142029822

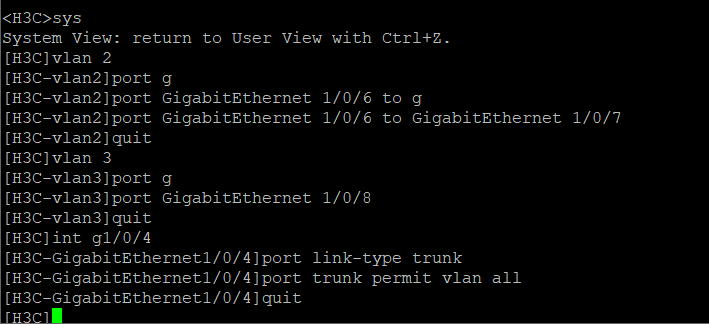

SW3配置

image-20200524142255391

VLAN 1

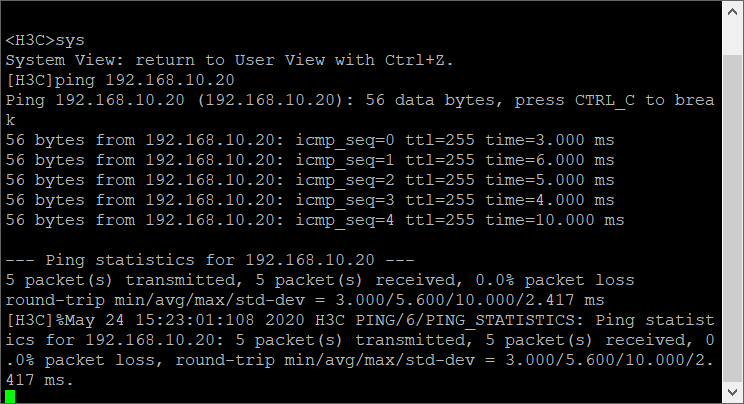

PC1 PING PC5

https://gitee.com/liuminchao7/Computer_Network_Experiment/raw/master/img/image-20200524152346302.png

VLAN 2

PC 2 PING PC 6

image-20200524152458365

VLAN 3

PC4 PING PC8

怀疑是模拟器的问题…………
不知为何失败了
