网络-OSI七层模型

`OSI七层模型——1`

一、OSI参考模型

·OSI的来源

OSI（Open System Interconnect），即开放式系统互联。一般都叫OSI参考模型，是ISO（国际标注化组织）组织在1985年研究的网络互联模型。
ISO为了更好的使网络应用更为普及，推出了OSI参考模型。其含义就是推荐所有公司使用这个规范来控制网络。这样所有公司都有相同的规范，就能互联了。

··OSI七层模型的划分

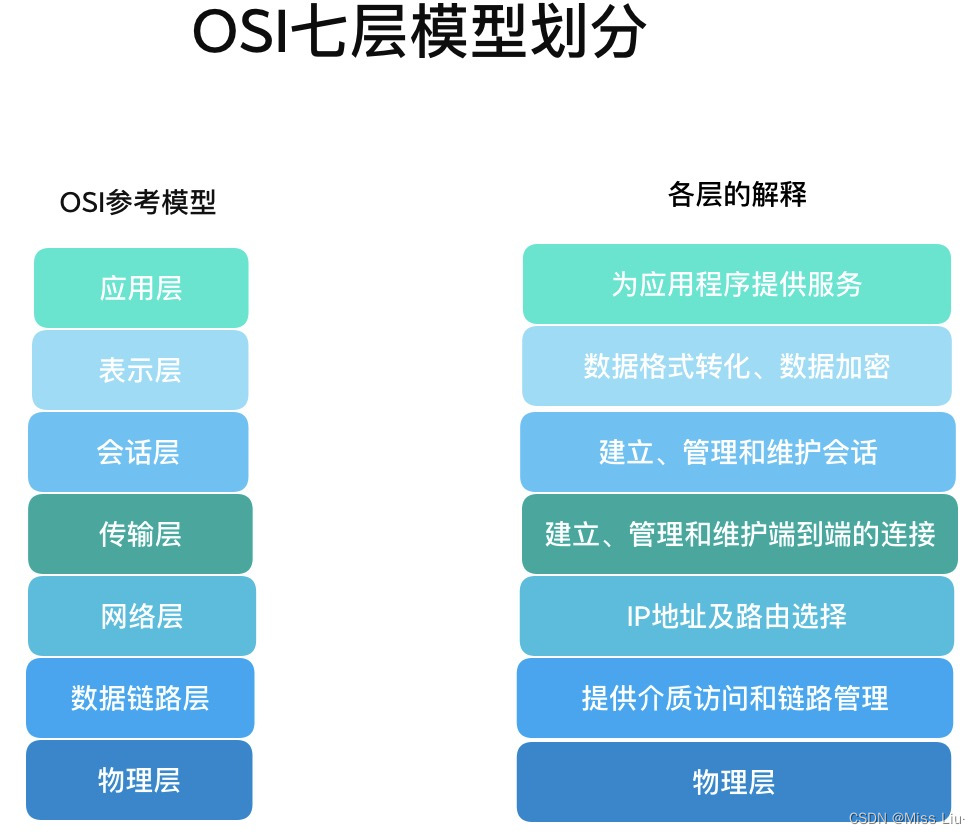

OSI定义了网络互联的七层框架（物理层、数据链路层、网络层、传输层、会话层、表示层、应用层），即ISO开放互联系统参考模型。如下图：

每一层实现各自的功能和协议，并完成与相邻层的接口通信。OSI的服务定义详细说明了各层所提供的服务。某一层的服务就是该层及其下各层的一种能力，它通过接口提供给更高一层。各层所提供的服务与这些服务是怎么实现的无关。
在这里插入图片描述

···各层功能定义

这里我们只对OSI各层进行功能上的大概阐述，不详细深究，因为每一层实际都是一个复杂的层。我们从最顶层—应用层开始介绍。
整个过程以公司L和公司Z的一封邮件发送为例子进行讲解。
·1·应用层
OSI参考模型中最接近用户的一层，是为计算机用户提供应用接口，也为用户直接提供各种网络服务。我们常见应用层的网络服务协议有：HTTP，HTTPS，FTP，SMTP等。
实际公司L的老板就是我们所述的用户，而他要发送的邮件，就是应用层提供的一种网络服务，当然，老板也可以选择其他服务，比如说，发一份感谢信、一份设备合同号等等。
·2·表示层
表示层提供各种用于应用层数据的编码和转换功能，确保一个系统的应用层发送的数据能被另外一个系统的应用层识别。如果必要，该层可提供一种标准表示形式，用于将计算机内部的多种数据格式转换成通信中采用的标准表示形式。数据压缩和加密也是表示层可提供的转换功能之一。
由于公司L和公司Z是不同国家的公司，他们之间的商定统一用中文作为交流的语言，所以此时表示层（文秘），就是将应用层的传递信息转翻译成中文。同时为了防止别的公司看到，公司L的人也会对这份邮件做一些加密处理。这就是表示的作用，将应用层的数据转换翻译等。
.3.会话层
会话层就是负责建立、管理和终止表示层实体之间的通信会话。该层的通信由不同设备中的应用程序之间的服务请求和响应组成。
会话层的同事拿到表示层的同事转换后的资料，（会话层的同事类似公司的外联部），会话层的同事可能会掌握本公司与其他公司的联系方式，这里公司就是实际传递过程中的实体。他们要管理本公司与外界公司的联系会话。当接收到表示层的数据后，会话层将会建立并记录本次会话，他们首先要找到公司Z的地址信息，然后将整份资料放进信封，并写上地址和联系方式。准备将资料寄出。等到确定公司Z接收到此份邮件后，此次会话就算结束了，外联部的同事就会终止此次会话。
.4.传输层
传输层建立了主机端到端的连接，传输层的作用是为上层协议提供端到端的可靠和透明的数据传输服务，包括处理差错控制和流量控制等问题。该层向高层屏蔽了下层数据通信的细节，使高层用户看到的只是在两个传输实体间的一条主机到主机的、可由用户控制和设定的、可靠的数据通路。我们常说的，TCP UDP就是在这一层。端口号即是这里的“端”。
传输层就是相当于公司中的负责邮件收发的人，公司自己的投递员，他们负责将上一层要寄出的资料投递到快递公司或邮局。
.5.网络层
本层通过IP寻址来建立两个节点之间的连接，为源端的运输层送来的分组，选择合适的路由和交换节点，正确无误地按照地址传送给目的端的运输层。就是通常说的IP层。这一层就是我们经常说的IP协议层。IP协议是Internet的基础。网络层就相当于快递公司庞大的快递网络，全国不通的集散中心。比如说，从上海发往北京的顺丰快递，首先要到顺丰的上海集散中心，从上海集散中心再发送到江苏集散中心，从江苏集散中心再寄到北京顺丰集散中心。这每个集散中心，就相当于网络中的一个IP节点。
.6.数据链路层
将比特币组合成字节，再将字节组合成帧，使用链路层地址（以太网使用MAC地址）来访问介质，并进行差错检测。
数据链路层协议又被分为两个子层：逻辑链路控制（LLC）协议和媒体访问控制（MAC）协议。LLC子层定义了一些字段使上次协议能共享数据链路层。在实际使用中LLC子层并非必要的。MAC子层处理CSMA/CD算法、数据出错校验、成帧等。
.7.物理层
实际最终信号的传输是通过物理层实现的。通过物理介质传输比特流。规定了电平、速度和电缆针脚。常用设备有（各种物理设备）集线器、中继器、调制解调器、网线、双绞线、同轴电缆。这些都是物理层的传输介质。
快递寄送过程中的交通工具，就相当于我们的物理层，例如：汽车、火车、飞机、船。

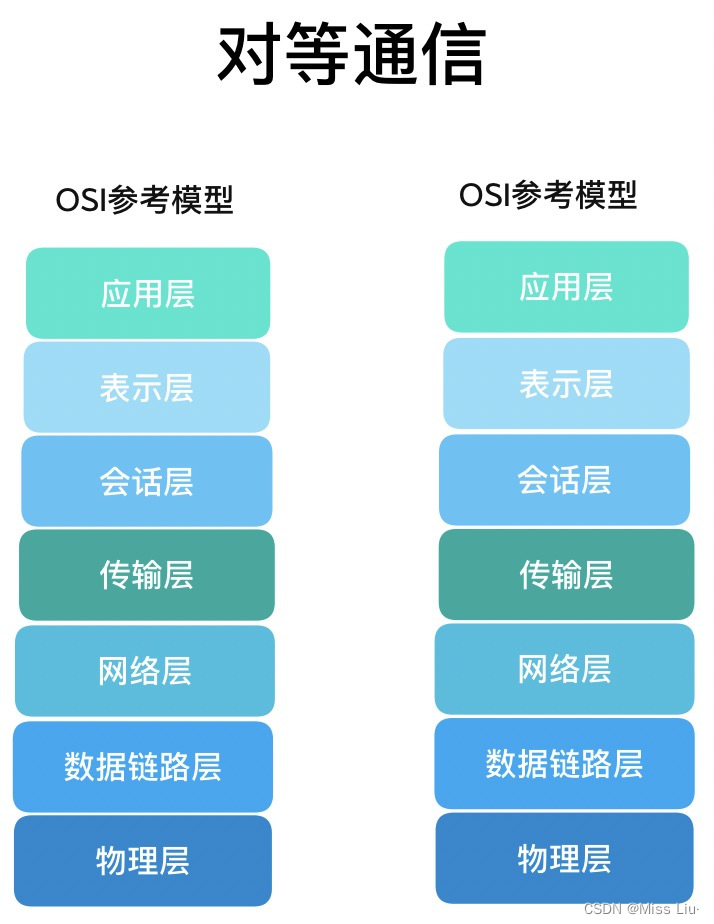

····通信特点：对等通信

对等通信，为了使数据分组从源传送到目的地，源端OSI模型的每一层都必须与目的端的对等层进行通信，这种通信方式称为对等层通信。在每一层通信过程中，使用本层自己协议进行通信。
在这一过程中，每一层的协议在对等层之间交换信息，该信息成为协议数据单元（PDU）。位于源计算机的每个通信层，使用针对该层的PDU同目的计算机的对等层进行通信。
同层交互：一台计算机上的协议创建报头，如果需要的话还要创建尾部，其目的是和另一台计算机上的相同层相同协议进行通信。
邻接层交互：仅在一台计算机上，发生在网络模型的邻接两层之间。交互的过程包括封装和解封装时的数据交换，以及较低层的协议如何为较高层的协议提供服务。
在这里插入图片描述
