[Altium 问题]“Extra Pin U1-22 in Normal of part U1”
AD19 编译原理图时出现问题: “Extra Pin U1-22 in Normal of part U1”,如图:
原因分析: 原理是因为元器件库中的元器件的所有模式MODE不能和pcb中的引进匹配造成的,解决方法,要么补全,要么删掉到只剩一个。
删除解决方法:
1.进入到库文件里。复制一个新元器件,建议改名为"原名+Normal"。

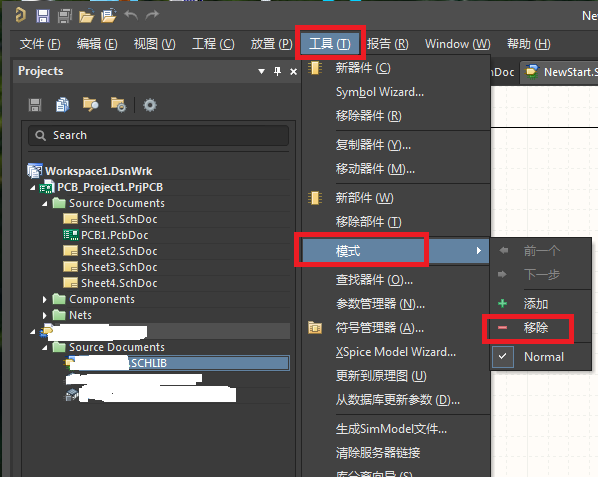

2.删除多余模式:
3.然后再编译就没有这个错误了。
