[Altium Designer 19 画板]自动布线画PCB

1.首先保证原理图编程过来，不要忽略错误（采用系统默认的检查设置）。原则：不要一下子全部画完原理图再画PCB，不然会有很多错误，改都改不过来。就像写单片机C语言一样，写几行就烧录到单片机里跑一下，如果一下子写完再调试，就太麻烦了。



注意：必须要先在工程里新建一个 PCB文件，否则，会没有“Update Schematics in *.PrjPCB”这个选项。

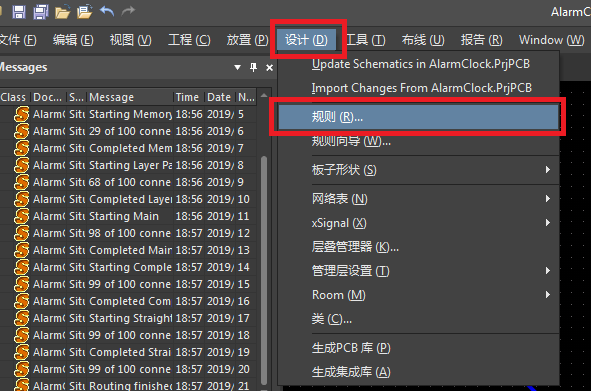

2.自动布线前要设置一下，进入设置：

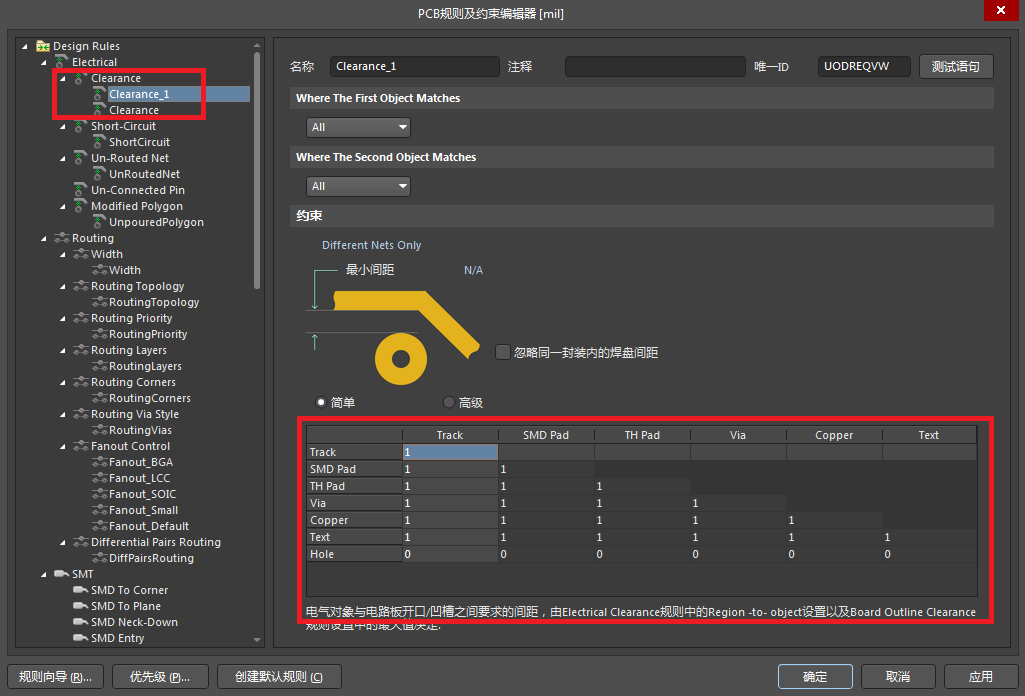

2.1设置最小间隔：

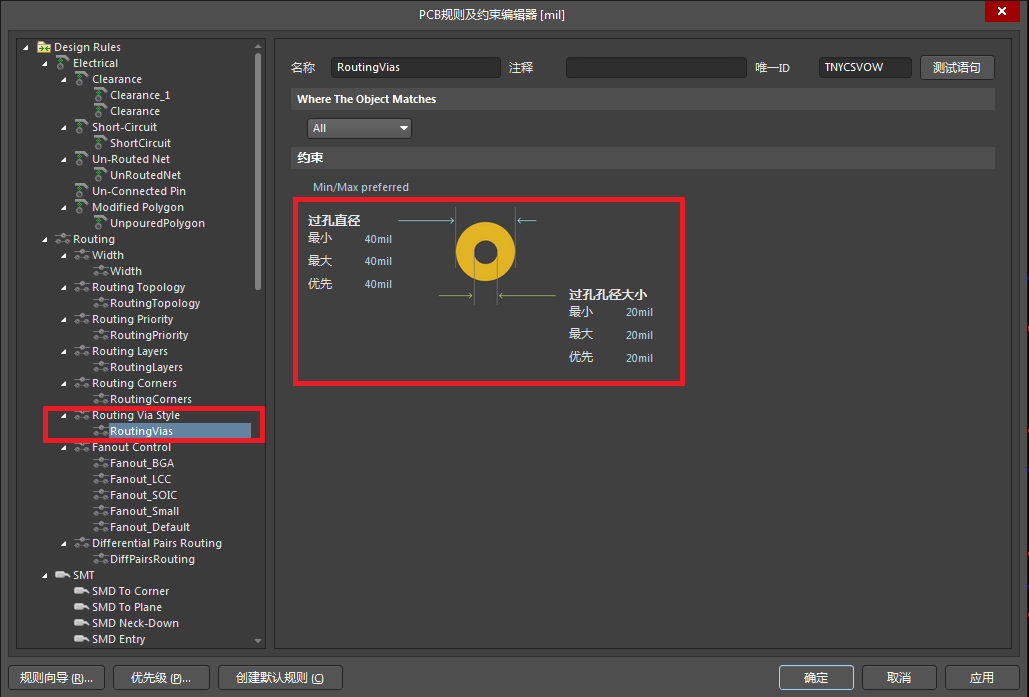

2.2设置过孔大小：

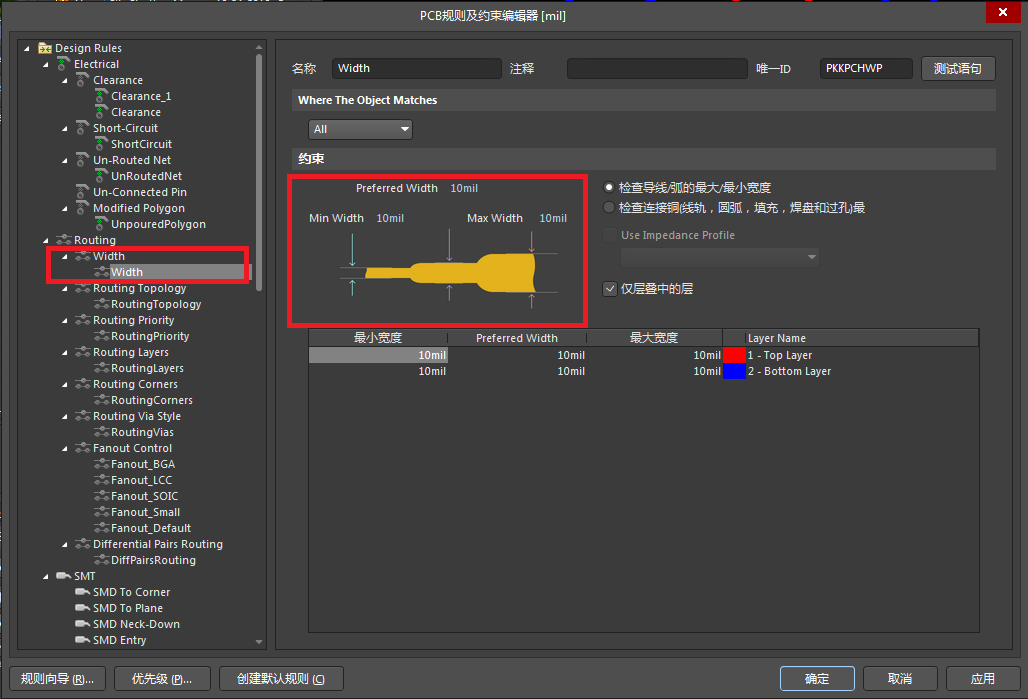

2.3设置连线宽度：
