【AD19】生成Gerber文件和钻孔文件

当然，为了省事，可以直接发PCB图给打板厂家，但为了防止抄板，一般都是制作成Gerber文件再发给打板厂家，然后再附一个制作的技术要求。

以下文件参考自：

https://www.sxodm.cn/news/131-cn.html

https://blog.csdn.net/cornrn/article/details/84146203

1.打开路径。

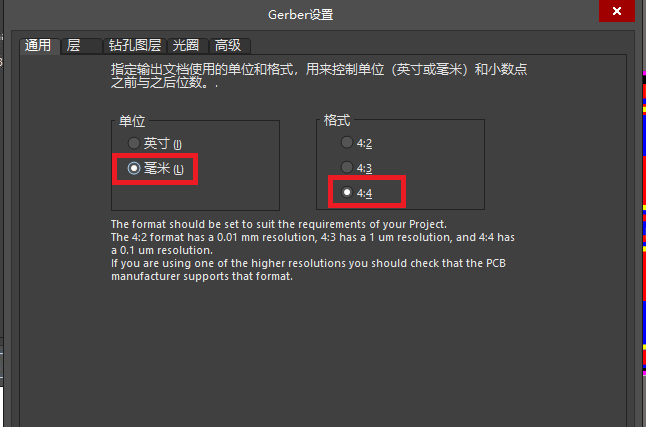

2.

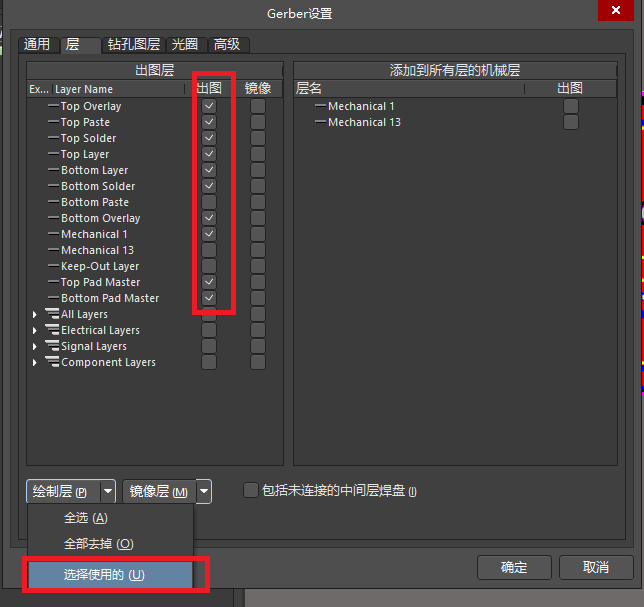

3.先不用点 “确定”, 进入层设置。这里可快速全选或都选择有使用过的层。

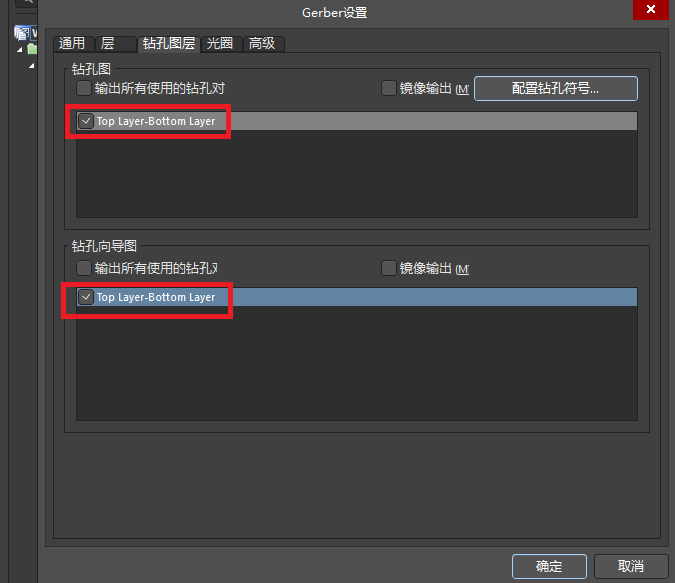

4. “钻孔图层”设置如下：

5.后面的可以默认。

点击 “确定”后，就会生成一个 Cam后缀的文件（不用保存）。

打开工程目录，就会发现生成了很多文件，每个层会生成一个文件。

.GB(T)L         底（顶）面布线层光绘
.GB(T)O        底（顶）面丝印层光绘
.GB(T)P        底（顶）面助焊层光绘
.GB(T)S        底（顶）面阻焊层光绘
​.GD1            钻孔层光绘
.GG1            钻孔引导层光绘
.GP1            负片1层光绘
.GP2​            负片2层光绘

拷贝.txt、.GBP、.GTP、装配PDF文件放置在“贴片”文件夹中，作为贴片生产加工



目前的打板公司都有自动审核文件的功能，那么，你只需把生成的文件打个包，然后上传就行，如下：



钻孔文件

当我把上一步得到的Gerber文件发给PCB厂家的时候，对方说在差一个钻孔文件。

以下步骤参考自： https://jingyan.baidu.com/article/e4d08ffd83a4190fd2f60dfd.html



“File”-“Fabricaion OUTPUT”—“NC Drill File”，如下图：

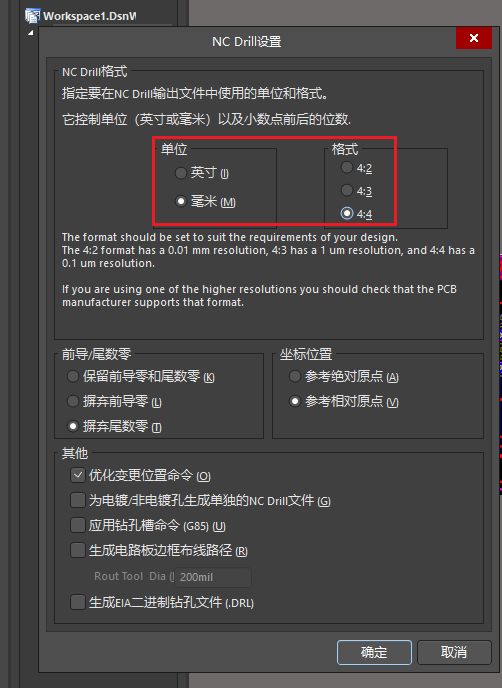

弹出如下窗口，设置参数，现选择MIll。点击确定

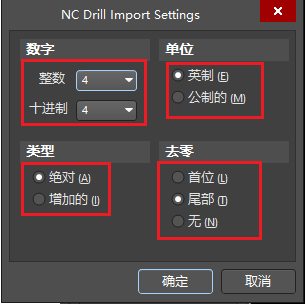

弹出“Import Drill Data”。选择“Units”进行输出设置



设置参数与第二步一致，如下图四个红框所示，否则输不出文件，设置之后。点击确定

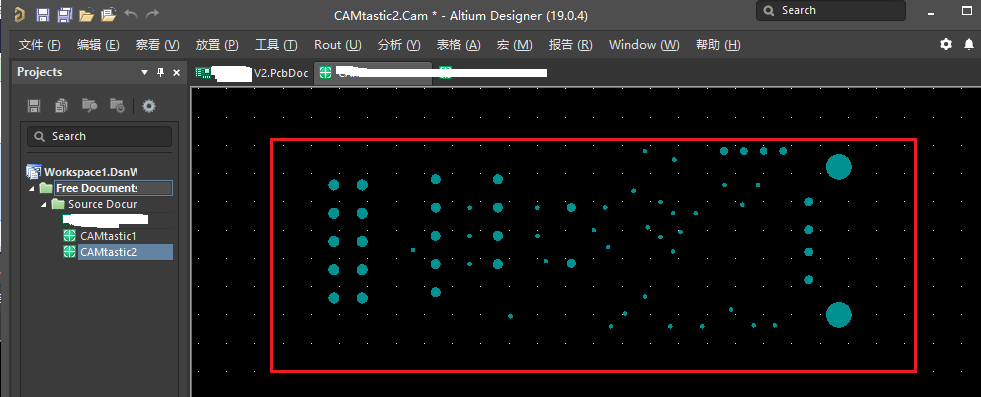

这时可以看到钻孔。输出钻孔文件。点击“File”-“Export”—“Gerber ... ”进行输出

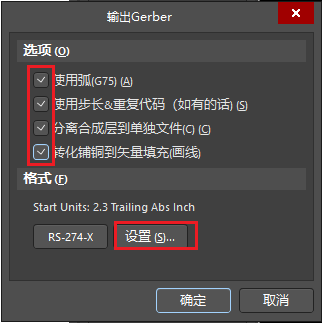

设置输出选项，将以下四个全部打勾，进行输出。并点击设置。如下图

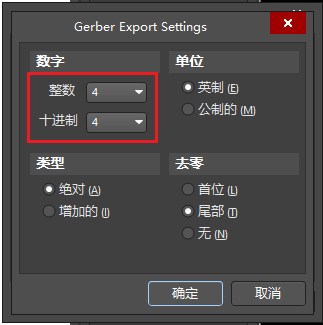

这步设置参数，依然和之前保持一致。否则不能正确输出

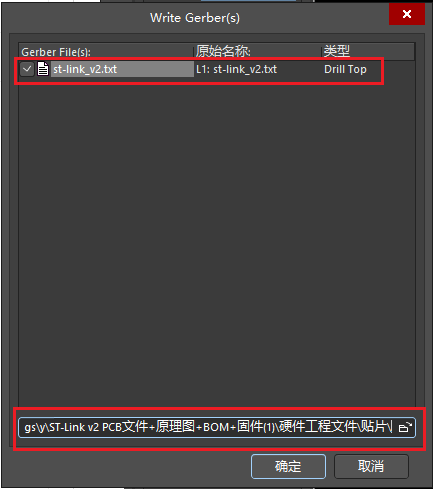

保存钻孔文件到常用目录下，一般和底层，顶层文件放置在一起，便于下一步的调用。

生成的文件如下：

红框中的是钻孔文件，一起打包好再发给PCB厂家即可。





测量长度

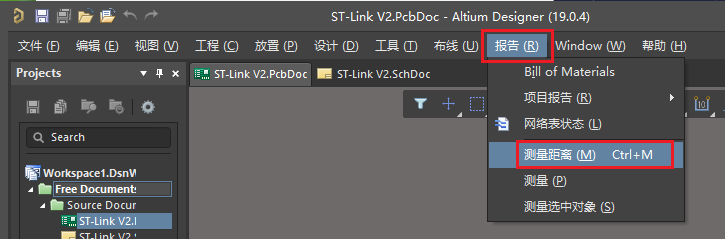

当然，打板时还得板子的大小，那么，怎么测试尺寸呢？如下所示：
