【PADS9.5】PADS Logic 绘制原理图

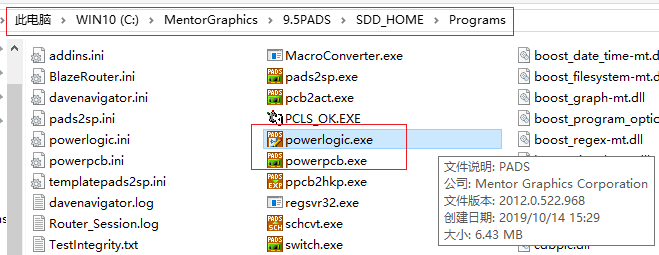

1.打开PADS Logic界面。
打开后就自动有一个原理图文档,直接在上面放置原器件就行。
2.把图纸改大一点。

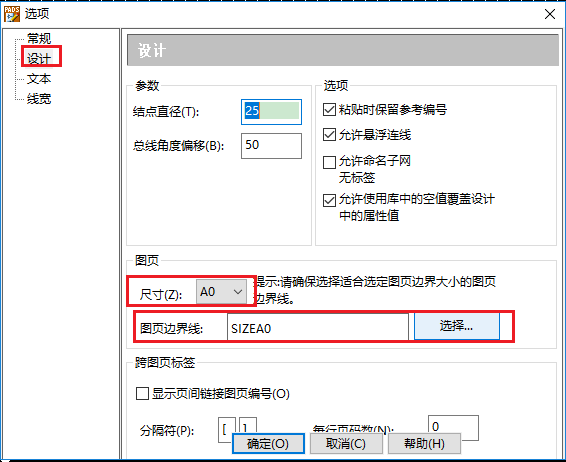

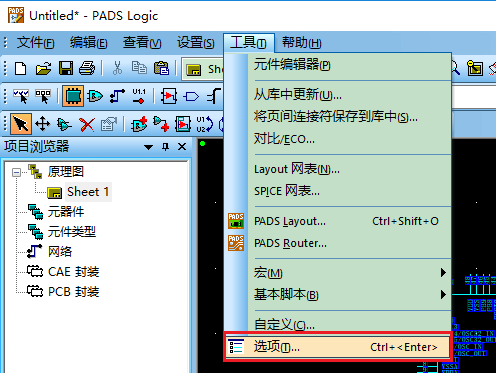

注意:可能是软件的一个BUG,点击“确定”按钮没有反应,要按下回车键,才能生效。“图片边界线”也要相应改一下。
纸张的尺寸大小是这样的,A0最大。
问题点:“图像边界”绘图项里一片空白

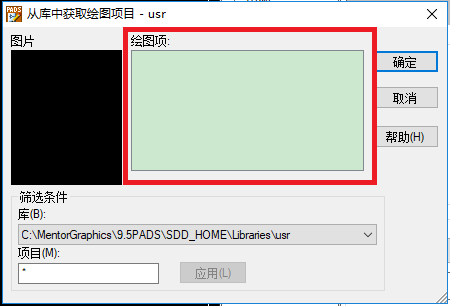

有时会出现这样的问题,表现为绘图项里一片空白,如下:

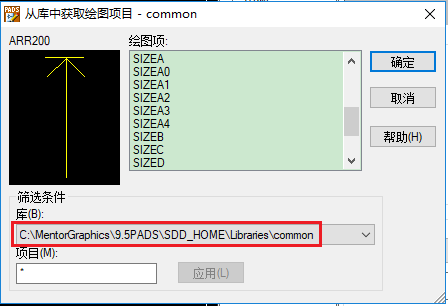

其实是漏掉了选中库。可以选中comman库或者选中所有库。
3.添加元器件。
方式一:推荐的方式。
直接从别的原理图复制过来就行,直观快捷。
方式二:

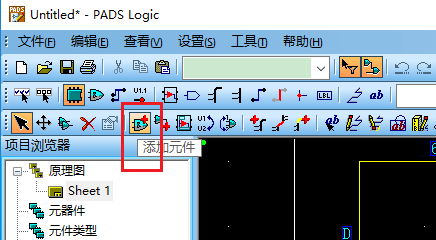

点击:
就会出现原器件库和具体原器件选择。
一般情况下,不会使用系统自带的原器件库,那么,元器件库从哪里来呢?请参考本人的其他文章。
4.加地线

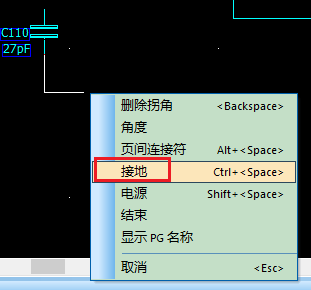

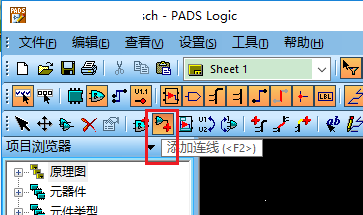

在添加连线的状态下再右键,就可出现“地线”选项。
5.加多一个原理图文件
1.
2.

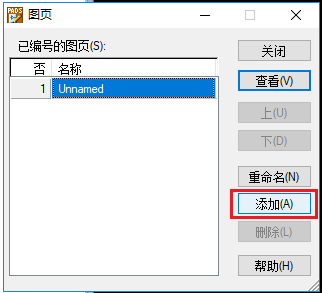

3.关闭后再点击保存图标,就可以看到项目浏览器里多了一个原理图,注意,如果不点保存,是不会多一个的。
6.调整标签方向

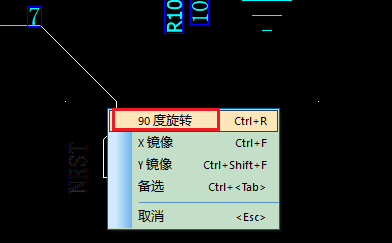

这个比较特殊,要先拖动标签,在拖的过程中点击右键,才会出现调整方向的选项。
7.不用的IC管脚,怎么打个叉叉?
AD里面才有这个功能,PADS没有这个功能,当然,可以用2D线画个叉叉,也是一样的效果。或者直接用文字表示。
