【PADS9.5】PADS元器件库的制作
方法一:从原理图中导出原器件库。
一般情况下,不会使用系统自带的原器件库,那么,元器件库从哪里来呢?
元器件库要从原理图和PCB中各导出一次。很坑,方法稍微有点出入都不行。

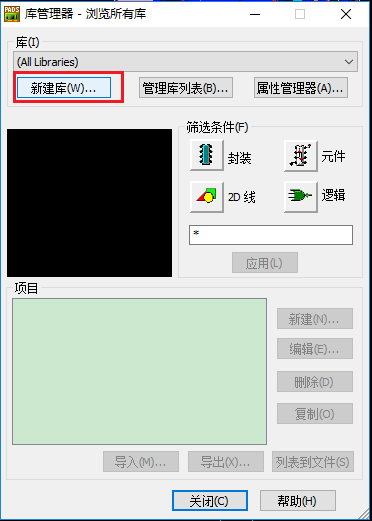

1.先从PCB图和原理图分别进入并新建一个空库,关键点来了:新建的名字必须是一样的,这样,两边进入时才能看得到。(推测:应该也可以通过添加已存在库的方式,使两边都可见。)当然了,如果存在一个库,两边都可见,那就可以直接在这个库上添加,也是可以的。
2.打开PCB图,空白右键选择元器件。
3.使用Ctrl+A,选中所有器件(当然,也可以只选中一个)。然后,点击右键,使用“保存到库中”,再选择要保到哪个库就行。
4.等PCB保存到库中之后,再在原理图中重新保存一次,这样才能正常使用,顺序很重要,必须是PCB中先保存一遍,然后再在原理图中保存一遍。

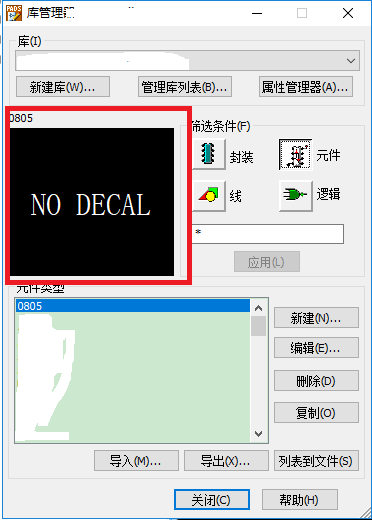

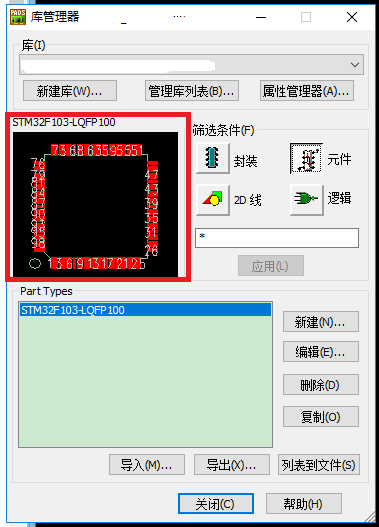

第一遍在PCB中保存的时候,你会发现封装中的图像是正常的,但“元件”中的图像是不正常的,套用的是“封装”中的图标(从PCB进入查看时),或者是“NO DECAL”(从原理图进入查看时)。

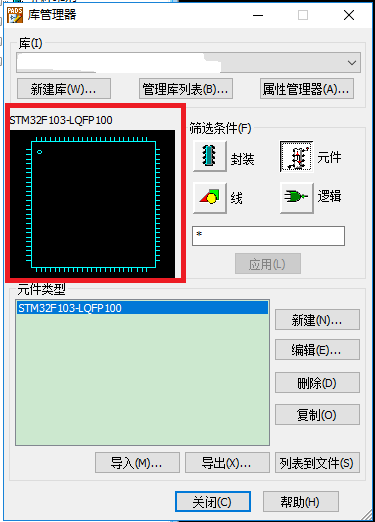

但经过第二遍,在原理图中再次保存后,“元件”的图像就正常了。
5.最后,再打开元器件库,就可以看到,库里已经多了好些元器件。
方法二:网上下载现成的库。
1.下载库,如:
《Pads95常用元件库》里面有STM32全系列芯片。

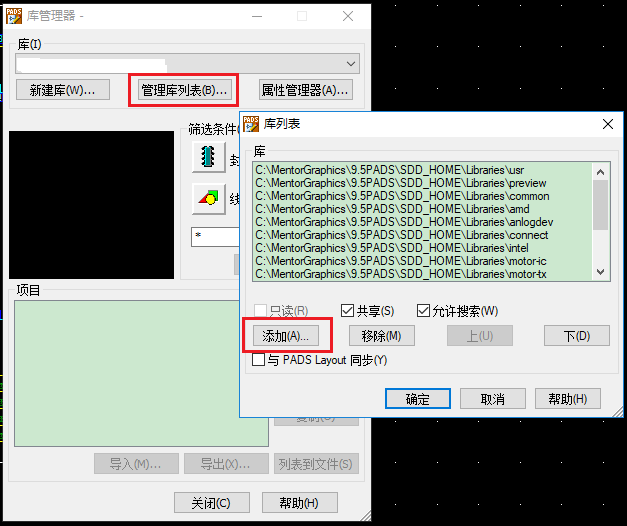

2.下载好之后,第二步就是把库添加到PADS的路径里。

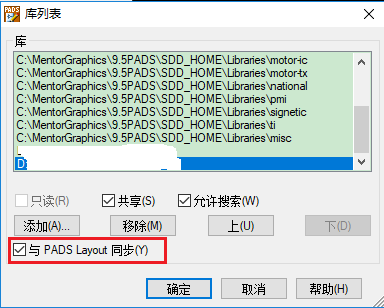

最好选中“与PCB Layout同步”,
方法三:自己画元器件
画元器件通常是从旧的器件上复制一下,再修改成想要的样子。

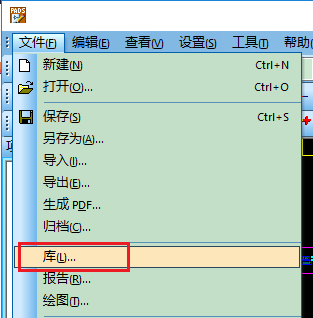

1.

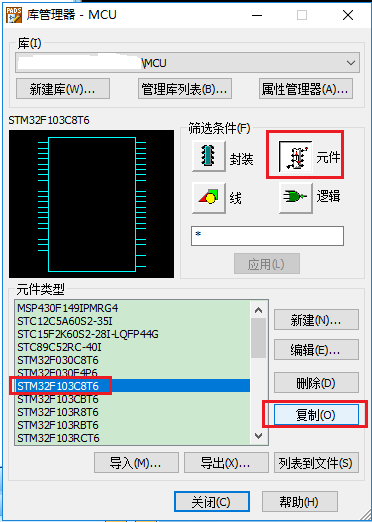

2.复制一个元器件,起个新的名字。

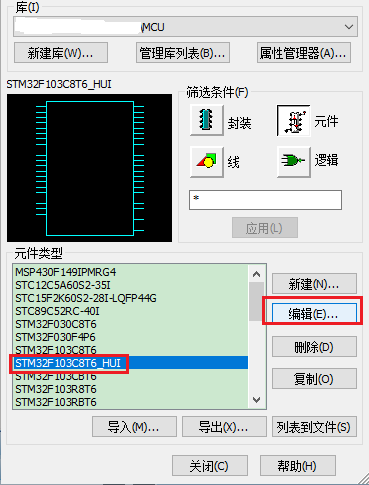

3.再点编辑,就会跳进元器件编辑界面,改成想要的样子即可。
