【PADS9.5】PADS导入绘制PCB图
1.当原理图画好后,就可以生成PCB图了。
点击
就会生成新的PCB文件或者更新旧的PCB文件。
2.如果原理图和PCB图连接成功,就会有提示:
3.发送网表
点击“发送网表“即可,最好选中”在网表中包含设计规则“。
可能会有一些错误提示,根据提示修改即可。
问题点:找不到封装。
大多情况下是因为生成元器件库的步骤不对,请参考本人的其它文章。
4.绘制板框

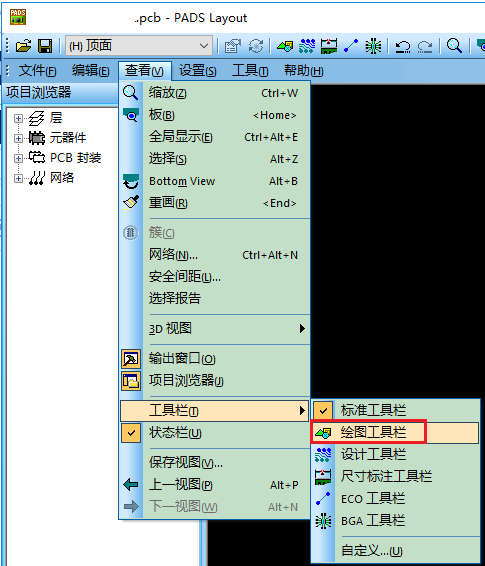

1.打开“绘图工具栏”
2.选择“2D线”画一个框。画完的时候,记得点击右键,然后选择“完成”。

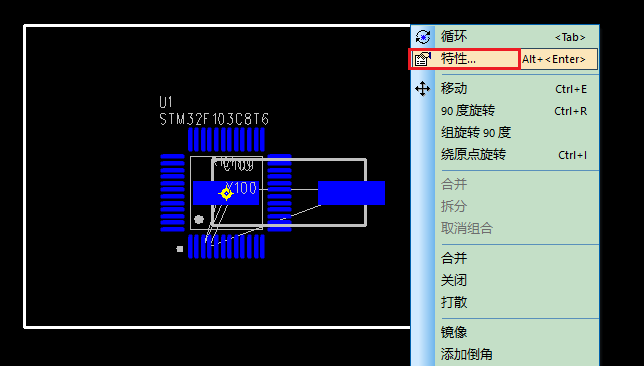

3.选中画好的2D线,右键选择“特性”。

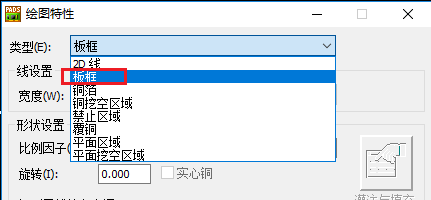

类型改为“板框”。

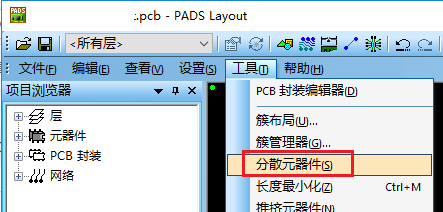

5.分散元器件
元器件从原理图发送到PCB图上后,元器件都是重叠在一起的,这时,你需要一个分散元器件的操作。
6.布线
点击"布线"图标。
就会打开多一个软件“PADS Router”
PADS Router 的具体用法,请参考本人的其他文章。
