【PADS9.5】PADS Router 布线的一般流程
自动布线

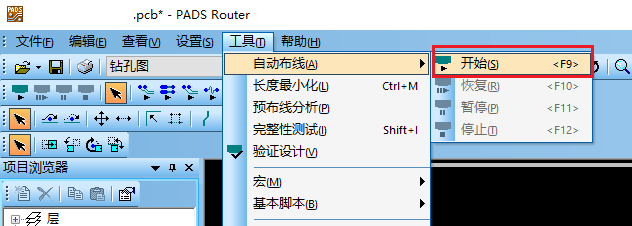

在pads layout 里画好板框的前提下,就可以使用自动布线功能了,如下:
删除所有布线
如果你觉得线布得不好,就可以用此法快速删除所有的布线。
右键点击空白处选择“选择网络”,然后再使用“Ctrl+A”选中所有网络。
再空白处点击右键,就出现了“取消布线”的选项,点之即可。
总的步骤
1.设定边框,设定禁止布线区。
2.设定规则(du线宽/线间距)
3.设定特殊电zhi源和GND还有dao特殊net的线宽/线间距
4.如果有差分线,选定那个是差分线,设置规则
5.如果有高频线,设置线长等
总之,就是设定一大堆规则
6.自动/或手动布局
7.设置被保护的元器件,即自动布局不能随意移动
8.自动布线
最后,手动调整一下。
