【PADS9.5】PADS Layout生成Gerber文件
前奏
参考:https://blog.csdn.net/cheer_me/article/details/83305439
1.打开CAM。

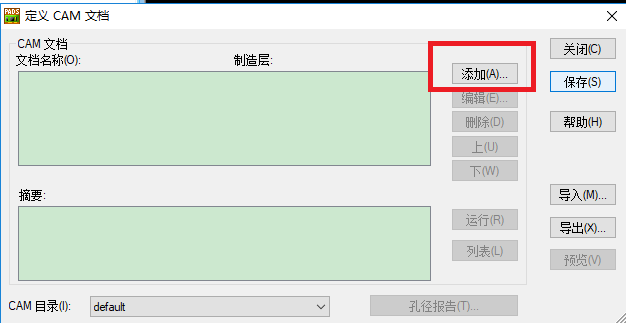

2.添加文件。
一、加入平面层。
平面层有两种:CAM平面和布线/分割平面,CAM平面也称为负片,一般在多层板中使用到,如果在多层板中分配了CAM平面,就需要选择该平面。一般我们使用的是布线/分割平面。

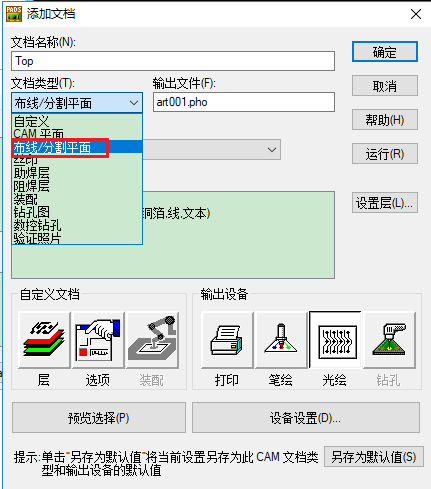

1.一般选择“布线/分割平面”,文档名称可以随便取。
接着,就会提示对应PCB文件哪一层?如果是双层板,就只有顶面和底面。

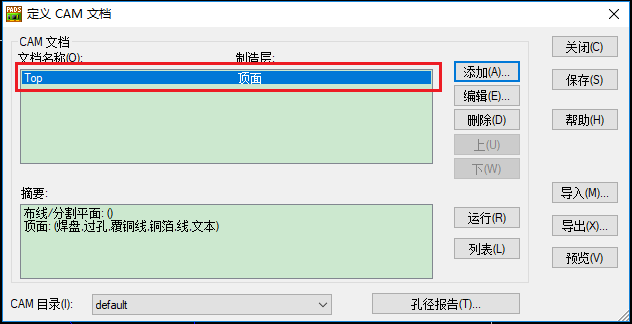

最后,点击“确定”就可以看到添加成功了。
2.同样的方法,把其它层也加进来,比如是双层板,就还要加一个底面。

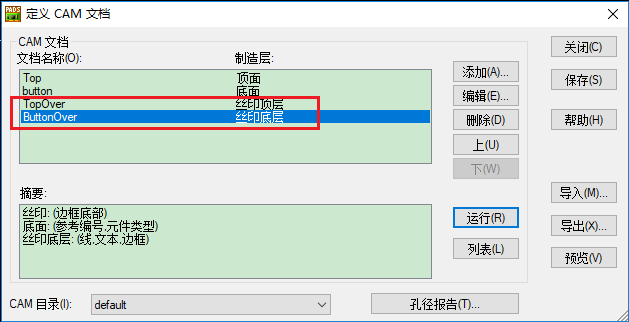

二、加入丝印层
用类似上一步的方法加入,如果是双层板,一般是两个丝印文件,如果底层没有丝印,也是可以省掉一个文件的。
三、加入阻焊层
同样的方法,加入阻焊层。
四、加入数控钻孔
1.加层。

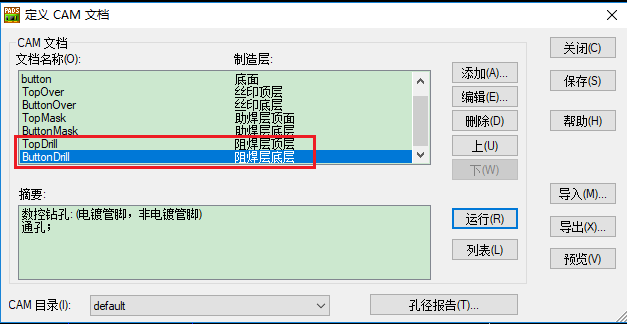

2.加好后,如下:
五、加入钻孔图
可以不加,因为钻孔图层是给工作人员看的,实际生产的时候,机器使用不到。
六、保存Gerber文件

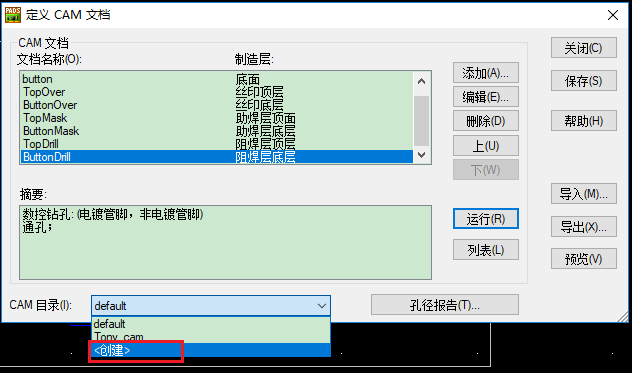

1.新建或选择保存的目录。
2.利用“Shift”键+鼠标点选功能,选中所有文件,再点击“运行”按钮。

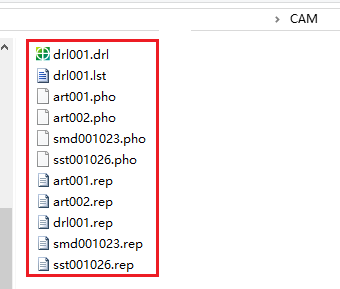

其中可能会有一些警告,并要按回车键确认几次,最终会生成一堆文件,如下:
把这些文件发给PCB生产厂家就行。
七、查看Gerber文件
生成之后,肯定要检查一下,看符不符合预期。
使用CAM350。
下载地址:《CAM350 绿色版》
1.导入Gerber文件。

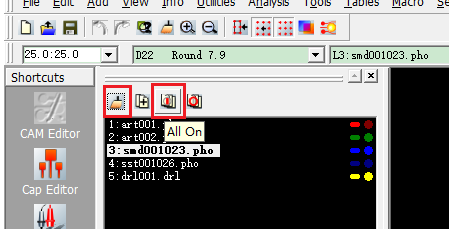

2.显示所有。
先点击“All On”, 再点击“Redraw”,就可以看到PCB走线等。
3.Ctrl+滚轮,可以放大缩小。
