示波器抓取瞬间波形

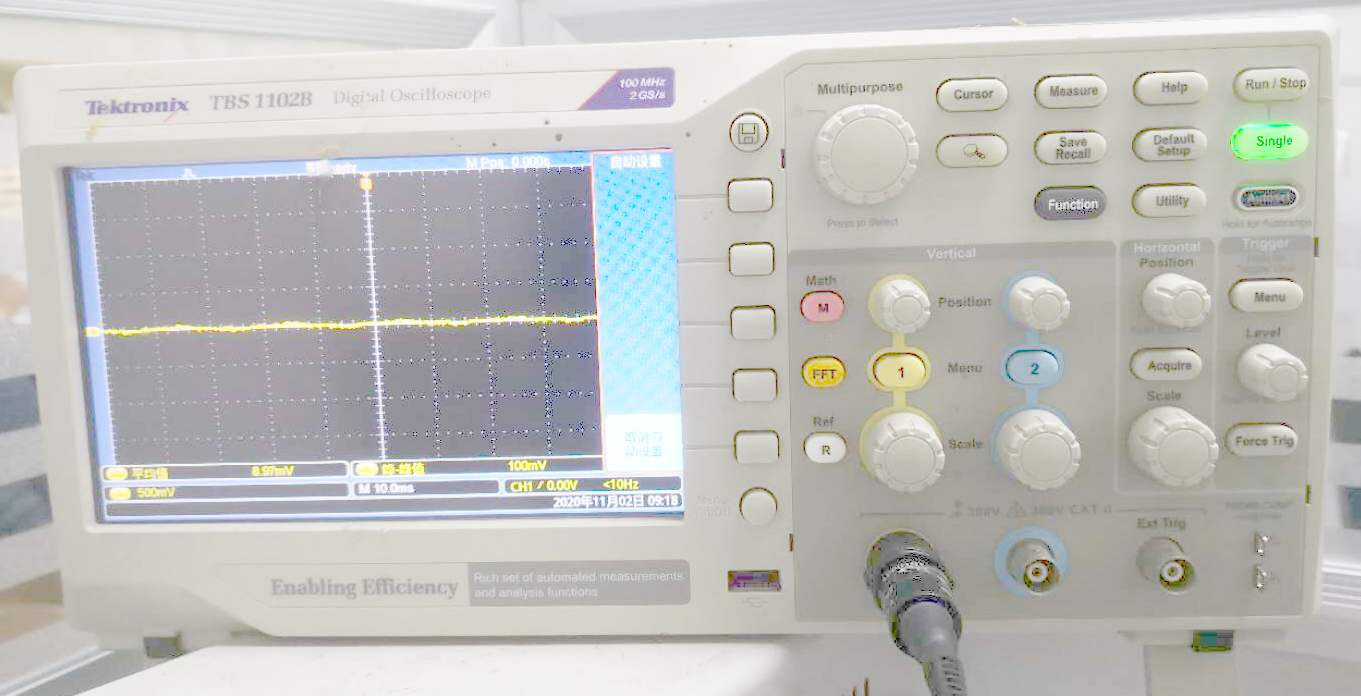

按下按键“Single”,该键就会变成绿色,这时,就可以抓取瞬间波形啦,非常的简单方便。

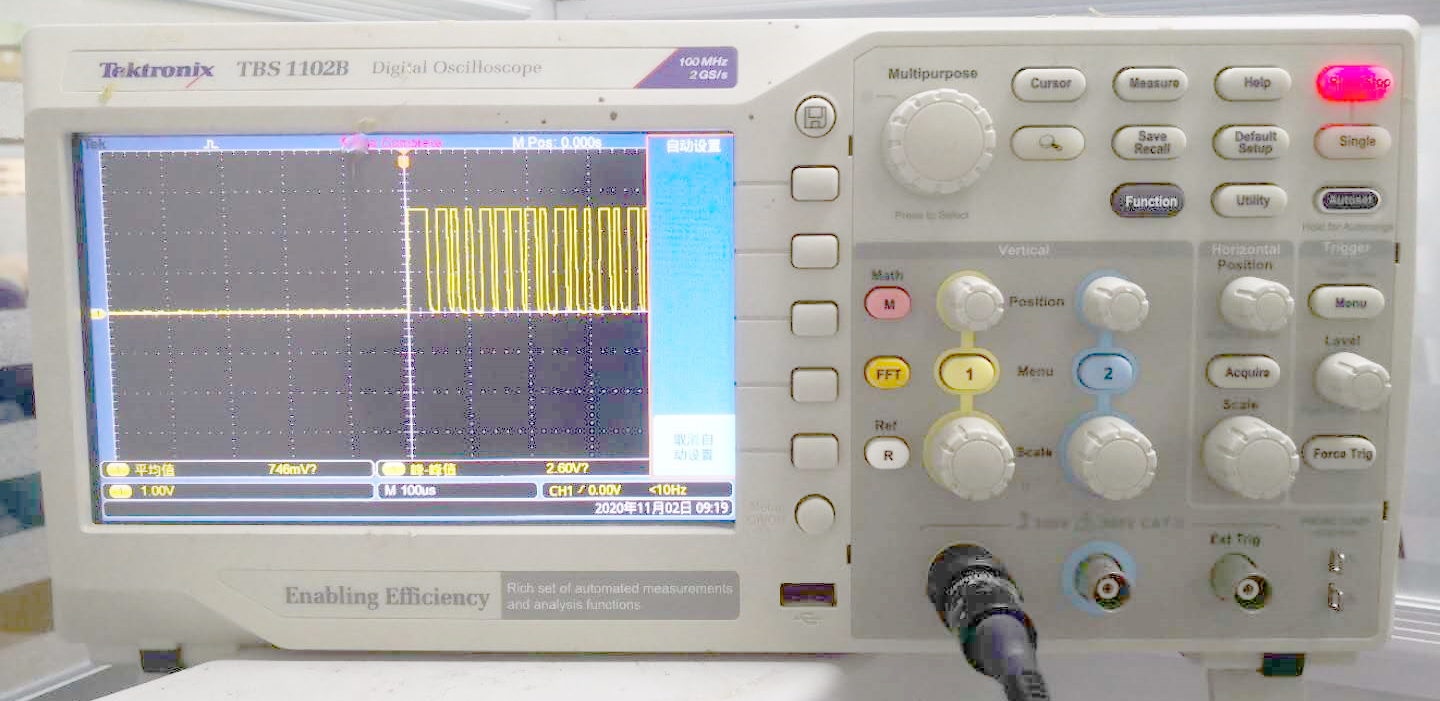

抓取成功后,如下:
当然,有时候这样设置之后,什么都抓不到,而且,一按single按钮就停了,这是为什么呢?

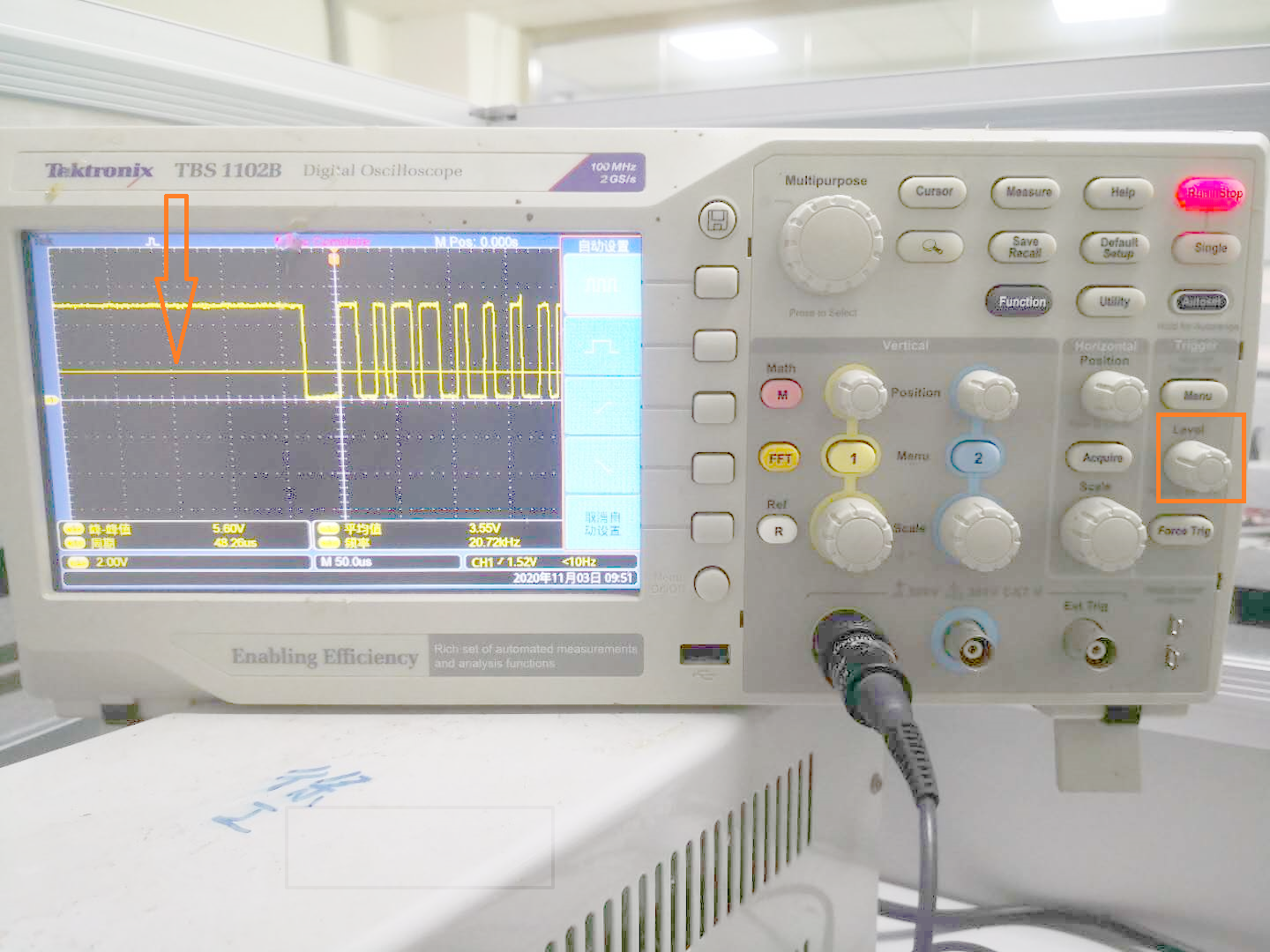

是因为默认的触发电平是非常低的,接近0V,所以,我们还要把触发电平设置高一点,触发电平设置按钮为“Level”的旋钮。一旦钮动它,屏幕上就会出现一根表示触发电平的水平线,如下图:
