前言

最近一直在恶补网络有关的知识，主要在学习如何分析网络丢包以及网络性能优化，我会分成两篇来总结，第一篇先总结下网络丢包，对于DBA来说，网络和数据库息息相关，我碰到因为丢包导致莫名其妙的流复制冲突导致备库卡住，也遇到过丢包导致PostgreSQL性能骤降的案例，因此作为全干工程师，掌握基本的网络分析技能是十分重要的！

协议

首先是耳熟能详的协议了，也是了解入门网络的基础之一。就如同人与人之间相互交流是需要遵循一定的规则一样，计算机之间的相互通信也同样需要遵守一定的规则，这些规则就是网络协议。

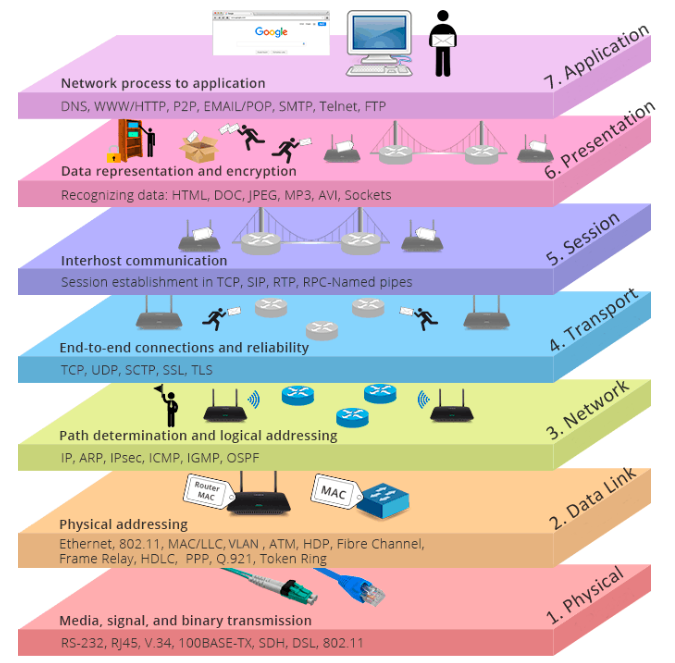

以OSI标准模型为例，分为物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

image-20231120143230204

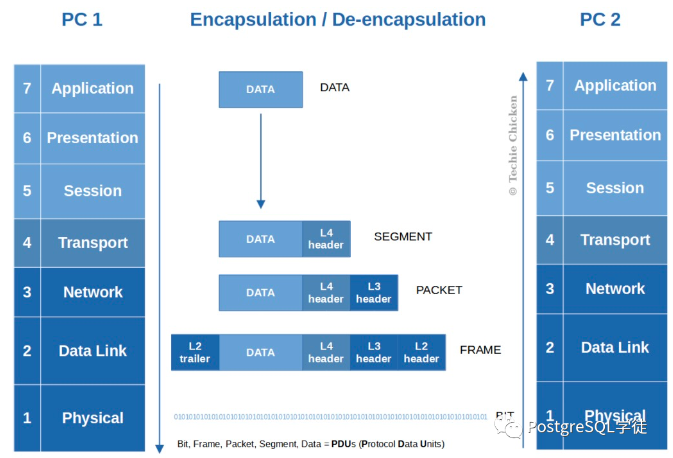

每一层都有自己的功能，各司其职，就像建筑物一样，每一层都靠下一层支持，每一层传输单位都有不同的名词，数据链路层的传输单位是帧，IP 层的传输单位是包，TCP 层的传输单位是段，HTTP 的传输单位则是消息或报文，这些名词可以统称为数据包。参照下图

image-20231120143335838

  1. 物理层确保原始的数据可在各种物理媒体上传输，可以用光缆、电缆、双绞线、无线电波等方式
  2. 数据链路层在不可靠的物理介质上提供可靠的传输，采用差错检测、差错控制和流量控制等方法，向网络层提供高质量的数据传输服务，对于网络层，由于链路层的存在，而不需要关心物理层具体采用了那种传输介质和通信设备，主要协议是以太网 (Ethernet)。以太网规定，一组电信号构成一个数据包，叫做"帧" (Frame) ，数据帧不是无限大的，数据帧长度受MTU限制，我们可以通过ifconfig看到
  3. 网络层，最熟悉的就是IP协议了，将数据传输到目的地址，主要负责寻址和路由选择，与IP协议配套使用实现其功能的最常用的就是ICMP了，常用在ping：网络故障的排查和traceroute：探测IP数据报在网络中走过的路径，IP 层的传输单位是包 (packet)
  4. 传输层，有两个传输协议，分别是 TCP 和 UDP，大部分应用使用的正是 TCP 传输层协议，TCP 相比 UDP 多了很多特性，比如流量控制、超时重传、拥塞控制等，这些都是为了保证数据包能可靠地传输给对方。UDP 就相对很简单，简单到只负责发送数据包，不保证数据包是否能抵达对方，但它实时性相对更好，传输效率也高。当传输层的数据包大小超过 MSS（TCP 最大报文段长度），就要进行分块，每个分块称为一个"段" (TCP segment)
  5. 会话层，主要是管理和协调不同主机上各种进程之间的通信（对话），即负责建立、管理和终止应用程序之间的会话。网络文件系统（NFS）和服务器消息块（SMB）是会话层的常用协议。
  6. 表示层，负责数据格式的互相转换，如编码、数据格式转换和加密解密等。保证一个系统应用层发出的信息可被另一系统的应用层读出。

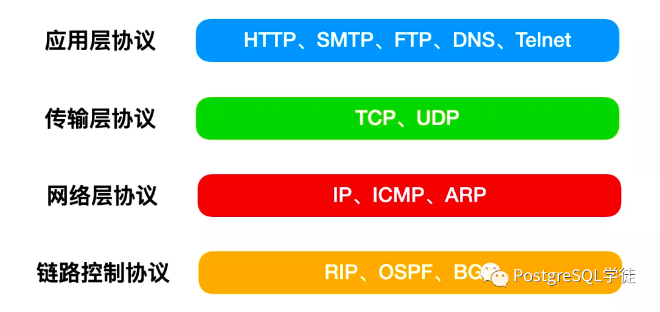

  7. 应用层，OSI 标准模型的最顶层，是直接为应用进程提供服务的。包括文件传输、电子邮件远程登录和远端接口调用等协议。

image-20231120143809212

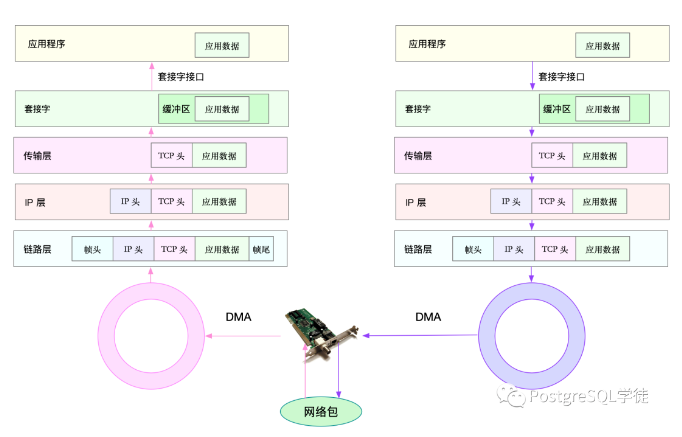

网络收发流程

image-20231120143838286

可以看到，在数据包的发送过程中，各层依次对数据包添加了首部信息，每个首部都包含发送端和接收端地址以及上一层的协议类型。以太网会使用 MAC 地址、IP 会使用 IP 地址、TCP/UDP 则会用端口号作为识别两端主机的地址。

从宏观角度看收包过程：

  • 网络报文通过物理网线发送到网卡
  • 网络驱动程序会把网络中的报文读出来放到 ring buffer 中，这个过程使用 DMA 将数据包映射到内存
  • 内核从 ring buffer 中读取报文进行处理，执行 IP 层和 TCP/UDP 层的逻辑，最后把报文放到应用程序的 socket buffer 中
  • 应用程序从 socket buffer 中读取报文进行处理

因此丢包会涉及到⽹卡、驱动、内核协议栈三⼤类，每一层都有可能会丢包：

  • 在两台 VM 连接之间，可能会发生传输失败的错误，比如网络拥塞、线路错误等；
  • 在网卡收包后，环形缓冲区可能会因为溢出而丢包；
  • 在 IP 层，可能会因为路由失败、组包大小超过 MTU 等而丢包；
  • 在传输层，可能会因为端口未监听、资源占用超过内核限制等而丢包；
  • 在套接字层，可能会因为套接字缓冲区溢出而丢包；
  • 在应用层，可能会因为应用程序异常而丢包；

此处推荐阅读下飞哥的图解 Linux 网络包发送过程

“

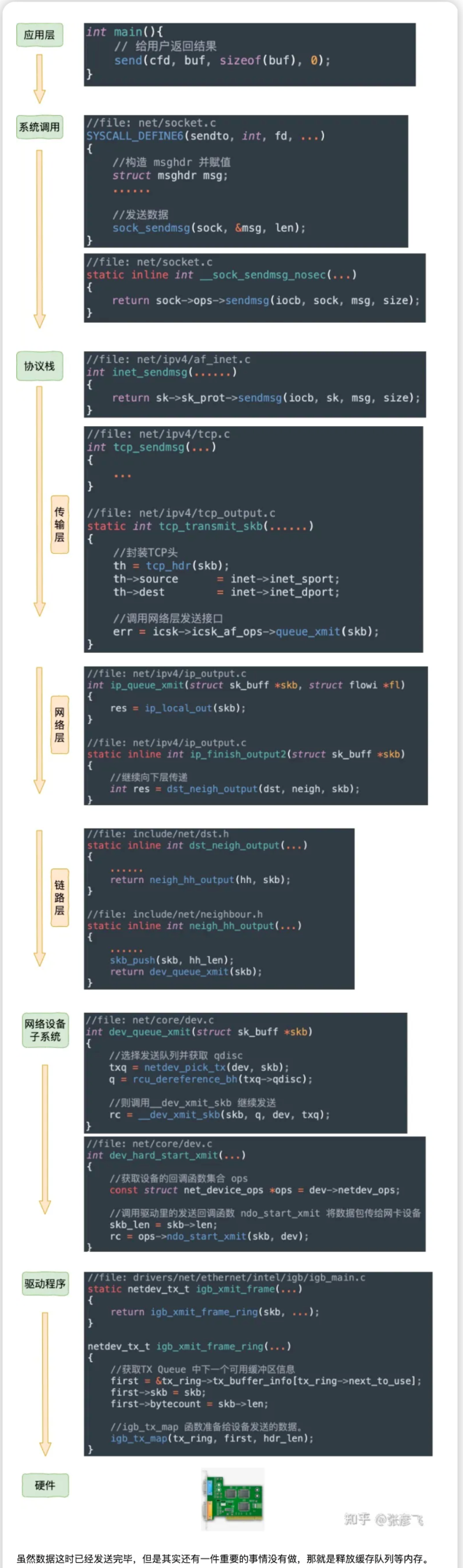

在Linux内核实现中，链路层协议靠网卡驱动来实现，内核协议栈来实现网络层和传输层。内核对更上层的应用层提供socket接口来供用户进程访问。

image-20231120144210194

硬件网卡层

image-20231120144452893

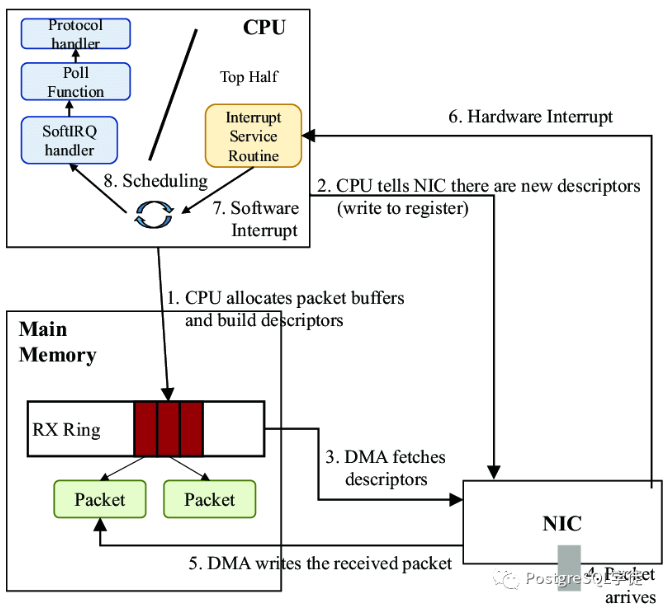

物理介质上的数据帧到达后首先由NIC读取，写入设备内部缓冲区Ring Buffer中，再由中断处理程序触发Softirq从中消费，Ring Buffer的大小因网卡设备而异。当网络数据包到达（生产）的速率快于内核处理（消费）的速率时，Ring Buffer很快会被填满，新来的数据包将被丢弃；

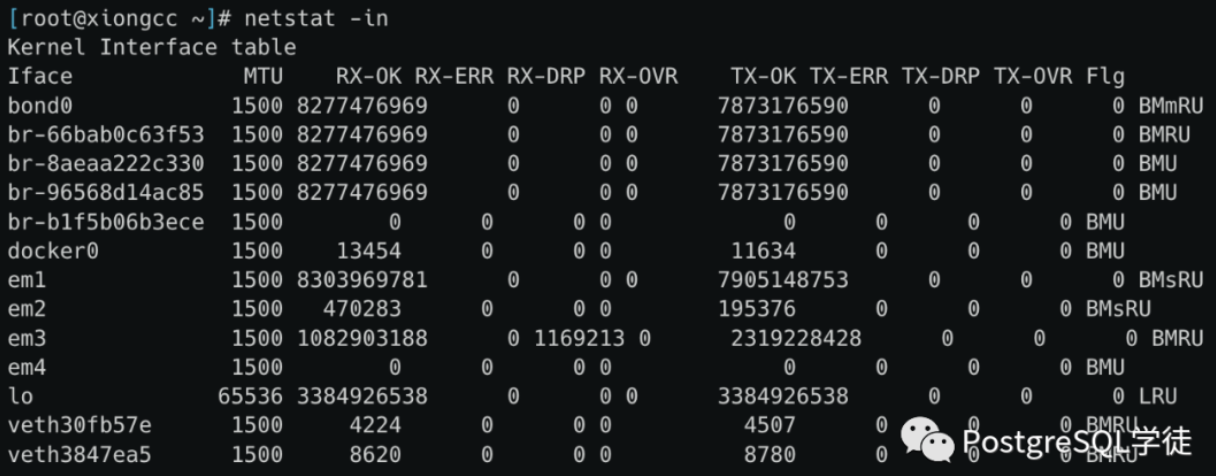

我们可以通过ethtool、netstat或者cat /proc/net/dev查看因Ring Buffer满而丢弃的包统计

image-20231120144908071

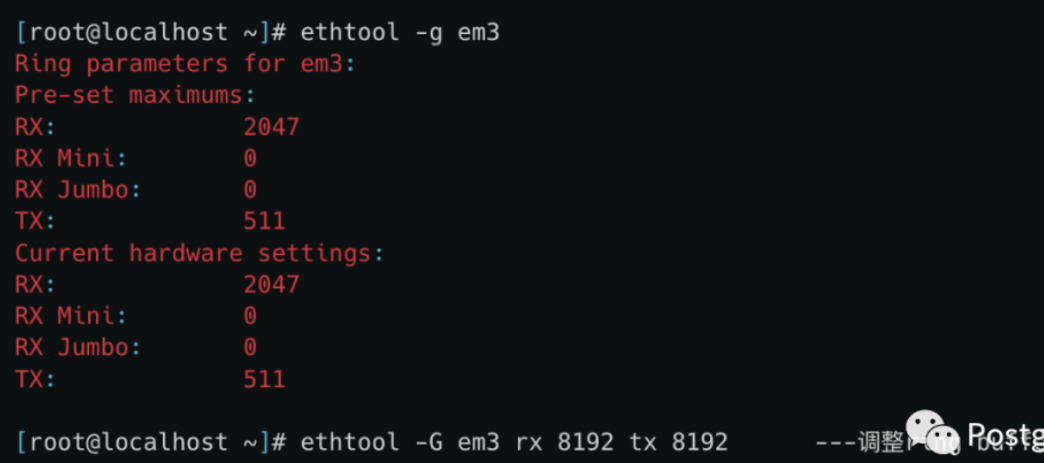

ring buffer的大小我们可以通过ethtool进行查看以及修改

  • -g ：Display the rx/tx ring parameter information of the specified ethernet card。
  • -G ：change the rx/tx ring setting of the specified ethernet card。

image-20231120150438091

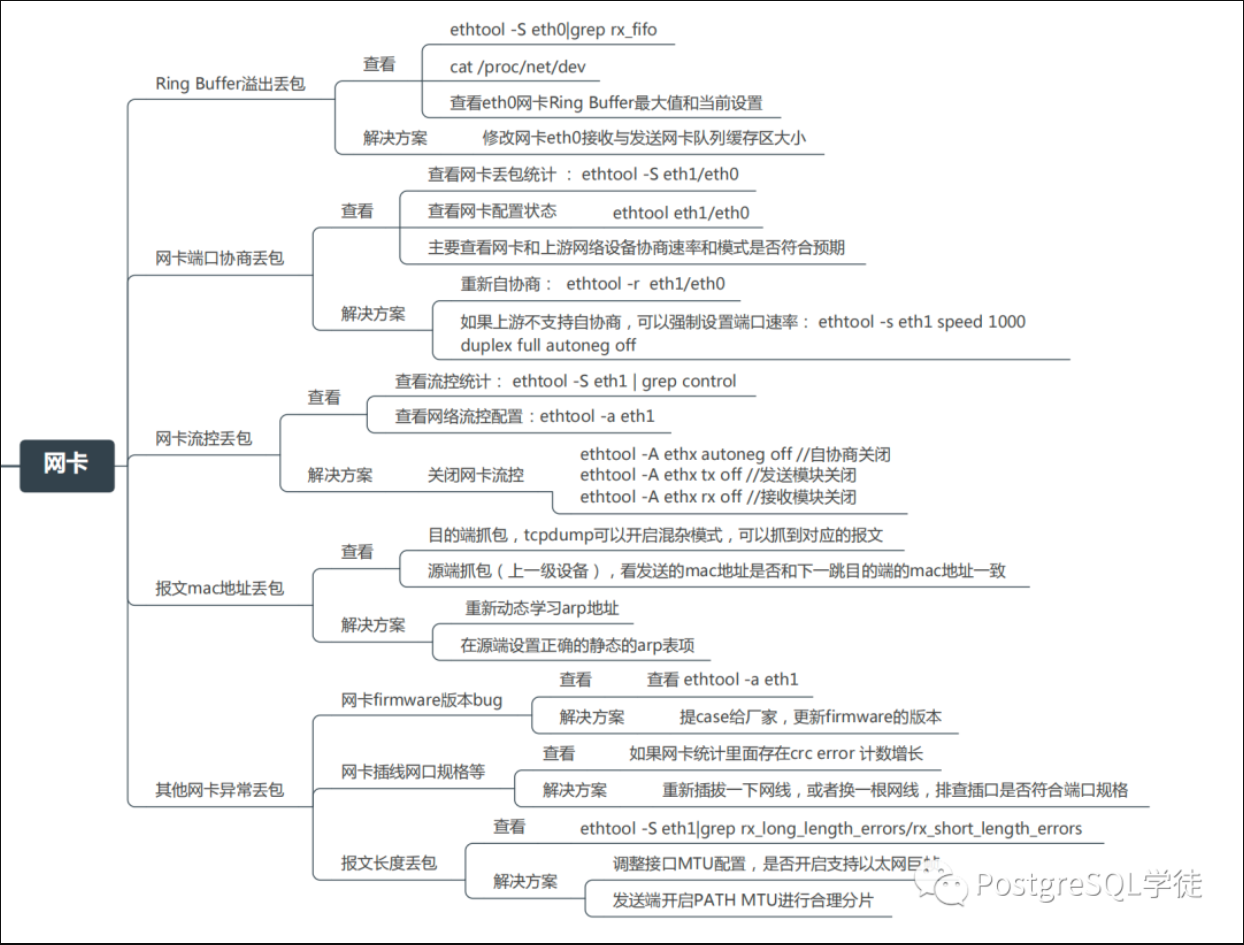

思维导图 (From Alex——网络排障全景指南v1.0精简版)

image-20231120150515125

驱动层

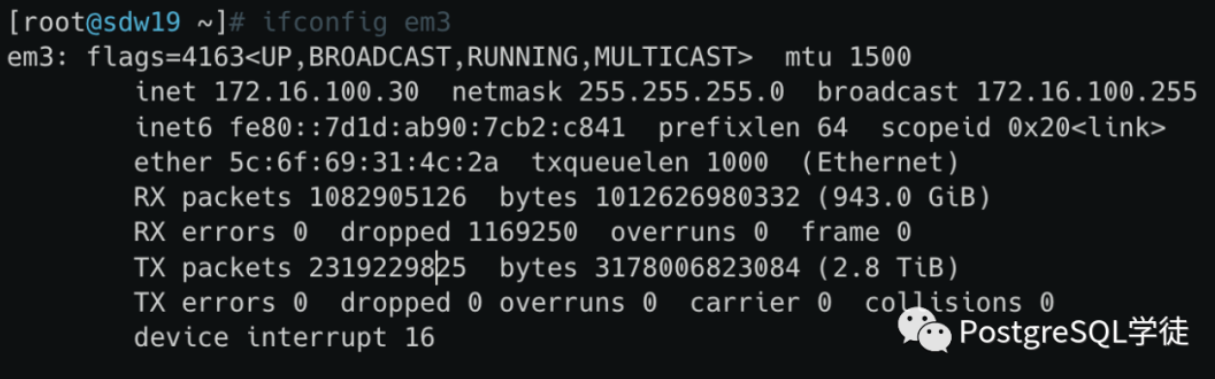

我们可以使用ifconfig查看

image-20231120151838184

  1. RX-ERROR：表示总的收包的错误数量，这包括 too-long-frames 错误，Ring Buffer 溢出错误，crc 校验错误，帧同步错误，fifo overruns 以及 missed pkg 等等。
  2. RX-DROP：表示数据包已经进入了 Ring Buffer，但是由于内存不够等系统原因，导致在拷贝到内存的过程中被丢弃。
  3. RX overruns：表示了 fifo 的 overruns，这是由于 Ring Buffer(aka Driver Queue) 传输的 IO 大于 kernel 能够处理的 IO 导致的，而 Ring Buffer 则是指在发起 IRQ 请求之前的那块 buffer。很明显，overruns 的增大意味着数据包没到 Ring Buffer 就被网卡物理层给丢弃了，而 CPU 无法即使的处理中断是造成 Ring Buffer 满的原因之一
  4. RX frame: 表示 misaligned 的 frames。

至于 TX 相关的类似，指发送时对应的各个指标。

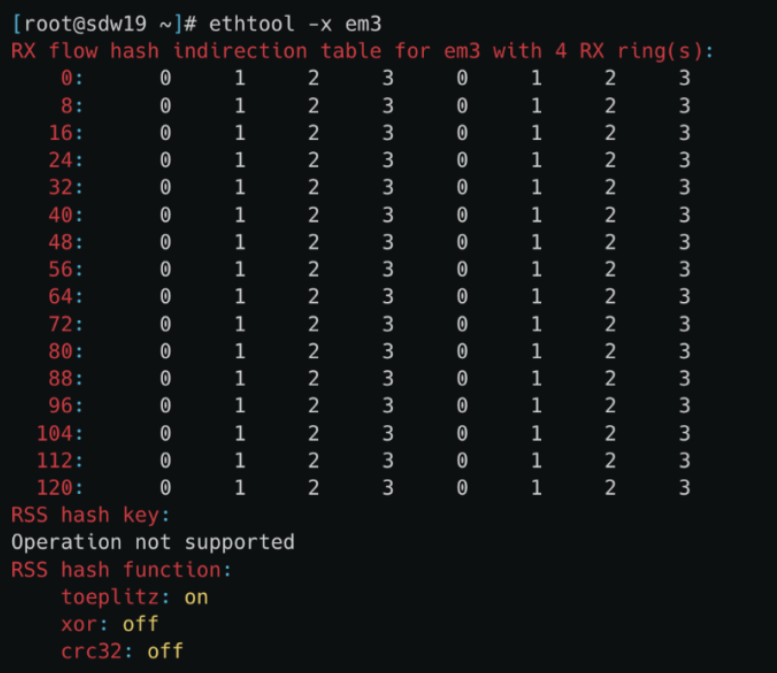

另外一个常见原因是单核CPU软中断占有高，导致应用没有机会收发或者收包比较慢，我们可以使用 ethtool -x查看，这些指标显示了接口如何处理入站网络流量，通过散列函数和转向表来分配到不同的接收环，从而实现在多处理器系统中的负载均衡。

image-20231120152019728

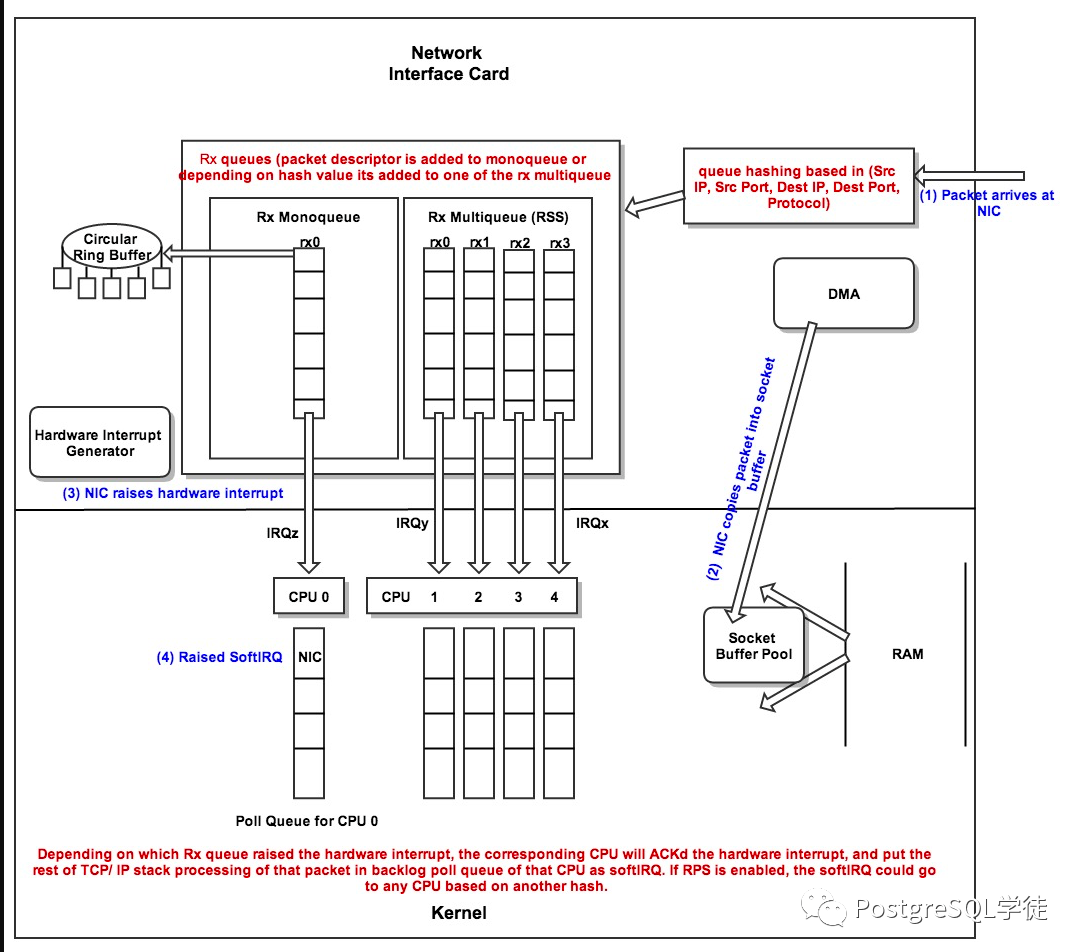

这里要提一下网卡多队列 RSS（Receive Side Scaling）是网卡的硬件特性（需要硬件支持），实现了多队列，多队列是RX/TX多个通路，分别负责各种的中断，可以将不同的流分发到不同的CPU上；

image-20231120152414188

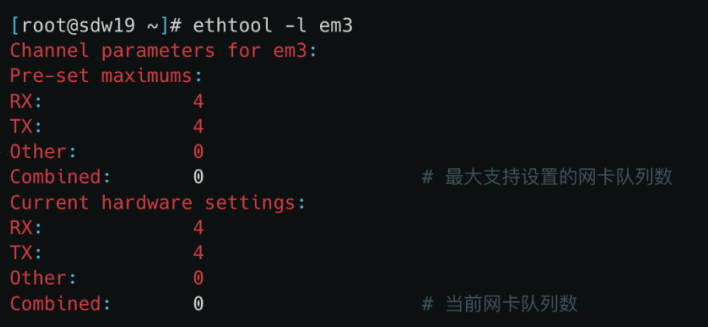

我们可以使用ethtool -l查看支持的队列数，以及ethtool -L eth0 combined 4修改队列数

image-20231120152525757

配置了之后，我们可以使用cat /proc/interrupts查看当前是否已经开启了网卡多队列，通过查看网卡的中断集中分布在哪些CPU上，如果分布在多个CPU上，则当前已经开启了网卡多队列。以及通过绑核的方式将中断绑定到具体的CPU上

echo "1" > /proc/irq/31/smp_affinity
echo "1" > /proc/irq/32/smp_affinity
echo "2" > /proc/irq/33/smp_affinity
echo "2" > /proc/irq/34/smp_affinity
echo "4" > /proc/irq/35/smp_affinity
echo "4" > /proc/irq/36/smp_affinity
echo "8" > /proc/irq/37/smp_affinity
echo "8" > /proc/irq/38/smp_affinity

当然也可以通过irqbalance，irqbalance避免所有的IRQ请求都由单一的CPU负担，从而将硬件中断分布到多处理器系统的各个处理器以便能够提高性能，安装方式为：yum -y install irqbalance；

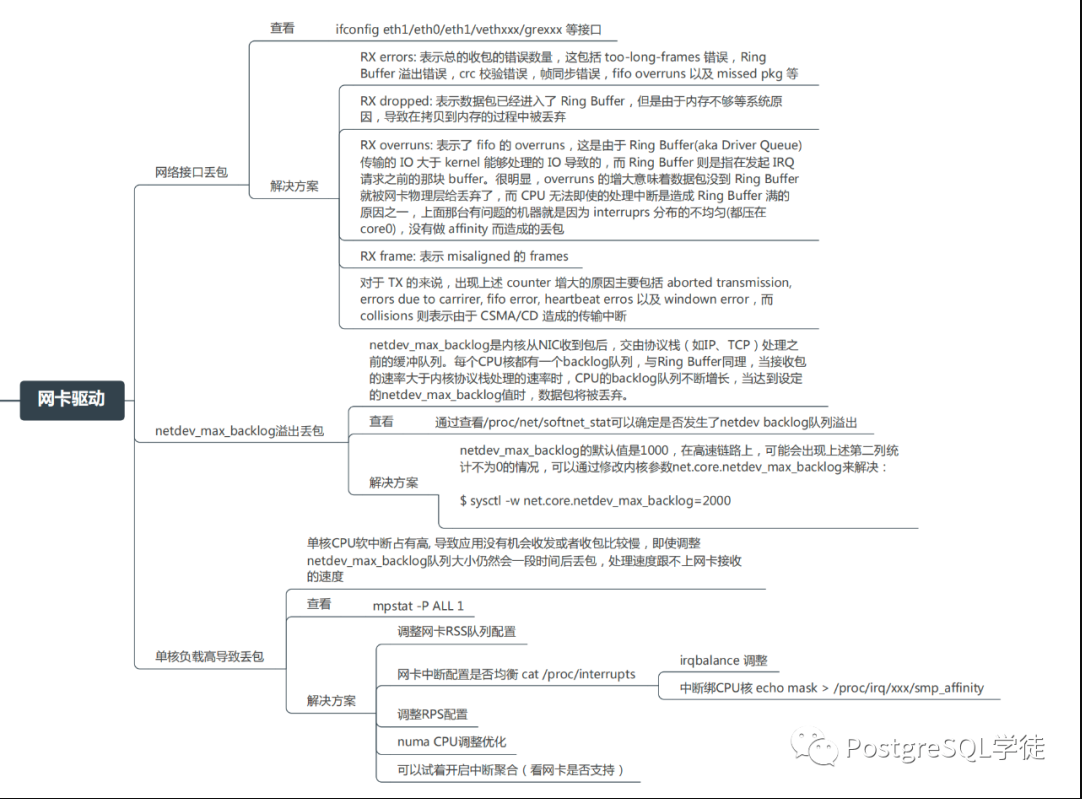

思维导图 (From Alex——网络排障全景指南v1.0精简版)

image-20231120160425931

网络层

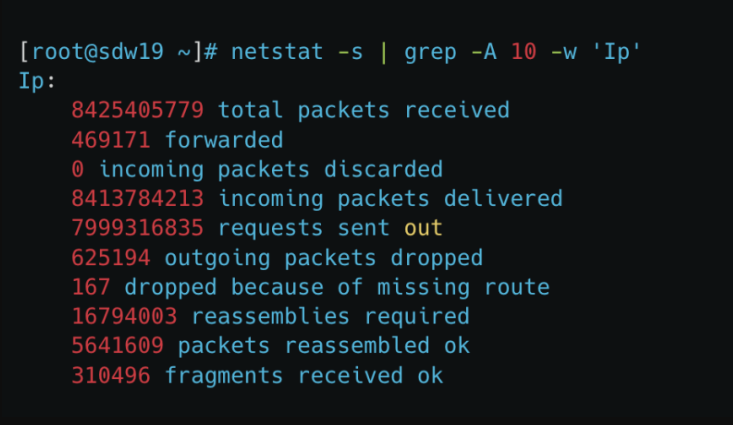

网络层我们可以使用 netstat -s 进行过滤

image-20231120160456975

以下是来自GPT4的回答：

  • total packets received: The total number of packets received by the interface. 接口接收到的数据包总数。
  • forwarded: The number of packets that were forwarded to another interface. 被转发到另一个接口的数据包数量。
  • incoming packets discarded: The number of incoming packets that were chosen not to be processed (discarded). 选择不处理（丢弃）的传入数据包数量。
  • incoming packets delivered: The number of packets that were successfully delivered to the local higher layers. 成功交付给本地高层的数据包数量。
  • requests sent out: The number of requests sent from the local host. 从本地主机发送出去的请求数量。
  • outgoing packets dropped: The number of outgoing packets that were dropped and not sent. 被丢弃未发送的传出数据包数量。
  • dropped because of missing route: The number of packets dropped because there was no route found to their destination. 因为没有找到目的地的路由而被丢弃的数据包数量。
  • reassemblies required: The number of packets that needed to be reassembled from fragments. 需要从碎片中重组的数据包数量。
  • packets reassembled ok: The number of packets that were successfully reassembled. 成功重组的数据包数量。
  • fragments received ok: The number of fragment packets that were successfully received. 成功接收的碎片包数量。

ICMP也是类似，此处就不再演示了。

另外一类可能的原因就是防火墙了， iptables -nvL |grep DROP ;

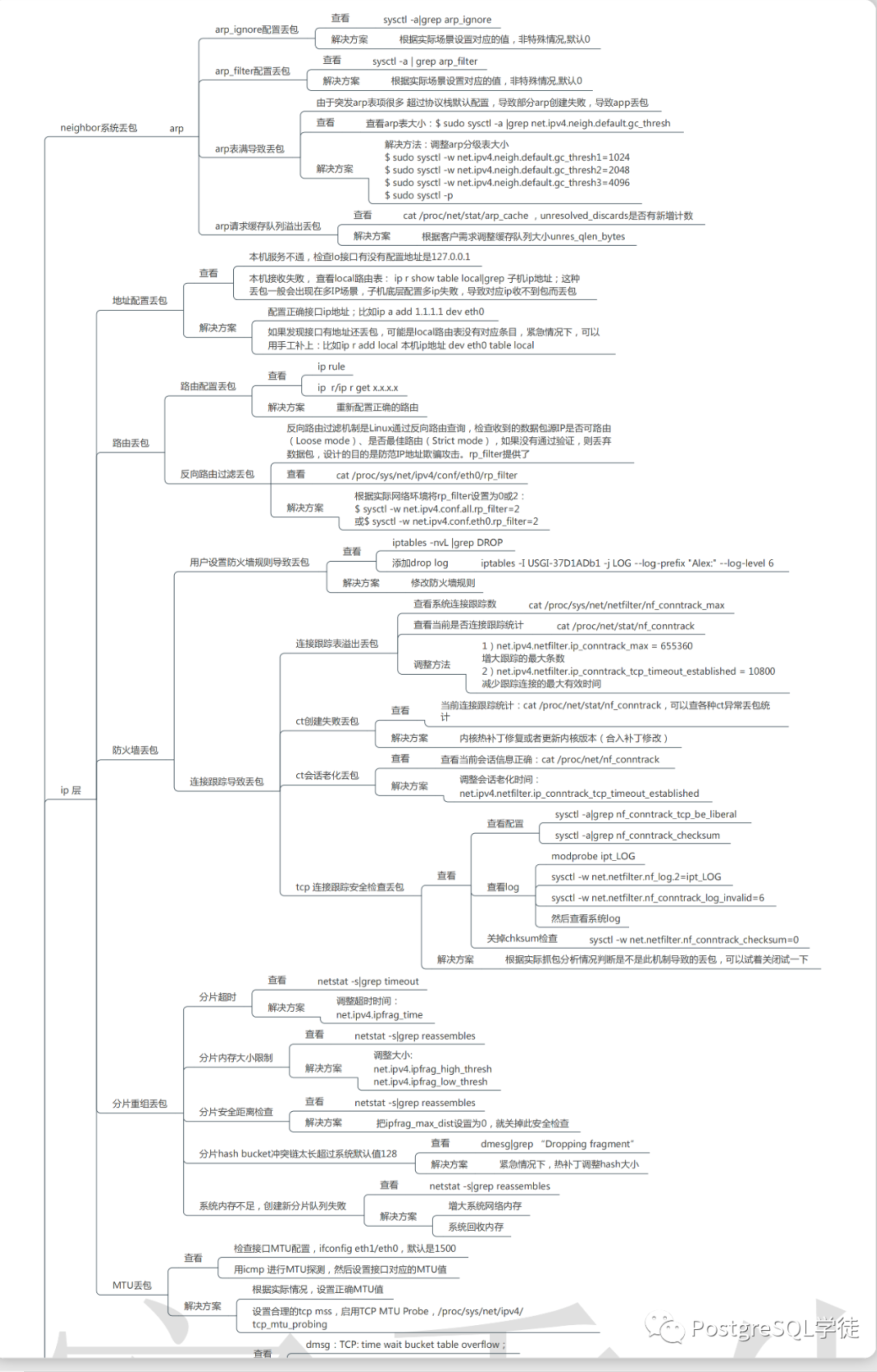

思维导图 (From Alex——网络排障全景指南v1.0精简版)

image-20231120160800591

传输层

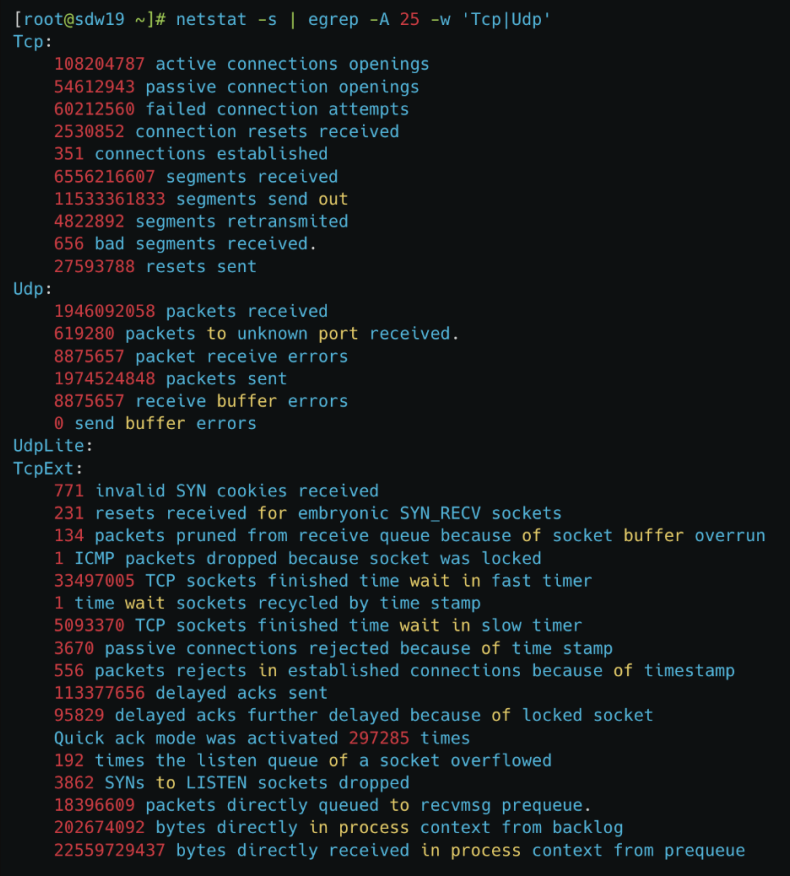

传输层协议包括TCP和UDP，也可以使用netstat查看

image-20231120160844546

可以看到 retransmitted 就是 TCP重传次数，bad 就是错误报文数，这个结果告诉我们TCP 协议有多次重传。至于下方的TcpExt，各个指标就不细展开了，可以询问GPT。

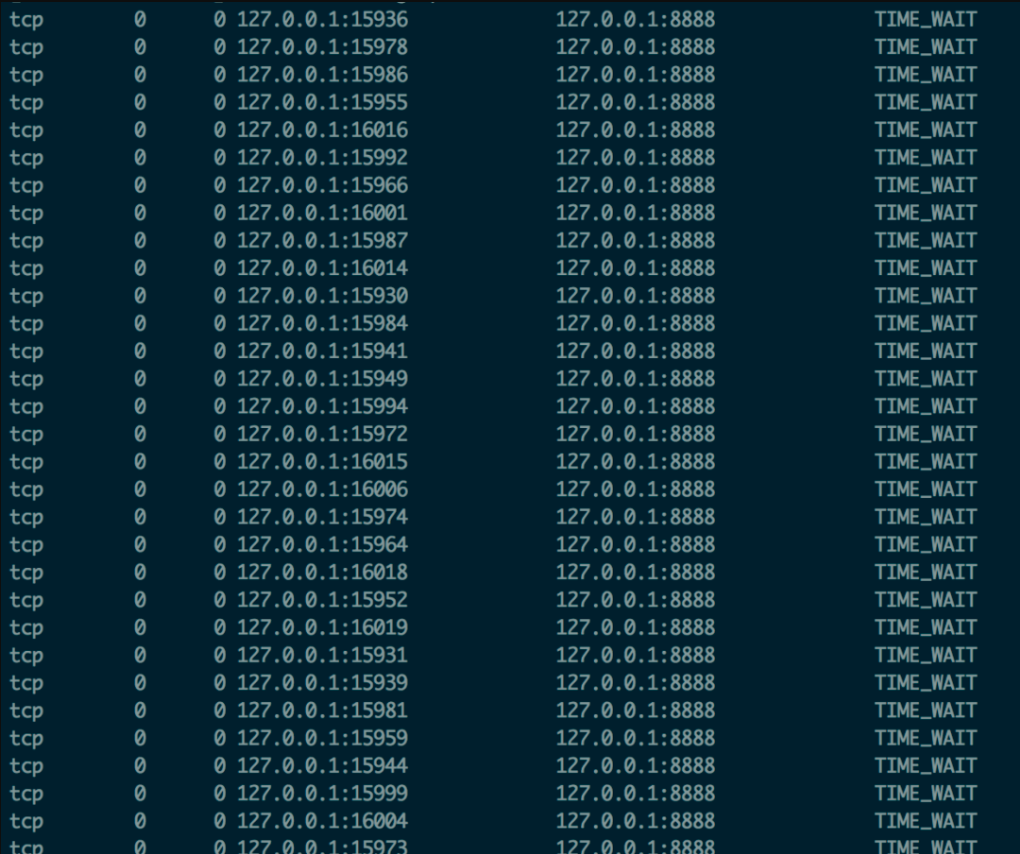

另外需要提及的是TIME_WAIT过多丢包，大量TIME_WAIT出现，并且需要解决的场景，在高并发短连接的TCP服务器上，当服务器处理完请求后立刻按照主动正常关闭连接。这个场景下，会出现大量socket处于TIMEWAIT状态。如果客户端的并发量持续很高，此时部分客户端就会显示连接不上，新建立 TCP 连接会出错，address already in use : connect 异常

image-20231120160944547

我们可以调整允许 time_wait 状态的 socket 被重用，tw_reuse，tw_recycle ，以及内存足够的话调整tcp_max_tw_buckets大小。

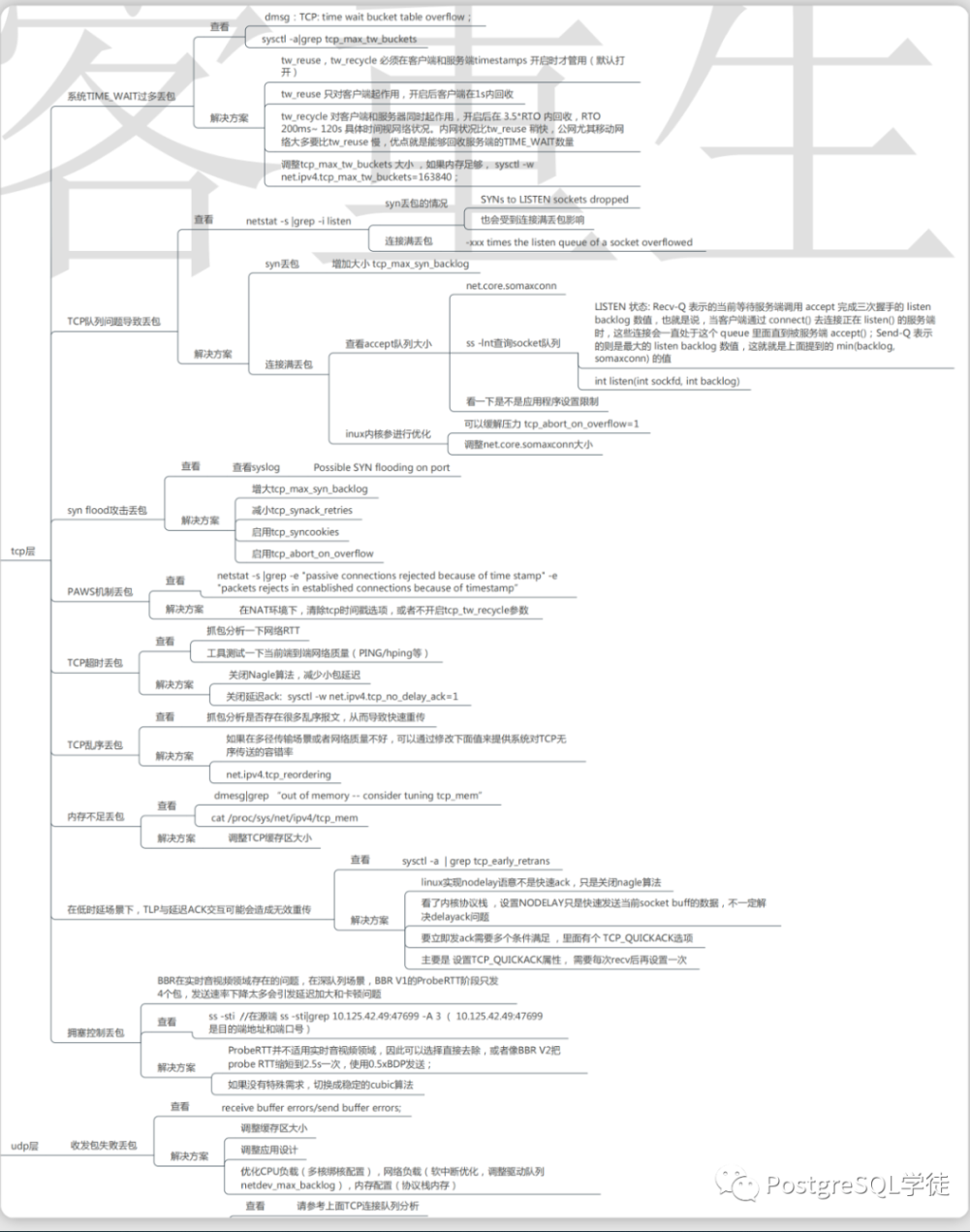

思维导图 (From Alex——网络排障全景指南v1.0精简版)

image-20231120161102461

套接字

[root@localhost ~]# netstat -s|grep "packet receive errors"
    8878816 packet receive errors

可以看到有大量的socket缓存区接收丢包，我们可以调整socket缓冲区大小

# Default Socket Receive Buffer
net.core.rmem_default = 31457280
# Maximum Socket Receive Buffer
net.core.rmem_max = 67108864

类似的还有应用发送太快导致丢包，以类似方式优化。

[root@localhost ~]# netstat -s|grep "send buffer errors
# Default Socket Send Buffer
net.core.wmem_default = 31457280
# Maximum Socket Send Buffer
net.core.wmem_max = 33554432

思维导图 (From Alex——网络排障全景指南v1.0精简版)

image-20231120161408928

实用工具

除了前文提到的ethtool、netstat之类的命令，还推荐一个命令——sar，

  • -n DEV：网络接口统计信息。
  • -n EDEV：网络接口错误。
  • -n IP：IP 数据报统计信息。
  • -n EIP：IP 错误统计信息。
  • -n TCP：TCP 统计信息。
  • -n ETCP：TCP 错误统计信息。
  • -n SOCK：套接字使用。

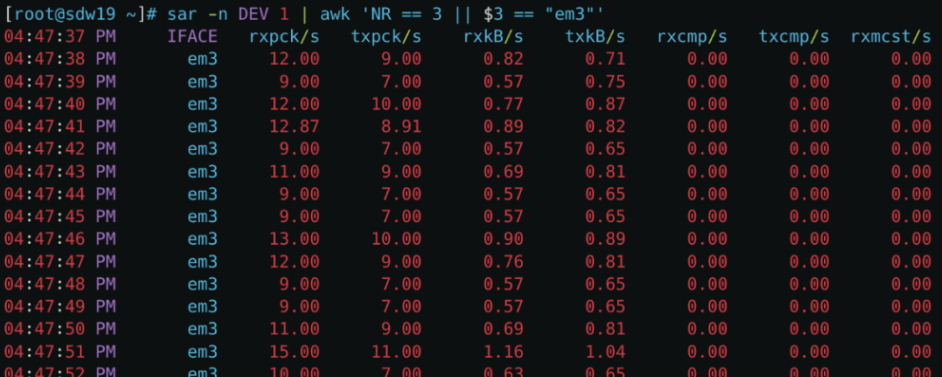

看个例子，比如 sar -n DEV 1 | awk 'NR == 3 || $3 == "eth0"'只分析eth0

image-20231120161455343

  • rxpck/s / txpck/s：网卡接收/发送的数据包，单位是：数据包/s。
  • rxkB/s / txkB/s：网卡接收/发送的千字节，单位是：千字节/s。
  • rxcmp/s / txcmp/s：网卡每秒接受/发送的压缩数据包，单位是：数据包/s。
  • rxmcst/s：每秒接收的多播数据包，单位是：数据包/s。
  • %ifutil：网络接口的利用率。

image-20231120161529209

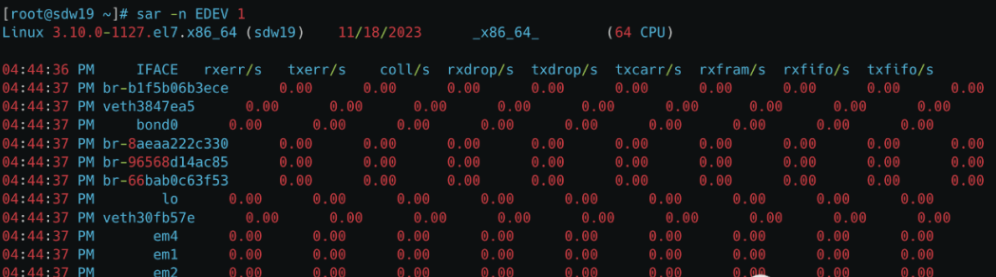

  • rxerr/s / txerr/s：每秒钟接收/发送的坏数据包
  • coll/s：每秒冲突数
  • rxdrop/s：因为缓冲充满，每秒钟丢弃的已接收数据包数
  • txdrop/s：因为缓冲充满，每秒钟丢弃的已发送数据包数
  • txcarr/s：发送数据包时，每秒载波错误数
  • rxfram/s：每秒接收数据包的帧对齐错误数
  • rxfifo/s / txfifo/s：接收/发送的数据包每秒 FIFO 过速的错误数

image-20231120161604360

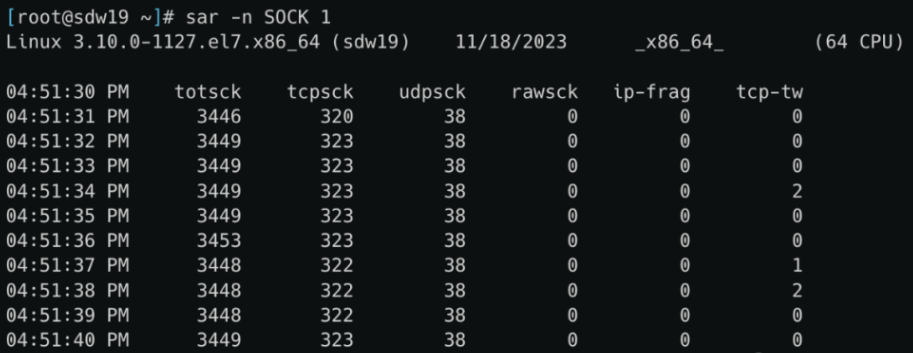

  • totsck 当前被使用的socket总数
  • tcpsck 当前正在被使用的TCP的socket总数
  • udpsck 当前正在被使用的UDP的socket总数
  • rawsck 当前正在被使用于RAW的skcket总数
  • ip-frag 当前的IP分片的数目
  • tcp-tw TCP套接字中处于TIME-WAIT状态的连接数量
