# 组态.从Symbol Factory软件谈一谈图片格式问题

组态.从Symbol Factory软件谈一谈图片格式问题

1.Symbol Factory Universal工业组态软件

Symbol Factory Universal是用于管理和操作所包含的广泛的工业图形库外观的软件应用程序的组合，该库针对高性能进行了优化，可用于工业自动化HMI应用程序，包括泵，管道，阀门，储罐，混合器，电机，管道，电气符号，流量计，物料搬运，传感器，PLC，变送器和ISA符号。

它支持用于HMI / SCADA设计的极其丰富，多样化的库

Symbol Factory Universal的图设计到很多组态问题。

2.图片格式问题

我们接下来讨论一些各个组态软件的图片格式问题。

• SVG 格式非常适合 HTML5，平台独立使用

SVG格式是一种开放标准的矢量图形语言，是可缩放的矢量图形格式。svg格式的图像可任意放大图形显示，而且边缘异常清晰，生成的文件很小，方便传输，文字在svg图像中保留可编辑和可搜寻的状态，没有字体的限制，所以十分适合用于设计高分辨率的Web图形页面。

• XAML 格式非常适合专门使用 Windows 平台并利用 Microsoft WPF 技术的应用程序

XAML 格式是一种开放标准的矢量图形语言，组态王等软件适合这个

• PNG 格式

是一种采用无损压缩算法的位图格式，原因是它压缩比高，生成文件体积小，较旧的浏览器和程序可能不支持 PNG 文件

• JPG 格式

  是一种采用无损压缩算法的位图格式

• GIF 格式

GIF 格式支持多图像文件和动画文件。

“体型”很小，网上很多小动画都是GIF格式

3.重点

我们的服务器组态平台Iplat，我实验了一下他的图元。

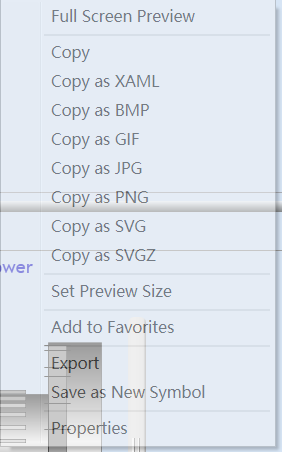

3.1先导出软件的几个格式

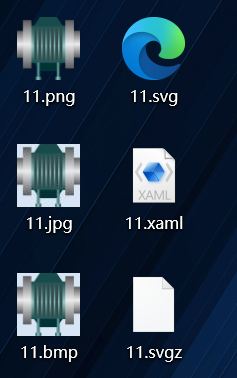

一共可以导出六种格式

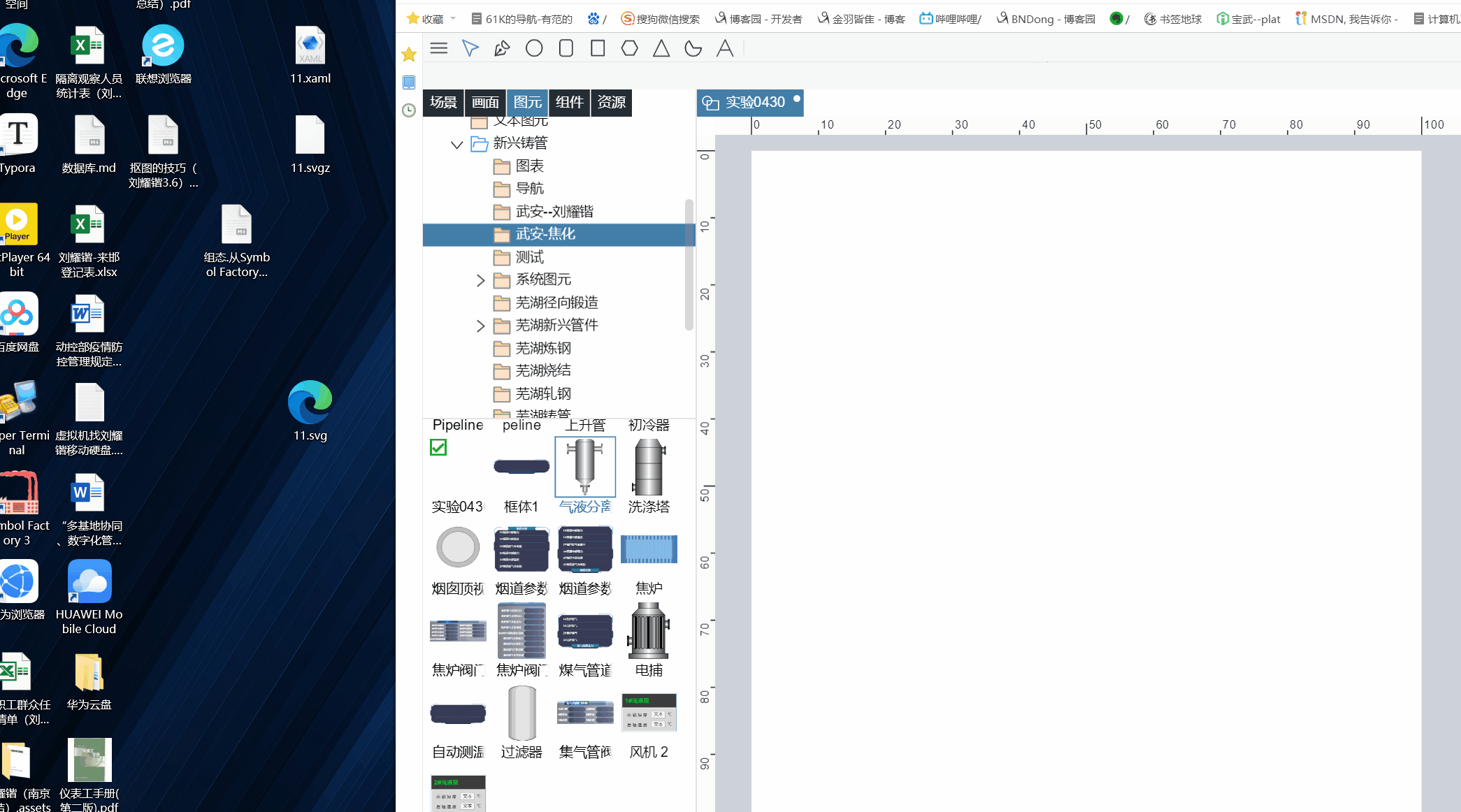

3.2导出的六种格式，拖到服务器Iplat的图元

只要四种可以正确导入

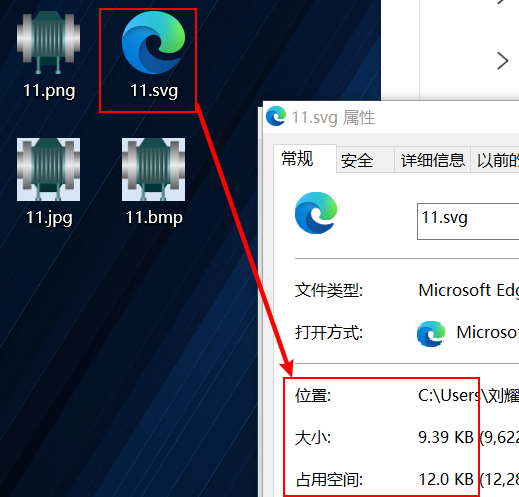

3.3四种格式体验

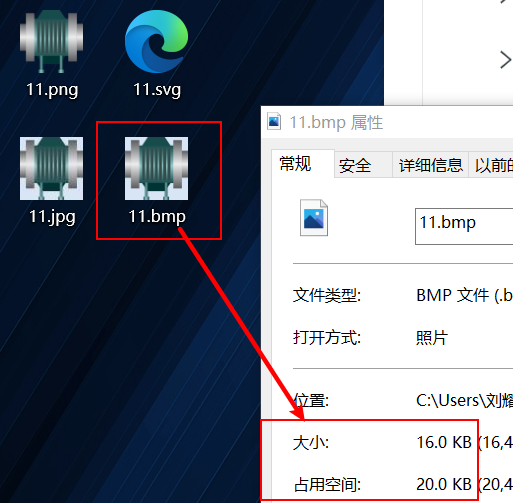

Bmp格式最大，但是清晰度最差

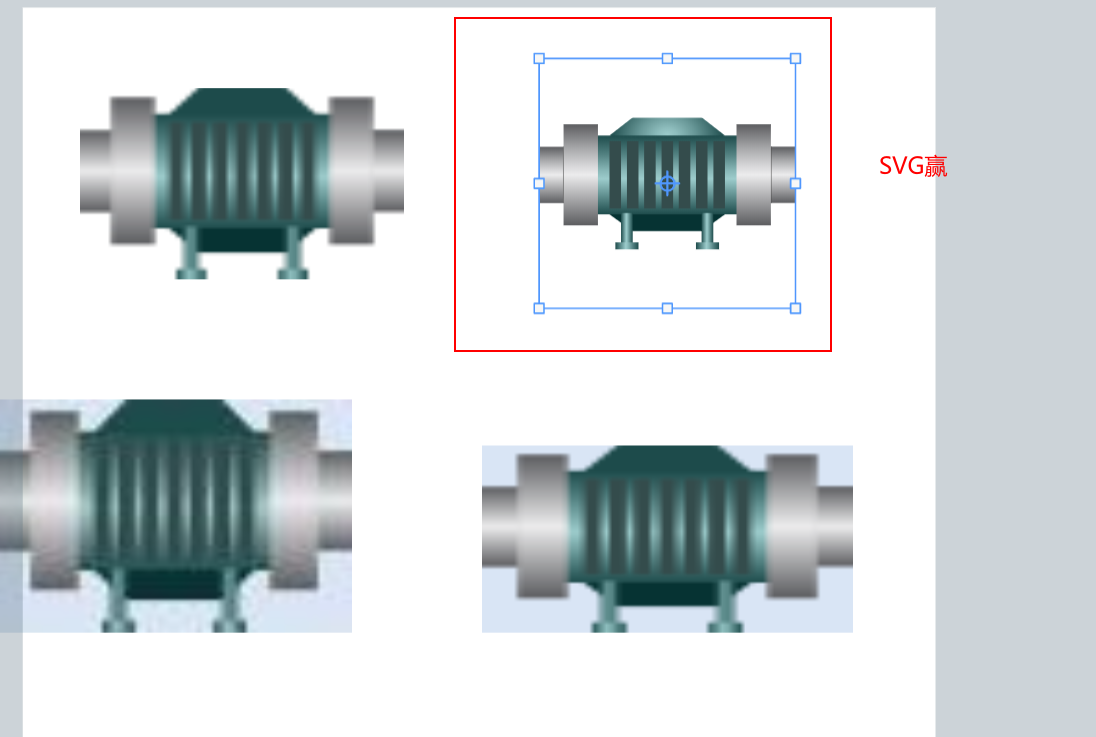

SVG矢量图形在这个互联网组态软件中有很大的优势，放大而且不损失分辨率

结论：

Symbol Factory Universal导出SVG格式图片，然后在iplat中拖到SVG格式。
