PCIe扫盲——TLP路由之Implicit Routing

模糊路由（Implicit Routing，又译为隐式路由）只能用于Message的路由。前面的文章中多次提到过，PCIe总线相对于PCI总线的一大改进便是消除了大量的边带信号，这正是通过Message的机制来实现的。

PCIe定义的Message主要有以下几种类型：

• Power Management
• INTx legacy interrupt signaling
• Error signaling
• Locked Transaction support
• Hot Plug signaling
• Vendor‐specific signaling
• Slot Power Limit settings

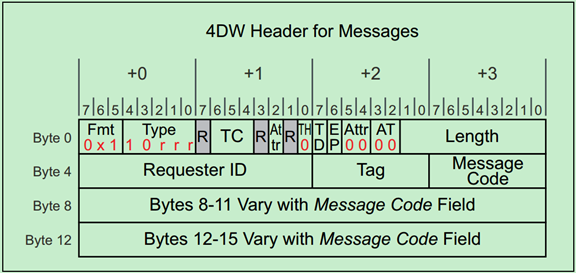

所有采用模糊路由的TLP的Header都是4DW的，具体如下图所示：

其中Type决定了模糊路由的类型，具体如下图所示：
