数据库系统学习笔记（2）

第一章-数据模型（2）

目录

• 第一章-数据模型（2）
• • 1. 数据模型
  • • 1.1 数据模型的定义
    • 1.2 概念模型（可以说是数据模型，也可说不是数据模型）
    • 1.3 逻辑模型和物理模型
    • • 逻辑模型的种类（三大常见的）
    • 1.4 概念模型（观念世界）
    • 1.5 概念模型（观念世界）一种表示方法（e-r图）
    • 1.6 数据模型的组成要素
    • 1.7 三大完整性约束
    • • 参考网址
  • 2. 关系模型
  • • 2.1 关系模型的数据结构

1. 数据模型

1.1 数据模型的定义

• 一种模型，对现实世界数据特征的抽象

1.2 概念模型（可以说是数据模型，也可说不是数据模型）

• 观念世界的模型

1.3 逻辑模型和物理模型

• 都是数据模型
• 之间存在映射关系

模型	说明
逻辑模型	也称为模式，应用程序员可见
物理模型	称为内模式，系统程序员可见，应用程序员不可见（了解少）

逻辑模型的种类（三大常见的）

• 层次模型
• 网状模型
• 物理模型

1.4 概念模型（观念世界）

• 一些基本概念

概念	说明
实体	客观存在可相互区别的事物
属性	实体所具有的某一特征
码（key）	唯一标识实体的属性集（不同的人具有不同的属性，属性的值可以相同，也可以不相同，但总有不相同的，而只要有一个属性不同，属性集也就不同，人与人之间就可以区分了，**简而言之，一个属性组（可以区分一个实体） **）
实体型	（实体名+属性集）->某一类实体(实体型)，比如学生这一类，而不是指某个特定学生
实体集	实体的结合，全体学生（各个单个学生的集合）

1.5 概念模型（观念世界）一种表示方法（e-r图）

在ER图中有如下四个成分：

矩形框：表示实体，在框中记入实体名。

菱形框：表示联系，在框中记入联系名。

椭圆形框：表示实体或联系的属性，将属性名记入框中。对于主属性名，则在其名称下划一下划线。

连线：实体与属性之间；实体与联系之间；联系与属性之间用直线相连，并在直线上标注联系的类型。（对于一对一联系，要在两个实体连线方向各写1； 对于一对多联系，要在一的一方写1，多的一方写N；对于多对多关系，则要在两个实体连线方向各写N,M。)

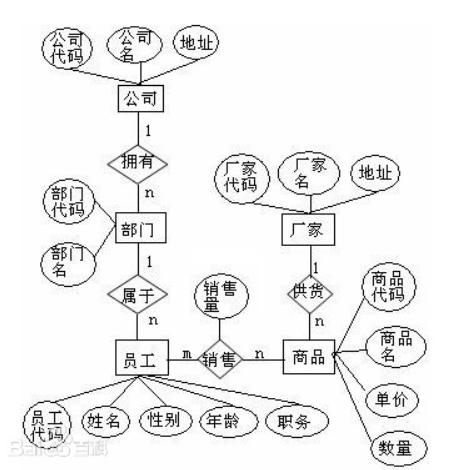

• 图解

1.6 数据模型的组成要素

• 数据结构
• 数据操作
• 数据的完整性约束

组成要素	说明
数据结构	首先有数据，描述数据库的组成对象（数据）及其联系
数据操作	查询，更新（修改，增，删）
数据的完整性约束	一组规则（语法），保证数据在表面上（语义上）完整（正确），不能保证正确（客观世界的正确反映）

1.7 三大完整性约束

• 实体完整性约束
• 参照完整性约束
• 用户定义完整性约束

参考网址

<(1条消息) 关系模型中的三类完整性约束：实体完整性、参照完整性和用户定义完整性_qq_17616的博客-CSDN博客_实体完整性>

2. 关系模型

• 优点：简单，容易学习
• 缺点：速度慢

2.1 关系模型的数据结构

学号	姓名	年级
2001	bob	大一
2002	judy	大二
。。。	。。。	。。。

• 关系：一张表，如上图

• 元组：表中的一行

• 属性：表中的一列

• 码（key）：可以确定一个元组的属性组（如学号，通过学号就可以确定一个学生）

• 域：属性的取值范围来自域（相同数据类型值的集合）

• 分量：元组中的一个属性值
