dotnet 简单聊聊 Skia 里的 SKFontMetrics 的各项属性作用

熟悉文本排版的伙伴也许对于字体的 Metrics 概念不陌生,在 Skia 里面提供的 SKFontMetrics 就包含了从字体信息里面所获取的多项信息。只是略微有所不同的是 Skia 多加了对字体大小的加工,即 SKFontMetrics 获取到的属性已经是和 SKFont 的 Size 相关

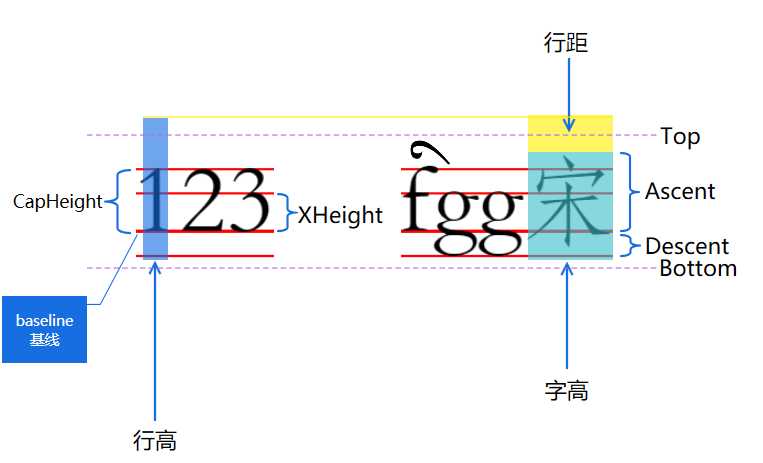

如下图所示,是我绘制的示意图

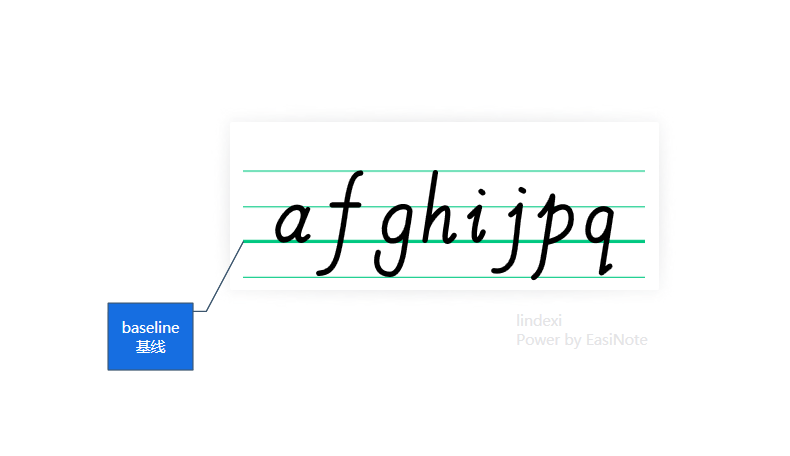

通过以上示意图再配合咱小学学到的四线三格知识,大概就可以明白各个属性的含义了。基线是排版里面一个重要的概念,基线(Baseline)是字母(拉丁字母、希腊字母、西里尔字母)放置的水平线。排版里面对齐基线非常重要

【SkiaSharp绘图04】SKPaint详解(二)FakeBoldText/FilterQuality/FontMetrics/FontSpacing/ImageFilter_skiasharp 字体-CSDN博客 博客所述,各属性含义如下

  • Top:表示字体基线(baseline)以上的最高点的坐标。对于大多数拉丁字母,这个值通常是负的,因为大多数字形的顶部在基线之上。
  • Ascent:表示字体的上升(ascent)值,即从基线到字体最高点的距离。正值表示从基线向上的距离,通常包括字符顶部的额外空间。
  • Descent:表示字体的下降(descent)值,即从基线向下到字体最低点的距离。正值表示从基线向下的距离,通常包括字符底部的额外空间。
  • Bottom:表示字体基线以下的最低点的坐标。这个值通常是负的,因为大多数字形的底部在基线以下。
  • Leading:表示字体的行间距(leading),即每行文字之间的额外空间。它是上一行 descent 到下一行 ascent 之间的间距。
  • CapHeight:表示大写字母的高度,即大写字母的顶部到基线的距离。这个值对于调整字体大小和行高很有用。
  • XHeight:表示小写字母的高度,即小写字母 x 的顶部到基线的距离。它通常用于调整字体大小和行高,以确保小写字母的清晰显示

由此可以看到和 DriectX 的 DWRITE_FONT_METRICS 结构体比较相似

在 Skia 里面,通过 DrawText 方法绘制文本时,传入的 X 和 Y 属于 baseline 基线的坐标,而不是文本渲染的左上角坐标。如以下的小测试代码所示

            using var paint = new SKPaint();
            paint.Color = SKColors.Blue;
            paint.Style = SKPaintStyle.Stroke;
            paint.IsAntialias = true;

            var marginLeft = 35;
            var marginTop = 30;

            // 在基线绘制一条线,用于测试字体的基线
            var baseline = 100;
            skCanvas.DrawLine(marginLeft, baseline + marginTop, 300 + marginLeft, baseline + marginTop, paint);

            // 尝试绘制文本内容
            var text = "asdfghijpqWER";
            paint.TextSize = 30;
            skCanvas.DrawText(text, marginLeft, baseline + marginTop, paint);

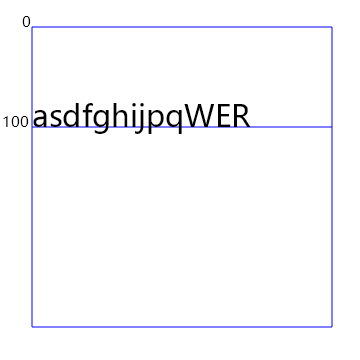

此时可见文本是绘制在蓝色线上的,且是基线部分绘制对齐蓝线,运行之后的界面效果大概如下

在 Skia 里面计算出 baseline 基线的方法是通过 Ascent 属性计算出来的,在 Skia 里面取 Ascent 的绝对值就是 baseline 基线的值

排版里面的字高就是再 baseline + Descent 的值,即 |Ascent| + Descent 的值。排版的字高不等同与渲染字高,渲染字高在不考虑合写字情况下,一般就是 Top 线到 Bottom 线之间的高度就是渲染字高度。正常咱是不关心渲染字高,最多只关心排版字高

行距部分会比较复杂,我自己建立的文本库就准备尝试模拟 WPF 的行距算法或 PPT 的行距算法,详细请看 dotnet OpenXML 聊聊 PPT 文本行距行高计算公式

本文代码放在 githubgitee 上,可以使用如下命令行拉取代码。我整个代码仓库比较庞大,使用以下命令行可以进行部分拉取,拉取速度比较快

先创建一个空文件夹,接着使用命令行 cd 命令进入此空文件夹,在命令行里面输入以下代码,即可获取到本文的代码

git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin 9c035b4fc813169ead14567f8d40bdb9c382ec4c

以上使用的是国内的 gitee 的源,如果 gitee 不能访问,请替换为 github 的源。请在命令行继续输入以下代码,将 gitee 源换成 github 源进行拉取代码。如果依然拉取不到代码,可以发邮件向我要代码

git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git
git pull origin 9c035b4fc813169ead14567f8d40bdb9c382ec4c

获取代码之后,进入 SkiaSharp/RijojahijayNoherrerhu 文件夹,即可获取到源代码
