dotnet 如何从 Gtk 3 的窗口到对应的 X11 窗口
记录本文是因为我在这里踩了很多坑,核心问题就是 GTK 有很多个版本,我开始找的全是使用 GTK 2 的 gdk_x11_drawable_get_xid
方法,而不是 GtkSharp 3.24 对应的 GTK 3 的方法
以上的 gdk_x11_drawable_get_xid 方法需要构建传入 GdkDrawable 指针,让我弄错为使用 gtk_widget_get_window
方法去获取其 gdk 窗口,于是错误就更加诡异

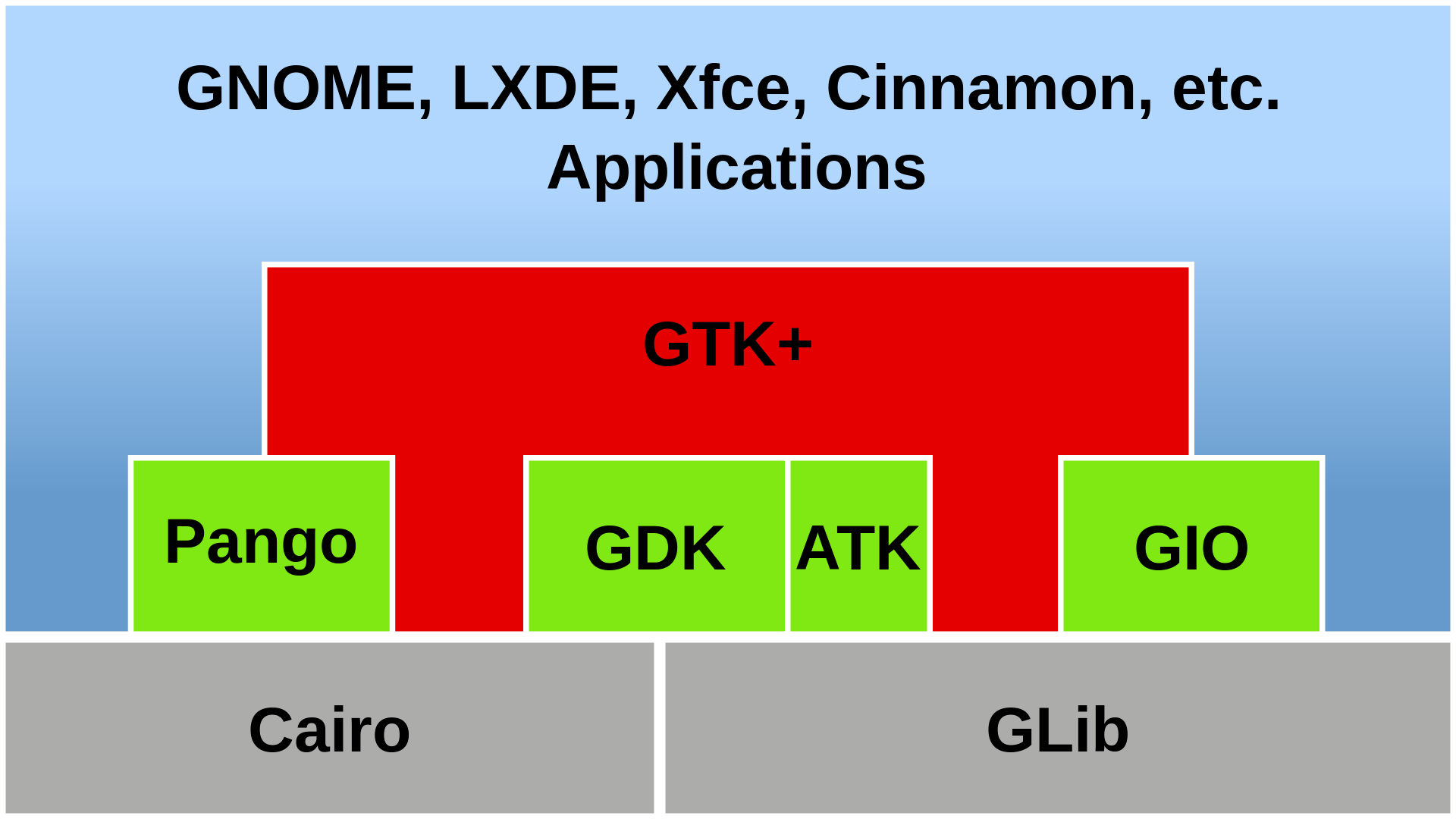

通过阅读文档发现了以下的 gtk 架构图,即 gtk 的窗口和 gdk 窗口是不相同的,可以通过 gtk_widget_get_window
方法获取,在 C# dotnet 里面可直接使用 Gtk.Window 的 Window 属性,更多请参阅:https://en.wikipedia.org/wiki/GDK
从 Gtk 的 Window 窗口获取 Gdk 的 Window 窗口,可使用以下简单代码获取
Gtk.Window window = xxx;
Gdk.Window gdkWindow = window.Window;
获取 Gdk 窗口指针,可通过 Handle 属性获取,如以下代码
Gdk.Window gdkWindow = window.Window;
var handle = gdkWindow.Handle;
以上获取的 handle 指针与 var windowHandle = gtk_widget_get_window(gtkWindow.Handle);
获取的 windowHandle
是相同的,因为在 GtkSharp 的 Widget.cs 就是如此实现的
namespace Gtk;
public partial class Widget
{
... // 忽略其他代码
[GLib.Property ("window")]
public Gdk.Window Window
{
get
{
IntPtr raw_ret = gtk_widget_get_window(Handle);
Gdk.Window ret = GLib.Object.GetObject(raw_ret) as Gdk.Window;
return ret;
}
set
{
gtk_widget_set_window(Handle, value == null ? IntPtr.Zero : value.Handle);
}
}
[UnmanagedFunctionPointer (CallingConvention.Cdecl)]
delegate IntPtr d_gtk_widget_get_window(IntPtr raw);
static d_gtk_widget_get_window gtk_widget_get_window = FuncLoader.LoadFunction<d_gtk_widget_get_window>(FuncLoader.GetProcAddress(GLibrary.Load(Library.Gtk), "gtk_widget_get_window"));
}
public partial class Container : Gtk.Widget
{
... // 忽略其他代码
}
public partial class Bin : Gtk.Container
{
... // 忽略其他代码
}
public partial class Window : Gtk.Bin
{
... // 忽略其他代码
}
使用 gdk_x11_window_get_xid 方法即可正确的从 gdk 窗口获取到对应的 X11 窗口的 XID 值
为了方便使用 gdk_x11_window_get_xid 方法,以下照 GtkSharp 进行一些代码定义
[UnmanagedFunctionPointer(CallingConvention.Cdecl)]
delegate IntPtr d_gdk_x11_window_get_xid(IntPtr gdkWindow);
private static d_gdk_x11_window_get_xid gdk_x11_window_get_xid =
LoadFunction<d_gdk_x11_window_get_xid>("libgdk-3.so.0", "gdk_x11_window_get_xid");
private static T LoadFunction<T>(string libName, string functionName)
{
if (!OperatingSystem.IsLinux())
{
// 防止炸调试
return default(T)!;
}
// LoadLibrary
var libPtr = Linux.dlopen(libName, RTLD_GLOBAL | RTLD_LAZY);
Console.WriteLine($"Load {libName} ptr={libPtr}");
// GetProcAddress
var procAddress = Linux.dlsym(libPtr, functionName);
Console.WriteLine($"Load {functionName} ptr={procAddress}");
return Marshal.GetDelegateForFunctionPointer<T>(procAddress);
}
private const int RTLD_LAZY = 0x0001;
private const int RTLD_GLOBAL = 0x0100;
private class Linux
{
[DllImport("libdl.so.2")]
public static extern IntPtr dlopen(string path, int flags);
[DllImport("libdl.so.2")]
public static extern IntPtr dlsym(IntPtr handle, string symbol);
}
接着在窗口的 Show 方法之后,即可获取到对应的 X11 窗口
protected override void OnShown()
{
base.OnShown(); // 在这句话调用之前 window.Window 是空
Window window = this;
Gdk.Window gdkWindow = window.Window;
if (gdkWindow is null)
{
// 确保 base.OnShown 调用
Console.WriteLine($"gdkWindow is null");
return;
}
var x11 = gdk_x11_window_get_xid(gdkWindow.Handle);
Console.WriteLine($"X11 窗口 0x{x11:x2}");
}

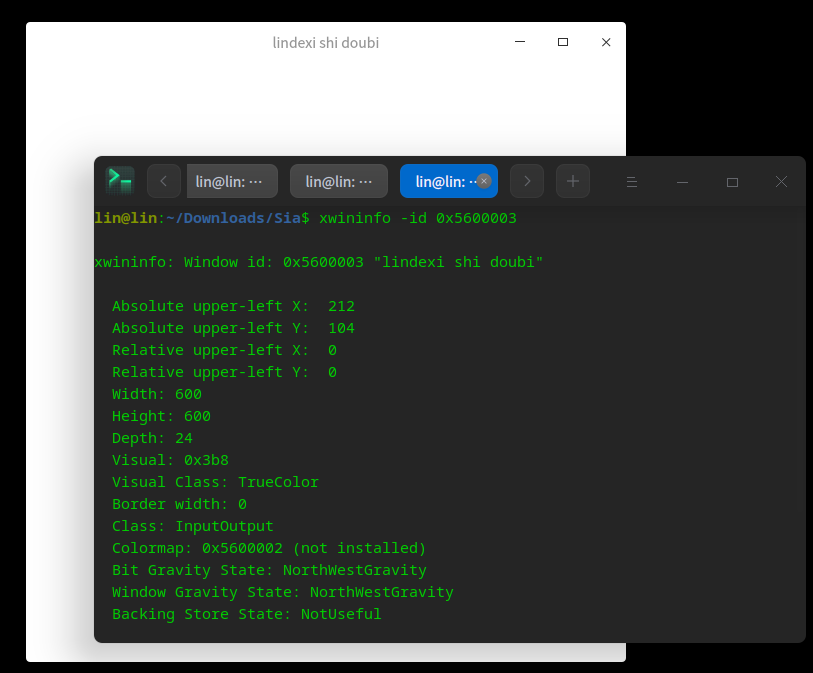

通过以上代码输出的 X11 窗口的 XID 号,可以同步在命令行输入进 xwininfo 命令里面。比如我这里输出的是 X11 窗口 0x5600003
的值
打开另一个命令行,输入以下命令,将 XID 传入 xwininfo 命令,即可看到显示的窗口标题和当前运行的窗口是相同的
我核心踩坑就是搜到的是 GTK 2 的使用方法,以及将 gtk 的窗口当成 gdk 的窗口传入方法
本文代码放在 github 和 gitee 上,可以使用如下命令行拉取代码
先创建一个空文件夹,接着使用命令行 cd 命令进入此空文件夹,在命令行里面输入以下代码,即可获取到本文的代码
git init
git remote add origin https://gitee.com/lindexi/lindexi_gd.git
git pull origin 4ae5a45eb65cab5a3b9f8991852be9602dee6533
以上使用的是 gitee 的源,如果 gitee 不能访问,请替换为 github 的源。请在命令行继续输入以下代码,将 gitee 源换成 github 源进行拉取代码
git remote remove origin
git remote add origin https://github.com/lindexi/lindexi_gd.git
git pull origin 4ae5a45eb65cab5a3b9f8991852be9602dee6533
获取代码之后,进入 LejarkeebemCowakiwhanar 文件夹,即可获取到源代码
更多 GTK 开发请参阅 博客导航
