Symbolic Router Execution

SIGCOMM'22 | Peng Zhang | https://dl.acm.org/doi/10.1145/3544216.3544264

SRE is a general and scalable network verification engine which supports various analyses that require reasoning about a network’s forwarding behavior across a large space of headers and failures and various failure models.

1. 背景&动机

网络验证器让操作人员能够主动推理网络的转发行为，以避免潜在的问题。验证任务需要验证器能够：

1. Reason about a network’s behavior across a large header space and/or failure space. 例如，数据包头空间是$2^{{104}$，故障空间是$2}$。
2. Reason about a network’s behavior under different failure models.

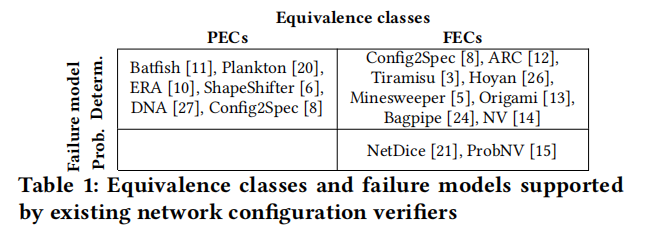

网络验证通常需要在不同故障模型（确定性 and/or 概率性）下分析不同空间（数据包头空间、故障空间或它们的乘积）的属性。现有验证器能有效覆盖数据包头或故障空间，但不能同时支持两者；能有效地推理确定性或概率性故障模型，但不能同时支持两者。

2. SRE

Symbolic Router Execution(SRE) 是一个通用的、可扩展的网络验证引擎，它支持不同类型的分析。SRE符号化地运行网络模型来发现packet failure equivalence classes(PFECs) to scale to 数据包头和故障空间的乘积。通过用BDDs符号化数据包头和故障，SRE允许操作人员用基于BDDs的图算法分析属性，该过程忽略了故障模型和网络语义。

2.1 Basic Idea

SRE灵感来自符号执行。

• Symbolic execution of programs. 符号执行是一种通过让输入符号化来抽象地执行程序的方法。当符号执行器遇到一个条件分支（例如，if-else 语句）时，它执行每个分支并更新路径条件，路径条件是在执行期间编码分支决策的一组约束。因此，符号执行最多只探索每个执行路径一次，并可以发现输入的等价类（由路径条件编码）。通常符号执行会承受路径爆炸，并利用许多优化来减轻路径爆炸。
• Symbolic execution of network control plane $\underline{or}$ data plane. HSA 可以被看作数据平面的符号执行：它转发带有符号化的数据包头来发现PECs。Hoyan 可以被看作控制平面的符号执行：它用符号化的链路状态来发现FECs。
• Symbolic execution of network control plane $\underline{and}$ data plane. SRE 符号化地执行网络控制和数据平面，来发现数据包头和故障之间的转发行为的相关性。

1. SRE 执行一个控制平面模型，其中故障（即，链路状态）是符号化的，以推导每个路由的FEC。
2. SRE 执行一个数据平面模型，其中数据包头和故障都是符号化的。

当符号化执行到数据平面时，SRE 使FECs成为转发规则中（除IP前缀外）的一个匹配字段，以将控制平面执行过程中发现的FECs带到数据平面。因此，数据平面执行过程中，故障场景和数据包头共同确定一组转发路径，每个路径对应于乘积空间中的一个等价类，成为数据包故障等价类（PFECs）。

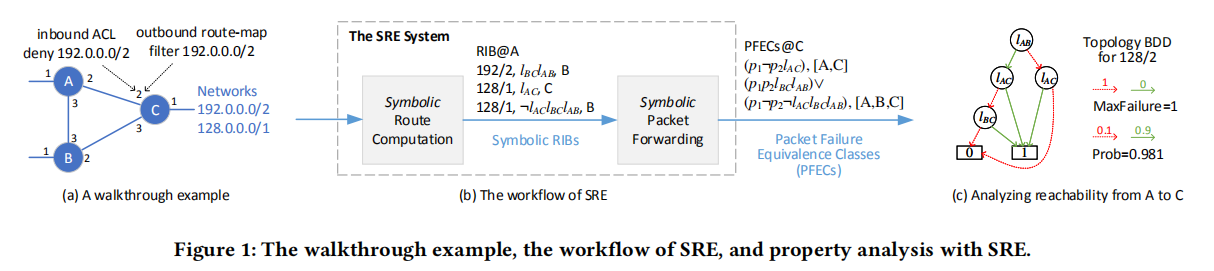

2.2 Workflow of SRE

操作人员希望192.0.0.0/2的流量经过路由器B。

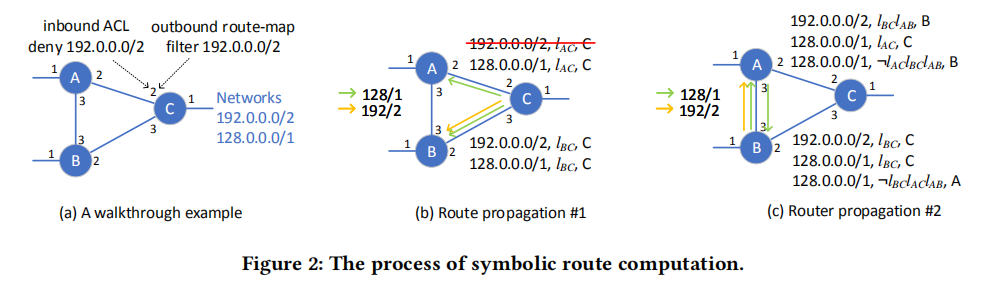

1. Symbolic route computation(SRC) 以配置和拓扑为输入，为每个路由器计算符号化RIBs。符号化RIB维护在链路/节点故障时可能成为最佳路由的所有路由。每个符号化RIB中的路由对应一个拓扑条件——编码该路由能够成为最佳路由的故障场景。SRE使用BDDs编码拓扑条件，其中每个决策顶点对应链路状态的布尔变量，虚线边表示该变量为False，实线边表示该变量为True。
2. Symbolic packet forwarding(SPF) 以符号化RIBs作为输入，通过网络转发符号化数据包生成一组PFECs。SRE将符号化RIB转换成符号化FIB，其中每个FIB条目都匹配相应的路由前缀和拓扑条件。

通过SRC和SPF，SRE共同探索数据包头空间和故障空间，并且不知道特定的验证任务。

2.3 Property Analysis with SRE

SRE 支持对各种属性（如，可达性、陆航点、隔离性和负载均衡）进行三种类型的分析：

1. failure tolerance: compute the maximum number of failures that a property can tolerate;
2. probabilistic: estimate the probability that a property holds under probabilistic failures;
3. differential: check for differences in failure tolerance/probability of a property after a configuration change.

计算failure tolerance

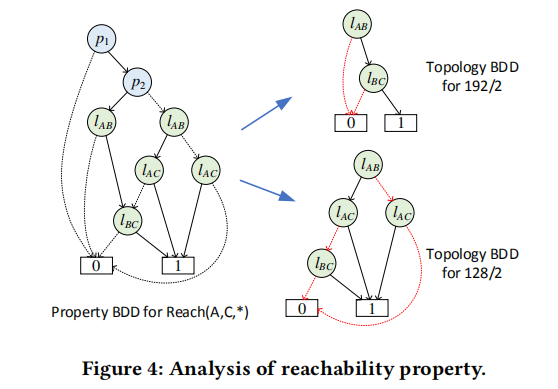

假如要判断128/2从A到C的故障容差，即最大故障数量。将C的从A到C的所有PFECs的拓扑条件做析取，得到Figure 1(c) 的拓扑BDD。在这个拓扑BDD中，从根到节点0的最小数是0，这对应违反可达性属性的最小故障数量。

计算failure tolerance问题简化成寻找最短路径问题：给虚线分配权重1，实线分配权重0；计算从根节点到节点0的最短路径长度$k$；the failure tolerance is $k-1$。

计算probabilities

假如要知道128/2从A到C的可达性的概率。在拓扑BDD中，每个truth赋值（从根到节点1的路径）表示一组属性保持的故障场景。

计算概率的问题简化成搜索到图上一个节点的所有路径，并计算这些路径的权重和的问题。

假设每个链路独立并以概率$p$故障，并将权重$p$分配给虚线边，$(1-p)$分配给实线边，权重0和1分配给节点0和1。然后，概率为根节点的权值，它可以从节点1递归计算，根据：每个节点的权重是其子节点的加权和。该示例的结果是0.9*(0.9+0.1*0.9)+0.1*0.9=0.981。

3. 设计细节

3.1 Symbolic Route Computation

A symbolic route is a 2-tuple (route, tc)，其中，route是具体的路由（包括协议类型、下一跳、AS path等），tc是拓扑条件。

每个路由器重复三个过程完成symbolic route计算：

1. import routes from neighboring routers;
2. rank all imported routes with existing routes and install the best routes into its RIB;
3. export the best routes to neighboring routers.

当存在路由依赖——如，iBGP依赖OSPF建立的邻居关系，SRE首先计算iBGP peers之间的数据平面可达性的拓扑条件，然后将这些条件作为iBGP peers之间的连接条件。也就是说，SRE将iBGP之间的连接视为虚拟链接，其条件是基于OSPF的数据平面可达性分析计算出来的。

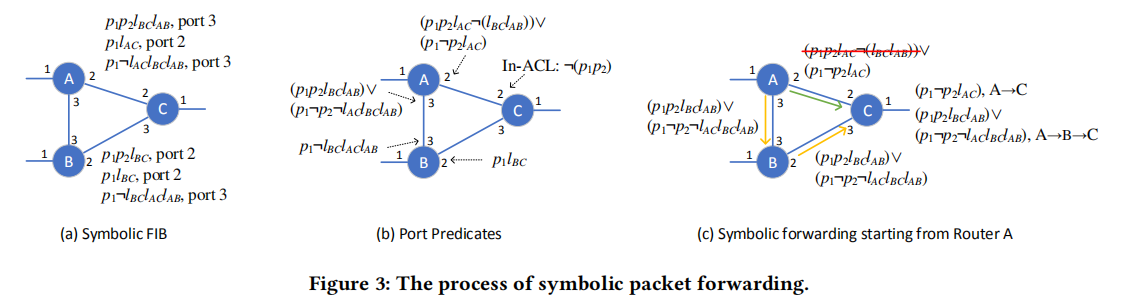

3.2 Symbolic Packet Forwarding

1. 生成符号化FIBs。先计算每个端口的谓词，然后保证谓词不重叠。
2. 转发数据包。形成PFECs。


3.3 Forwarding Property Analysis

Workflow：

1. Computing property BDD.
2. Extracting topology BDDs and packet BDDs.
3. Analyzing topology BDDs with graph algorithms.

可以进行：Failure tolerance analysis, Probabilistic analysis and Differential analysis.

3.4 优化

• Route Pruning: Hoyan的优化方法。使用由BDD编码的过滤器过滤超过k故障变量的路由。k较小时，优化明显。
• Prefix Pruning: Config2Spec的优化方法。判断节点之间是否时k联通的，如果是才计算。k较大时，优化明显。
• Abstract Interpretation: ShapeShifter的优化方法。抽象路由携带的属性。当网络对称效果较好。

4. 总结

SRE 在执行控制平面时推导每个路由的FEC；在执行数据平面时计算PFECs。

SRE 将属性的不同分析转换成拓扑条件的BDDs上的图算法。

SRE采用的优化对概率相关验证有误差。
