3.1 HDLC

1.考点分析

• 一般考察 3-4 分，以选择题为主，部分知识点案例分析也可能出现
• 重点掌握：HDLC、以太网、二进制退避算法和 VLAN 和 VRRP

---

2.HDLC

• HDLC 是一种面向位（比特）同步的数据链路层控制协议

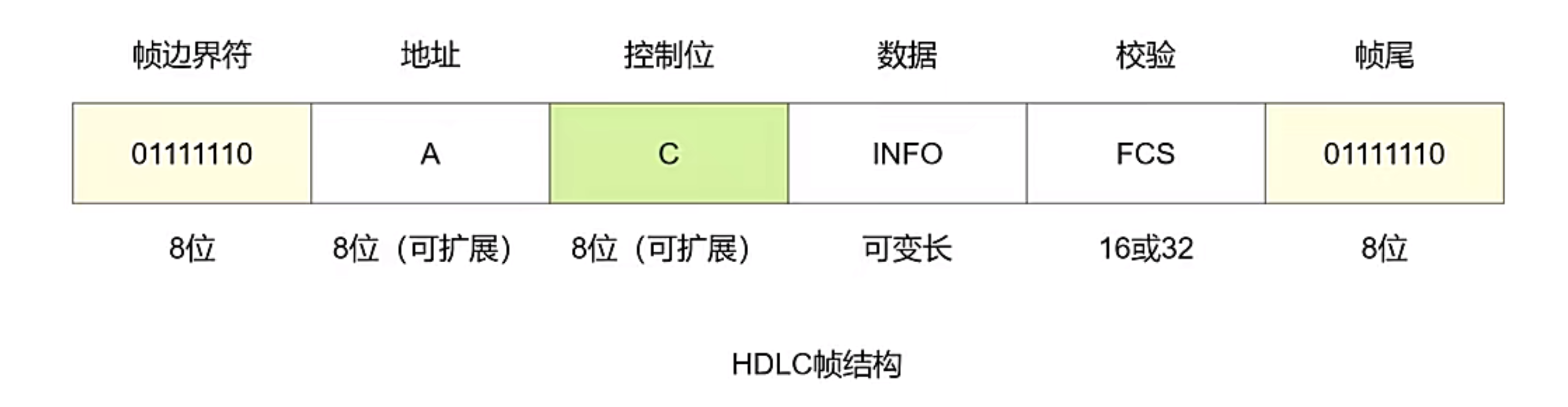

• 通常使用 CRC-16 、CRC-32 进行校验，帧边界（代表开始/结束）是 01111110
• 比特填充技术：为了防止数据部分出现帧边界是“01111110”，让对方误以为传输结束，HDLC采用比特填充技术，当数据帧出现连续的 5 个连续的 1 以后，就需要插入 1 个 0，还原的时候出现连续 5 个 1，就把后面的 0 去掉，比如“011011111001”使用比特填充后是“0110111110001”


---

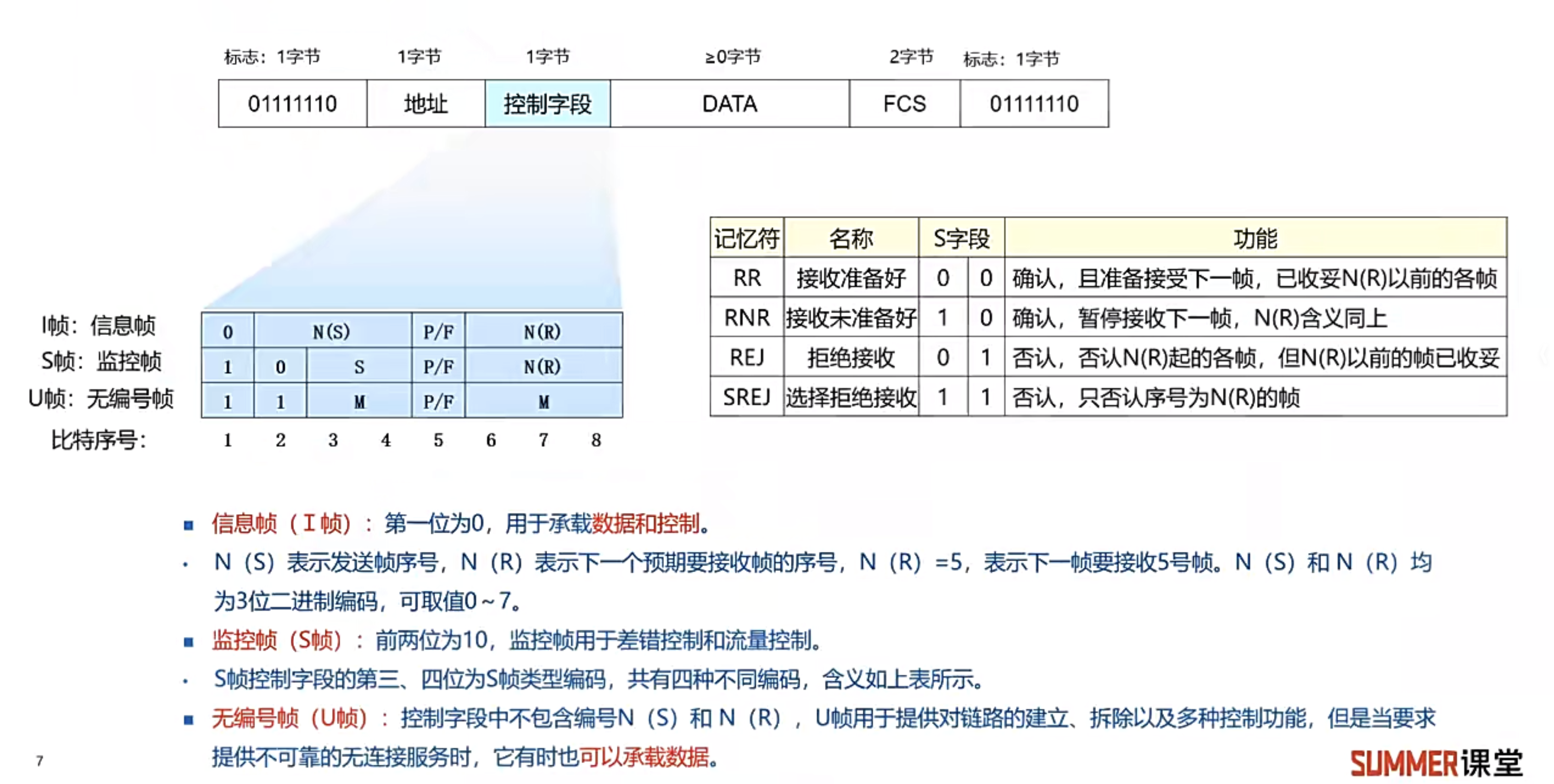

3.HDLC控制字段✨

---

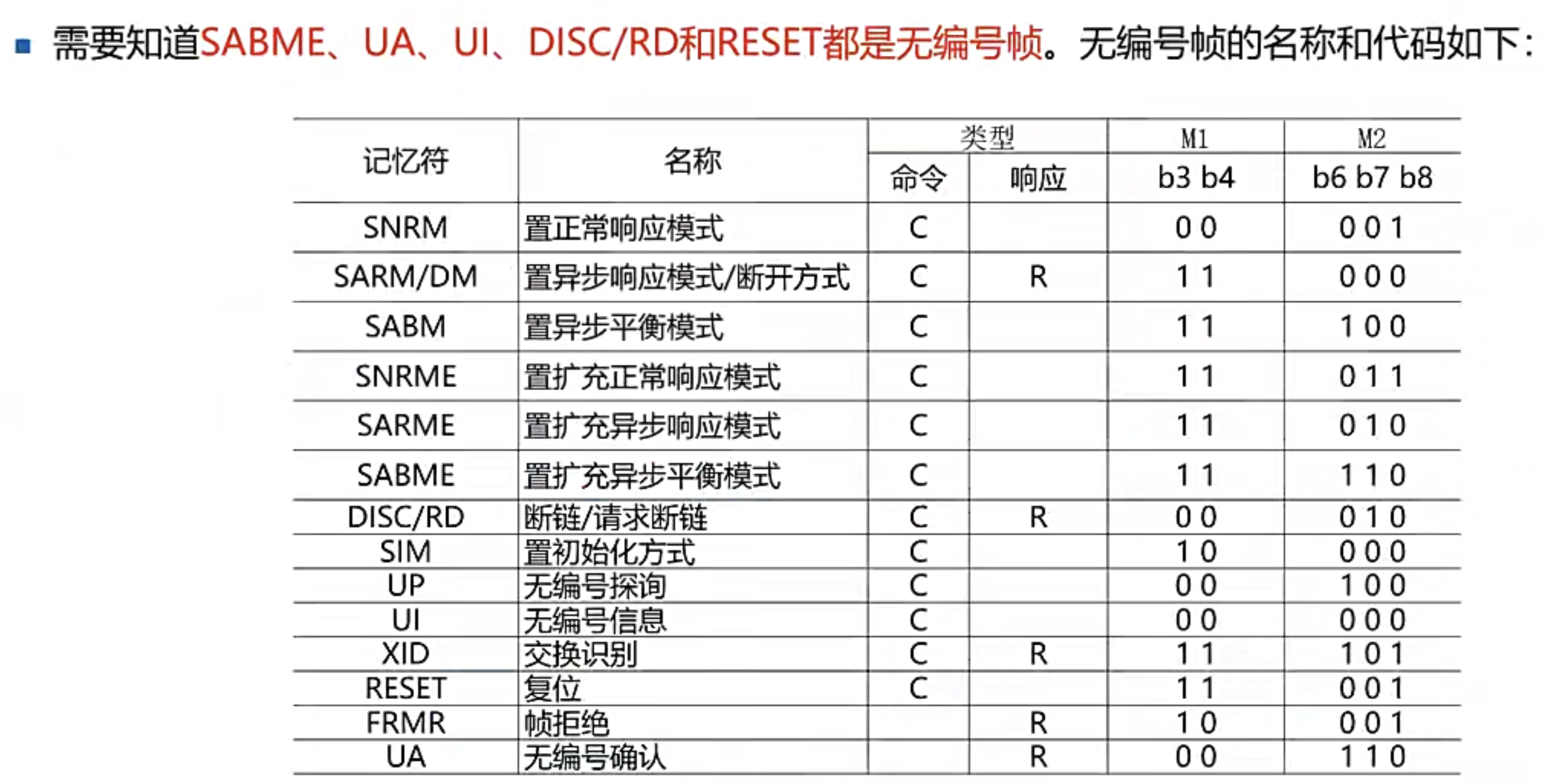

4.无编号帧

无编号帧（U帧）：控制字段中不包含编号 N（S）和 N（R），提供对链路的建立、拆除以及多种控制功能。当要求提供不可靠的无连接服务时，它也可以承载数据

---

练习题

• HDLC 协议中采用比特填充技术的目的是（ ）
  A. 避免帧内部出现 0111110 序列时被当作标志字段处理
  B. 填充数据字段，使帧的长度不小于最小帧长
  C. 填充数据字段，匹配高层业务速率
  D. 满足同步时分复用需求

• 参考答案：A

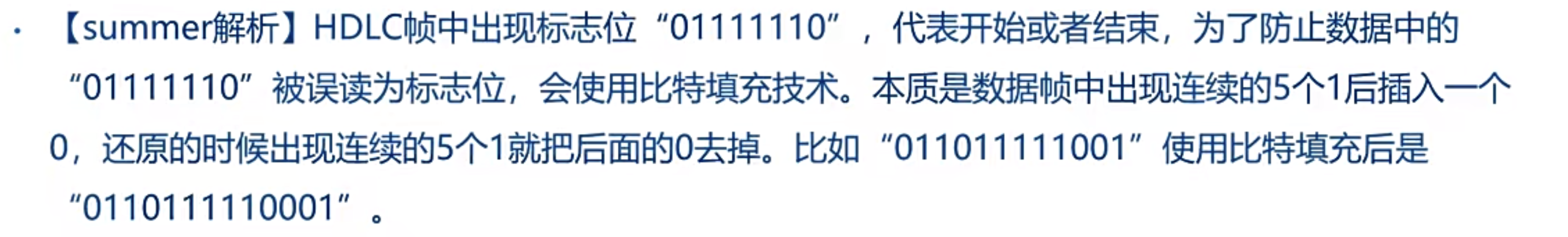

• 参考解析：


---

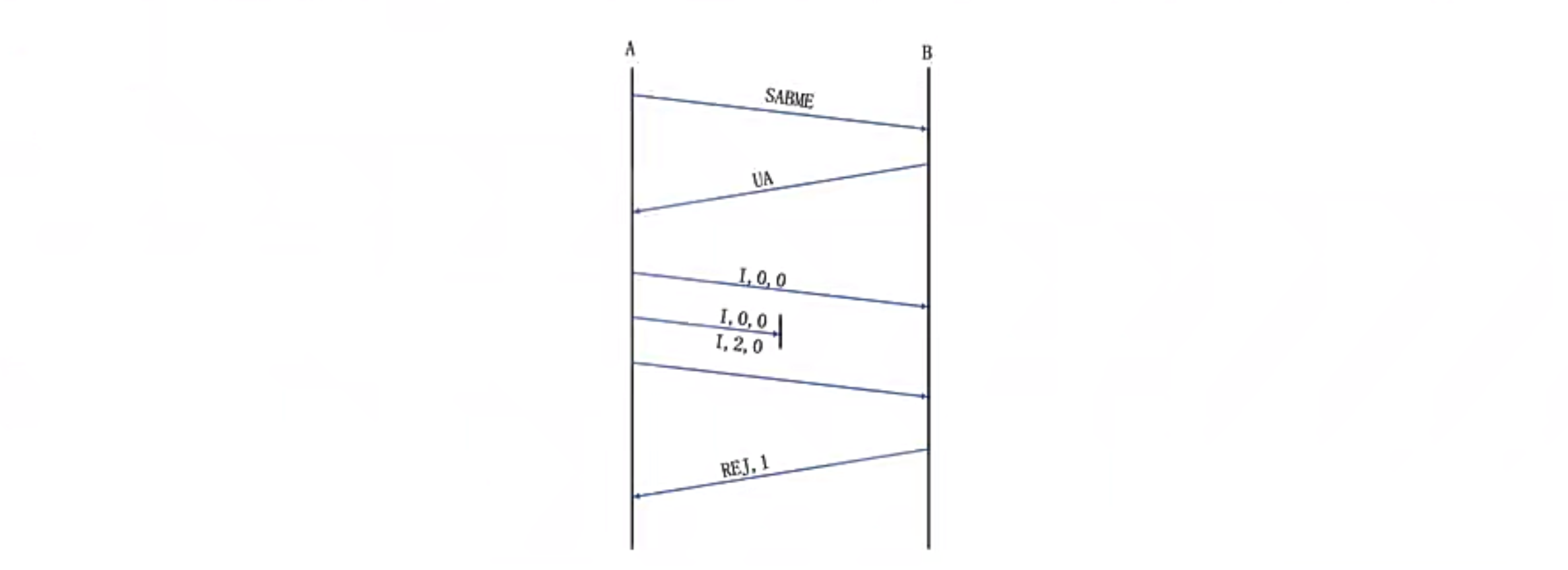

• 站点A与站点B采用 HDLC 进行通信，数据传输过程如下图所示。建立连接的 SABME 帧是（ ）。在接受到站点B发来的“REJ，1”帧后，站点A后续应发送 3 个帧是（ ）帧

  A. 数据帧 | B. 监控帧 | C. 无编号帧 | D. 混合帧
  A. 1，3，4 | B. 3，4，5 | C. 2，3，4 | D. 1，2，3

• 参考答案：C D

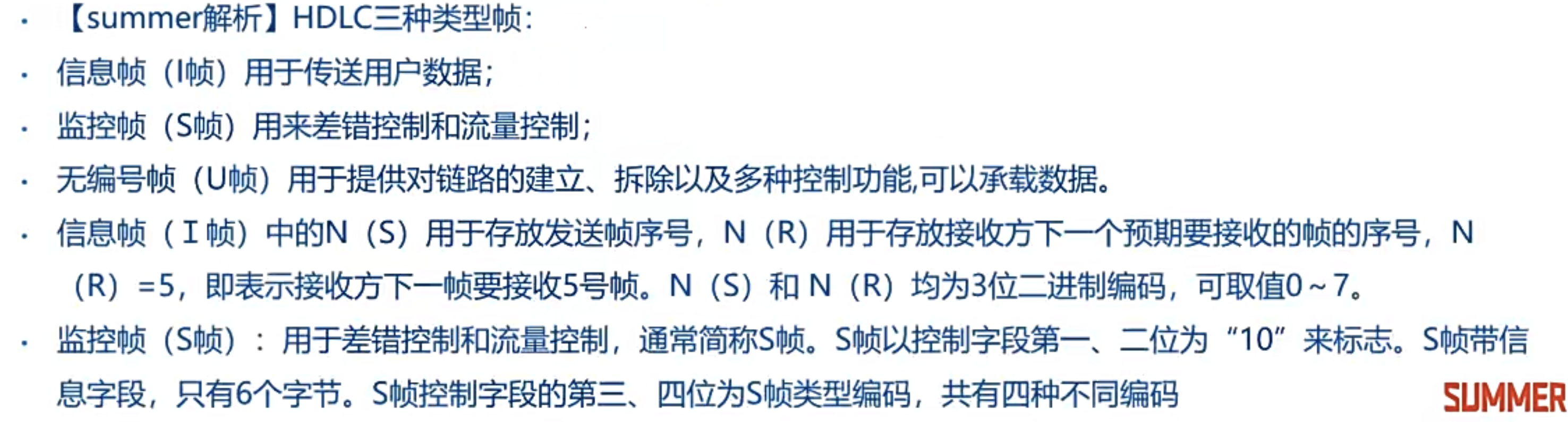

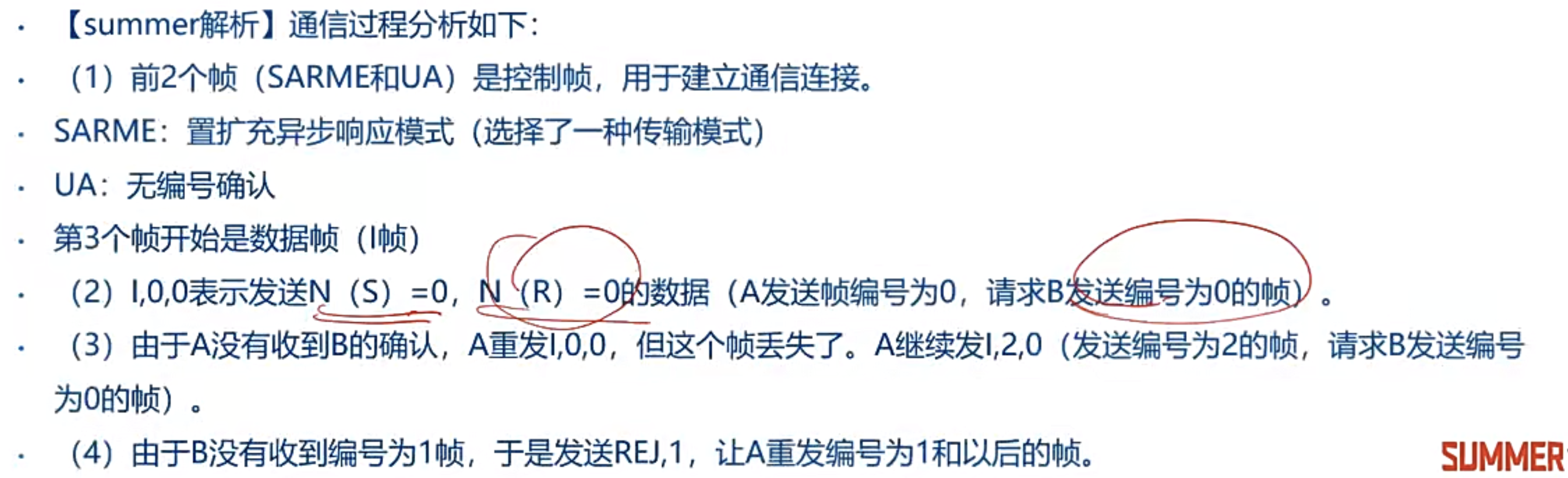

• 参考解析：


---

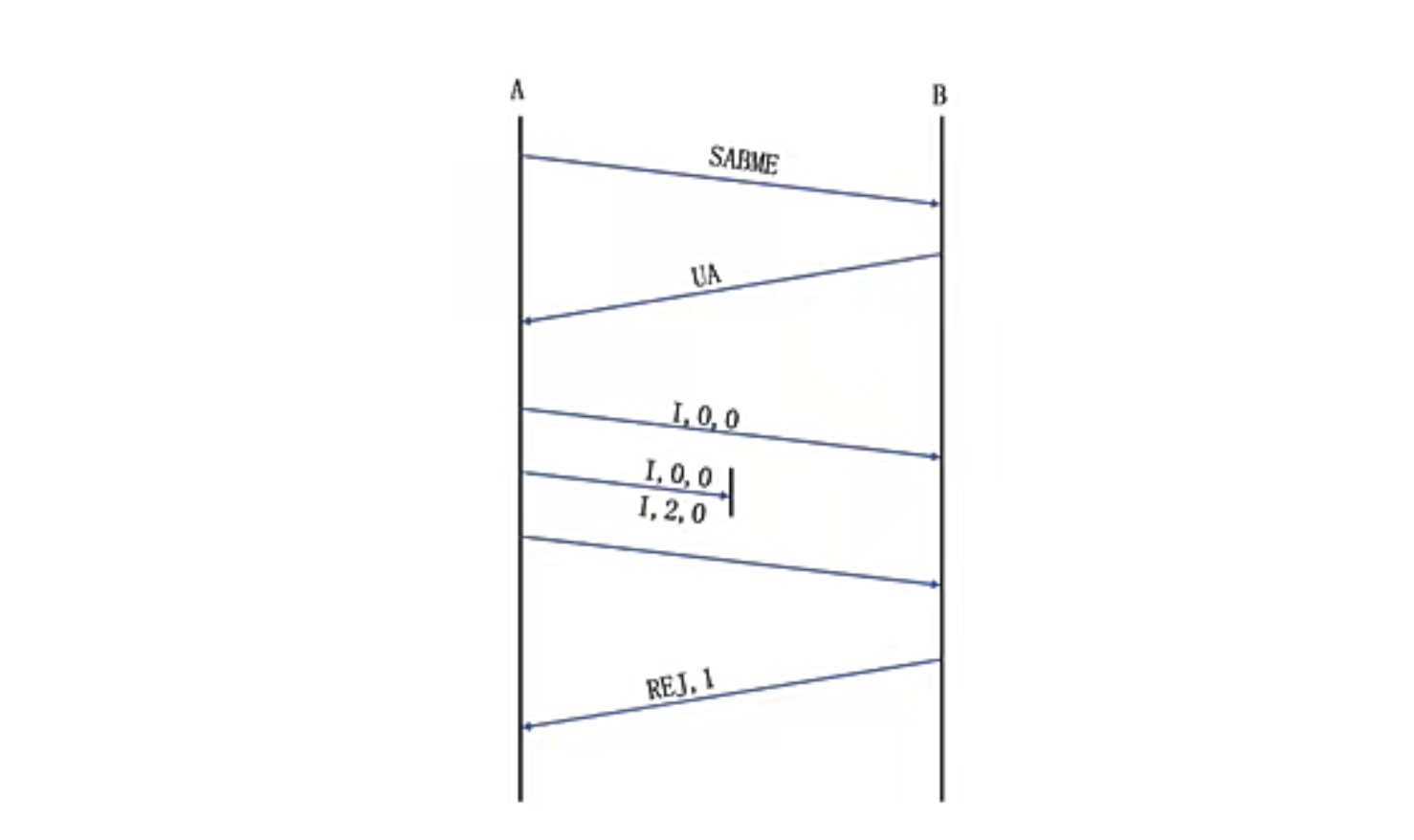

• HDLC 协议通信如下，其中属于 U 帧的是（ ）
  A. 仅SABME | B. SABM 和 UA | C. SABM、UA 和 REJ,1 | D. SABM、UA 和 I,0,0


• 参考答案：B

• 参考解析：U 帧主要用于链路建立、拆除以及多种控制功能，故发 I 帧之前建立链路的 SABME 和 UA 帧是 U 帧

---

• 关于 HDLC 协议的帧顺序控制，下列说法中正确的是（ ）
  A. 只有信息帧（I）可以发送数据
  B. 信息帧（I）和管理帧（S）的控制字段都包含发送顺序号和接受序列号
  C. 如果信息帧（I）的控制字段是 8 位，则发送顺序好的取值范围是 0 ～ 7
  D. 发送器每收到一个确认帧，就把窗口向前滑动一格

• 参考答案：C

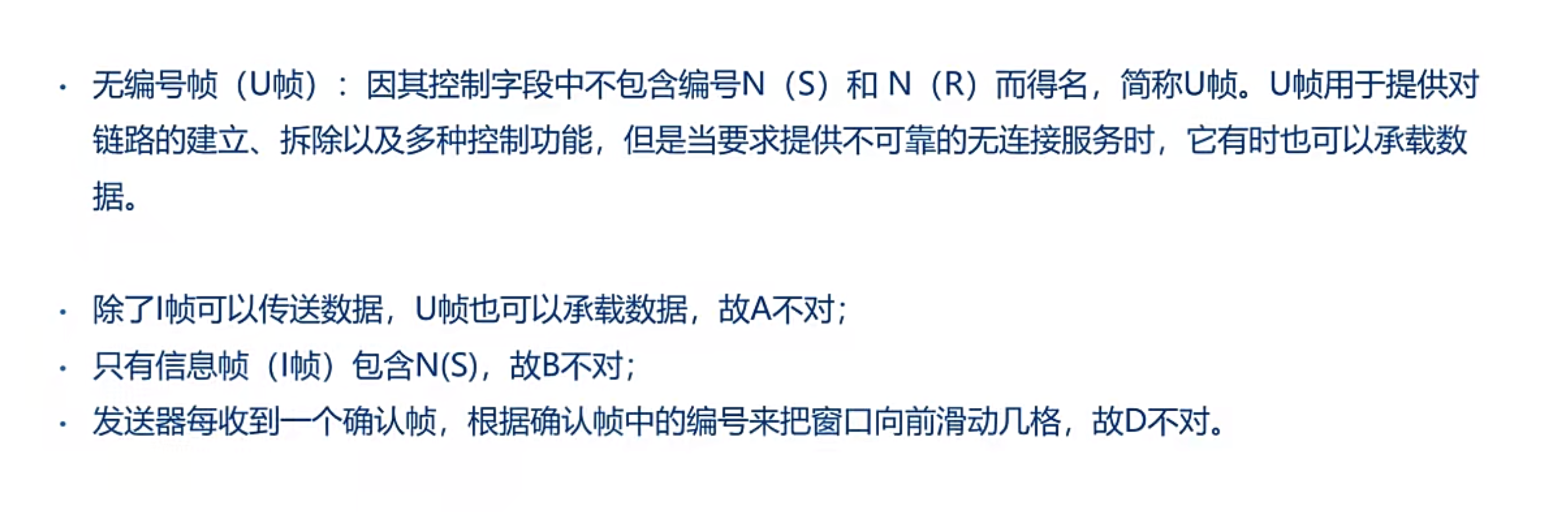

• 参考解析：



---

• 以下关于 HDLC 协议的叙述中错误的是（ ）
  A. 接收器收到一个正确的信息帧，若序列号在接收窗口内，则可发回确认帧
  B. 发送器每接收到一个确认，就把窗口向前滑动到确认序号处
  C. 如果信息帧的控制字段是 8 位，则发送序列号的取值范围是 0 ～ 127
  D. 信息帧和管理帧的控制字段都包含确认序列号

• 参考答案：C

• 参考解析：N（S） 和 N（R）取值范围都是 0 ～ 7

---
