汇编-彩色字符模式显示缓冲区结构

80×25彩色字符模式显示缓冲区的结构:

1.内存地址空间中，B8000H~BFFFFH共32KB的空间，为80×25彩色字符模式的显示缓冲区。向这个地址空间写入数据，写入的内容将立即出现在显示器上

2.在80×25彩色字符模式下，显示器可以显示25行，每行80个字符，每个字符可以有256种属性（背景色、前景色、闪烁、高亮等组合信息）。

3.这样，一个字符在显示缓冲区中就要占两个字节，分别存放字符的ASCII码和属性。80×25模式下，一屏的内容在显示缓冲区中共占4000个字节。

4000字节=FA0H

4.显示缓冲区分为8页，每页4KB（4096B），显示器可以显示任意一页的内容。一般情况下，显示第0页的内容。也就是说通常情况下，B8000H~B8F9FH中的4000个字节的内容将出现在显示器上。

5.在一页显示缓冲区中：

偏移 000~09F 对应显示器上的第1行（80个字符占160个字节=A0）；

偏移 0A0~13F 对应显示器上的第2行；

偏移 140~1DF 对应显示器上的第3行；

偏移 1E0~27F 对应显示器上的第4行；

偏移 280~31F 对应显示器上的第5行；

偏移 320~3BF 对应显示器上的第6行；

偏移 3A0~43F 对应显示器上的第7行；

偏移 440~4DF 对应显示器上的第8行；

偏移 4E0~57F 对应显示器上的第9行；

偏移 580~61F 对应显示器上的第10行；

偏移 620~6BF 对应显示器上的第11行；

偏移 6A0~73F 对应显示器上的第12行；

偏移 740~7DF 对应显示器上的第13行；

偏移 7E0~87F 对应显示器上的第14行；

偏移 880~91F 对应显示器上的第15行；

偏移 920~9BF 对应显示器上的第16行；

偏移 9A0~A3F 对应显示器上的第17行；

依此类推，可知，偏移 F0O~F9F 对应显示器上的第25行

6.在一行中

一个字符占两个字节的存储空间（一个字），低位字节存储字符的ASCII码，高位字节存储字符的属性。一行共有80个字符，占160个字节。

在显示缓冲区中，偶地址存放字符，奇地址存放字符的颜色属性。

即在一行中：
00~01单元对应显示器上的第1列；

02~03单元对应显示器上的第2列；

04~05单元对应显示器上的第3列；

依此类推，可知，9E~9F单元对应显示器上的第80列。

7.颜色

一个在屏幕上显示的字符，具有前景（字符色）和背景（底色）两种颜色，字符还可以以高亮度和闪烁的方式显示。前景色、背景色、闪烁、高亮等信息被记录在属性字节中。

属性字节的格式：

可以按位设置属性字节，从而配出各种不同的前景色和背景色。

注意，闪烁的效果必须在全屏DOS方式下才能看到。

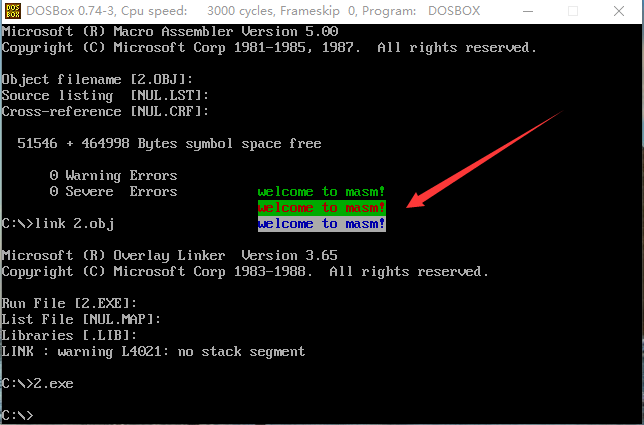

实例

;目的；在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串'welcome to masm’

assume cs:code,ds:data

data segment;数据段
db 'welcome to masm!'
db 2h,24h,71h          ;绿色、绿底红色、白底蓝色
data ends

stack segment   ;栈段
    dw 8 dup(0)
stack ends



 code segment
 start:
        mov ax, data
        mov ds,ax

        mov ax,stack
        mov ss,ax
        mov sp,10h

        xor bx,bx  ;异或：bx清零，用来索引颜色

        mov ax,0B872h  ;第12行中间字符位置作为段地址
        mov cx,3   ;循环次数3行

     s3:push cx  ;外循环值压入栈，防止内循环中被破坏
        push ax  ;
        push bx
        mov es,ax  ;es起始位置

        mov si,0  ;索引字符
        mov di,0  ;定位目标位置
        mov cx,10h  ;内循环，字符总数

     s1:mov al,ds:[si]
        mov es:[di],al
        inc si
        add di,2
        loop s1    ;此循环复制字符

        mov di,1
        pop bx
        mov al,ds:[bx+10h]  ;取颜色
        inc bx
        mov cx,10h

     s2:mov es:[di],al
        add di,2
        loop s2     ;此循环放颜色

        pop ax
        add ax,0ah  ;段地址0ah实际就是0a0h=160
        pop cx
        loop s3


        mov ax,4c00h
        int 21h


 code ends
 end start
