halcon-union_adjacent_contours_xld合并轮廓





在HDevelop中

dev_close_window ()
read_image (Image, 'D:/bb/tu/1.jpg')
rgb1_to_gray (Image, GrayImage)

edges_sub_pix (GrayImage, Edges, 'canny', 1, 5, 10)
*亚像素边缘

union_adjacent_contours_xld (Edges, UnionContours, 10, 1, 'attr_keep')
*合并轮廓
*参数1：需要合并的轮廓集
*参数2：输出轮廓

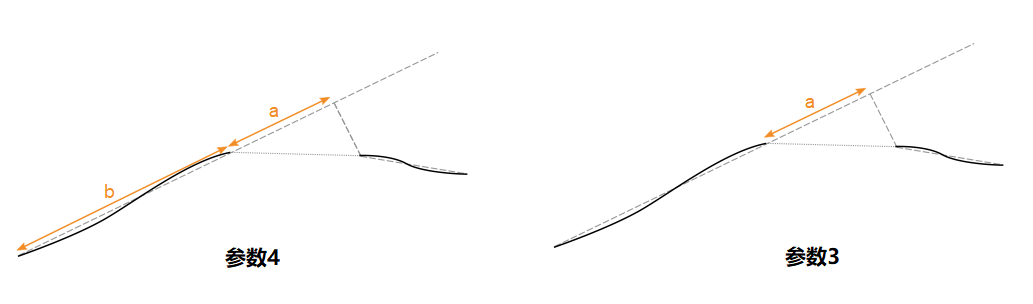

*参数3：两个轮廓之间可接受的最大绝对距离。沿参考轮廓的回归线测量距离。因此，它是两条轮廓线之间的间隙投影到参考回归线上的长度。看下面图理解
*参数4：两个轮廓之间可接受的最大相对距离。通过将距离a除以参考轮廓的长度b来计算相对距离.看下面图理解
*参数5：默认即可


get_image_size (GrayImage, Width, Height)

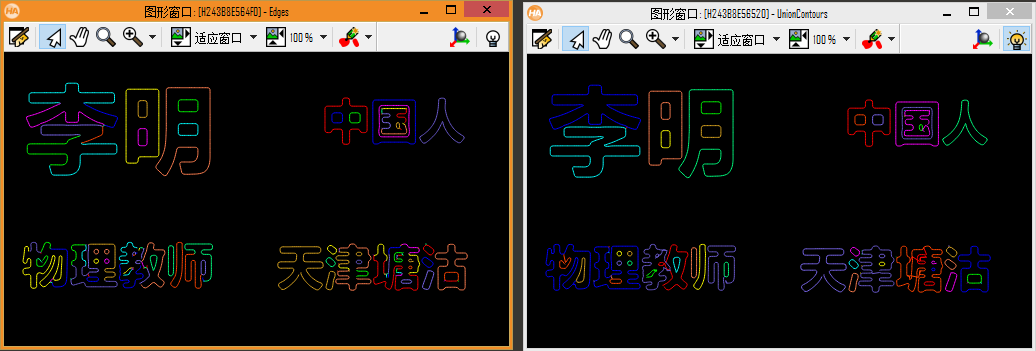

dev_open_window(10,10,Width, Height,'black',WindowHandle)
dev_display(Edges)

dev_open_window(10,10,Width, Height,'black',WindowHandle1)
dev_display(UnionContours)









在QtCreator中

  HObject  ho_Image, ho_GrayImage, ho_Edges, ho_UnionContours;
  HTuple  hv_Width, hv_Height, hv_WindowHandle;
  HTuple  hv_WindowHandle1;

  ReadImage(&ho_Image, "D:/bb/tu/1.jpg");
  Rgb1ToGray(ho_Image, &ho_GrayImage);

  EdgesSubPix(ho_GrayImage, &ho_Edges, "canny", 1, 5, 10);
  //亚像素边缘

  UnionAdjacentContoursXld(ho_Edges, &ho_UnionContours, 10, 1, "attr_keep");
  //合并轮廓
  //参数1：需要合并的轮廓集
  //参数2：输出轮廓
  //参数3：两个轮廓之间可接受的最大绝对距离。沿参考轮廓的回归线测量距离。因此，它是两条轮廓线之间的间隙投影到参考回归线上的长度。看下面图理解
  //参数4：两个轮廓之间可接受的最大相对距离。通过将距离a除以参考轮廓的长度b来计算相对距离.看下面图理解
  //参数5：默认即可


  GetImageSize(ho_GrayImage, &hv_Width, &hv_Height);
  SetWindowAttr("background_color","black");
  OpenWindow(10,10,hv_Width,hv_Height,0,"visible","",&hv_WindowHandle);
  HDevWindowStack::Push(hv_WindowHandle);
  if (HDevWindowStack::IsOpen())
    DispObj(ho_Edges, HDevWindowStack::GetActive());

  SetWindowAttr("background_color","black");
  OpenWindow(10,10,hv_Width,hv_Height,0,"visible","",&hv_WindowHandle1);
  HDevWindowStack::Push(hv_WindowHandle1);
  if (HDevWindowStack::IsOpen())
    DispObj(ho_UnionContours, HDevWindowStack::GetActive());
