halcon-draw_ellipse手动画椭圆

在HDevelop中

dev_update_off()
dev_open_window(10,10,400, 400,'black',WindowHandle)
draw_ellipse (WindowHandle, Row, Column, Phi, Radius1, Radius2)
*在指定窗口手动画椭圆
*参数1：窗口句柄
*参数2：中心的行坐标-->y坐标
*参数3：中心的列坐标-->x坐标
*参数4：长轴的方向（弧度）
*参数5：长轴半径
*参数6：短轴半径
*鼠标左键画，右键结束
*注意：右键结束后，窗口中不会画出椭圆--可以得到椭圆的数据
gen_ellipse (Ellipse, Row, Column, Phi, Radius1, Radius2)
*创建一个椭圆区域
*参数1：区域对象名
*参数2：中心的行坐标-->y坐标
*参数3：中心的列坐标-->x坐标
*参数4：长轴的方向（弧度）
*参数5：长轴半径
*参数6：短轴半径

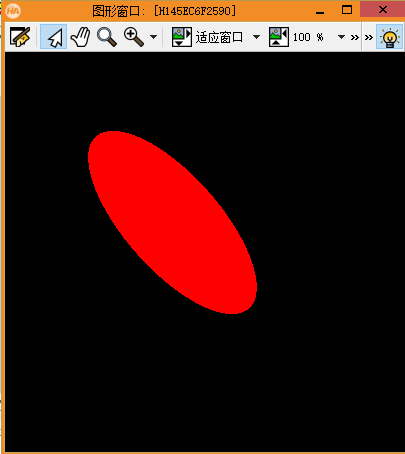

dev_display(Ellipse)











在Qt Creator中

  HObject  ho_Ellipse;
  HTuple  hv_WindowHandle, hv_Row, hv_Column, hv_Phi;
  HTuple  hv_Radius1, hv_Radius2;

  SetWindowAttr("background_color","black");
  OpenWindow(10,10,400,400,0,"visible","",&hv_WindowHandle);
  HDevWindowStack::Push(hv_WindowHandle);
  DrawEllipse(hv_WindowHandle, &hv_Row, &hv_Column, &hv_Phi, &hv_Radius1, &hv_Radius2);
  //在指定窗口手动画椭圆
  //参数1：窗口句柄
  //参数2：中心的行坐标-->y坐标
  //参数3：中心的列坐标-->x坐标
  //参数4：长轴的方向（弧度）
  //参数5：长轴半径
  //参数6：短轴半径
  //鼠标左键画，右键结束
  //注意：右键结束后，窗口中不会画出椭圆--可以得到椭圆的数据
  GenEllipse(&ho_Ellipse, hv_Row, hv_Column, hv_Phi, hv_Radius1, hv_Radius2);
  //创建一个椭圆区域
  //参数1：区域对象名
  //参数2：中心的行坐标-->y坐标
  //参数3：中心的列坐标-->x坐标
  //参数4：长轴的方向（弧度）
  //参数5：长轴半径
  //参数6：短轴半径


  if (HDevWindowStack::IsOpen())
    DispObj(ho_Ellipse, HDevWindowStack::GetActive());
